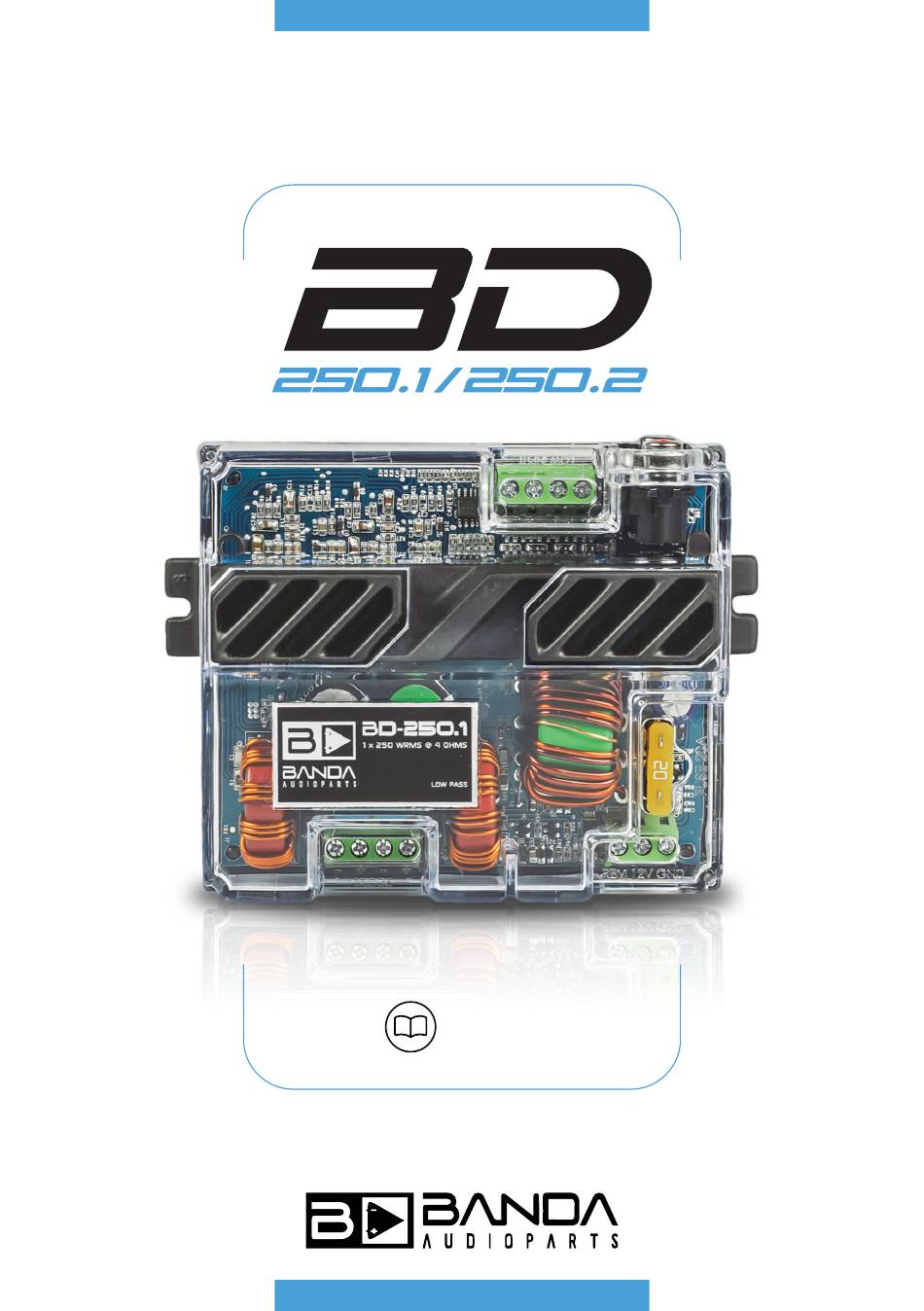

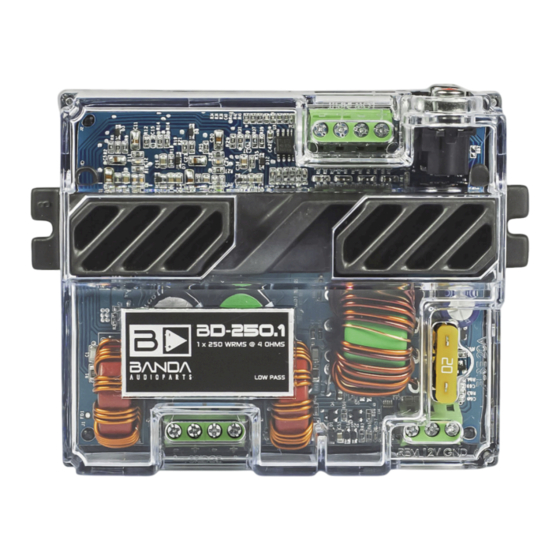

- Page 1 MANUAL DE INSTRUÇÕES INSTRUCTION MANUAL | MANUAL DE INSTRUCCIONES Leia antes de usar Read before using Leer antes de usar...
- Page 2 ÍNDICE | INDEX Apresentação | Introduction | Presentación Especificações técnicas | Technical specifications | Especificaciones técnicas Unidades de entrada e saída | Input and output units | Unidades de entrada y salida Exemplos de entrada | Input examples | Ejemplos de entrada Exemplos básicos de ligação | Basic connection examples | Ejemplos de conexión básica Observações importantes / Soluções para possíveis problemas | Important...
- Page 3 APRESENTAÇÃO Parabéns! Você acaba de adquirir um produto com a qualidade Banda Audioparts. Desenvolvido por engenheiros qualificados e em um laboratório de alta tecnologia. Para garantir a máxima performance e perfeito funcionamento do equipamento, leia com atenção este manual antes de utilizar o produto. Guarde o manual em local seguro e acessível para referências futuras.
- Page 4 ESPECIFICAÇÕES TÉCNICAS TECHNICAL SPECIFICATIONS | ESPECIFICACIONES TÉCNICAS BD-250.1 1 canal | 1 channel | 1 canal (250Wrms 4 ohms @ Canais | Channels | Canales 14,4Vcc) Resposta em frequência | Frequency response | 10Hz - 120Hz Respuesta de frecuencia 0,01% Relação sinal/ruído | Signal-to-noise ratio | Relación >86dB señal-ruido...
- Page 5 Acionamento automático com entrada de baixa impedância (não necessita utilizar sinal de remoto). Corrente de consumo a plena potência (programa musical médio): 9,8A* *Equivalente a corrente consumida com carga resistiva e sinal senoidal a meia potência. **Os dados especificados são típicos, assim podem sofrer pequenas variações. ENGLISH ESPAÑOL Automatic activation with low impedance input (no...
- Page 6 UNIDADES DE ENTRADA E SAÍDA INPUT AND OUTPUT UNITS | UNIDADES DE ENTRADA Y SALIDA VISTA DAS UNIDADES DE ENTRADA DE SINAL, ALIMENTAÇÃO E SAÍDA LOW INPUT: Entrada de sinal de BAIXA impedância, que pode ser ligada em players através das saídas a fio. Esta entrada possui um sistema de acionamento automático, onde basta ligar o player que o BD-250 aciona sem a necessidade de se utilizar a entrada de acionamento da antena elétrica (remoto) do mesmo.
- Page 7 Entrada para acionamento (+): Ligar no acionamento da antena elétrica (remoto). Entrada positiva (+12Vcc): Ligar ao positivo da bateria. Entrada negativa: Ligar diretamente ao chassi do veículo (TERRA). Fusível de proteção de alimentação: Externo de 20A Terminais de saída Led azul: fonte e amplificador ligados / ON ENGLISH ESPAÑOL Activation input (+): Connect to the remote...
- Page 8 O BD-250.1 utiliza somente os terminais de saída BRIDGED, pois trabalha apenas com 1 canal de 250Wrms@4ohms. O BD-250.2 pode ser utilizado em dois canais de 125Wrms@2ohms cada (utilizando os quatro terminais) ou em um BRIDGED de 250Wrms@4ohms. Para utilizar este aparelho em BRIDGED é necessário entrar com os dois sinais na entrada RCA, para que os sinais sejam somados e fiquem completos.
- Page 9 Entrada fio (+): saída L (+) player Entrada de impedância baixa | Low impedance input | Entrada Entrada fio (-): saída L (-) player de baja impedancia Entrada fio (+): saída L (+) player Entrada fio (-): saída L (-) player Wire input (+): L output (+) player Wire input (-): L output (-) player Wire input (+): L output (+) player...
- Page 10 Entrada fio (+): saída L (+) player Entrada de impedância baixa | Low impedance input | Entrada Entrada fio (-): saída L (-) player de baja impedancia Entrada fio (+): saída R (+) player Entrada fio (-): saída R (-) player Wire input (+): L output (+) player Wire input (-): L output (-) player Wire input (+): R output (+) player...
- Page 11 EXEMPLOS BÁSICOS DE LIGAÇÃO BASIC CONNECTION EXAMPLES | EJEMPLOS DE CONEXIÓN BÁSICA Canal | Channel 1 subwoofer | 1 altavoz de subgraves Bobina simples 4 ohms | Single coil 4 ohms | Bobina simple 4 ohms 250Wrms Canal | Channel 1 subwoofer | 1 altavoz de subgraves Bobina dupla 2+2 ohms | Dual coil 2+2 ohms | Doble bobina 2+2 ohms 250Wrms...
- Page 12 Canais 1 e 2 (stereo) | Channels 1 and 2 (stereo) | Canales 1 y 2 (estéreo) 2 alto-falantes | 2 speakers | 2 parlantes 4 ohms 60Wrms cada ligados em paralelo resultando em 125Wrms@2 ohms para cada canal | 4 ohms 60Wrms each connected in parallel resulting in 125Wrms@2 ohms for each channel | 4 ohms de 60 Wrms cada uno conectados en paralelo, lo que da como resultado 125...
-
Page 13: Observações Importantes
NOTA | NOTE Estes projetos são básicos, apenas para exemplo, este aparelho trabalha em diversos tipos de sistema desde que se respeite a impedância mínima These projects are basic, just for example, this device works in different types of systems as long as the minimum impedance is respected Estos proyectos son básicos, solo a modo de ejemplo, este dispositivo funciona en diferentes tipos de sistemas siempre que se respete la impedancia mínima. -
Page 14: Important Notes
IMPORTANT NOTES Use 6mm² cables on the B-250.1 and BD-250.2 for The negative input (Ground) should be as short as power supply (both for Ground and for +12Vcc). possible, connected with a suitable terminal directly to the vehicle chassis in a place without paint or Do not tin the end of the cables to be inserted into primer. - Page 15 SOLUÇÕES PARA POSSÍVEIS PROBLEMAS Caso a polaridade na alimentação for invertida por Se o aparelho estiver em algum momento cortado algum motivo o aparelho vai romper seu fusível, (falhando) o áudio ou desligando o led azul (ON) caso isso ocorra, verifique novamente a instalação e verifique se a impedância não está...
-
Page 17: Termo De Garantia
TERMO DE GARANTIA Esta garantia é válida pelo prazo de 12 meses, a contar da nota fiscal da compra. A Banda Audioparts Ind. Com. LTDA. Garante que o parelho desempenhará todas as funções contidas em seu manual de instruções. A garantia abrange exclusivamente a substituição e/ou conserto de peças que apresentem comprovadamente defeitos de fabricação ou de material. - Page 18 Warranty valid for 12 months (one year), starting from the date Garantía válida por 12 meses (un año), a partir de la fecha de of purchase, if purchased from an authorized Banda Audioparts compra, si se compra en un distribuidor autorizado de Banda dealer.
- Page 20 /Bandaaudioparts /banda_audioparts @BandaAudiopartsOficial www.bandaaudioparts.com.br...
