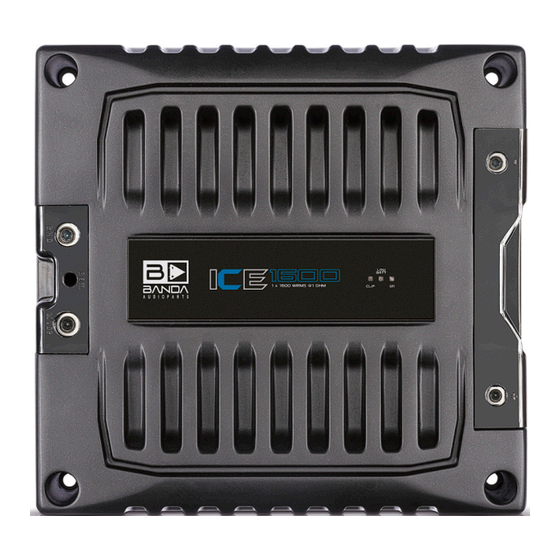

- Page 1 MANUAL DE INSTRUÇÕES INSTRUCTION MANUAL | MANUAL DE INSTRUCCIONES Leia antes de usar Read before using Leer antes de usar...
- Page 2 ÍNDICE | TABLE OF CONTENTS Apresentação | Introduction | Presentación Descrição | Description | Descripción Especificações Técnicas | Technical Specifications | Especificaciones técnicas Soluções para possíveis problemas | Solutions to potential problems | Soluciones a problemas potenciales /Bandaaudioparts /banda_audioparts @BandaAudiopartsOficial Acesse www.bandaaudioparts.com.br...
- Page 3 APRESENTAÇÃO Parabéns! Você acaba de adquirir um produto com a qualidade Banda Audioparts. Desenvolvido por engenheiros qualificados e em um laboratório de alta tecnologia. Para garantir a máxima performance e perfeito funcionamento do equipamento, leia com atenção este manual antes de utilizar o produto. Guarde o manual em local seguro e acessível para referências futuras.
- Page 4 DESCRIÇÃO UNIDADE DE ALIMENTAÇÃO ENTRADA GND GND REM. 12 VDC Ligar no chassi do veículo (Terra) ENTRADA DE ACIONAMENTO 12VDC (+) Ligar antena elétrica (Remoto) ENTRADA DE POSITIVO 12VDC OBS.: USAR FUSÍVEL EXTERNO PAINEL FRONTAL (LEDS) Amarelo: Tensão da bateria abaixo da especificada (piscando) Azul (ON): Ligado Vermelho (SHORT): Proteção Curto na saída (verificar os alto falantes)/Temperatura acima do limite...
- Page 5 DESCRIÇÃO LATERAL EXEMPLOS DE LIGAÇÃO ICE 1600 1 ohm ICE 1600 2 ohms ICE 1600 4 ohms Woofer ou Subwoofer Woofer ou Subwoofer Woofer ou Subwoofer 2 + 2 ligado em paralelo 4 + 4 ligado em paralelo 8 + 8 ligado em paralelo...
- Page 6 DESCRIÇÃO ICE 1600 1 ohm ICE 1600 2 ohms ICE 1600 4 ohms 2 Woofers ou Subwoofers 2 Woofers ou Subwoofers 2 Woofers ou Subwoofers 2 ohms 800Wrms cada ligados 4 ohms 800Wrms cada ligados 8 ohms 800Wrms cada ligados...
- Page 7 DESCRIPTION POWER UNIT GND INPUT GND REM. 12 VDC Connect to the vehicle chassis (Ground) DRIVE INPUT 12VDC (+) Connect electrical antenna (Remote) 12VDC POSITIVE INPUT NOTE: USE EXTERNAL FUSE FRONT PANEL (LEDS) Yellow: Battery voltage below specified (flashing) Blue (ON): ON Red (SHORT): Protection Output short (check speakers)/Temperature above limit SIDE...
-
Page 8: Connection Examples
DESCRIPTION CONNECTION EXAMPLES ICE 1600 1 ohm ICE 1600 2 ohms ICE 1600 4 ohms Woofer or Subwoofer Woofer or Subwoofer Woofer or Subwoofer 2 + 2 connected in parallel 4 + 4 connected in parallel 8 + 8 connected in parallel... - Page 9 DESCRIPCIÓN UNIDAD DE PODER ENTRADA TIERRA GND REM. 12 VDC Conectar al chasis del vehículo (Tierra) ENTRADA DEL CONDUCTOR 12 VDC (+) Conectar antena eléctrica (Remota) ENTRADA POSITIVA DE 12 VDC NOTA: UTILICE FUSIBLE EXTERNO PANEL FRONTAL (LED) Amarillo: voltaje de la batería por debajo del especificado (intermitente) Azul (ON): Encendido Rojo (SHORT): Protección Salida corta (verifique los altavoces)/Temperatura por encima del límite...
-
Page 10: Ejemplos De Conexión
DESCRIPCIÓN LADO EJEMPLOS DE CONEXIÓN ICE 1600 1 ohm ICE 1600 2 ohms ICE 1600 4 ohms Woofer o Subwoofer Woofer o Subwoofer Woofer o Subwoofer 2 + 2 conectados en paralelo 4 + 4 conectados en paralelo 8 + 8 conectados en paralelo... -
Page 11: Especificações Técnicas
DESCRIPCIÓN ICE 1600 1 ohm ICE 1600 2 ohms ICE 1600 4 ohms 2 Woofers ou Subwoofers 2 Woofers ou Subwoofers 2 Woofers ou Subwoofers 2 ohmios, 800 Wrms cada uno 4 ohmios, 800 Wrms cada uno 8 ohmios, 800 Wrms cada uno... - Page 12 ESPECIFICAÇÕES TÉCNICAS PARÂMETRO ICE 1600 1 Ohm ICE 1600 2 Ohms ICE 1600 4 Ohms Potência Máxima 12,6v @ 8 Ohms 1050 WRMS Eficiência @ 8 Ohms Eficiência @ 4 Ohms Eficiência @ 2 Ohms Eficiência @ 1 Ohm Tensão de Entrada 9 - 15V Impedância de Entrada...
-
Page 13: Technical Specifications
DIMENSÕES 243mm 3,3 kg Peso 209mm 54mm TECHNICAL SPECIFICATIONS PARAMETER ICE 1600 1 Ohm ICE 1600 2 Ohms ICE 1600 4 Ohms Maximum Power 14.4v @ 1 Ohm 2100 WRMS Maximum Power 14.4v @ 2 Ohms 1700 WRMS 1900 WRMS Maximum Power 14.4v @ 4 Ohms... - Page 14 TECHNICAL SPECIFICATIONS PARAMETER ICE 1600 1 Ohm ICE 1600 2 Ohms ICE 1600 4 Ohms Maximum Power 12.6v @ 8 Ohms 1050 WRMS Efficiency @ 8 Ohms Efficiency @ 4 Ohms Efficiency @ 2 Ohms Efficiency @ 1 Ohm Input Voltage...
-
Page 15: Especificaciones Técnicas
TECHNICAL SPECIFICATIONS DIMENSIONS 243mm 3,3 kg Peso 209mm 54mm ESPECIFICACIONES TÉCNICAS PARÁMETRO ICE 1600 1 Ohm ICE 1600 2 Ohms ICE 1600 4 Ohms Potencia máxima 14,4v 2100 WRMS @ 1 ohmio Potencia máxima 14,4v 1700 WRMS 1900 WRMS @ 2 ohmios Potencia máxima 14,4v... - Page 16 ESPECIFICACIONES TÉCNICAS PARÁMETRO ICE 1600 1 Ohm ICE 1600 2 Ohms ICE 1600 4 Ohms Potencia máxima 12,6v @ 8 ohmios 1050 WRMS Eficiencia @ 8 Ohmios Eficiencia @ 4 Ohmios Eficiencia @ 2 Ohmios Eficiencia @ 1 Ohmio Voltaje de entrada...
- Page 17 ESPECIFICACIONES TÉCNICAS DIMENSIONES 243mm 3,3 kg Peso 209mm 54mm SOLUÇÕES PARA POSSÍVEIS PROBLEMAS SISTEMA DE PROTEÇÃO PROBLEMA SOLUÇÃO Instalação do aparelho em local arejado e garantir que o sistema de ventilação não LED Azul e Vermelho Temperatura do amplificador esteja obstruído. O amplificador volta a Acesos atingiu o limite de operação.
- Page 18 SOLUÇÕES PARA POSSÍVEIS PROBLEMAS SISTEMA DE PROTEÇÃO PROBLEMA SOLUÇÃO Verificar a carga das baterias onde o amplificador está conectado. Além disso mau contato nos cabos de alimentação Tensão de entrada do também pode gerar quedas de tensão. LED Amarelo piscando amplificador abaixo de 9V.
- Page 19 SOLUTIONS TO POTENTIAL PROBLEMS PROTECTION SYSTEM PROBLEM SOLUTION Check the charge of the batteries where the amplifier is connected. In addition, poor contact in the power cables can also Amplifier input voltage below generate voltage drops. Check the voltage Flashing Yellow LED at the input of the amplifier and the output of the batteries to verify that the voltage drop is not occurring in the cables or...
- Page 20 SOLUCIONES A PROBLEMAS POTENCIALES SISTEMA DE PROTECCIÓN PROBLEMA SOLUCIÓN Compruebe la carga de las baterías donde está conectado el amplificador. Además, un mal contacto en los cables de alimentación Voltaje de entrada del también puede generar caídas de tensión. LED amarillo intermitente amplificador por debajo de Verifique el voltaje en la entrada del amplificador y la salida de las baterías para...
-
Page 21: Termo De Garantia
TERMO DE GARANTIA Esta garantia é válida pelo prazo de 12 meses, a contar da nota fiscal da compra. A Banda Audioparts Ind. Com. LTDA. Garante que o parelho desempenhará todas as funções contidas em seu manual de instruções. A garantia abrange exclusivamente a substituição e/ou conserto de peças que apresentem comprovadamente defeitos de fabricação ou de material. - Page 22 Warranty valid for 12 months (one year), starting from the date Garantía válida por 12 meses (un año), a partir de la fecha de of purchase, if purchased from an authorized Banda Audioparts compra, si se compra en un distribuidor autorizado de Banda dealer.
