Page 1: Table Of Contents

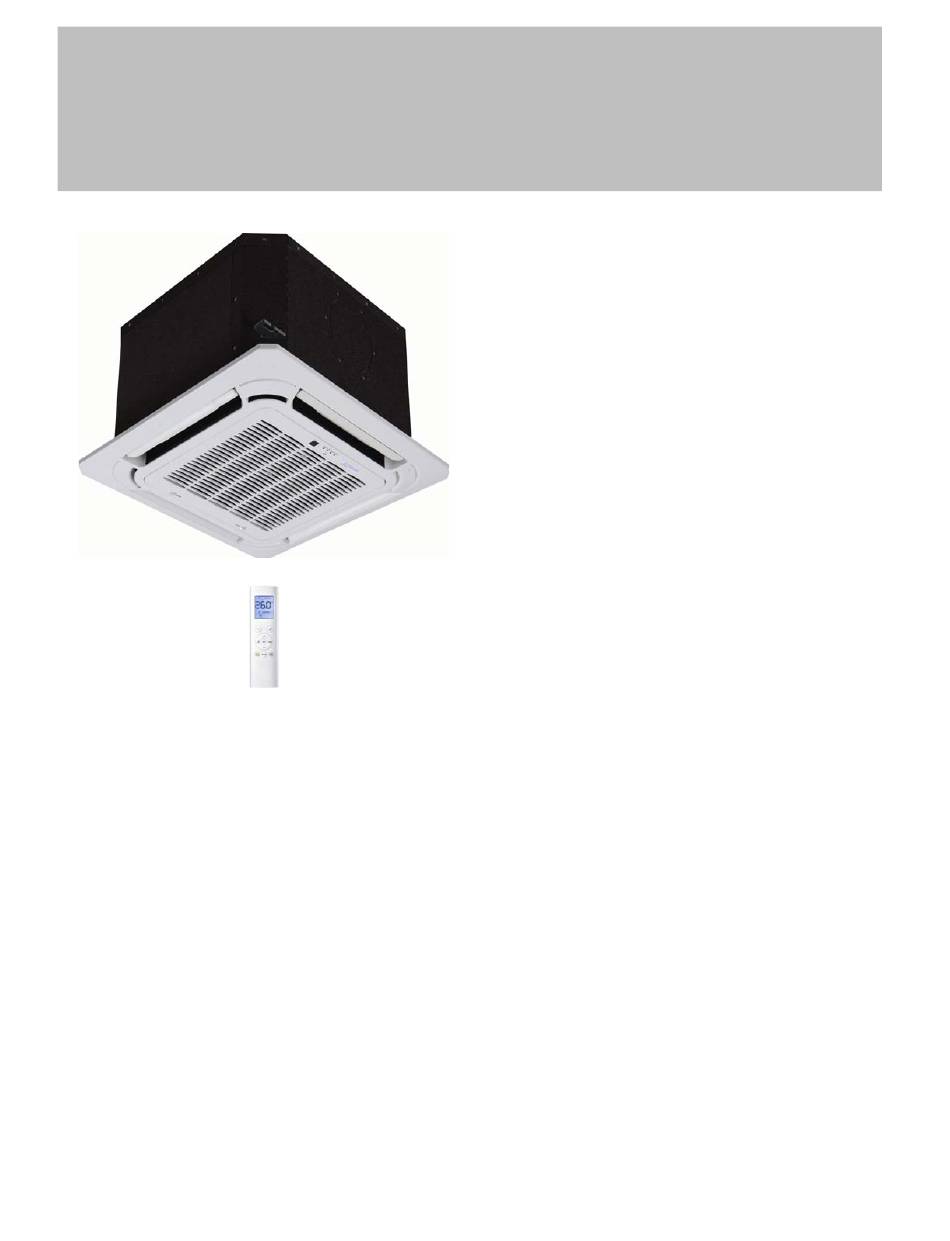

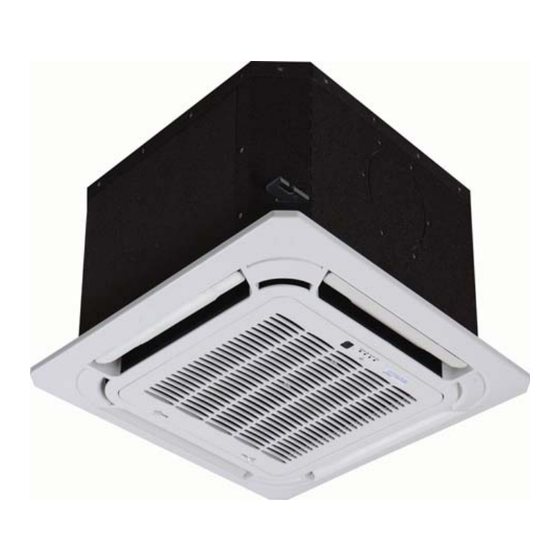

DLFSCA and DLFLCA INSTALLATION INSTRUCTION Cassette Ductless System − Sizes 09 to 48 TABLE OF CONTENTS PAGE SAFETY CONSIDERATIONS ...... -
Page 2: Safety Considerations
SAFETY CONSIDERATIONS Installing, starting up, and servicing air−conditioning equipment can be WARNING hazardous due to system pressures, electrical components, and equipment location (roofs, elevated structures, etc.). Only trained, qualified installers and service mechanics should install, ELECTRICAL SHOCK HAZARD start−up, and service this equipment. Failure to follow this warning could result in personal Untrained personnel can perform basic maintenance functions such as injury or death. -
Page 3: Parts List
PARTS LIST Table 1—Parts List PART NO. PART NAME Air flow louver (at air outlet) Drain pump (drain water from the indoor unit) Drain pipe (Field Supplied) Air outlet Air filter (inside grille/ceiling panel) Air inlet Grille/Ceiling panel (Required - sold separately) Display panel Remote controller Refrigerant pipe (Field Supplied) -
Page 4: System Requirements
SYSTEM REQUIREMENTS Allow sufficient space for airflow and unit servicing. See Fig. 3 for the minimum required distances between the unit and the walls or ceilings. PIPING IMPORTANT: Both refrigerant lines must be insulated separately. S Minimum refrigerant line length between the indoor and outdoor units is 10 ft. (3 m). S Table 3 lists the pipe sizes for the indoor unit. -
Page 5: Dimensions − Indoor
DIMENSIONS − INDOOR Liquid side Gas side Body Drain hole Wiring connection port ( for Service ) E-parts box 4-Screw hole (for install panel) 4-install hanger 21.46(545) 10.24(260) 22.44(570) Drain pipe Outside Air Intake Wiring connection port 1.65(42) 2.67(68) Panel 25.47(647) 1.97(50) Fig. -
Page 6: Clearances − Indoor
CLEARANCES − INDOOR Fig. 3 - Cassette Unit Clearance 32801000202 Specifications subject to change without notice. -
Page 7: Installation Tips
INSTALLATION TIPS Indoor Unit Installation locations include: S A location where no obstacles exist near the inlet and outlet areas. 2.8in(70mm) S A location which can bear the indoor unit’s weight is critical. S Do not install the indoor units near a direct source of heat such as direct sunlight or a heating appliance. - Page 8 INDOOR UNIT MAIN BODY INSTALLATION 1. Prepare the ceiling opening needed for installation where 3. Install the indoor unit temporarily. applicable (for existing ceilings). a. Attach the hanger bracket to the suspension bolt. Be sure to fix a. Create the ceiling opening required for installation. From the side it securely by using a nut and washer from the upper and lower of the opening to the casing outlet, implement the refrigerant and sides of the hanger bracket.
-
Page 9: Drain Piping Work
DRAIN PIPING WORK Drain Piping Installation 1~1.5m Install the drain piping (see Fig. 10) and take steps to eliminate 300/11.8in 3~5ft condensation. Improperly rigged piping could lead to leaks and eventually wet furniture and belongings. 1-1.5m 3~5ft Fig. 10 - Drain Piping Installation Unit: mm Fig. - Page 10 DRAIN PIPE TESTING Electrical Wiring 1. Remove the indoor unit control box lid. After the piping work is finished, check if the drainage flows smoothly. 2. Follow the “Wiring Diagram” label attached to the indoor unit’s Add approximately 1 liter of water gradually through the air discharge control box lid to wire the outdoor unit, indoor unit and the outlet.
-
Page 11: Installation Of The Decoration Panel
INSTALLATION OF THE DECORATION PANEL Detach the intake grill 3. After installing the decoration panel, ensure there is no space be- tween the unit body and the decoration panel. Otherwise air may 1. Slide the two grille hooks toward the middle of the decoration leak through the gap and cause dewdrops (see Fig. - Page 12 Grille Louver Motor Power. Grille Display 5 Pin Port 10 Pin Port CN40 Connector Used for Wired Remote Control with a 4 Pin Molex plug Wired Remote Controller Grille Display. (Available as Accessory) 10 pin Molex plug to be 5 Pin Molex plug to be connected to Control Board.
- Page 13 32801000202...
-
Page 14: Wireless Remote Control Installation
INSTALL ALL POWER, INTERCONNECTING Flare nut WIRING, AND PIPING TO INDOOR UNIT 1. Run interconnecting piping and wiring from the outdoor unit to the indoor unit. Copper tube 2. Connect wiring from the outdoor unit per the connection diagram (see Fig. 26). 3. -
Page 15: Indoor Unit
INDOOR UNIT START−UP 1. Do all the remote control buttons function properly? Test Operation 2. Do the display panel lights work properly? Perform a test operation after completing a gas leak and electrical safety 3. Does the air deflection louver function properly? check. -
Page 16: Troubleshooting
TROUBLESHOOTING For ease of service, the systems are equipped with diagnostic code The indoor diagnostic display is a combination of flashing LEDs on display LEDs on both the indoor and outdoor units. The outdoor the display panel or the front of the unit. If possible, always check the diagnostic display consists of two LEDs (Red and Green) on the diagnostic codes displayed on the indoor unit first. -
Page 17: Instructions D'installation
DLFSCA et DLFLCA INSTRUCTIONS D’INSTALLATION – Système sans conduit à cassette Capacités 09 à 48 TABLE DES MATIÈRES PAGE CRITÈRES DE SÉCURITÉ ....... . -
Page 18: Critères De Sécurité
CRITÈRES DE SÉCURITÉ L’installation, le démarrage et l’entretien des équipements de AVERTISSEMENT climatisation peuvent être dangereux à cause des pressions présentes dans le système, des composants électriques et de l’emplacement des équipements (toits, structures surélevées, etc.). RISQUE D’EXPLOSION Seuls des installateurs et des techniciens d’entretien mécanique formés Le non−respect de cet avertissement et qualifiés doivent installer, mettre en service et entretenir cet pourrait entraîner des blessures graves... -
Page 19: Liste De Pièces
LISTE DE PIÈCES Table 9—Liste de pièces PIÈCE Nº NOM DE LA PIÈCE Volet de flux d'air (à la sortie d'air) Pompe d'évacuation (évacuation de l'eau dans le module intérieur) Tuyau d'évacuation (fourni sur place) Sortie d'air Filtre à air (dans la grille de plafond) Entrée d'air Grille/Panneau de plafond (requis - vendus sé... -
Page 20: Exigences Du Système
EXIGENCES DU SYSTÈME Laissez suffisamment d’espace pour permettre la circulation de l’air et l’entretien de l’appareil. Consultez la figure 3 pour connaître les distances minimales requises entre l’appareil et les murs ou les plafonds. TUYAUTERIE IMPORTANT: Les deux conduites de frigorigène doivent être isolées séparément. S La longueur minimale de la conduite de frigorigène entre l’appareil extérieur et le module intérieur est de 3 m (10 pi). -
Page 21: Dimensions- Intérieur
DIMENSIONS – INTÉRIEUR Côté liquide Côté gaz Corps Ouverture de Trou d'évacuation raccordement du câblage (pour l'entretien) Boîtier E-parts Trou de vis (4) (pour le panneau d'installation) Support de montage (4) 21,46 (545) 10,24 (260) 22,44 (570) Tuyau d'évacuation Entrée d'air extérieur Ouverture de raccordement du câblage 1,65 (42) 2,67 (68) -
Page 22: Dégagements - Intérieur
DÉGAGEMENTS – INTÉRIEURS ≥ 11,4 po ≥ 10,2 po (290 mm) (260 mm) Soufflage Soufflage Retour ≥39,4 po ≥39,4 po (1000 mm) ≥ 3pi (1 m) (1000 mm) ≤ 16 pi (5 m) ≥39,4 po ≥39,4 po (1000 mm) (1000 mm) ≥39,4 po ≥39,4 po (1000 mm) -
Page 23: Conseils D'installation
CONSEILS D’INSTALLATION Module intérieur Les emplacements d’installation idéaux sont notamment les 2,8 po (70 mm) suivants : S Emplacement sans obstacle près des grilles d’entrée et de sortie. S Emplacement capable de supporter le poids du module intérieur (facteur important). S N’installez pas les modules intérieurs près d’une source directe de 23,6 po (600 mm) 0,6 po (15 mm) - Page 24 INSTALLATION DU BOÎTIER PRINCIPAL DU 3. Installez temporairement le module intérieur. MODULE INTÉRIEUR a. Attachez le support à suspension au boulon de suspension. Assurez−vous de bien le fixer aux extrémités supérieure et infé- 1. Préparez l’ouverture du plafond requise pour l’installation rieure du support à...
- Page 25 TUYAUTERIE D’ÉVACUATION 1 à 1,5 m Installation de la tuyauterie d’évacuation 300/11,8 po 3 à 5 pi Installez la tuyauterie d’évacuation (consultez la figure 10) de sorte que toute la condensation puisse être évacuée. Une tuyauterie mal raccordée pourrait créer des fuites et endommager les meubles ou autres biens personnels.
- Page 26 ESSAI D’ÉCOULEMENT DES TUYAUX D’ÉVACUATION 1. Le tube de l’arrosoir en plastique devrait être d’environ 100 mm (3,9 po). Une fois la tuyauterie terminée, vérifiez que l’eau s’écoule librement. 2. Orifice d’ajout d’eau Ajoutez graduellement un litre d’eau environ dans la sortie d’air du module.
- Page 27 INSTALLATION DU PANNEAU DÉCORATIF Retrait de la grille d’entrée d’air 3. Une fois le panneau décoratif en place, vérifiez qu’il n’y a pas d’espace entre le boîtier du module et le panneau. Sinon, l’air 1. Déplacez les deux crochets vers le centre du panneau décoratif. pourrait fuir par ces espaces et provoquer des gouttes d’eau (consultez la figure 20).
- Page 28 Alimenta on du moteur Affichage de la grille de volet Fiche 10 broches Fiche 5 broches CONNECTEUR CN40 U lisé pour la télécommande filaire avec une fiche Molex à 4 broches Télécommande filaire (disponible en tant Affichage de la grille qu'accessoire) Fiche Molex à...
- Page 29 208/230-1-60 ALIMENTATION FOURNIE CÂBLE DE CONNEXION SUR PLACE DE L’EXTÉRIEUR VERS L’INTÉRIEUR TERRE Alimentation Alimentation Alimentation vers le module Haute principale Haute du module intérieur tension Mise à la tension intérieur terre signal signal intérieur intérieur Spécifications sujettes à changement sans préavis.
-
Page 30: Mise En Service
g. Alignez le centre des tuyaux et des valves de service. VÉRIFICATION FINALE DE LA TUYAUTERIE IMPORTANT: Vérifiez que les tuyaux installés en usine du module intérieur ne se sont pas déplacés pendant l’expédition. Assurez−vous que les conduites ne frottent pas les unes contre les autres ou contre des surfaces métalliques. -
Page 31: Dépannage
3. Le volet de déflexion de l’air fonctionne−t−il de façon appro- Expliquez les points suivants au client priée? (à l’aide du manuel d’utilisation) : 1. Comment mettre en marche et arrêter le climatiseur, comment 4. Le tuyau d’évacuation fonctionne−t−il de façon appropriée? sélectionner les modes COOLING (REFROIDISSEMENT), MODULE EXTÉRIEUR HEATING (CHAUFFAGE) et les autres modes de fonction-... - Page 32 Catalogue : 32801000202FR Copyright 2021 CAC / BDP D 3300 Riverwood Atlanta GA 30339 Date d'édition: 12/21 Le fabricant se réserve le droit de modifier, à tout moment, les spécifications et les conceptions sans préavis et sans obligations. Remplaces: 32801000201FR...
