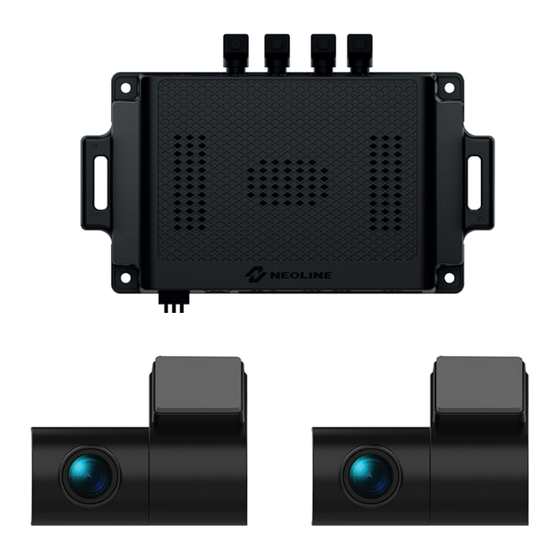

Neoline G-TECH X54 Quick Start Manual

Dashboard camera
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
G-TECH X54
QUICK START GUIDE

Advertisement

loading
Need help?

Need help?

Do you have a question about the G-TECH X54 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Neoline G-TECH X54

Summary of Contents for Neoline G-TECH X54

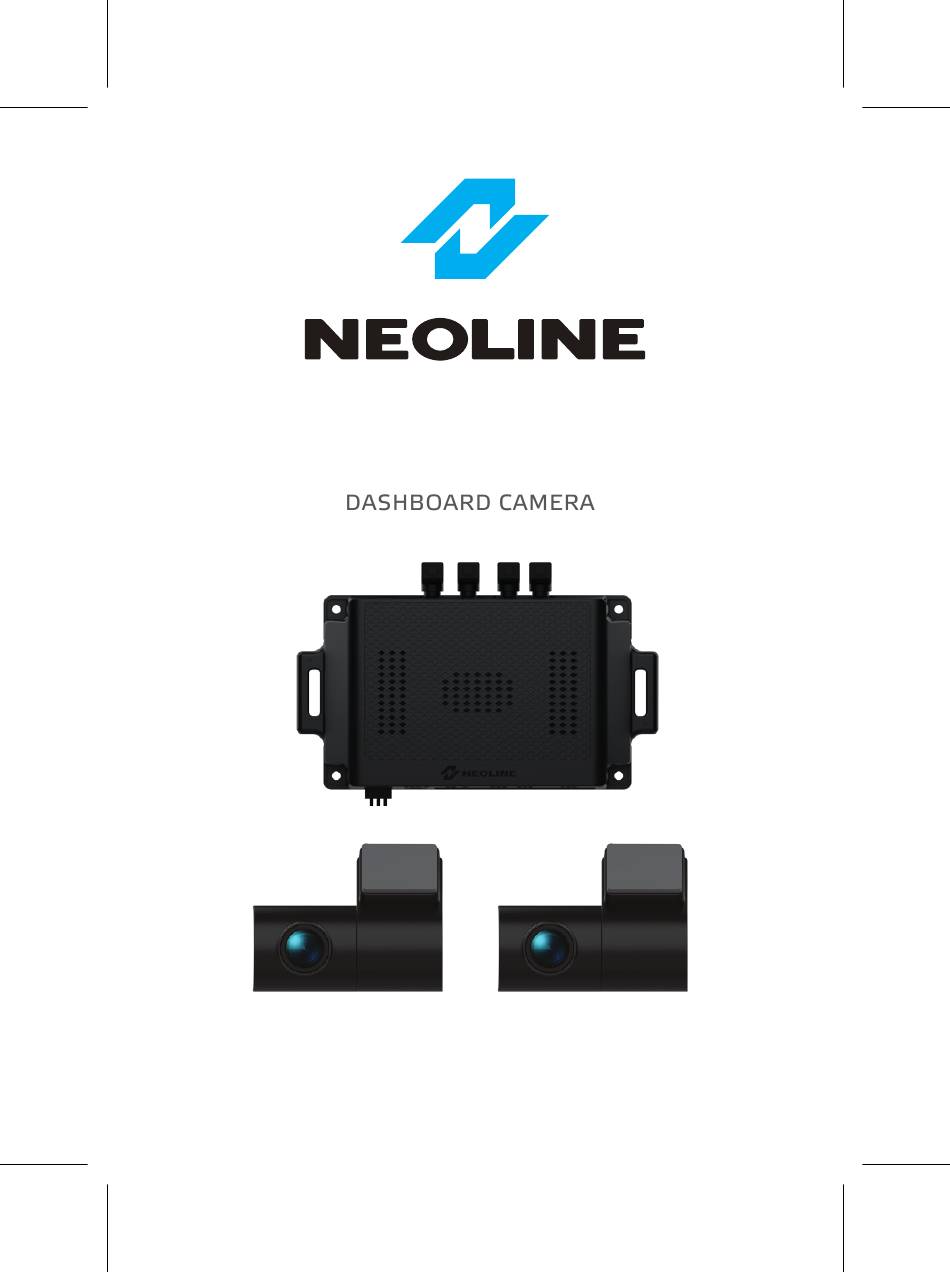

  • Page 1 G-TECH X54 QUICK START GUIDE...
  • Page 2 Dear Purchaser! Thank you for acquiring Neoline G-TECH X54 dashboard camera. Please carefully read this manual to the end in order to correctly use the device and extend its service life. Retain User Manual to consult it if necessary in future.

  • Page 3: Table Of Contents

    Сontent Operational Conditions................4 Technical Specifications................6 List of Equipment..................7 Description of Device and Indicators............8 Installation of dashboard camera..............9 Installation Chart..................10 Operation ....................12 Adjustment of Dashboard Camera............14 Troubleshooting..................22...

  • Page 4: Operational Conditions

    Disassembly or modification of the product is prohibited. • NEOLINE shall not be held responsible for loss of data and/or damage, whether direct or indirect, caused to the user or to a third party through improper use of the device or software, incorrect installation, use of accessories not included in the delivery set.
  • Page 5 • Be careful during operation, do not allow dropping or squeezing of main unit, cameras, external GPS antenna or microphone. • Do not install the device components in a place wherefrom the airbags deploy. • Correct operation of GPS module in a motor car with athermal windshield or with heated windshield will require a correct installation of external GPS antenna.

  • Page 6: Technical Specifications

    Technical Specifications • Installation method: spaced • Video resolution front camera Full HD 1920*1080 (30k/s) rear camera Full HD 1920*1080 (30k/s) • Viewing angle: front camera: 170° rear camera: 170° • Video recording format: Н.26 • Built-in capacitor* • Support of MicroSD memory cards, class 10 +, UHS-1, 32 GB to 128 GB •...

  • Page 7: List Of Equipment

    List of Equipment • Car dashboard camera Neoline G-Tech X54 – 1 piece • Front camera – 1 piece • Rear camera – 1 piece • Board network power cable – 1 piece • Plastic ties – 2 pcs •...

  • Page 8: Description Of Device And Indicators

    Description of Device and Indicators 1. Dashboard camera main unit 2. Loudspeaker 3. MicroSD card slot 4. Dashboard camera operation indicator 5. Wi-Fi/GPS status indicator 6. Reset button 7. Slot for connecting an external shock sensor (G-sensor) (not included with the device), or for connecting with car alarm system. MIC GPS CAM-F CAM-R...

  • Page 9: Installation Of Dashboard Camera

    Light Indicators Indicator Status Meaning Red, blinking Wi-Fi is not connected Red, constantly Wi-Fi signal connected lighted Wi-Fi/Remote controller Blue, blinking Normal video recording Blue, constantly Emergency video lighted recording Both cameras insert Red, blinking and working correctly Dashboard Red, constantly Either one of camera camera lighted...

  • Page 10: Installation Chart

    Installation Chart 1. Installation of main unit, for example, under steering shaft, glove box. 2. Front camera mounting and camera cable pulling under lining. 3. Rear camera mounting and camera cable pulling under lining. 4. Microphone mounting and cable pulling under lining. 5.
  • Page 11 Installation of Front and Rear Cameras To ensure an optimal view, the camera should be mounted beside the rear view mirror on the centerline and top of the windshield (front camera) and on the centerline and top of the rear window (rear camera).

  • Page 12: Operation

    ACC(+12V) +12V Connect power supply wire in accordance with the diagram. Red (plus) wire should be connected to +12V terminal where voltage does not disappear after ignition key is off. Connect yellow wire to ACC +12V or to other connector where voltage will disappear after ignition key is off.
  • Page 13 IMPORTANT: Attempting to insert the card with a wrong side can damage the device and the card itself. Make sure the memory card is in correct position. Warning: Do not apply too much effort when installing the memory card in order to avoid damage of the device. To install, insert MicroSD into the slot until it is fixed (goes click);...

  • Page 14: Adjustment Of Dashboard Camera

    Adjustment of Dashboard Camera Adjustment of the dashboard camera is carried out via mobile application Neoline On Air, available for downloading in App Store and Play Market. Install the application on your smartphone prior to use of the dashboard camera and carry out its initial setting.
  • Page 15 In real-time video viewing mode, you can: 1. Configure the installation of cameras using video on the smartphone screen 2. Switch between front and rear cameras 3. Turn on/off audio recording 4. Settings menu 5. Take a photo 6. Turn on/off video recording 7.
  • Page 16 2. Activate Wi-Fi on your smartphone 3. Select your device from the list. Device name looks as follows: G-Tech X54- xxxx where 4 last symbols are the identifier of an individual device 4. Enter password (factory password: 1234567890) and press connection button 5.
  • Page 17 2. Activate Wi-Fi on the smartphone 3. Select your device from the list. Device name looks as follows: G-Tech X54- xxxx where 4 last symbols are the identifier of an individual device 4. Enter password (factory password: 1234567890) and press connection button 5.
  • Page 18 List of Files Menu 1. List of files downloaded on the smartphone a. the tab is intended to playback files downloaded on the smartphone b. user can select required folder (Driving, Locked, Parking) c. press on the file to display it 2.
  • Page 19 Playback and Deletion of Files • To play the video file you need to download it • After downloading, the video is available for playback in "Downloaded Files" By clicking on it, the video will play in the upper part of the screen, the geoposition and route of movement during the video will be shown at the bottom part of the screen To delete a file, you must hold your finger on the video.
  • Page 20 Settings Change Password – you can set your password to prevent unauthorized access to video files. G-sensor Sensitivity in Normal Mode - shock sensor is provided in the dashboard camera to Lock video files against overwriting in case of road traffic accident. You can set the sensor sensitivity as you wish.
  • Page 21 Audio Recording - audio recording on/off: use this setting or a special function on the main screen of application Parking Mode - Shock sensor G-sensor in parking mode. To save shock sensor records in parking mode, enable this setting. Recording will start in 10 seconds, the recording will last 30 seconds and will be saved in the “PARKING”...

  • Page 22: Troubleshooting

    Settings Menu - Change Password: enter a new password and confirm it - G-sensor sensitivity in normal mode: 1 to 10 - Loop Recording: 1 min/2 min/3 min - Volume: Low, medium, high - Parking mode: ON/OFF - G-sensor Sensitivity in Parking Mode: 1 to 10 - Formatting: in popup window whether confirm or cancel the memory card formatting process - Factory Settings: confirm or cancel the device reset to factory...
  • Page 23 Press button RESET for forced reload of the device. - Wi-Fi password lost It is necessary to restore the device to factory settings by updating the firmware. The firmware file can be downloaded on the website www.neoline.com in the corresponding product card in the “Download” section...
  • Page 24 If any of the mentioned rules are broken, and data put into the guarantee is changed, erased or rewritten, the guarantee is treated as invalid. "Neoline" company has the right to refuse guarantee if any of the listed below conditions...
  • Page 25 This marking on the product, accessories or literature indicates that the product and it's electronic accessories (e.g. charger, headset, USB cable) should not be disposed of with other household waste at the end of their working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and recycle them responsibly to promote the sustainable reuse of material resources.
  • Page 26 Уважаемый покупатель! Благодарим за то, что Вы приобрели видеорегистратор Neoline G-Tech X54 внимательно и до конца прочитайте данное руководство, чтобы правильно использовать устройство и продлить срок его службы. Сохраните руководство пользователя, чтобы обратится к нему, если в будущем возникнет такая...

  • Page 27: Условия Эксплуатации

    • Рекомендуется использовать карты памяти от 32 ГБ до 128 ГБ. • Устройство должно использоваться только с аксессуарами из комплекта поставки. Компания Neoline не несет ответственности за возможные повреждения изделия в случае применения аксессуаров сторонних производителей. • Не подвергайте изделие воздействию огня или влаги, воздействию...
  • Page 28 Будьте внимательны! Неработоспособность устройства, вызванная его неправильной установкой, может повлечь за собой отмену гарантийных обязательств. *Перечень сервисных установочных центров вы можете найти на сайте www.neoline.ru Производитель оставляет за собой право на внесение изменений в комплектацию, техническое и программное обеспечение устройства без предварительного уведомления.

  • Page 29: Технические Характеристики

    Технические характеристики: Способ установки: разнесенный Разрешение видео: - основная камера Full HD 1920*1080 (30к/с) - дополнительная камера Full HD 1920*1080 (30к/с) Угол обзора: - основная камеры: 170° - дополнительная камера: 170° Формат видеозаписи: Н.264 Встроенный конденсатор* Поддержка карт памяти MicroSD , 10 + класс ,UHS-I, 32-128 Гб Интервал...

  • Page 30: Комплектация

    Комплектация: • Автомобильный видеорегистратор Neoline G-Tech X54 – 1 шт • Фронтальная камера – 1 шт • Дополнительная камера – 1 шт • Кабель питания от бортовой сети – 1 шт • Пластиковые стяжки – 2 шт • Саморезы – 4 шт...

  • Page 31: Описание Устройства И Индикаторов

    Описание устройства и индикаторов 1. Основной блок видеорегистратора 2. Динамик 3. Слот для microSD карты 4. Индикатор работы видеорегистратора 5. Индикатор статуса Wi-Fi/GPS 6. Кнопка перезагрузки 7. Слот для подключения внешнего датчика удара (G-sensor) (в комплекте к устройству не идёт) MIC GPS CAM-F CAM-R...

  • Page 32: Установка Видеорегистратора

    Световые индикаторы работы Индикатор Статус Значение Красный, мигание Wi-Fi не подключён Кнопка Красный, горит Wi-Fi подключён блокирования постоянно файлов от Синий, мигание Нормальная запись видео пререзаписи и Wi-Fi датчик Синий, горит Запись экстренного постоянно видео Красный, мигание Обе камеры подключены и...
  • Page 33 Схема монтажа 1. Установка основного блока, например, под рулевой колонкой, перчаточным ящиком 2. Установка фронтальной камеры и протягивание кабеля камеры под обшивкой 3. Установка дополнительной камеры и протягивание кабеля камеры под обшивкой 4. Установка микрофона и протягивание кабеля под обшивкой 5.
  • Page 34 Предварительно определив место установки, используйте крепежные элементы из комплекта поставки. Установка фронтальной и дополнительной камер Для оптимального обзора камеру следует устанавливать рядом с зеркалом заднего вида по центру и вверху лобового стекла (для фронтальной) и по центру и вверху заднего стекла (для...

  • Page 35: Эксплуатация Устройства

    ACC(+12V) +12V Подключите провод питания согласно схеме. Красный(плюсовой) провод подключите к контакту +12В, где напряжение не пропадает после выключения зажигания. Желтый провод подключите к ACC+ 12В или другому разъему, где напряжение будет пропадать после выключения двигателя. Черный(минусовой) провод подключите на кузов автомобиля. Подключите...
  • Page 36 ВНИМАНИЕ: Попытка вставить карту памяти не той стороной может привести к повреждению устройства и непосредственно самой карты памяти. Убедитесь, что карта памяти находится в правильном положении. Предупреждение: не прикладывайте чрезмерное усилие при установке карты памяти, во избежание повреждения устройства. Для установки карты памяти вставьте microSD карту в слот до...

  • Page 37: Настройки Видеорегистратора

    сделанных во время онлайн-просмотра в приложении. Настройка видеорегистратора Настройка видеорегистратора осуществляется через фирменное приложение «Neoline On Air», доступное для скачивания в App Store и Play Market. Установите приложение на ваш смартфон до начала использования видеорегистратора и произведите его первоначальную настройку.
  • Page 38 В режиме просмотра видео в реальном времени есть возможность: 1. Настроить установку камер по видео на экране смартфона 2. Переключиться между основной и дополнительной камерами 3. Включение/выключение записи звука 4. Переход в настройки 5. Сделать фото 6. Включение/выключение записи видео 7.
  • Page 39 Wi-Fi подключение к смартфону на ОС Android 1. Запустите приложение «Neoline On Air» на своем смартфоне 2. Активируйте Wi-Fi на смартфоне 3. Выберите ваше устройство из списка. Имя устройства имеет следующий вид: G_Tech_X54_****, где 4 последних символов являются идентификатором индивидуального устройства...
  • Page 40 Wi-Fi подключение к смартфону на ОС iOS (Apple) 1. Запустите приложение «Neoline On Air» на своем смартфоне 2. Активируйте Wi-Fi на смартфоне 3. Выберите ваше устройство из списка. Имя устройства имеет следующий вид: G_Tech_X54_****, где 4 последних символов являются идентификатором индивидуального устройства...
  • Page 41 Меню Список файлов 1. Список загруженных на смартфон файлов - вкладка предназначена для отображения файлов, загруженных в смартфон - пользователь может выбрать необходимую папку (DRIVING, LOCKED, PARKING) - для воспроизведения файла нажмите на него 2. Папки хранения видеофайлов 3. Список файлов в выбранной папке 4.
  • Page 42 Воспроизведение и удаление файлов 1. Для воспроизведения видеофайл необходимо скачать 2. После загрузки видео доступно для воспроизведения в "Загруженных файлах" 3. Нажав на него, видео воспроизведётся в верхней части экрана, в нижней будет показана геопозиция и маршрут движения во время записи видео 4.
  • Page 43 Настройки Изменить пароль - для предотвращения несанкционированного доступа к видеофайлам и настройкам вы можете установить свой пароль. Чувствительность G-сенсора в обычном режиме - для блокирования видеофайлов от перезаписи в случае ДТП в видеорегистраторе предусмотрен датчик удара. Вы можете установить чувствительность датчика по своему усмотрению. Рекомендуем...
  • Page 44 Громкость - после установки основного блока отрегулируйте уровень громкости динамика Запись звука - для включения/выключения записи звука используйте данную настройку, либо специальную функцию на основном экране приложения Режим парковки - Датчик удара G-сенсор в режиме парковки. Для сохранения записей по датчику удара в режиме парковки, включите эту...

  • Page 45: Возможные Проблемы И Их Устранение

    Заводские установки - используйте данную функцию для восстановления заводских настроек. Версия ПО - просмотр информации об устройстве Версия приложения -просмотр информации о приложении Меню настроек • Изменить пароль: введите новый пароль, затем подтвердите его. • увствительность G-сенсор в обычном режиме: от 1 до 10 •...
  • Page 46 - Зависание (не начинается запись, не подключается к приложению, не реагирует на изменение настроек). Нажмите кнопку RESET для принудительной перезагрузки устройства. - Wi-Fi пароль утерян Необходимо восстановить заводские настройки устройства, обновив прошивку. Файл прошивки можно скачать на сайте www.neoline.ru в карточке соответствующего товара в разделе «Обновления»...
  • Page 47 Срок гарантии Изготовитель устанавливает гарантийный срок на Изделие 12 месяцев со дня продажи, но не более 18 месяцев со дня передачи Изделия торгующей организации, в зависимости от того, какой из сроков наступит ранее. В случае невозможности определить дату продажи изделия, гарантийный срок будет исчисляться с даты производства...
  • Page 48 4. Право на гарантийное обслуживание утрачивается в случае: а) если отсутствуют или нарушены пломбы, установленные производителем или авторизованным сервисным центром; б) если неисправность вызвана совместным использованием изделия с оборудованием или ПО, не входящим в комплект поставки изделия, а также самостоятельной прошивкой изделия, самостоятельным...

  • Page 49: Гарантийный Талон

    Срок гарантии на все изделия 12 месяцев. Все изделия, имеющие гарантийный талон компании производителя, обслуживаются только авторизованными сервисными центрами производителя. Список сервисных центров смотрите на сайте: support.nride.ru Neoline G-Tech X54 Серийный номер Дата продажи Печать торгующей организации Гарантийный талон без указания модели, серийного номера, даты продажи...
  • Page 50 Изготовитель: Вегастар Ко 25 Люйсянь 3-я улица Баоань, Шэньчжэнь Ши, провинция Гуандун, 518100, Китай. Произведено в Китае Информацию об импортере, уполномоченной организации по сервисному обслуживанию, сертификате о соответствии ТР ТС см. на индивидуальной упаковке. Срок службы: 24 месяца Гарантийный срок: 12 месяцев Дата...
