4. NOMENCLATURA

4.1. DESCRIPCIÓN DEL INSTRUMENTO

4.1.1. Barrera paramano

Para obtener las características de precisión declaradas por el instrumento, posicione
siempre el conductor lo más centrado posible con respecto al maxilar (vea la Fig. 2)
Mantenga las manos siempre por debajo de la barrera paramano situada en una posición
que garantiza la distancia de seguridad respecto a eventuales partes desnudas bajo
tensión (vea la Fig. 2).

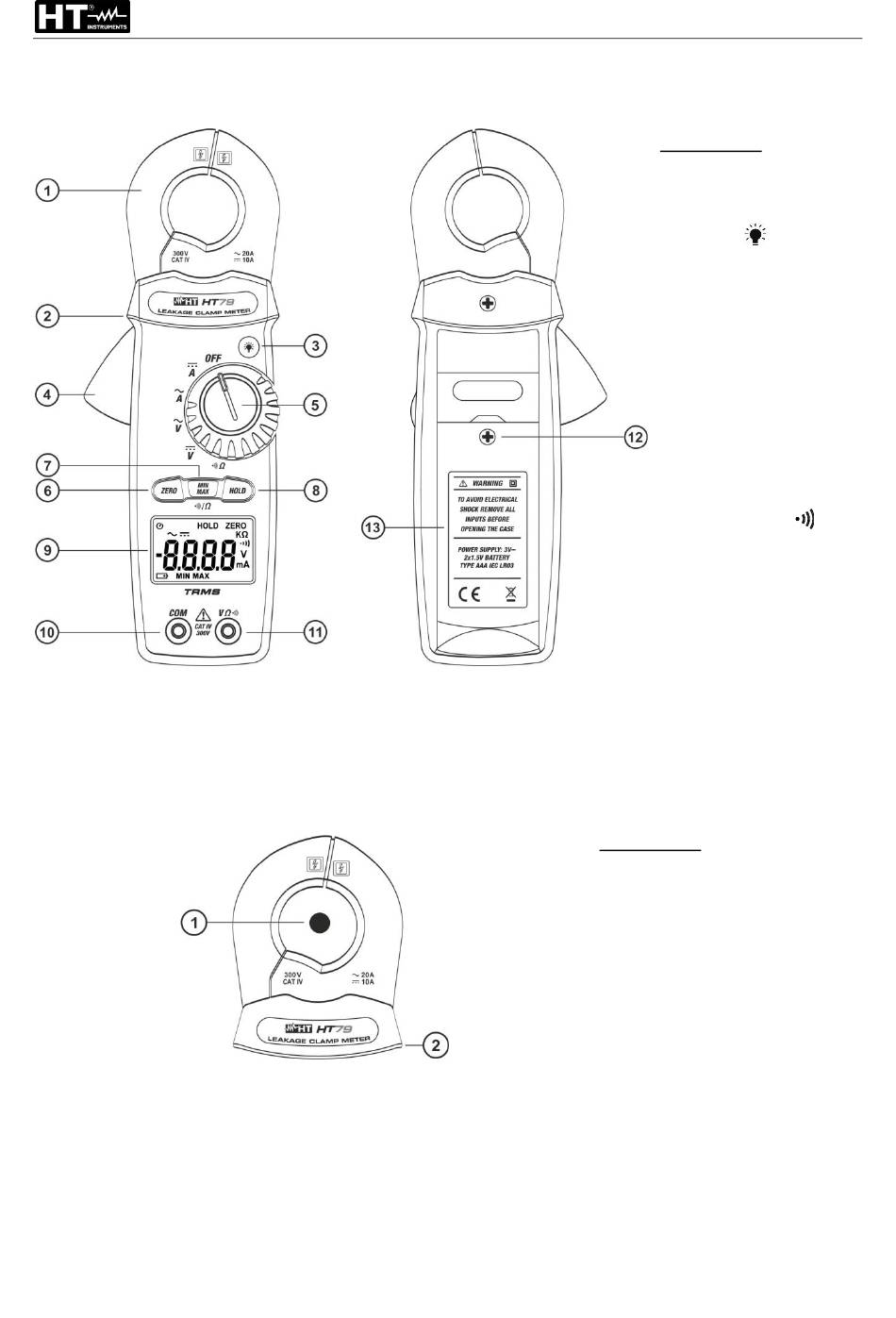

Fig. 1: Descripción del instrumento
Fig. 2: Barrera paramano
ES - 6
LEYENDA:
1. Toroidal abrible
2. Barrera
paramano
3. Tecla
4. Palanca apertura
toroidal
5. Selector
funciones
6. Tecla ZERO
7. Tecla MIN/MAX
8. Tecla HOLD
9. Visualizador LCD
10. Terminal
entrada COM
11. Terminal
entrada V
12. Tornillo de fijación
hueco pilas
13. Tapa hueco pilas
LEYENDA:
1. Conductor
2. Barrera paramano
HT79
