Εκκένωση του αέρα
Οδηγίες Ασφαλείας
ΠΡΟΣΟΧΗ
Χρησιμοποιήστε αντλία κενού με ένδειξη οργάνου
κάτω των -0.1 MPa και ικανότητα εκκένωσης αέρα
άνω των 40Λ/λεπτό.
• Η εξωτερική μονάδα δεν χρειάζεται εκκένωση.
ΜΗΝ ανοίγετε τους διακόπτες (βαλβίδες διακοπής)
αερίου και υγρού της εξωτερικής μονάδας.
• Βεβαιωθείτε ότι το Μανόμετρο δίνει ένδειξη -0,1
MPa και κάτω, μετά από 2 ώρες. Εάν μετά από
τρεις ώρες λειτουργίας η ένδειξη του οργάνου
είναι ακόμα άνω των -0,1 MPa, ελέγξτε εάν υπάρχει
διαρροή αερίου ή νερού μέσα στο σωλήνα. Εάν δεν
υπάρχει διαρροή, κάντε μια ακόμα εκκένωση για 1
ή 2 ώρες.
• ΜΗΝ χρησιμοποιείτε ψυκτικό αέριο για την
εκκένωση του συστήματος.

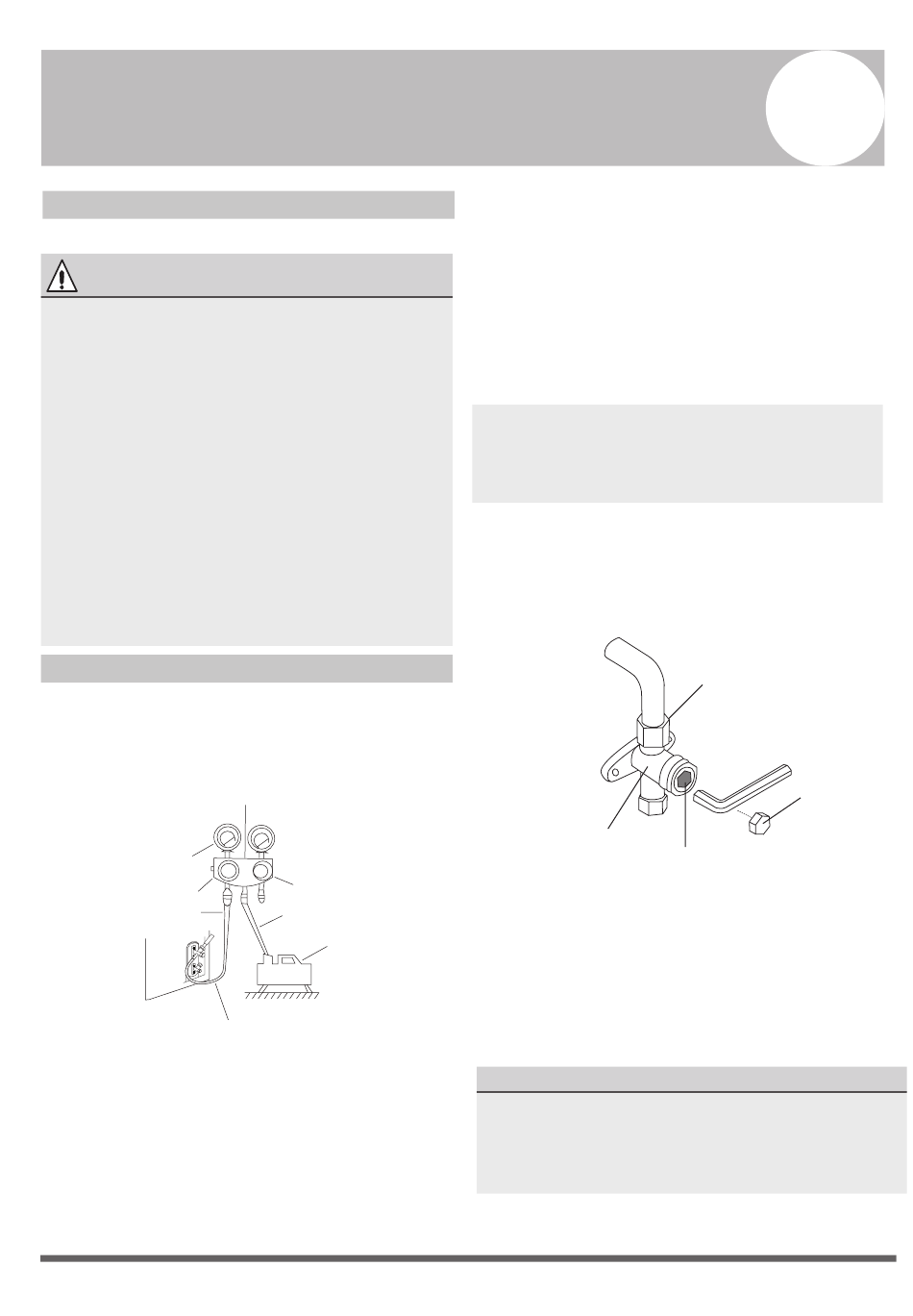

Οδηγίες Εκκένωσης
Πριν από τη χρήση πολλαπλών μετρητών και
αντλίας κενού, διαβάστε το εγχειρίδιο χειρισμού
του κάθε οργάνου για να βεβαιωθείτε για τη σωστή
χρήση τους.
Μανόμετρο πολλαπλής
Βαλβίδα χαμηλής
πίεσης
Εύκαμπτος σωλήνας
πλήρωσης
Σχ. 9.1
Βαλβίδα χαμηλής πίεσης
1. Συνδέστε το σωλήνα πλήρωσης της πολλαπλής
μανομέτρων με τη θυρίδα συντήρησης στη
βαλβίδα χαμηλής πίεσης της εξωτερικής
μονάδας.
2. Συνδέστε το σωλήνα πλήρωσης της πολλαπλής
μανομέτρων μέχρι την αντλία κενού.
3. Ανοίξτε την πλευρά χαμηλής πίεσης της
πολλαπλής μανομέτρων. Διατηρήστε κλειστή τη
πλευρά υψηλής πίεσης.
ƒΣελίδα 26
„
Μανόμετρο
Βαλβίδα υψηλής
πίεσης
Εύκαμπτος σωλήνας
πλήρωσης
Αντλία κενού
4. Ανοίξτε την αντλία κενού για να εκκενώσετε το
σύστημα.
5. Θέστε σε λειτουργία το κενό για τουλάχιστον 15
λεπτά, ή μέχρι να εμφανιστεί η ένδειξη -76cmHG
(-1x105Pa) στο σύνθετο όργανο.
6. Κλείστε τη βαλβίδα χαμηλής πίεσης στην
πολλαπλή μανομέτρων και κλείστε την αντλία
κενού.
7. Περιμένετε 5 λεπτά, στη συνέχεια βεβαιωθείτε
ότι δεν έχει αλλάξει η πίεση του συστήματος.
ΣΗΜΕΙΩΣΗ: Εάν δεν υπάρχει μεταβολή της
πίεσης του συστήματος, ξεβιδώστε το καπάκι της
βαλβίδας υψηλής πίεσης. Εάν υπάρχει μεταβολή
της πίεσης, ενδέχεται να υπάρχει διαρροή αερίου.
8. Εισαγάγετε εξαγωνικό κλειδί στη βαλβίδα
υψηλής πίεσης και ανοίξτε τη βαλβίδα
στρέφοντας το κλειδί αριστερόστροφα κατά 1/1
της στροφής. Ακούστε την εκκένωση του αερίου
από το σύστημα και στη συνέχεια, μετά από 5
δευτερόλεπτα, κλείστε τη βαλβίδα.
Σχ. 9.2
Κορμός βαλβίδας
Στέλεχος Βαλβίδας
9. Παρατηρήστε το Μανόμετρο για ένα λεπτό ώστε
να βεβαιωθείτε ότι δεν αλλάζει η ένδειξη της
πίεσης. Θα πρέπει να δείχνει ελαφρά υψηλότερη
πίεση από την ατμοσφαιρική πίεση.
10. Αφαιρέστε τον εύκαμπτο σωλήνα πλήρωσης
από τη θυρίδα συντήρησης.
11. Με πολύγωνο κλειδί, ανοίξτε τελείως και τις δύο
βαλβίδες, χαμηλής και υψηλής πίεσης.
ΑΝΟΙΞΤΕ ΟΜΑΛΑ ΤΑ ΣΤΕΛΕΧΗ ΤΩΝ ΒΑΛΒΙΔΩΝ
Όταν ανοίγετε τα στελέχη των βαλβίδων, γυρίστε
το εξαγωνικό κλειδί μέχρι να ακουμπήσει στο
τέρμα (στοπ). ΜΗΝ επιχειρήσετε να ζορίσετε τη
βαλβίδα να ανοίξει ακόμα περισσότερο.
12. Σφίξτε τα πώματα των βαλβίδων με το χέρι και
στη συνέχεια σφίξτε τα με το κατάλληλο εργαλείο.
9
Κωνικό παξιμάδι
(ρακόρ)
Πώμα
