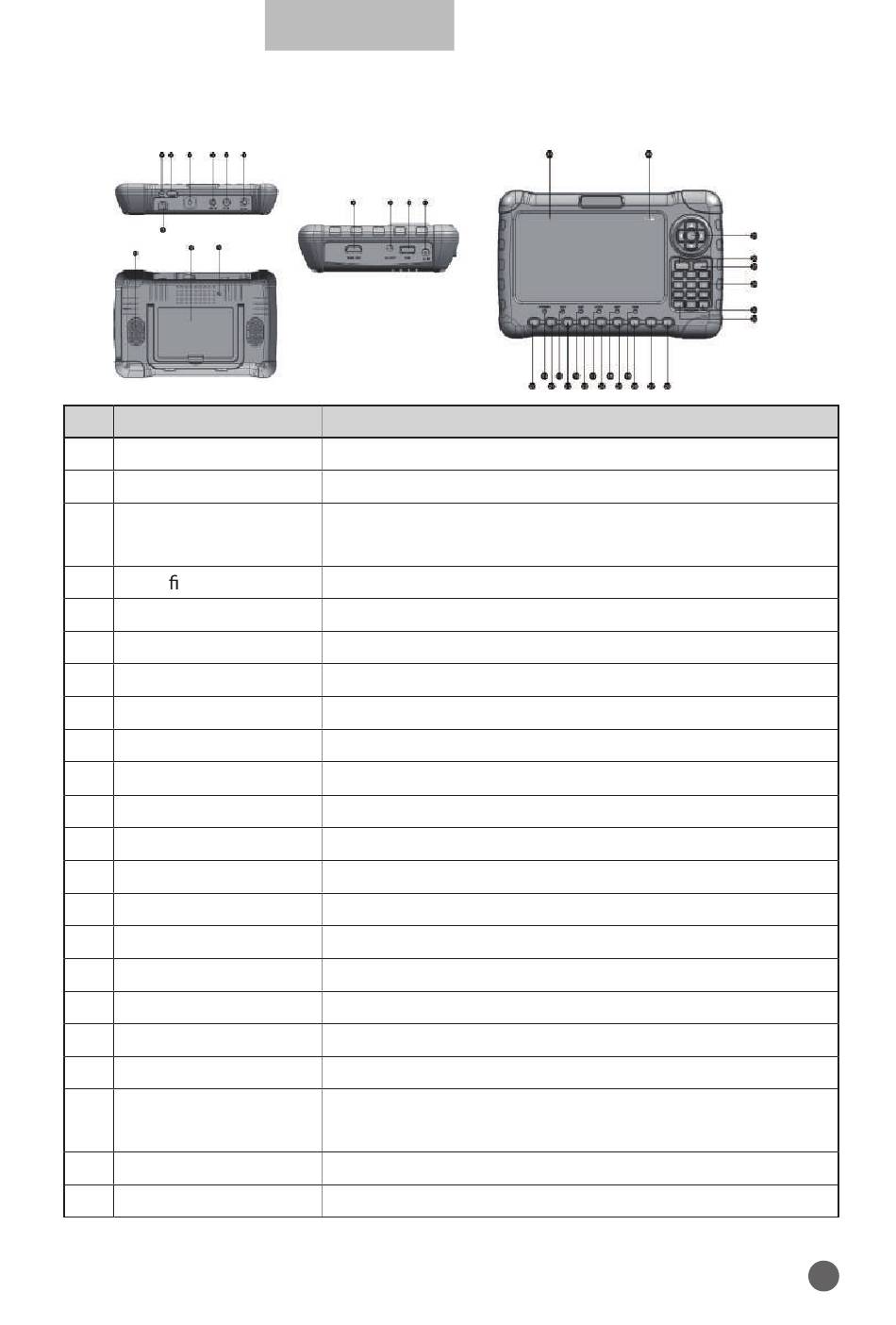

1.3 DESCRIZIONE DEL PRODOTTO ED ILLUSTRATIONI
NO Descrizione
1 LNB In
2 ANT IN
3 DC OUT
4 Porta bra ottica
5 Interruttore corrente
6 HD IN
7 AV IN
8 HD OUT
9 AV OUT
10 USB
11 DC IN
12 Torcia LED
13 Altoparlante
14 Alimentazione
15 H/V
16 22kHz
17 LOCK
18 ANT
19 OHG (Note1)
20 AV-S
21 F1
22 F2
Italiano
Connettore cavo antenna satellitare
Connettore cavo antenna terrestre
Uscita 12Vdc per apparecchiature esterne (in ordine di
genere)
Connettore cavo ottico
Tasto di accenzione/spengimento
Connettore cavo HD in ingresso
Connettore cavo AV in ingresso
Connettore cavo HD in uscita
Connettore cavo AV in uscita
Porta USB
Connettore ingresso dell'alimentatore
Torcia led per illuminazione
Altoparlante integrato
Spia di indicazione alimentazione
Spia di indicazione voltaggio polarizzazione verticale/orizzontale
Spia di indicazione 22kHz
Spia di indicazione segnale agganciato
Spia di indicazione DC 12V out
Spia di indicazione carica
Se si connette AV IN accende/spenge AV per LCD e
altoparlante
Tasto funzione ausiliaria
Tasto funzione ausiliaria
Funzione
