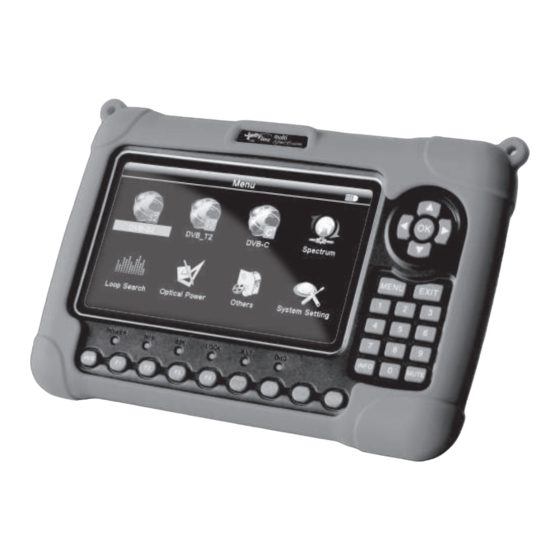

Jolly line multi spectrum Instruction Manual

Combined signal meter dcss / h.265 hvec
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
multi
dCSS
Misuratore portatire combinato di segnale
satellitare DVB-S e DVB-S2 incluso dCSS e SCR
terrestre DVB-T e DVB-T2 incluso h.265/HVEC
fibra ottica con misuratore di potenza incluso
Analizzatore di Spettro in tempo reale
Schermo da 7" ad Alta Risoluzione
Indicatore dei parametri BER, MER e C/N in tempo reale
Ingresso AUX per puntamento telecamere
Ingresso HD per la visione da sorgente esterna
Uscita AUX e HD per la visualizzazione su schermo esterno
DVB-S2
950 ~ 2150 MHz
DVB-T2
VHF + UHF
DVB-C
FC/PC FEMALE
spectrum
h.265
HVEC
dCSS
h.265 HVEC
Selective Power Meter
- SCR - Multifeed - Universal
- MPEG4 - MPEG2
DiSEqC 1.0/1.2
6/7/8 MHz

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the multi spectrum and is the answer not in the manual?

Questions and answers

Summary of Contents for Jolly line multi spectrum

  • Page 1 spectrum multi h.265 dCSS HVEC Misuratore portatire combinato di segnale satellitare DVB-S e DVB-S2 incluso dCSS e SCR terrestre DVB-T e DVB-T2 incluso h.265/HVEC fibra ottica con misuratore di potenza incluso Analizzatore di Spettro in tempo reale Schermo da 7” ad Alta Risoluzione Indicatore dei parametri BER, MER e C/N in tempo reale Ingresso AUX per puntamento telecamere Ingresso HD per la visione da sorgente esterna...

  • Page 2: Table Of Contents

    Italiano INDICE 1. GUIDA ............................2 1.1 IMPORTANTI ISTRUZIONI SICUREZZA ..................2 1.2 IMBALLAGGIO ..........................2 1.3 DESCRIZIONE DEL PRODOTTO E ILLUSTRATIONI .............. 3 1.4 INSTALLAZIONE DEL MISURATORE ..................4 2. SCHEMA ............................. 5 3. ISTRUZIONI DEL MENU OSD ....................6 ..............................

  • Page 3: Guida

    1. GUIDA 1.1 IMPORTANTI ISTRUZIONI PER LA SICUREZZA Grazie per aver scelto il nostro prodotto. Prima dell'installazione vorremmo ricordarvi alcuni punti molto importanti per il corretto funzionamento del prodotto: - Leggete questo manuale di istruzioni prima di iniziare qualsiasi operazione. - Dovete installare la parabola con direzione ed angolo corretti.

  • Page 4: Descrizione Del Prodotto E Illustrationi

    Italiano 1.3 DESCRIZIONE DEL PRODOTTO ED ILLUSTRATIONI Descrizione Funzione LNB In Connettore cavo antenna satellitare ANT IN Connettore cavo antenna terrestre Uscita 12Vdc per apparecchiature esterne (in ordine di DC OUT genere) Porta bra ottica Connettore cavo ottico Interruttore corrente Tasto di accenzione/spengimento HD IN Connettore cavo HD in ingresso...

  • Page 5: Installazione Del Misuratore

    Description FUNCTION Tasto funzione ausiliaria Tasto funzione ausiliaria Red & TTXT Tasto Rosso e funzione Televideo Green & SUBT Tasto Verde e funzione Subtitle 27 Orange &TV/R Tasto Giallo e funzione TV/Radio BLUE &AUDIO Tasto Blu e funzione Audio Controllo volume o cursori di movimento o cambio NEVIGATION KEY canale Visualizza il menu principale sullo schermo o torna...

  • Page 6: Schema

    Italiano 2. SCHEMA - Schermo 7” Alta De nizione TFT LCD - Decodi ca Hardware totalmente conforme a DVB-S/S2/T/T2/C, h.265 HVEC, MPEG-2/MPEG-4, MPEG-2 / h.264 - Misuratore digitale della potenza e qualità del segnale - Analizzatore di costellazione - Analizzatore di spettro - Supporta la scansione di Auto,Blind, Manual o NIT - Allarme sonoro e luminoso del segnale di blocco - Calcola automaticamente l'angolo di AZ,EL...

  • Page 7: Istruzioni Del Menu Osd

    3. ISTRUZIONI MENU OSD Se avete installato e collegato i cavi al ricevitore, premete per visualizzare il Menu principale. DVB-S2 DVB-T2 DVB-C Spectrum Loop Search Optical Power Others System Setting Premete i tasti direzionali per muovere il cursore in alto o in basso nel menu, poi confermate una selezione con il tasto Selezionate DVB-S2, poi premete su Satellite Find.
  • Page 8 Italiano 3.1.2 FREQUENZA LOCALE Premete i tasti sinistra/destra nella lista LNB. Usate i tasti su/giu per muovere il cursore, poi premete per selezionare la LNB che desiderate. 3.1.3 TRANSPONDER Premete i tasti sinistra/destra nella lista TP. Usate i tasti su/giu per muovere il cursore, poi premete per selezionare il TP che desiderate.
  • Page 9 3.1.10 TIPO DISEQC E INGRESSO Se si seleziona diseqc1.0/1.1, si può premere i tasti sinistra/destra per impostare il numero di porta. Se si seleziona Unicable, si può premere i tasti sinistra/destra per selezionare IF Channel ed usare i tasti numerici per inserire la frequenza di ingresso centrale.
  • Page 10 Italiano 3.2.1 IMPOSTAZIONE PAESE 3.2.2 NUMERO DI CANALE 3.2.3 FREQUENZA 3.2.4 AMPIEZZA BANDA...
  • Page 11 3.2.5 MODO Premete i tasti sinistra/destra per cambiare il DVB standard, sono disponibili tre tipi che includono T/T2/T+T2. Potete selezionare quello che desiderate. 3.2.6 TONO BEEP Premete i tasti sinistra/destra per passare al tono beep. Se attiviamo il tono beep, il segnale di allarme bloccato si attiverà non appena si accede alla schermata di ricerca.
  • Page 12 Italiano 3.3.1 SELEZIONE PAESE 3.3.2 NUMERO DI CANALE 3.3.3 FREQUENZA 3.3.4 TONO BEEP...
  • Page 13 3.3.5 RICERCA RAPIDA Nell'interfaccia ricerca canale premete per entrare nella ricerca rapida. Scansione: Premete il tasto rosso per cercare il canale attuale. Scansione automatica: Premete il tasto verde per cercare il canale attuale in automatico. S/Q: Premete il tasto blu per ingrandire la visualizzazione della potenza e qualità...

  • Page 14: Spettro

    Italiano 3.4 SPETTRO SPETTRO SATELLITARE SPETTRO TERRESTRE SPETTRO CAVO OTTICO 3.4.1 SPETTRO SATELLITARE Premete i tasti sinistra/destra per cambiare la Frequenza; Premete il tasto rosso per cambiare l'ampiezza di banda; Premete il tasto verde per cambiare la polarizzazione verticale o orizzontale; Premete il tasto arancione per attivare o disattivare 22K;...

  • Page 15: Ricerca Del Loop

    3.4.3 SPETTRO CAVO OTTICO Fate riferimento allo Spettro Terrestre. 3.5 RICERCA CICLICA Si possono vedere 8 TP o il canale quando si entra in questa interfaccia. Premete per gestirla. Ci sono 4 modi da scegliare: DVB-S/S2, DVB-T, DVB-T2 e DVB-C. Premete il tasto AB per cambiare. Ciò...
  • Page 16 Italiano Bloccaggio 3.7.2 INFORMAZIONI SUL PROGRAMMA 3.7.3 EPG...
  • Page 17 3.7.4 FILM, MUSICA & FOTO E' necessario riprodurre i les in un lettore USB inserendolo nell'apparecchio. Film Premete il tasto rosso nel modo riproduzione les e codi ca testo, poi premete il tasto di invio. Premete il tasto verde per cambiare la cartella di visualizzazione les in lista dettagliata. Premete il tasto arancione per cambiare la modalità...
  • Page 18 Italiano 4. Transponder: Premete i tasti sinistra/destra e poi cambiate il TP attuale. 5. DiSEqc1.0: Premete il tasto AB per cambiare la porta DiSEqC. 6. DiSEqc1.1: Premete il tasto AB per cambiare la porta DiSEqC. 7. Motore: Premete il tasto AB per cambiare la porta DiSEqC. Se selezionate DiSEqC1.2/USALS, premete nell'interfaccia del motore.
  • Page 19 3.7.6 AUTOSCANSIONE 3.7.7 GESTIONE SAT/TP...
  • Page 20 Italiano o Ra e 3.7.8 BUSSOLA...

  • Page 21: Impostazioni Di Sistema

    3.8 IMPOSTAZIONE SISTEMA...
  • Page 22 Italiano Posizione: si può premere sinistra/destra per cambiare la città, poi la longitudine e la latitudine si imposteranno automaticamente. Longitudine: inserite il valore con i tasti numerici, poi selezionate ovest o est. Latitudine: inserite il valore con i tasti numerici, poi selezionate sud o nord. Aggiornamento Aggiornate il le nell'unità...

  • Page 23: Dati Tecnici

    4. CARATTERISTICHE TECNICHE TIPI DI TRASMISSIONE DVB-S2/S, DVBT/T2, DVB-C INGRESSO SATELLITE/DEMODULAZIONE Tipo di connettore Frequenza d'ingresso 950 to 2150 MHz Livello segnale d'ingresso - 65 to -25 dBm Controllo commutatore di banda 22KHz Alimentazione LNB 13V/18V, IMax 400mA Tipo di demodulazione QPSK,8PSK,16APSK Symbol Rate 2<Rs<45Mband(SCPC/MCPC)
  • Page 24 Italiano Indice di risoluzione PAL-25 frame@720*576,NTSC-30 frame@720*480 Supporta la conversione per diversi video Compatibilità seganle Formato Video 4:3,16:9,By Pan & Scan and Letter Box conversion Decompressione Audio MPEG-1 Layer I/II, MPEG-2 Layer I/II Modo Uscita Audio Stereo, Mono,R/L PORTA SERVIZIO DATI Connettore Protocollo Dati USB2.0 interface...

  • Page 25: Risoluzione Problemi

    5. RISOLUZIONE PROBLEMI Problema Possibili cause Soluzione Non si accende il display L'interruttore non è su ON Controllate che l'interruttore Batterie esaurite sia su ON. Anche sull'adattatore Nessun suono o immagine, E' inserita la presa AV IN, però la luce power sul ma non c'è...
  • Page 26 Kon.El.Co. S.p.A. Piazza Don Mapelli, 75 - 20099 Sesto San Giovanni Milano - ITALY Help Line: +39.06.7236734...
  • Page 27 spectrum multi h.265 dCSS HVEC Combined signal meter DVB-S and DVB-S2 including dCSS and SCR terrestrial DVB-T and DVB-T2 including h.265 / HVEC fiber optic with power meter included Real-time spectrum analyzer 7 "High Resolution Screen Real time indicator of BER, MER and C/N parameters AUX input for camera pointing HD input for viewing from external source AUX and HD output for external screen display...
  • Page 28 English CONTENTS 1. GUIDE ......................2 1.1 IMPORTANT SAFETY INSTRUCTIONS ..................2 1.2 UNPACKING ..........................2 1.3 PRODUCT OVERVIEW& ILLUSTRATION ................3 1.4 INSTALLATION OF METER .......................4 2. OUTLINE ......................5 3. THE MENU OSD INSTRUCTION ..............6 3.1 DVB-S2 ............................6 3.2 DVB-T2 ............................9 3.3 DVB-C ............................11 3.4 SPECTRUM ..........................

  • Page 29: Guide

    1. GUIDE 1.1 IMPORTANT SAFETY INSTRUCTIONS Thank you for choosing our product. Before installation, we would like to remind you some notes, which is very important for operating safely and properly, as follows: • Be sure to read this user manual before starting your operation. • You must install the dish with correct direction and angle.

  • Page 30: Product Overview& Illustration

    English 1.3 PRODUCT OVERVIEW& ILLUSTRATION Description FUNCTION LNB In Connect to satellite antenna cable ANT IN Connect to antenna of DVB-T/T2 signal DC 12V output for extern equipment(Please in kind DC OUT prevail) Optical fiber port Connect optical device Power Switch HD IN Use HD cable to connect for HD IN AV IN...

  • Page 31: Installation Of Meter

    Description FUNCTION 23 F3 Auxiliary function key 24 F4 Auxiliary function key 25 Red & TTXT Red KEY &Teletext interface 26 Green & SUBT Green key & Subtitle interface 27 Orange &TV/R Orange key & TV and radio switch 28 BLUE &AUDIO Blue key &...

  • Page 32: Outline

    English 2. OUTLINE • 7 Inch High Definition TFT LCD Screen • Fully DVB-S/S2/T/T2/C, MPEG-2/MPEG-4 compliant • MPEG-2 / h.264 Hardware decoding, h.265 HVEC • Digital meter for signal strength and quality • Constellation analyzer • Spectrum analyzer • Supports scan of Auto,Blind, Manual or NIT •...

  • Page 33: The Menu Osd Instruction

    3. THE MENU OSD INSTRUCTION If you have installed and connected the cables to the receiver, pressing MENU to display the Main Menu. • DVB-S2 • DVB-T2 • DVB-C • Spectrum • Loop Search • Optical Power • Others • System Setting Press the keys of YZA B to move the cursor up or down in the menu interface, then use OK to confirm a selection.
  • Page 34 English 3.1.2 LOCAL FREQUENCY Press A B key into the LNB list. Use key to move the cursor then press OK to select the LNB you want. 3.1.3 TRANSPONDER Press A B key into the TP list. Use to move the cursor then press OK to select the TP you want.
  • Page 35 3.1.10 DISEQC TYPE & INPUT If we select diseqc1.0/1.1, we can press AB key to set the port number. If select Unicable, we can press AB to select IF Channel, and use number key to input Center Frequency. 3.1.11 QUICK SEARCH In the Satellite Find interface, you can press OK to enter the quick search.

  • Page 36: Dvb-T2

    English • S/Q: Press the orange key to enlarge showing of the signal strength and quality. • Constellation: Press the blue key into the constellation. 3.2 DVB-T2 Select DVB-T2, then press OK into the Scan Setup. 3.2.1 COUNTRY SETTING Press AB key to change the default country. 3.2.2 CHANNEL NO Press AB key to change the channel number.
  • Page 37 3.2.5 MODE Press A B key to change the DVB standard, we have there types including T/T2/T+T2, you can select one you want. 3.2.6 BEEP TONE Press A B key to switch beep tone. If we open the beep tone, the beep of lock alarm will open when we enter into the search screen.

  • Page 38: Dvb-C

    English • S/Q: Press blue key to enlarge showing of the signal strength and quality. • Constellation: Press the blue key into the constellation. 3.3 DVB-C Select DVB-C, then press OK into the Scan Setup. 3.3.1 COUNTRY SETTING Press AB key to change the default country. 3.3.2 CHANNEL NO Press AB key to change the channel number.
  • Page 39 3.3.5 QUICK SEARCH In the Channel Find interface, you can press OK to enter the quick search. • Scan: Press OK or red key to search current channel. • Auto Scan: Press green key to auto search current channel. • S/Q: Press blue key to enlarge showing of signal strength and quality.

  • Page 40: Spectrum

    English 3.4 SPECTRUM • SATELLITE-SPECTRUM • TERRESTRIAL-SPECTRUM • CABLE-SPECTRUM 3.4.1 SATELLITE-SPECTRUM Press A B key to change Frequency; Press red key to change bandwidth; Press green key to change vertical or horizontal of polarization; Press orange key to switch 22K on or off; Press blue key to change mode Show IF or RF.

  • Page 41: Loop Search

    3.4.3 CABLE-SPECTRUM Please refer to Terrestrial-Spectrum. 3.5 LOOP SEARCH We can see 8 TP or channel when we enter into this interface, and press OK to edit. There are 4 modes we can choose: DVB-S/S2, DVB-T, DVB-T2 and DVB-C. Press AB key to change.
  • Page 42 English • Lock Press YZ key to select programs we want to lock, then press green key to lock them. • Del Press orange key to select “Delete Select” or “Delete ALL”. • Satellite Press blue key then press AB key to select single satellite or all satellite. 3.7.2 PROGRAM INFO In the Program Info we can check the information of the current TV program.
  • Page 43 3.7.4 MOVIE, MUSIC & PHOTO Will need to play the files in the USB and insert it into the machine. • Movie Press red key to the mode option of play files and text encode, then press MENU return. Press green key to change the folder file viewing to detailed list. Press orange key to change mode to big Icon browsing.
  • Page 44 English 4. Transponder: Press A B key then change the current TP. 5. DiSEqc1.0: Press A B key to change the DiSEqC port. 6. DiSEqc1.1: Press A B key to change the DiSEqC port. 7. Motor: Press A B key to change the DiSEqC port. If we select DiSEqC1.2/USALS, press OK into the motor interface.
  • Page 45 • Center Frequency: Use number key to input number. • Store: Store the setting. 3.7.6 AUTO SCAN In the Sat/Tp Manager submenu, select Auto Scan into Automatic SAT Scan. • Satellite: Press AB key into the satellite list. Use YZ key to move the cursor, then press OK to select the satellite of youwant.
  • Page 46 English • Scan Sat Press blue key into auto scan interface. Press AB key to TP manager. • Edit Tp Press red key to edit TP. NO.: TP number. Frequency: Use number key input value. Symbol Rate: Use number key input value. Polarity: Press A B to change polarity.

  • Page 47: System Setting

    3.8 SYSTEM SETTING • Country Setting Press A B key to change the country. • OSD Language Press A B key to change the OSD language. • TV Format Press A B key to change the TV format. • Video Output Press A B key to change the video output format.
  • Page 48 English Location: we can press AB to change the city, then auto select longitude and latitude. Longitude: we can use number key input value then select west or east. Latitude: we can use number key input value then select south or north. • Upgrade Will update the file into the USB, then insert the machine.

  • Page 49: Technical Specification

    4. TECHNICAL SPECIFICATION TRANSMISSION STANDARDS DVB-S2/S, DVBT/T2, DVB-C SATELLITE INPUT/DEMODULATION Connector Type F Type Input Frequency 950 to 2150 MHz Signal Input Level - 65 to -25 dBm Band Switch Control 22KHz LNB Supply 13V/18V, IMax 400mA Demodulation Type QPSK,8PSK,16APSK Symbol Rate 2<Rs<45Mband(SCPC/MCPC) DVB-T/T2/C INPUT/DEMODULATION...
  • Page 50 English Resolving rate PAL-25 frame@720*576,NTSC-30 frame@720*480 Signal compatibility Support conversion for different video formats Video Format 4:3,16:9,By Pan & Scan and Letter Box conversion Audio Decompression MPEG-1 Layer I/II, MPEG-2 Layer I/II Audio Output Mode Stereo, Mono,R/L DATA SERVICE PORT Connector Data Protocol USB2.0 interface...

  • Page 51: Trouble Shooting

    5. TROUBLE SHOOTING Problem Possible Causes What To Do No display light up Power switch is not Check to make sure power on Run out of batteries on. Even on adapter No sound or picture, AV IN jack insert, but no but the front panel video input Pull out AV IN cable...
  • Page 52 Kon.El.Co. S.p.A. Piazza Don Mapelli, 75 - 20099 Sesto San Giovanni Milano - ITALY Help Line: +39.06.7236734...
