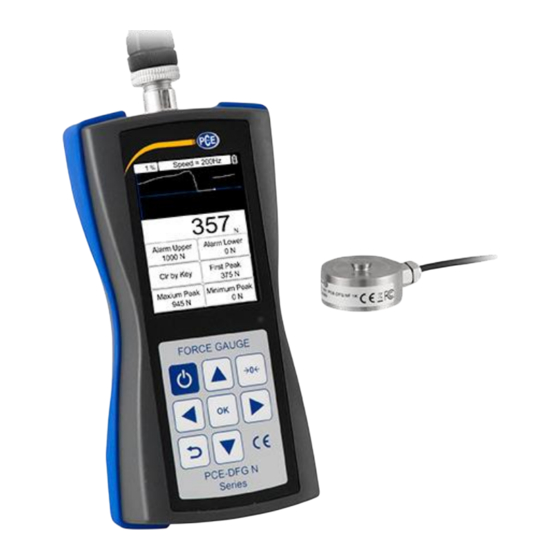

- Page 1 Bedienungsanleitung User Manual PCE-DFG NF Series Dynamometer ǀ Dynamometer User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Letzte Änderung / last change: 2 May 2019 V 1.2...
-
Page 2: Table Of Contents
Gerät ..........................5 Anschlüsse ........................5 Display ..........................6 Funktionstasten ........................ 7 Vorbereitung ..................7 Stromversorgung ......................7 Einstellungen ........................8 Betrieb ....................12 Messen ...........................12 Instandhaltung ..................13 Lagerung .........................13 Garantie ....................13 Entsorgung ..................13 © PCE Instruments... - Page 3 System description ................17 Device ..........................17 Interfaces ........................18 Display ..........................19 Function keys ........................20 Getting started ..................20 Power supply ........................20 Settings ...........................21 Operation ..................... 25 Measurement ........................25 Maintenance ..................25 Storage ...........................25 Warranty ....................26 Disposal ....................26 © PCE Instruments...
-
Page 4: Sicherheitsinformationen
Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des Gerätes und zu Verletzungen des Bedieners kommen. Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. © PCE Instruments... -
Page 5: Spezifikationen
Auflösung Gewicht Zelle 58 g 92 g 92 g Verbindung 3 m / Hirschmann ELST 5012 PG7 (4-Leitertechnik) Zelle Edelstahl 17-4 PH / IP 65 Maße Gerät 162 x 82 x 41 mm Gewicht Gerät 325 g © PCE Instruments... - Page 6 © PCE Instruments...
-
Page 7: Lieferumfang
-10 … +50 °C; 5 … 95 % r. F. nicht kondensierend Umgebung Schutzklasse IP 54 Lieferumfang 1 x Kraftmessgerät PCE-DFG NF 1 x Kraftmessdose 1 x Transportkoffer 1 x USB-Kabel 1 x Ladegerät 1 x PC-Software 1 x Bedienungsanleitung 1 x Kalibrierzertifikat © PCE Instruments... -
Page 8: Systembeschreibung
Systembeschreibung Gerät 1 Zellenanschluss 2 Display 3 Tastatur Anschlüsse 1 Ein-/Ausgangsschnittstelle 2 USB-Anschluss 3 Ladeanschluss Anschluss-Buchse / Handgerät 1 green / S+ 2 white / S- 3 red / E+ 4 black / E- 5 GND © PCE Instruments... -
Page 9: Display
3 Ausgang Obergrenze 4 Masse Display Im Messmodus 1 Auslastung Speicher 7 Batterieanzeige 2 Messkurve 8 eingestellte Abtastrate 3 Kraftanzeige 9 unterer Alamwert 4 oberer Alarmwert 10 erster Peak 5 Löschbedienung 11 minimaler Peak 6 maximaler Peak © PCE Instruments... -
Page 10: Funktionstasten
Zu häufiges oder zu langes Laden beeinträchtigt die Lebensdauer der Batterie. Bei voller Ladung beträgt die Laufzeit bis zu 10 Stunden. Das Gerät ist auch während des Ladevorgangs funktionsfähig. Die Batterie kann ca. 500-mal aufgeladen werden. © PCE Instruments... -
Page 11: Einstellungen
Es kann ein Wert zwischen 6 und 1600 Hz eingestellt werden. Abtastrate Sampling Speed Hinweis: Je höher die Abtastrate, desto geringer ist die Genauigkeit. Höhere Abtastraten sind für dynamische Messungen geeignet, während geringere Abtastraten für statische und langsame Messungen geeignet sind. © PCE Instruments... - Page 12 Wenn Sie hier „Ein“ ausgewählt haben, kann der externe Schalter eingeschaltet werden und das Kraftmessgerät geht in den Ext. Eingang Kurvenaufnahmemodus. External Input Hinweis: Die Aufnahmedauer hängt von der Abtastrate ab. Aufnahmedauer in Sekunden = Anzahl aufgenommener Daten / Abtastrate © PCE Instruments...
- Page 13 Wenn das Kraftmessgerät an einen Computer angeschlossen ist, Serial Port unterbinden die Programme auf dem Computer automatisch die Ausgabefunktion. Veränderung: Wenn sich die Messdaten verändern, findet einmalig eine Ausgabe statt. Stabilisierung: Wenn sich das Messergebnis stabilisiert, findet einmalig eine Ausgabe statt. © PCE Instruments...
- Page 14 Datenübertragung zum PC Daten verloren, wenn die Abtastrate über 800 Hz liegt. Im Gerät bleiben die Messergebnisse aber bestehen. Display Winkel Hier können Sie den Anzeigewinkel einstellen. Zur Auswahl stehen Display Angle hier 0 oder 180 °. © PCE Instruments...
-
Page 15: Betrieb
Drücken Sie die Zurück-Taste, um zurück zum Messbildschirm zu gelangen. Um das Gerät auszuschalten, drücken Sie die Ein/Aus-Taste. Entfernen Sie bei der Variante mit externem Sensor ebenjenen und reinigen Sie das Kraftmessgerät. Es wird empfohlen, das Gerät im Originalkoffer aufzubewahren. © PCE Instruments... -
Page 16: Instandhaltung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... -
Page 17: Safety Notes
We expressly point to our general guarantee terms which can be found in our general terms of business. If you have any questions please contact PCE Instruments. The contact details can be found at the end of this manual. © PCE Instruments... -
Page 18: Specifications
58 g 92 g 92 g Connection 3 m / Hirschmann ELST 5012 PG7 Cell Stainless Steel 17-4PH / IP 65 Device 162 x 82 x 41 mm dimensions Device weight 325 g Further versions on request © PCE Instruments... - Page 19 © PCE Instruments...
-
Page 20: Delivery Contents
1 x force gauge PCE-DFG NF 1 x dynamometric cell 1 x case 1 x USB cable 1 x mains adaptor 1 x software 1 x user manual 1 x calibration certificate System description Device Version with internal dynamometric cell © PCE Instruments... -
Page 21: Interfaces
1 Connection 2 Display 3 Keypad Interfaces 1 Input / output interface 2 USB interface 3 Power connection Housing socket 1 green / S+ 2 white / S- 3 red / E+ 4 black / E- 5 GND © PCE Instruments... -
Page 22: Display
1 memory usage 7 battery level indicator 2 measurement curve 8 set sampling rate 3 force value 9 lower alam value 4 upper alarm value 10 first peak 5 clear by key 11 minimum peak 6 maximum peak © PCE Instruments... -
Page 23: Function Keys
Excessively frequent or long-time charging shortens the battery life. When the battery is fully charged, it will last up to 10 hours of continuous use. The device can also be used during charging. The battery can be charged approx. 500 times. © PCE Instruments... -
Page 24: Settings
Higher sampling rates are suitable for dynamic measurements whereas lower sampling rates are more suitable for static and slow measurements. Calibrate Grav Enter the gravity at the place of calibration. The upper alarm can be set to +/- 9999.9. Alarm Upper © PCE Instruments... - Page 25 If a period between 1 and 60 seconds is selected, the peak value will automatically be measured again after the set time has passed. The peak value can also be re-measured by applying the “Arrow Right key or the “Zero Set“ button. © PCE Instruments...
- Page 26 When the memory is full, all data will automatically be deleted to enable new data to be saved. Factory Test Only relevant for customer service. This window shows the serial number of the device which cannot be changed. © PCE Instruments...
- Page 27 In this window, you can change the output language. English or Language German can be selected. In this window, you can see the circuit diagram of the input port (see Connection chapter 3.2). © PCE Instruments...
-
Page 28: Operation
Please charge the battery before storing the meter for a longer period of time and store the device as well as, if applicable, the external sensors and the accessories in the packaging / carrying case the PCE-DFG NF comes with to protect the technical components. © PCE Instruments... -
Page 29: Warranty
For countries outside the EU, batteries and devices should be disposed of in accordance with your local waste regulations. If you have any questions, please contact PCE Instruments. © PCE Instruments... - Page 30 © PCE Instruments...
- Page 31 PCE Instruments contact information Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
- Page 32 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Specifications are subject to change without notice. © PCE Instruments...
