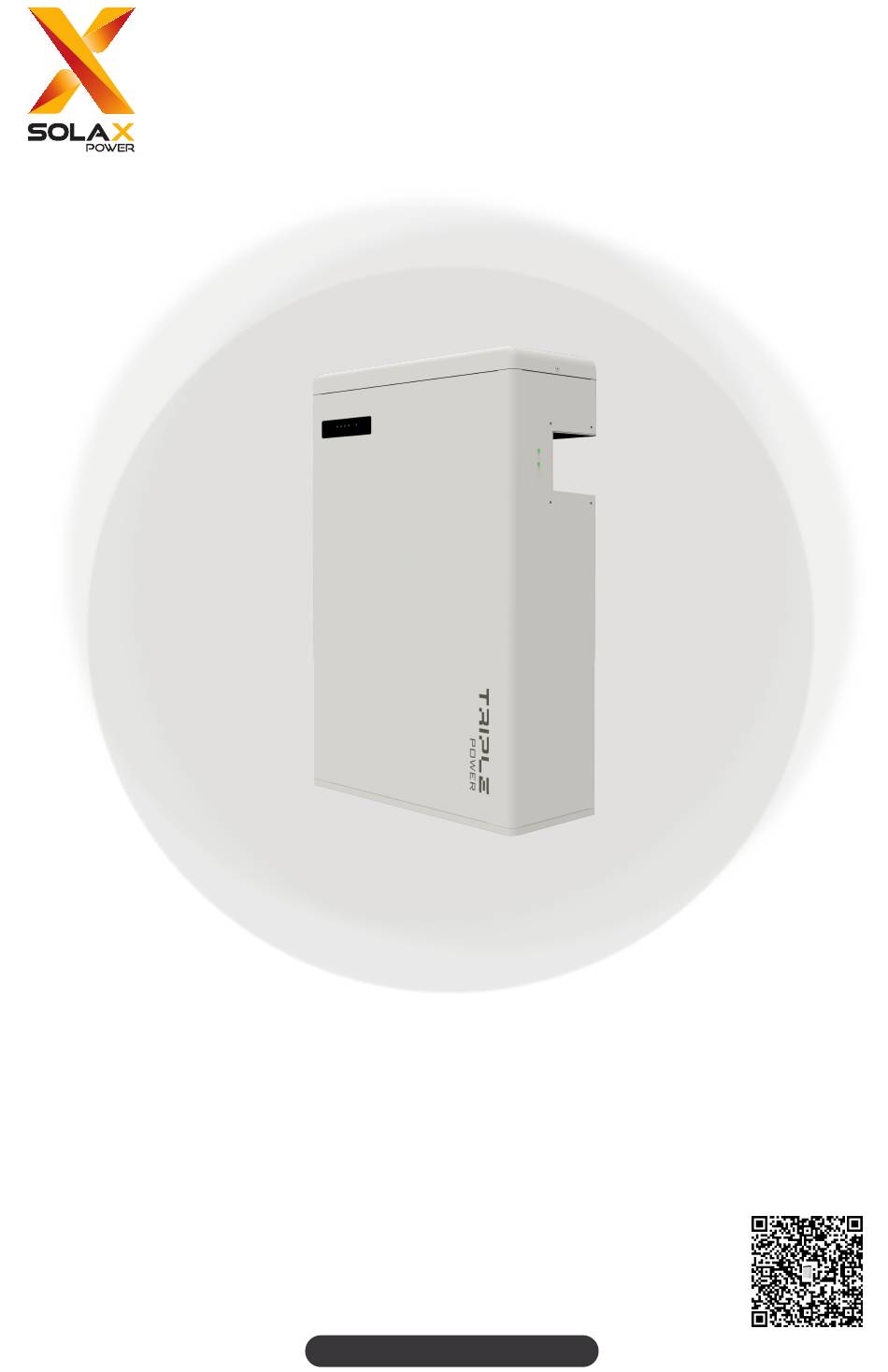

T-BAT-H 5.8
Installation Manual
Version 3.0
eManual in the QR code or
www.solaxpower.com
at http://kb.solaxpower.com/

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the T-BAT H 5.8 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SolaX Power T-BAT H 5.8

Summary of Contents for SolaX Power T-BAT H 5.8

  • Page 1 T-BAT-H 5.8 Installation Manual Version 3.0 eManual in the QR code or www.solaxpower.com at http://kb.solaxpower.com/...

  • Page 3: Table Of Contents

    Table of Contents Safety ........................1 Sicherheit ......................4 Sécurité ......................7 Seguridad......................10 Segurança ......................13 Veiligheid ......................16 Sicurezza ......................19 Bezpieczeństwo ....................22 Bezpečnost .......................25 Säkerhet ......................28 Siguranță ......................31 Безопасност ....................34 Sikkerhed ......................37 Ασφάλεια ....................40 Ohutus .......................43 Turvallisuus ......................46 Sigurnost ......................49 Biztonság ......................52 Sauga ........................55 Drošība .......................58 Bezpečnosť...
  • Page 4 Installation ......................76...

  • Page 5: Safety

    Safety General Notice 1. Contents may be periodically updated or revised. SolaX reserves the right to make improvements or changes in the product(s) and the program(s) described in this manual without the prior notice. 2. The installation and maintenance can only be performed by qualified personnel who: •...
  • Page 6 General Safety Precautions 1. Overvoltage or wrong wiring may damage the battery module and cause combustion which may be extremely dangerous; 2. Leakage of electrolytes or flammable gas may be occurred due to any type of product breakdown; 3. Do not install the battery module in places where flammable and combustible materials are stored, and in which an explosive atmosphere is present;...
  • Page 7 Response to Emergency Situations In case the battery module leaks electrolyte or any other chemical materials, or gas may be generated due to the leakage of battery module, be sure to avoid contact with the discharge at all times. In case of accidentally coming into contact with them, please do as follows: •...

  • Page 8: Sicherheit

    Sicherheit Allgemeiner Hinweis Inhalt kann regelmäßig aktualisiert oder überarbeitet werden. SolaX behält sich das Recht vor, Verbesserungen oder Änderungen an dem/den in diesem Handbuch beschriebenen Produkt(en) und Programm(en) ohne vorherige Ankündigung vorzunehmen. 2. Die Installation und Wartung darf nur von qualifiziertem Personal durchgeführt werden, das: •...
  • Page 9 Allgemeine Sicherheitshinweise 1. Überspannung oder falsche Verkabelung können das Batteriemodul beschädigen und eine Verbrennung verursachen, die äußerst gefährlich sein kann. 2. Bei jeder Art von Produktausfall kann es zum Austreten von Elektrolyten oder brennbaren Gasen kommen. 3. Installieren Sie das Batteriemodul nicht an Orten, an denen entflammbare und brennbare Materialien gelagert werden und an denen eine explosionsfähige Atmosphäre vorhanden ist.
  • Page 10 Reaktion auf Notsituationen Falls aus dem Batteriemodul Elektrolyt oder andere chemische Materialien austreten oder Gas aufgrund des Auslaufens des Batteriemoduls entstehen kann, vermeiden Sie jederzeit den Kontakt mit dem austretenden Material. Falls Sie versehentlich damit in Kontakt kommen, gehen Sie bitte wie folgt vor: •...

  • Page 11: Sécurité

    Sécurité Avis général Le contenu peut être périodiquement mis à jour ou révisé. SolaX se réserve le droit d'apporter des améliorations ou des modifications au(x) produit(s) et au(x) programme(s) décrit(s) dans ce manuel sans préavis. 2. L'installation et le la maintenance ne peuvent être effectués que par du personnel qualifié...
  • Page 12 Consignes générales de sécurité 1. Une surtension ou un câblage incorrect peut endommager le module de batterie et provoquer une combustion qui peut être extrêmement dangereuse ; 2. Des fuites d'électrolytes ou de gaz inflammables peuvent se produire en raison de tout type de panne du produit ;...
  • Page 13 Réactions face à des situations d'urgence Si de l'électrolyte ou toute autre matière chimique fuit du module de batterie, ou si du gaz peut être généré en raison de la fuite du module de batterie, assurez-vous d'éviter tout contact avec la décharge à tout moment. En cas de contact accidentel avec ces matières, veuillez procéder comme suit : •...

  • Page 14: Seguridad

    Seguridad Aviso general 1. Los contenidos pueden actualizarse o revisarse periódicamente. SolaX se reserva el derecho de realizar cambios o mejoras en los productos y programas descritos en el presente manual sin previo aviso. 2. La instalación y la el mantenimiento solo pueden ser realizados por personal cualificado que: •...
  • Page 15 Precauciones generales de seguridad 1. La sobretensión o el cableado incorrecto pueden dañar el módulo de batería y provocar una combustión que puede ser extremadamente peligrosa. 2. Se pueden producir fugas de electrolitos o gases inflamables debido a cualquier tipo de avería del producto.
  • Page 16 Respuesta a situaciones de emergencia En caso de que el módulo de batería pierda electrolito o cualquier otro material químico, o se pueda generar gas debido a la fuga del módulo de batería, asegúrese de evitar el contacto con la descarga en todo momento. En caso de entrar accidentalmente en contacto con dichos materiales, realice lo siguiente: •...

  • Page 17: Segurança

    Segurança Aviso geral 1. O conteúdo pode ser atualizado ou revisto periodicamente. A SolaX reserva-se ao direito de fazer melhorias ou alterações no(s) produto(s) e no(s) programa(s) descrito(s) neste manual sem aviso prévio. 2. A instalação e manutenção só podem ser executadas por pessoal qualificado que: •...
  • Page 18 Precauções Gerais de Segurança 1. Sobretensão ou ligação incorreta podem danificar o módulo de bateria e causar combustão que pode ser extremamente perigosa; 2. Libertação de eletrólitos ou gás inflamável pode ocorrer devido a qualquer tipo de quebra do produto; 3.
  • Page 19 Resposta a Situações de Emergência Caso o módulo de bateria liberte eletrólito ou qualquer outro material químico, ou gás possa ser gerado devido à libertação do módulo de bateria, certifique-se de evitar o contacto com a descarga em todos os momentos. Em caso de contacto acidental com estes, faça o seguinte: •...

  • Page 20: Veiligheid

    Veiligheid Algemene kennisgeving 1. De inhoud kan periodiek worden bijgewerkt of herzien. SolaX behoudt zich het recht voor om zonder voorafgaande kennisgeving verbeteringen of wijzigingen aan te brengen in de producten en de programma's die worden beschreven in deze handleiding. 2.
  • Page 21 Algemene voorzorgsmaatregelen 1. Overspanning of verkeerde bedrading kan de batterijmodule beschadigen en ontbranding veroorzaken, wat uiterst gevaarlijk kan zijn; 2. Lekkage van elektrolyten of brandbaar gas kan optreden als gevolg van elk type productdefect; 3. Installeer de batterijmodule niet op plaatsen waar ontvlambare en brandbare materialen zijn opgeslagen en waar een explosieve atmosfeer aanwezig is;...
  • Page 22 Actie bij noodsituaties In het geval dat de batterijmodule elektrolyt of andere chemische materialen lekt, of als er gas wordt gegenereerd als gevolg van het lekken van de batterijmodule, zorg er dan voor dat u te allen tijde contact met de ontlading vermijdt. Als je er per ongeluk mee in aanraking komt, doe dan het volgende: •...

  • Page 23: Sicurezza

    Sicurezza Avvisi generali 1. Il contenuto può essere soggetto periodicamente ad aggiornamenti o revisioni. SolaX si riserva il diritto di apportare migliorie o modifiche al(i) prodotto(i) e al(i) programma(i) descritti in questo manuale senza alcun preavviso. 2. L'installazione e la manutenzione possono essere eseguite esclusivamente da addetti qualificati, i quali: •...
  • Page 24 Precauzioni generali di sicurezza 1. Sovratensioni o cablaggi errati potrebbero danneggiare il modulo batteria e provocare una combustione, con conseguenze estremamente pericolose. 2. Qualsiasi tipo di guasto del prodotto potrebbe causare la fuoriuscita di elettroliti o di gas infiammabili. 3. Non installare il modulo batteria in luoghi in cui sono conservati materiali infiammabili o combustibili e in presenza di un'atmosfera esplosiva.
  • Page 25 Risposta alle situazioni di emergenza In caso di fuoriuscita di elettroliti o di altri materiali chimici dal modulo batteria, o qualora venga generato del gas a causa di una fuoriuscita dal modulo batteria, evitare in qualsiasi circostanza il contatto con la sostanza fuoriuscita. In caso di contatto accidentale, procedere come indicato di seguito: •...

  • Page 26: Bezpieczeństwo

    Bezpieczeństwo Uwaga ogólna 1. Treść może być co pewien czas aktualizowana lub zmieniana. Firma SolaX zastrzega sobie prawo do wprowadzania ulepszeń lub zmian w produktach i programach opisanych w niniejszej instrukcji bez uprzedniego powiadomienia. 2. Instalację i konserwację z siecią mogą przeprowadzać wyłącznie wykwalifikowani pracownicy, którzy: •...
  • Page 27 Ogólne środki ostrożności 1. Przepięcie lub nieprawidłowe połączenie przewodów może spowodować uszkodzenie modułu akumulatora oraz jego zapłon, co może być bardzo niebezpieczne. 2. W wyniku jakiejkolwiek awarii produktu może dojść do wycieku elektrolitu lub łatwopalnego gazu. 3. Nie należy instalować modułu akumulatora w miejscach, w których są przechowywane materiały łatwopalne i palne oraz w których występuje atmosfera wybuchowa.
  • Page 28 Reagowanie na sytuacje nadzwyczajne Gdy dojdzie do wycieku elektrolitu lub innych materiałów chemicznych z modułu akumulatora lub w wyniku wycieku z modułu akumulatora powstanie gaz, należy przez cały czas unikać kontaktu z wydostającymi się substancjami. W razie przypadkowego kontaktu z nimi należy postępować w następujący sposób: •...

  • Page 29: Bezpečnost

    Bezpečnost Obecné upozornění 1. Obsah může být pravidelně aktualizován nebo revidován. Společnost SolaX si vyhrazuje právo provádět vylepšení nebo změny v produktech a programech popsaných v této příručce bez předchozího upozornění. 2. Instalaci a údržbu může provádět pouze kvalifikovaný personál, který: •...
  • Page 30 Obecná bezpečnostní opatření 1. Přepětí nebo nesprávné zapojení může poškodit bateriový modul a způsobit vznícení, které může být velmi nebezpečné; 2. V důsledku jakéhokoli typu poruchy produktu může dojít k úniku elektrolytů nebo hořlavého plynu; 3. Neinstalujte bateriový modul na místech, kde se skladují hořlavé a vznětlivé materiály a kde je výbušná...
  • Page 31 Reakce na mimořádné situace V případě, že z bateriového modulu uniká elektrolyt nebo jiné chemické materiály, případně se může v důsledku úniku z bateriového modulu tvořit plyn, dbejte na to, abyste se za všech okolností vyhnuli kontaktu s výbojem. V případě náhodného kontaktu s nimi postupujte následovně: •...

  • Page 32: Säkerhet

    Säkerhet Allmänt meddelande 1. Innehållet kan uppdateras eller revideras regelbundet. SolaX förbehåller sig rätten att göra förbättringar eller ändringar i produkten/produkterna och programmet/ programmen som beskrivs i denna handbok utan föregående meddelande. 2. Installation och underhåll kan endast utföras av kvalificerad personal som: •...
  • Page 33 Allmänna säkerhetsföreskrifter 1. Överspänning eller felaktig kabeldragning kan skada batterimodulen och orsaka förbränning som kan vara extremt farlig. 2. Det kan uppstå läckage av elektrolyter eller brandfarlig gas på grund av någon typ av produkthaveri. 3. Installera inte batterimodulen på platser där brandfarliga och brännbara material förvaras och där det finns en explosiv atmosfär.
  • Page 34 Åtgärder vid nödsituationer Om batterimodulen läcker elektrolyt eller andra kemiska material, eller om gas kan bildas på grund av batterimodulens läckage, ska du alltid undvika kontakt med urladdningen. Vid kontakt ska du göra följande: • Vid inandning: Utrym det förorenade området direkt och uppsök omedelbart läkarvård.

  • Page 35: Siguranță

    Siguranță Notă generală 1. Conținutul poate fi actualizat sau revizuit periodic. SolaX își rezervă dreptul de a aduce îmbunătățiri sau modificări produsului (produselor) și programului (programelor) descrise în acest manual fără notificare prealabilă. 2. Instalarea și întreținerea pot fi efectuate numai de personal calificat care: •...
  • Page 36 Măsuri generale de siguranță 1. Supratensiunea sau cablarea greșită pot deteriora modulul de baterie și pot provoca arderea care poate fi extrem de periculoasă; 2. Se pot produce scurgeri de electroliți sau gaz inflamabil din cauza oricărui tip de defecțiune a produsului; 3.
  • Page 37 Răspuns la situații de urgență În cazul în care modulul de baterie pierde electrolit sau orice alte materiale chimice, sau este posibil să se genereze gaz din cauza scurgerii modulului de baterie, asigurați-vă că evitați tot timpul contactul cu descărcarea. În cazul în care intrați accidental în contact cu acestea, vă...

  • Page 38: Безопасност

    Безопасност Общи положения 1. Съдържанието може да се обновява или ревизира периодично. SolaX си запазва правото да прави подобрения или промени в продукта (продуктите) и програмата (програмите), описани в това ръководство, без предизвестие. 2. Монтажът и обслужването следва да се извършват само от квалифицирани техници, които: •...
  • Page 39 Общи мерки за безопасност 1. Пренапрежение или неправилно свързване могат да повредят батерийния модул и да причинят възпламеняване, което може да бъде изключително опасно. 2. Всяка повреда на продукта може да причини изтичане на електролити или запалим газ. 3. Не инсталирайте батерийния модул на места, където се съхраняват запалителни и избухливи...
  • Page 40 Реагиране при извънредни ситуации Ако от батерийния модул изтече електролит или друг химически материал, или ако се образува газ поради изтичане на батерийния модул, задължително избягвате контакт с изтеклия материал. При случаен контакт с изтекли материали направете следното: • При вдишване: Напуснете замърсената зона незабавно и веднага потърсете медицинска...

  • Page 41: Sikkerhed

    Sikkerhed Generel meddelelse 1. Indholdet kan blive opdateret eller revideret regelmæssigt. SolaX forbeholder sig retten til at foretage forbedringer eller ændringer i produktet/produkterne og programmerne beskrevet i denne manual uden forudgående varsel. 2. Installation og vedligeholdelse kan kun udføres af kvalificeret personale, som: •...
  • Page 42 Generelle sikkerhedsforanstaltninger 1. Overspænding eller forkert ledningsføring kan beskadige batterimodulet og forårsage forbrænding, hvilket kan være yderst farligt; 2. Lækage af elektrolytter eller brandfarlig gas kan forekomme på grund af enhver form for produktnedbrydning; 3. Installer ikke batterimodulet på steder, hvor brændbare og brændbare materialer opbevares, og hvor der er en eksplosiv atmosfære;...
  • Page 43 Reaktion på nødsituationer Hvis batterimodulet lækker elektrolytter eller andre kemiske materialer, eller der kan genereres gas på grund af lækage af batterimodulet, skal du sørge for at undgå kontakt med udladningen til enhver tid. I tilfælde af utilsigtet at komme i kontakt med dem, skal du gøre følgende: •...

  • Page 44: Ασφάλεια

    Ασφάλεια Γενικές ειδοποιήσεις Τα περιεχόμενα μπορεί να ενημερώνονται ή να αναθεωρούνται περιοδικά. Η SolaX διατηρεί το δικαίωμα να προχωρήσει σε βελτιώσεις ή αλλαγές στο προιόν(τα) και το πρόγραμμα(τα) που περιγράφονται σε αυτό το εγχειρίδιο χωρίς προηγούμενη ειδοποίηση. Η εγκατάσταση και συντήρηση μπορούν να πραγματοποιηθούν μόνο από εξειδικευμένο...
  • Page 45 Γενικές προφυλάξεις ασφαλείας 1. Η υπέρταση ή η λανθασμένη καλωδίωση μπορεί να προκαλέσει βλάβη στη μονάδα μπαταρίας και να προκαλέσει καύση, η οποία μπορεί να είναι εξαιρετικά επικίνδυνη, 2. Μπορεί να προκύψει διαρροή ηλεκτρολυτών ή εύφλεκτων αερίων λόγω οποιασδήποτε βλάβης του προϊόντος, 3.
  • Page 46 Αντίδραση σε καταστάσεις έκτακτης ανάγκης Σε περίπτωση που η μονάδα μπαταρίας παρουσιάζει διαρροή ηλεκτρολύτη ή άλλων χημικών υλικών ή μπορεί να δημιουργηθεί αέριο λόγω διαρροής της μονάδας μπαταρίας, φροντίστε να αποφύγετε την επαφή με την εκροή ανά πάσα στιγμή. Σε περίπτωση τυχαίας επαφής...

  • Page 47: Ohutus

    Ohutus Üldised märkused 1. Sisu võidakse perioodiliselt ajakohastada või läbi vaadata. SolaX jätab endale õiguse teha selles juhendis kirjeldatud tootes (toodetes) ja programmi(de)s parandusi või muudatusi ilma eelneva etteteatamiseta. 2. Paigaldamist ja hooldust võivad teha ainult kvalifitseeritud töötajad, kes: • on litsentseeritud ja/või vastavad riiklikele ja kohalikele õiguseeskirjadele; •...
  • Page 48 Üldised ettevaatusabinõud 1. Ülepinge või vale juhtmestik võib akusüsteemi kahjustada ja põhjustada äärmiselt ohtliku tulekahju. 2. Elektrolüütide või tuleohtlike gaaside lekkimine võib toimuda igasuguse toote rikke tõttu. 3. Ärge paigaldage akumoodulit kohtadesse, kus hoitakse kergestisüttivaid ja -põlevaid materjale ning kus on plahvatusohtlik keskkond. 4.
  • Page 49 Hädaolukorras reageerimine Kui akumoodul lekib elektrolüüti või muid keemilisi materjale või kui akumooduli lekke tõttu võib tekkida gaas, vältige alati kontakti tühjenemisega. Kui puutute nendega kogemata kokku, toimige järgmiselt. • Sissehingamise korral: lahkuge kohe saastunud alalt ja pöörduge viivitamatult arsti poole.

  • Page 50: Turvallisuus

    Turvallisuus Yleinen ilmoitus 1. Sisältöä saatetaan päivittää tai muuttaa ajoittain. SolaX varaa oikeuden tehdä parannuksia ja muutoksia tässä oppaassa kuvattuihin tuotteisiin ja ohjelmiin ilman ennakkoilmoitusta. 2. Asennus ja huolto on annettava sellaisen pätevän henkilöstön hoidettavaksi, joka täyttää seuraavat vaatimukset: • on lisensoitu ja/tai täyttää osavaltion ja paikallisen lainsäädännön vaatimukset •...
  • Page 51 Yleiset varotoimet 1. Ylijännite tai virheelliset kytkennät voivat vahingoittaa akkumoduulia ja aiheuttaa palamisen, joka voi olla erittäin vaarallista. 2. Elektrolyyttien tai syttyvien kaasujen vuoto voi tapahtua minkä tahansa tuotevian vuoksi. 3. Älä asenna akkumoduulia paikkoihin, joissa säilytetään syttyviä tai palavia materiaaleja tai joissa on räjähdysaltis ilmakehä.
  • Page 52 Reagointi hätätilanteisiin Jos akkumoduulista vuotaa elektrolyyttiä tai muita kemikaaleja tai akkumoduulin vuoto voi synnyttää kaasua, älä koskaan kosketa päästöjä. Jos joudut vahingossa kosketuksiin niiden kanssa, toimi seuraavasti: • Sisäänhengitettynä: Poistu saastuneelta alueelta välittömästi ja hakeudu välittömästi lääkärin hoitoon. • Roiskeet silmiin: Huuhtele silmiä juoksevalla vedellä 15 minuutin ajan ja hakeudu lääkärin hoitoon.

  • Page 53: Sigurnost

    Sigurnost Opća obavijest 1. Sadržaj se može povremeno ažurirati ili mijenjati. Tvrtka SolaX zadržava pravo izvršiti poboljšanja ili izmjene na proizvodima i programima opisanim u ovom priručniku bez prethodne obavijesti. 2. Ugradnju i održavanje smije vršiti samo kvalificirano osoblje koje: •...
  • Page 54 Opće mjere opreza 1. Prenapon ili pogrešno ožičenje može oštetiti modul baterije i uzrokovati zapaljenje koje može biti izuzetno opasno. 2. Do curenja elektrolita ili zapaljivog plina može doći zbog bilo koje vrste kvara na proizvodu. 3. Ne ugrađujte modul baterije na mjesta gdje su pohranjeni zapaljivi i sagorljivi materijali i u kojima je prisutna eksplozivna atmosfera.
  • Page 55 Reakcija u slučajevima nužde U slučaju da iz modula baterije curi elektrolit ili bilo koji drugi kemijski materijal ili može nastati plin zbog curenja modula baterije, uvijek vodite računa da izbjegavate kontakt s curenjem. U slučaju da slučajno dođete u dodir s curenjem, učinite sljedeće: •...

  • Page 56: Biztonság

    Biztonság Általános tájékoztató 1. A tájékoztatás tartalma időről időre frissülhet vagy átdolgozásra kerülhet. A SolaX fenntartja a jogot az ebben a kézikönyvben ismertetett termék(ek) és a program(ok) előzetes értesítés nélkül történő javítására. 2. A telepítést és a karbantartást kizárólag olyan képesített személyzet végezheti, amely: •...
  • Page 57 Általános biztonsági óvintézkedések 1. A túlfeszültség vagy a rossz vezetékezés károsíthatja az akkumulátormodult, és égést okozhat, ami rendkívül veszélyes lehet; 2. Elektrolitok vagy gyúlékony gázok szivároghatnak a termék bármilyen típusú meghibásodása miatt; 3. Ne helyezze az akkumulátormodult olyan helyre, ahol gyúlékony és éghető anyagokat tárolnak, és ahol robbanásveszélyes légkör van;...
  • Page 58 Vészhelyzetekre adott válasz Abban az esetben, ha az akkumulátormodulból elektrolit vagy más vegyi anyag szivárog, vagy gáz keletkezhet az akkumulátormodul szivárgása miatt, ügyeljen arra, hogy soha ne érjen a kiszivárgott anyaghoz. Ha véletlenül mégis hozzáér, kérjük, tegye a következőket: • Belélegzés esetén: Azonnal hagyja el a szennyezett területet, és azonnal forduljon orvoshoz;...

  • Page 59: Sauga

    Sauga Bendroji pastaba 1. Turinys gali būti periodiškai atnaujinamas arba peržiūrimas. „SolaX“ pasilieka teisę tobulinti ar keisti šiame vadove aprašytą (-us) produktą (-us) ir programą (-as) be išankstinio įspėjimo. 2. Montavimo ir techninės priežiūros gali atlikti tik kvalifikuoti darbuotojai, kurie: •...
  • Page 60 Bendrosios saugos priemonės 1. Viršįtampis arba netinkama elektros instaliacija gali sugadinti akumuliatoriaus modulį ir sukelti degimą – tai gali būti ypač pavojinga. 2. Elektrolitų ar degiųjų dujų nuotėkis gali atsirasti dėl bet kokios rūšies gaminio gedimo. 3. Nemontuokite akumuliatoriaus modulio vietose, kuriose laikomos degios medžiagos ir kuriose yra sprogi aplinka.
  • Page 61 Reagavimas į avarines situacijas Jei iš akumuliatoriaus modulio išteka elektrolitas ar kitos cheminės medžiagos arba dėl akumuliatoriaus modulio nuotėkio gali susidaryti dujų, būtinai venkite sąlyčio su ištekėjusiomis medžiagomis. Jei atsitiktinai atsirastų kontaktas su jomis, atlikite toliau nurodytus veiksmus. • Įkvėpus: nedelsdami palikite užterštą vietą ir iš karto kreipkitės į gydytoją. •...

  • Page 62: Drošība

    Drošība Vispārīgs paziņojums 1. Saturs periodiski var tikt atjaunots vai pārskatīts. SolaX patur tiesības bez iepriekšēja brīdinājuma veikt šajā rokasgrāmatā aprakstītā(-o) izstrādājuma(-u) un programmas(-u) uzlabojumus un izmaiņas. 2. Uzstādīšanu un apkopi var veikt tikai kvalificēts personāls, kas atbilst šādām prasībām: •...
  • Page 63 Vispārīgi drošības pasākumi 1. Pārspriegums vai nepareiza elektroinstalācija var sabojāt akumulatora moduli un izraisīt aizdegšanos, kas var būt ārkārtīgi bīstami; 2. Jebkāda veida produkta bojājuma dēļ var rasties elektrolītu vai uzliesmojošu gāzu noplūde; 3. Neuzstādiet akumulatora moduli vietās, kur tiek glabāti viegli uzliesmojoši un viegli degoši materiāli un kur ir sprādzienbīstama vide;...
  • Page 64 Reakcija ārkārtas situācijās Ja no akumulatora moduļa rodas elektrolīta vai citu ķīmisku materiālu noplūde, vai akumulatora moduļa noplūdes dēļ var rasties gāze, vienmēr izvairieties no saskares ar izplūdes materiālu. Ja nejauši saskaraties ar to, lūdzu, rīkojieties šādi: • Ieelpošanas gadījumā: Nekavējoties atstājiet piesārņoto vietu un meklējiet medicīnisko palīdzību;...

  • Page 65: Bezpečnosť

    Bezpečnosť Všeobecné upozornenia 1. Obsah dokumentu môže byť pravidelne aktualizovaný alebo revidovaný. Spoločnosť SolaX si vyhradzuje právo na akékoľvek zlepšenia a zmeny produktu (produktov) a programu (programov) popísaných v tomto návode bez predchádzajúceho upozornenia. 2. Inštaláciu a údržbu môže vykonávať len kvalifikovaný personál, ktorý: •...
  • Page 66 Všeobecné bezpečnostné opatrenia 1. Prepätie alebo nesprávne zapojenie môže poškodiť modul batérie a spôsobiť vznietenie, ktoré môže byť veľmi nebezpečné; 2. Únik elektrolytov alebo horľavého plynu môže nastať v dôsledku akéhokoľvek typu poškodenia výrobku; 3. Batériový modul neinštalujte na miestach, kde sa skladujú horľavé a zápalné materiály ani do výbušného prostredia;...
  • Page 67 Reakcia na núdzové situácie V prípade, že z batériového modulu uniká elektrolyt alebo iné chemické látky, či z batériového modulu uniká plyn, dbajte na to, aby ste s nimi neprišli do kontaktu. V prípade náhodného kontaktu s nimi postupujte nasledovne: •...

  • Page 68: Bezpečnosť

    Bezpečnosť Všeobecné upozornenia 1. Obsah dokumentu môže byť pravidelne aktualizovaný alebo revidovaný. Spoločnosť SolaX si vyhradzuje právo na akékoľvek zlepšenia a zmeny produktu (produktov) a programu (programov) popísaných v tomto návode bez predchádzajúceho upozornenia. 2. Inštaláciu a údržbu môže vykonávať len kvalifikovaný personál, ktorý: •...
  • Page 69 Splošni varnostni ukrepi 1. Prenapetost ali napačna napeljava lahko poškoduje baterijski modul in povzroči izgorevanje, ki je lahko zelo nevarno; 2. Zaradi katere koli vrste okvare izdelka lahko pride do uhajanja elektrolitov ali vnetljivega plina; 3. Baterijskega modula ne nameščajte na mestih, kjer so shranjeni vnetljivi in gorljivi materiali in kjer je prisotno eksplozivno ozračje;...
  • Page 70 Odziv na izredne razmere Če baterijski modul pušča elektrolit ali druge kemične snovi ali če se zaradi puščanja baterijskega modula lahko pojavi plin, se vedno izogibajte stiku z izpustom. Če z njimi po naključju pridete v stik, ravnajte, kot sledi: •...

  • Page 71: Güvenlik

    Güvenlik Genel Bildirim 1. İçindekiler periyodik olarak güncellenebilir veya revize edilebilir. SolaX, önceden haber vermeksizin ürün(ler) ve bu kılavuzda açıklanan program(lar) üzerinde iyileştirme veya değişiklik yapma hakkını saklı tutar. 2. Kurulum ve bakım sadece aşağıdaki niteliklere sahip kalifiye personel tarafından gerçekleştirilebilir: •...
  • Page 72 Genel Güvenlik Önlemleri 1. Aşırı gerilim veya yanlış kablolama, akü modülüne zarar verebilir ve son derece tehlikeli olabilecek yanmaya neden olabilir; 2. Herhangi bir ürün bozulmasından dolayı elektrolit veya yanıcı gaz sızıntısı meydana gelebilir; 3. Akü modülünü yanıcı ve alevlenebilir maddelerin depolandığı ve patlayıcı ortam bulunan yerlere kurmayın;...
  • Page 73 Acil Durumlara Müdahale Akü modülünün elektrolit veya diğer kimyasal maddeler sızdırması veya akü modülünün sızdırması nedeniyle gaz oluşması durumunda deşarj ile temastan her zaman kaçındığınızdan emin olun. Yanlışlıkla bunlara temasa geçmeniz durumunda lütfen aşağıdakileri yapın: • Solunması halinde: Kirlenmiş alanı hemen terk edin ve hemen tıbbi yardım alın; •...

  • Page 74: Segurança

    Segurança Aviso Geral 1. Os conteúdos podem ser periodicamente atualizados ou revistos. A SolaX se reserva o direito de efetuar melhorias ou mudanças no(s) produto(s) e no(s) programa(s) descrito(s) neste manual sem aviso prévio. 2. A instalação e a manutenção apenas podem ser realizadas por pessoal qualificado que: •...
  • Page 75 Precauções Gerais de Segurança 1. A sobretensão ou a cablagem errada pode danificar o módulo de bateria e causar combustão, o que pode ser extremamente perigoso; 2. Pode ocorrer vazamento de eletrólitos ou gás inflamável devido a qualquer tipo de avaria no produto;...
  • Page 76 Situações de Resposta à Emergência Caso o módulo de bateria vaze o eletrólito ou quaisquer outros materiais químicos, ou o gás possa ser gerado devido ao vazamento do módulo de bateria, certifique-se de evitar sempre contato com a descarga. Caso entre acidentalmente em contato com eles, por favor faça o seguinte: •...
  • Page 77 ‫ةمالسلا‬ ‫م ل احظات عامة‬ ‫ بالحق في إجراء تحسينات أو تغييرات في المنتج‬SolaX ‫1. قد ت ُ حد ّ ث المحتويات أو ت ُ راجع بشكل دوري. تحتفظ‬ .‫(المنتجات) والبرنامج (البرامج) الموصوفة في هذا الدليل دون إشعار مسبق‬ :‫2. ل ا يمكن إجراء التركيب والصيانة إ ل ا بواسطة فنيين مؤهلين‬ .‫تكون...
  • Page 78 ‫احتياطات الس ل امة العامة‬ ‫قد يؤدي فرط الجهد أو توصي ل ات ا ل أس ل اك الخاطئة إلى تلف وحدة البطارية ويسبب ا ل احتراق الذي قد يكون‬ .‫خطير ً ا للغاية‬ .‫قد يحدث تسرب في ا ل إلكتروليتات أو الغازات القابلة ل ل اشتعال بسبب أي نوع من تعط ّ ل المنتج‬ ‫ل...
  • Page 79 Installation ‫ا ل استجابة لحا ل ات الطوارئ‬ ،‫في حالة تسرب الكهارل من وحدة البطارية أو أي مواد كيميائية أخرى، أو غاز قد يتولد بسبب تسرب وحدة البطارية‬ :‫فتأكد من تجنب م ل امسة التفريغ في جميع ا ل أوقات. في حالة م ل امستهم عن طريق الخطأ، يرجى القيام بما يلي‬ .‫في...
  • Page 80 And both the charging cables meet the requirements of B2ca. 3. There are two models of BMS: T-BAT H 5.8 and T-BAT H 5.8 V2. It will be delivered based on the actual situation.
  • Page 81 Battery Module (HV11550/ HV11550 V2) Power cable (650 mm) Power cable (650 mm) RS485 communication × 1 * × 1 * cable (650 mm) × 1 Battery module × 1 M5×18 External hexagon combination bolt × 1 Cover plate M4 screw Expansion bolt ×...
  • Page 82 Priestor pre inštaláciu / Prostor za namestitev / Kurulum Alanı / Espaço de Instalação / ‫مساحة التركيب‬ word T-BAT H 5.8 320 to 380 mm 320 to 380 mm T-BAT H 5.8 V2 Three groups 320 to 380 mm 320 to 380 mm...
  • Page 83 Installation Tools / Installationswerkzeuge / Outils d'installation / Herramientas de instalación / Ferramentas de instalação / Installatiemiddelen / Utensili di installazione / Narzędzia do instalacji / Instalační nástroje / Verktyg för installation / Instrumente de instalare / Монтажни инструменти / Monteringsværktøjer / Εργαλεία εγκατάστασης /Paigaldamise tööriistad / Asennustyökalut / Alati za ugradnju / Telepítő...
  • Page 84 ‫التركيب‬ word *Note: The steps for installing T-BAT H 5.8 and T-BAT H 5.8 V2 are the same. Wall Mounting / Wandmontage / Montage mural / Montaje en pared / Montagem na parede / Wandmontage / Montaggio a parete / Montaż naścienny / Montáž na stěnu / Väggmontering / Montare pe perete / Стенен...
  • Page 85 Drill holes Ø10 drill 90° >50 mm A spirit level needs to be used to ensure the wall bracket is even. 13 N·m...
  • Page 86 Attach the battery to the wall bracket T-BAT H 5.8 T-BAT H 5.8 V2 Tighten the screw on the right side T-BAT H 5.8 T-BAT H 5.8 V2 5 N·m *Note: The battery should be flush against the wall and shouldn’t wobble.
  • Page 87 T-BAT H 5.8 T-BAT H 5.8 V2 *Note: The steps to install a battery module are the same as the BMS. The distance between two battery modules must be between 320 mm and 380 mm, and the recommended distance is 350 mm.
  • Page 88 Drill holes Ø10 drill 90° >50 mm A spirit level needs to be used to ensure the wall bracket is even. 13 N·m...
  • Page 89 Attach the battery to the wall bracket T-BAT H 5.8 V2 T-BAT H 5.8 Tighten the screw on the right side T-BAT H 5.8 T-BAT H 5.8 V2 5 N·m *Note: The battery should be flush against the wall and shouldn’t wobble.
  • Page 90 left side view Wall bracket 235 mm <height< 240 mm *Note: To prevent the battery from becoming moist, it is recommended to place a foam cushion, or other cushion made up of other materials, with a height of 3 cm to 4 cm, under the battery.
  • Page 91 PE Connection / Schutzerdungs-Anschluss / Connexion PE / Conexión PE / Ligação à Terra / PE-aansluiting / Collegamento PE / Połączenie PE / PE připojení / PE-anslutning / Conexiune PE / PE връзка (земя) / Jordforbindelse / Σύνδεση PE / PE ühendus / PE-yhteys / PE priključak / PE bekötés / PE (apsauginio įžeminimo) kontaktas / PE savienojums / Pripojenie ochranného vodiča / PE povezava / PE Bağlantısı...
  • Page 92 Communication Connection (connecting to inverter) / Kommunikations-Anschluss (Verbindung zum Wechselrichter) / Branchement de communication (connexion à l'onduleur) / Conexión de comunicación (conexión al inversor) / Ligação à comunicação (ligar ao inversor) / Communicatie-aansluiting (aansluiting op omvormer) / Collegamento comunicazione (collegamento all'inverter) / Połączenie komunikacyjne (połączenie z falownikiem) / Komunikační...
  • Page 93 RS485 Communication Cable (BMS to Battery or Battery to Battery) / RS485 Kommunikationskabel (BMS mit Batterie oder Batterie mit Batterie) / Câble de communication RS485 (BMS vers batterie ou batterie vers batterie) / Cable de comunicación RS485 (de BMS a batería o de batería a batería) / Cabo de comunicação RS485 (BMS à...
  • Page 94 Ledningsføring / Καλωδίωση / Juhtmed / Kytkennät / Ožičenje / Vezetékezés / Elektros instaliacija / Elektroinstalācija / Zapojenie / Ožičenje / Kablolama / Fiação / ‫توصيالت األسالك‬ Cable connection for the right side T-BAT H 5.8/ T-BAT H 5.8 V2 T-BAT H 5.8 series-connected...
  • Page 95 Power cable connection between T-BAT H 5.8 (T-BAT H 5.8 V2) and HV11550 (HV11550 V2) T-BAT H 5.8 BMS to battery module (left YPLUG side): YPLUG XPLUG series-connected • "-" to "+"; cable • "YPLUG" to "XPLUG"; Battery module (right side): •...
  • Page 96 BMS to battery module: "RS485II" on the BMS to "RS485I" on the battery module; *Note: 1. If there is only a T-BAT H 5.8, the RS485 communication cable does not need to be connected; 2. If more than 2 battery modules (including 2) need to be connected, do as follows: •...
  • Page 97 T-BAT H 5.8 V2 RS485I RS485II RS485 tighten communication cable left side of Battery RS485I RS485II Clockwise the rotation wrench to tighten tighten the RS485 communication cable after finishing connection. right side of Battery left side of Battery *Note: For the colour code wiring diagram of the RS485 communication cable, please...
  • Page 98 Installation Manual of inverter. T-BAT H 5.8 V2 *Note: 1. The user must make sure that the electricity is turned off before wiring the BMS into the inverter; 2. A positive click will be felt when correctly inserting the power cable into the corresponding positive (BAT+)/negative (BAT-) ports on the inverter;...
  • Page 99 Cover plates needs to be installed on both sides. The installation steps are available for both BMS and battery module. Take the right side of T-BAT H 5.8 V2 as an example. Y P L U G Y P L U G...
  • Page 100 tighten M4 screws to secure "cover plate 2" YPLU G on both sides R S485 I I 1 N·m tighten M4 screws to secure "cover plate 1" on both sides corrugated pipe 1 N·m *Note: A corrugated pipe with an inner diameter of over 45 mm is recommended for use to keep cable insulation in place and avoid potential damages.
  • Page 101 *Note: The system must be turned off before disassembling the power cable. Otherwise, it may produce an arc discharge that causes a serious injury. *Note: The steps for disassemble cables on the T-BAT H 5.8 or T-BAT H 5.8 V2 are the same.
  • Page 102 ‫قم بتشغيل النظام‬ Sistemin Gücü / Ligar o sistema / The steps for power on T-BAT H 5.8 or T-BAT H 5.8 V2 are the same. Take the power-on procedure of T-BAT H 5.8 V2 as an example, with details as below:...
  • Page 103 LED Indicators / LED-Indikatoren / Indicateurs LED / Indicadores LED / Indicadores LED / LED-indicatoren / Indicatori LED / Wskaźniki LED / LED indikátory / LED-indikatorer / Indicatori LED / LED индикатори / LED-indikatorer / Ενδεικτικές λυχνίες LED / LED- indikaatorid / LED-merkkivalot / LED pokazatelji / LED kijelzők / LED indikatoriai / LED indikatori / LED indikátory / LED kazalniki / LED Göstergeleri / Indicadores LED / LED ‫مؤشرات‬...
  • Page 104 T-BAT H 5.8 V2 T-BAT H 5.8 V2 × 1 100-131 T-BAT H 11.5 V2 T-BAT H 5.8 V2 × 1 + HV11550 V2 × 1 11.5 200-262 T-BAT H 17.3 V2 T-BAT H 5.8 V2 × 1 + HV11550 V2 × 2 17.3...
  • Page 105 Contact Information UNITED KINGDOM AUSTRALIA Unit C-D Riversdale House, Riversdale 21 Nicholas Dr, Dandenong South VIC 3175 Road, Atherstone, CV9 1FA +61 1300 476 529 +44 (0) 2476 586 998 service@solaxpower.com service.uk@solaxpower.com TURKEY GERMANY KIZILSARAY MAH. 76 SK. LATİF AYKUT Am Tullnaupark 8, 90402 Nürnberg, İŞMERKEZİ...
  • Page 107 Warranty Registration Form For Customer (Compulsory) Name Country Phone Number Email Address State Zip Code Product Serial Number Date of Commissioning Installation Company Name Installer Name Electrician License No. For Installer Module ( If Any ) Module Brand Module Size(W) Number of String Number of Panel Per String Battery ( If Any )
