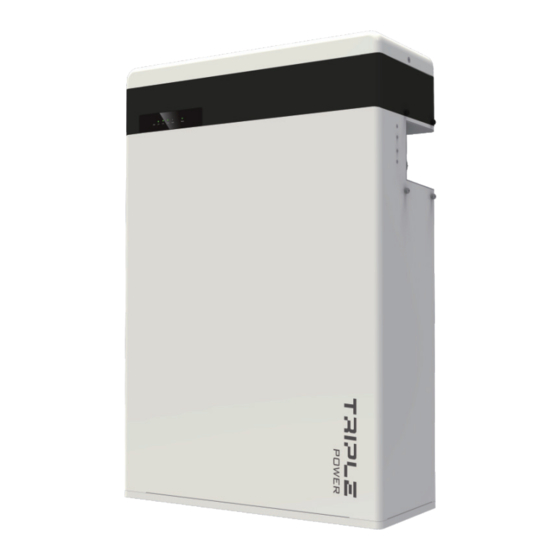

T-BAT SYS-HV
• Design sistematico, ottimizzazione approfondita e
connessione con gli inverter ibridi Solax
• Il tipo più sicuro di batteria LiFePO, adozione di processori
ad alte prestazioni, dispositivi di marca internazionale,
migliore stabilità
• Ciclo di vita lungo, più di 6000 volte rispetto al normale
• Certificato di sicurezza TUV, CE, UL, UN38.3 ecc.
• Diagnosi, aggiornamento e manutenzione dei guasti a
distanza
• Tecnologia di rifornimento automatico dell'alimentazione
per evitare che la batteria si scarichi eccessivamente
• Interfacce di comunicazione multiple: RS485, CAN
• Funzione parallela per espansione, fino a un massimo 8 pz
• Montaggio a pavimento o a parete
• IP65, supporto per installazione interna ed esterna
T-BAT H 5.8
Tensione nominale [V]
115,2
Range tensione di funzionamento [V]
100~131
Tipologia batteria
Ioni di litio /LFP)
Capacità totale [kWh]
5,8
Energia utilizzabile [kWh]
5,1
Gradi di efficienza faradica [%]
99
Grado di efficienza batteria [%]
95
Potenza standard [kW]
2,8
Potenza massima [kW]
4,0
Corrente di carica/scarica consigliata [A]
25
Corrente di carica/scarica max. [A]
35
Corrente di cortocircuito [A]
760
Cicli di vita [90% DOD]
>6000 cicli
Garanzia (anni)
10
Intervallo temperatura di lavoro disponibile [°C]
Intervallo temperatura in carica [°C]
Umidità [%]
Max altitudine di funzionamento [m]
Classe di protezione
Sistema inverter
Batteria-Inverter (BMS)
Porta raccolta dati/Aggiornamento
Indicatore LED di controllo (modalità di lavoro)
Indicatore di controllo principale
LED modulo batteria
Reset
Sistema di accensione
Sicurezza
Numero UN
Classificazione materiali pericolosi
Requisiti test di trasporto
Dimensioni
474*193*708
Peso netto [Kg]
72,2
[1] Condizioni di test: DOD 90%, caricabatteria e scaricatore 0,2°C @ +25°C
La batteria Triple Power potrebbe essere scalabile fino a 4 moduli, per un totale di 23,0 kWh.
Solo per installazione interna
L'energia utilizzabile del sistema può variare a seconda del modello dell'inverter
Massimo la corrente di carica/scarica può variare a seconda del modello dell'inverter
T-BAT H 5.8
HV11550
T-BAT H 11.5
T-BAT H 17.3
T-BAT H 23
230,4
345,6
460,8
200~262
300~393
400~524
Ioni di litio /LFP)
Ioni di litio /LFP)
Ioni di litio /LFP)
11,5
17,3
23,0
10,4
15,5
20,7
99
99
99
95
95
95
5,7
8,6
11,5
8,0
12,0
16,1
25
25
25
35
35
35
760
760
760
>6000 cicli
>6000 cicli
>6000 cicli
10
10
10
0 ~ +55
5 ~ +48
4~100 (condensazione)
<2000
IP55
CAN2.0
RS485
CAN2.0
1 LED
4 LED (25%, 50%, 75%, 100%)
2 LED
Button
Pulsante×1+Interruttore×1
CE, RCM, IEC62619, UL1973, ROHS, REACH
UN3840
Classe 9
UN38.3
474*193*708 + 474*193*647
474*193*708 + (474*193*647) x2
474*193*708 + (474*193*647) x3
72.2+68,5 x3
72,2+68,5
72,2*68,5 x2
V2.0 Le informazioni possono essere apportate modifiche senza preavviso.
650.00011.00
