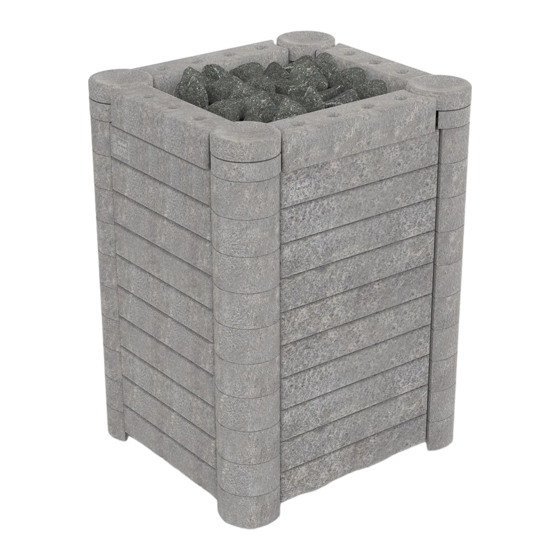

NIMBUS HEATER
NIM-90NS
NIM-180NS
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
Super Nimbus V12
18,0 kW
21,0 kW
24,0 kW
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
NIM-105NS
NIM-180NS-V12
Super Nimbus
15,0 kW
18,0 kW
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
NIM-120NS
NIM-210NS-V12
MANUAL
NIM-150NS
NIM-240NS-V12
Nimbus
9,0 kW
10,5 kW
12,0 kW
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sawo NIM-90NS
Summary of Contents for Sawo NIM-90NS
- Page 1 NIM-210NS-V12 NIM-180NS NIM-240NS-V12 NIM-180NS-V12 Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. Super Nimbus V12 18,0 kW 21,0 kW 24,0 kW Super Nimbus...
-
Page 2: Table Of Contents
SISÄLLYSLUETTELO Turvaohjeet ..............4 Käyttäjälle: ..............4 Asentajalle: ..............6 Kiukaan asentaminen ............ 8 Kytkentäkaavio ............10 Sensorin sijainti (NS-mallit) ..........12 Kiuaskivet ..............13 Vuolukivien latominen kiukaaseen .........14 Kivien latominen kiukaaseen.........14 Saunahuoneen lämmitys ..........16 Ilmanvaihto ..............18 Eristys ................18 Saunan huolto .............20 Vianetsintäkaavio ............22 Varaosat ..............24 Tekniset tiedot.............24 LUE ERITYISEN HUOLEL-... - Page 3 TABLE OF CONTENTS Safety instructions ............5 For user: ..............5 For technicians: ............7 Heater installation ............9 Electrical diagram ............10 Sensor location (NS-MODELS) ........12 Heater stones ..............13 Loading soapstones into the heater ......15 Loading stones into the heater ........15 Heating of the sauna room ...........17 Air ventilation ..............19 Insulation ..............19...
-
Page 4: Turvaohjeet
TURVAOHJEET Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asennusta tai saunan käyttöä. Käyttäjälle: • Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyy- siset tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä kiuasta turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö. -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
Asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (Katso sivu 9). • Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. • Julkisessa käytössä olevaan kiukaaseen, jossa on viikkoajastin tai kauko-ohjaus mahdollisuus on asennettava erillinen ovitunnistin saunan oveen. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 9). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Kytkentäkaavio
KIUKAAN ASENNUS Kiuas on mahdollista sijoittaa mihin vain saunahuoneessa, lukuunottamatta syvennystä. Turvallisuussyistä annettuja minimisuojaetäisyyksiä (Katso sivu 9) sekä kuutiotilavuuksia (kts. sivu 24, tekniset tiedot) tulee noudattaa. Saunaan saa asentaa vain yhden kiukaan, ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa kiukaan kiinnittäminen lattiaan on säädetty lailla. -
Page 9: Heater Installation
Refer to the electrical diagram (See page 10). Kuva 2 Minimisuojaetäisyydet (mm) Minimum safety distances (mm) Fig. 2 MIN. 110 MIN. 120 MIN. 130 MIN. MIN. MIN. NIM-90NS NIM-105NS NIM-120NS MIN. 160 MIN. 160 MIN. MIN. NIM-150NS NIM-180NS-V12 NIM-180NS NIM-210NS-V12 NIM-240NS-V12... -
Page 10: Electrical Diagram
6,0 kW NIM-120NS MODEL TERMINAL 1 (kW) TERMINAL 2 (kW) 12,0 kW 400V 3N~ 50/60 Hz NIM-150NS 15,0 kW 400V 3N~ 50/60 Hz NIM-90NS NIM-105NS NIM-120NS NIM-150NS NIM-180NS NIM-180NS-V12 TERMINAL 2 TERMINAL 1 6,0 kW 6,0 kW TERMINAL 1 TERMINAL 2... -
Page 11: Sensorin Sijainti (Ns-Mallit)
NOTE! Temperature sensor with safety fuse, (which prevents the heater from overheating) must always Erillinen SAWO Innova ohjauskeskuksen ylikuume- be installed in the ceiling directly above the heater. nemisen estävä lämpötilantunnistin täytyy asen- Do not install the temperature sensor with fuse taa kattoon, ylhäältäpäin kohtisuoraan katsottuna... -
Page 12: Kiuaskivet
NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type! -
Page 13: Vuolukivien Latominen Kiukaaseen
KIVIEN LATOMINEN KIUKAASEEN Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn poistamiseksi. Kiviä ladottaessa kiukaaseen on huomioitava, että kiukaan läpi virtaavaa ilman kiertoa ei estetä, koska tämä johtaa lämmityselementtien ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen. Isokokoisia kiviä ei saa milloinkaan työntää väkisin lämmityselementtien väliin, vaan tällaiset kivet on poistettava. -
Page 14: Loading Soapstones Into The Heater
LOADING STONES INTO THE HEATER It is recommended that all stones should be rinsed to remove any stains or dust that can cause unpleasant odor during the first few times of using the heater. It is important that the stones are loaded carefully in a way that they do not block air circulation through the heater. -
Page 15: Saunahuoneen Lämmitys
SAUNAHUONEEN LÄMMITYS VAROITUS! Uusissa vastuksissa saattaa olla tuotantovaiheessa syntyneitä ainejäämiä, jotka voivat aiheuttaa ensimmäisellä lämmityskerralla savun ja hajun muodostumista saunaan. Savun hengittäminen voi olla terveydelle haitallista. Seuraa seuraavia ohjeita lämmittäessäsi kiuasta ensimmäistä kertaa tai jos olet vaihtanut kiukaaseen uudet vastukset. Säädä... -
Page 16: Heating Of The Sauna Room
HEATING OF THE SAUNA ROOM CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 17: Ilmanvaihto
ILMANVAIHTO Miellyttävän saunakokemuksen luomiseksi saunassa tulisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoituksena on kierrättää kiukaan ympärillä oleva ilma kaikkialle. Tulo- ja poistoilmaventtiilien sijainti vaihtelee saunan mallista sekä käyttäjän mieltymyksistä riippuen. Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kts. kuva A). Koneellista ilmanvaihtoa käytettäessä... -
Page 18: Air Ventilation
AIR VENTILATION To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. -
Page 19: Saunan Huolto
Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedolla saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pakkauksesta ennen tuotteen käyttämistä. -
Page 20: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. - Page 21 VIANETSINTÄ Jos kiuas ei lämpene tai sauna lämpenee hitaasti: NB-MALLIT: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •...
-
Page 22: Diagnostic Table
DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NB-MODELS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters. -
Page 23: Tekniset Tiedot
TYPE MODEL (mm) NUMBER Term.1 Term.2 T1 & T2 T1 & T2 erillinen separate 3 x16 NIM-90NS 9,0 kW 6 x 1.5 kW SAV150 400V 3N~ 40-50 kg 5 x 2.5 erillinen NIM-105NS 10,5 kW 3 x 2.0 kW SAV200... - Page 24 HP23-002 HP23-004 HP23-003 HP23-005 HP24-001 HP01-008 HP24-002 HP25-001 HP25-002 HP01-021 HP23-008 HP23-006 HP23-012 HP23-007 HP03-004 HP03-005 HP02-001 HP04-003 HP23-003 HP04-002 HP24-003 HP01-066 HP04-007 HP25-003 HP03-002 SAV150 1,5kW HP03-003 SAV200 2,0kW SAV150 SAV200 SUOMI | ENGLISH...
- Page 25 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
