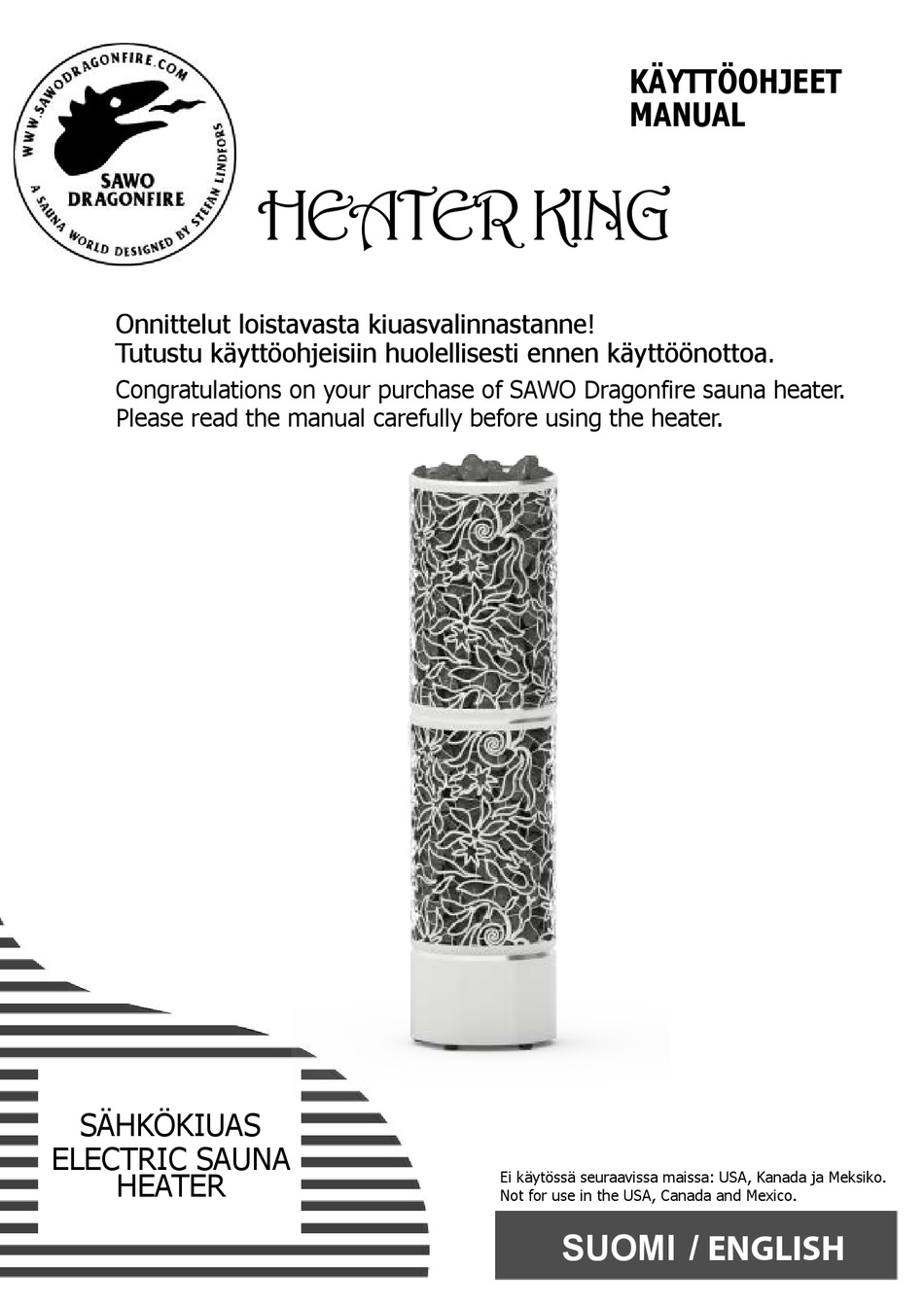

Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO Dragonfire sauna heater.
Please read the manual carefully before using the heater.
SÄHKÖKIUAS
ELECTRIC SAUNA
HEATER
HEATER KING
KÄYTTÖOHJEET
MANUAL
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI / ENGLISH
Advertisement
Table of Contents
Related Manuals for Sawo HEATER KING DRFT2-30NS
Summary of Contents for Sawo HEATER KING DRFT2-30NS
- Page 1 KÄYTTÖOHJEET MANUAL HEATER KING Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO Dragonfire sauna heater. Please read the manual carefully before using the heater. SÄHKÖKIUAS ELECTRIC SAUNA HEATER Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
- Page 2 SISÄLLYSLUETTELO Turvaohjeet käyttäjälle Turvaohjeet asentajalle Kiukaan asentaminen Kiuaskivet Kivien latominen kiukaaseen Huohotin Kytkentäkaavio 13-15 Ilmanvaihto Eristys Saunahuoneen lämmitys Tekniset tiedot Häiriötilanne Varaosat KATSO OHJEISTA TÄRKEÄT PEITTAMINEN AIHEUTTAA LISÄOHJEET PALOVAARAN READ THE MANUAL FOR COVERING THE HEATER ADDITIONAL IMPORTANT CAUSES FIRE HAZARD INSTRUCTIONS SUOMI...
-
Page 3: Table Of Contents
TABLE OF CONTENTS Safety Instructions for the user Safety Instructions for the Technician Heater Installation Heater Stones Loading the stones Stone Spacer Electrical Diagram 13-15 Air Ventilation Insulation Heating of the Sauna Technical Data Malfunctions Spare Parts ENGLISH... - Page 4 Turvaohjeet Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien) joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus kiukaan käyttämiseksi.
-
Page 5: Safety Instructions For The User
Safety Instructions Please take note of these safety precautions before using the sauna or when installing the heater. For user: This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. - Page 6 Asentajalle: Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta (Kuva 2) Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle.
-
Page 7: Safety Instructions For The Technician
For Technicians: Wiring and repairs must be done by a certified electrician. Follow the Minimum Safety Distances when mounting the heater (see Fig. 2). The electronic and electric system should be mounted in a way so that incoming air will not interfere with it. The control must be mounted outside the sauna cabin. - Page 8 Kiukaan asentaminen Kiuas tulee asentaa nurkkaan, kuitenkin vähimmäisetäisyyksiä turvallisuussyistä noudattaen (kuva 2). Noudata annettuja kuutiotilavuuksia (katso tekniset tiedot s. 20). Kiuasta ei saa asentaa syvennykseen. Älä asenna saunaan kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa laki vaatii kiukaan kiinnittämisen lattiaan (kuva 1a).
-
Page 9: Heater Installation
Heater Installation The heater can be placed wherever in the sauna, but for safety and convenience, follow the minimum safety distances as provided in Fig. 2. Follow the cubic volumes given in the Technical Data (page 20.). Do not install the heater to the floor or wall niche. - Page 10 Kiuaskivet Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintäin kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä...
-
Page 11: Heater Stones
Heater Stones The main purpose of the stones in the heater unit is to store enough energy to efficiently vaporize the water thrown on top of the stones to maintain correct humidity in the sauna room. The stones must be replaced at least once a year or every 500 hours which ever occurs first. -
Page 12: Stone Spacer
Huohotin Stone Spacer Kiuasta voidaan käyttää joko huohottimen kanssa tai ilman huohotinta. Kiukaalla on erilaiset ominaisuudet huohottimella ja ilman, joten käyttäjä voi päättää sen käytöstä omien mieltymystensä mukaan The heater can be used with or without the stone spacer, depending on the preference of the user. -
Page 13: Electrical Diagram
Kytkentäkaavio Electrical Diagram DRFT2-30NS 3,0 kW DRFT3-35NS 3,5 kW DRFT3-45NS 4,5 kW DRFT3-60NS 6,0 kW DRFT4-60NS 6,0 kW DRFT5-80NS 8,0 kW DRFT5-90NS 9,0 kW DRFT6-80NS 8,0 kW DRFT6-90NS 9,0 kW ENGLISH... - Page 14 DRFT6-105NS 10,5 kW DRFT6-120NS 12,0 kW 6.0 kw 4.5 kw 6.0 kw 6.0 kw DRFT9-105NS 10,5 kW 6.9 kw 3.45 kw DRFT9-120NS 12,0 kW 7.6 kw 4.5 kw DRFT9-150NS 15,0 kW 9.0 kw 6.0 kw DRFT9-180NS 18,0 kW 6.0 kw 12.0 kw SUOMI...
- Page 15 DRFT12-150NS 15,0 kW 6.9 kw 7.95 kw DRFT12-180NS 18,0 kW 9.0kw 9.0 kw DRFT12-210NS 21,0 kW 9.0kw 12.0 kw DRFT12-240NS 24,0 kW 12.0kw 12.0 kw ENGLISH...
- Page 16 Ilmanvaihto Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoitus on kierrättää kiukaan ympärillä oleva ilma saunan kaukaisimpaankin nurkkaan. Tulo- poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä omistajan mieltymyksistä riippuen. Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kuva 6A). Koneellista ilmastointia käytettäessä...
-
Page 17: Air Ventilation
Air Ventilation To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. - Page 18 Saunahouneen lämmitys VAROITUS! Savun ja hajun muodostuminen ensimmaisella lämmityskerralla. Käyttämättömissä lämmityselemmenteissä saattaa olla ainejäämiä valmistusprosesseista. Ainejäämien hauhtuminen saattaa savua ja pahaa hajua. Savun hengittäminen voi olla terveydelle haitallista. Suorita seuraavat toimenpiteet lämittäessäsi kiuasta ensimmäistä kertaa, tai vaihtaessa kiukaan lämmityselementit. Näillä toimenpiteillä vältetään mahdollisesti terveydelle haitallisten savukaasujen hengittäminen kuumennettaesa uusia lämmiyselementtejå...
-
Page 19: Heating Of The Sauna
Heating of the Sauna CAUTION! Smoke and odor formation when heating up for the first timeWork materi- als from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. -
Page 20: Technical Data
Häiriötilanne Jos lämmitin ei toimi, tarkista seuraavat asiat: - Katso erillisen ohjauskeskuksen käyttöohjeet Tekniset tiedot Kuva 7 Fig. 7 Technical Data KIVET KIUAS- VASTUS SAUNAN JOHDON KIUKAAN KOKO Ilman Huohottimen MALLI TILAVUUS JÄNNITE POIKKIPINTA OHJAUS SULAKE houhotinta kanssa KORKEUS TYYPPINUMERO LEVEYS SYVYYS STONES WITHOUT... -
Page 21: Malfunctions
Malfunctions If heater doesn't work, check the following: - Check the instructions for the separate control unit Löylyveden laatuvaatimukset VEDEN OMINAISUUDET VAIKUTUKSET SUOSITUS Humuspitoinen vesi Väri, maku, saostumat <12 mg/l Rautapitoinen vesi Väri, haju, maku, saostumat <0,2 mg/l Kovuus: tärkeimmät Saostumat Mn: <0,05 mg/l aineet mangaani... -
Page 22: Spare Parts
Varaosat Spare parts Vastus Heating Element Vastuspidikkeet Heating Element Holder Kaapelipidike Cable Holder Riviliitin (suuri) Terminal Block (Large) Säätöjalka Leveling Bolt Läpivientikumi Grommet Huohotin Stone Spacer 1.15 kW 1.5 kW 2 kW 12mm 12mm SUOMI... - Page 23 Pidätämme oikeuden muutoksiin. www.sawodragonfire.com Subject to change without notice.
