Allmatic B1VR PROX Manual

Quadro di comando per 1 motore con ingresso anemometro
1. Introduzione
I quadri di comando della serie B1VR PROX sono apparecchiature adatte a gestire l'azionamento e il controllo di tende da sole e tapparelle in modo
semplice e completo, progettate per soddisfare qualsiasi esigenza. Questo prodotto può comandare 1 motore a 230 Vac monofase con 500W max di
potenza. Il quadro di comando B1VR PROX, se dotato di ricevitore radio, utilizza il sistema di decodifica a codice variabile, sicuro e intuitivo
nell'installazione. Nella memoria estraibile è possibile memorizzare in modo permanente fino a 1000 canali (8000 con memoria opzionale) della serie
Birol® e CLARUS. E' presente un ingresso per un sensore vento (serie WIN Allmatic), che consente di chiudere l'automatismo nel caso si presenti
una situazione di pericolo dovuta ad un'eccessiva velocità del vento. Sono presenti inoltre 2 ingressi separati per i pulsanti di apertura e chiusura del
motore e per la modalità programmata (funzione orologio). Nel caso in cui non sia installato il ricevitore radio, per comandare l'automatismo è
necessaria la presenza dei pulsanti cablati.
ATTENZIONE: NON INSTALLARE IL QUADRO DI COMANDO SENZA AVER PRIMA LETTO LE ISTRUZIONI !!!
L'INSTALLAZIONE DEVE ESSERE EFFETTUATA SOLO DA PERSONALE QUALIFICATO

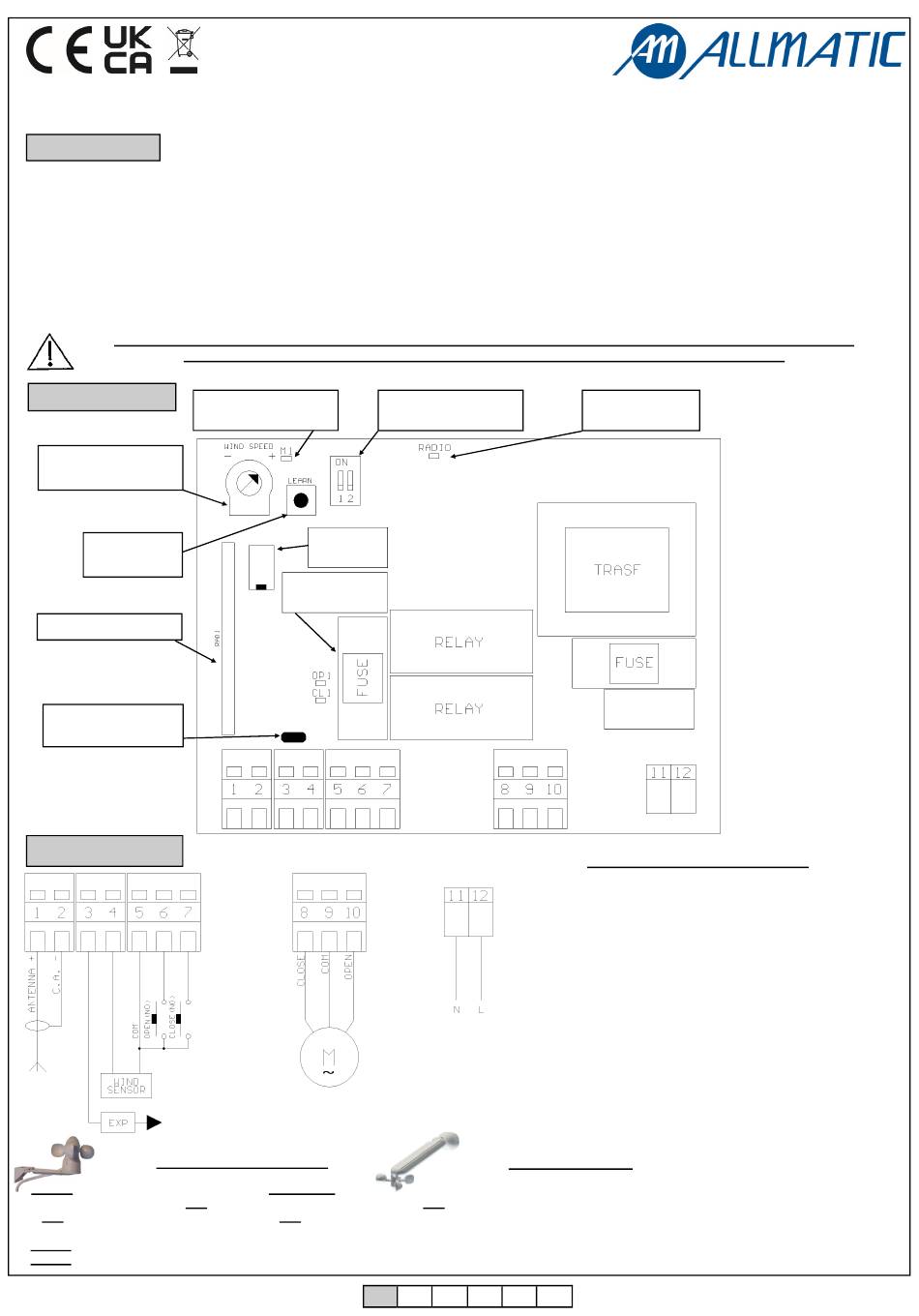

2. Configurazione
Led di apprendimento /
allarme
Regolazione soglia di
velocità allarme vento
Pulsante di
apprendimento
Modulo radio ricevente
Ponticello espansione
del sensore vento
3. Collegamenti
Collegamenti sensore vento
WIN S:
Collegare i cavi ai morsetti N°4
e N°5 della morsettiera B1VR.
NOTA: i cavi di connessione non hanno polarità.
NOTA: la centrale è compatibile anche con il sensore WIN EX.
6-1622293 rev 3 07/12/2022
B1VR PROX
Dip-switch per la
selezione delle funzioni
Memoria
trasmettitori
Fusibile ingressi
F 50 mA
KAIROS S:
Collegare i cavi ai morsetti N°4
e N°5 della morsettiera B1VR.
ITA ENG FRA
Led di diagnosi
del disturbo radio
Fusibile linea
F 6.3 A
Installazione e raccomandazioni
•
Collegare il motore ai morsetti 8,9,10 rispettando lo schema
e la polarità del motore (apre = svolgimento tenda, chiude =
avvolgimento tenda).
•
Collegare i pulsanti apri e chiudi del motore ai morsetti 5,6,7
rispettando lo schema e cercando di separare
possibile questi cavi da quelli della tensione di rete e del
motore.
•
Collegare l'orologio ai morsetti 5 e 6 (vedi paragrafo 7).
•
Collegare il sensore vento ai morsetti 4 e 5. Anche in
questo caso, evitare di far scorrere il cavo vicino ai cavi
della tensione di rete e del motore, in modo da isolarlo
da disturbi esterni. Per uno schema di collegamento di un
anemometro con più centraline, riferirsi al paragrafo 9.
•
Collegare i cavi della tensione di rete 230Vac ai morsetti 11,
12.
Verifiche preliminari
Portare la tenda a metà corsa, portare il trimmer soglia vento al
minimo e azionare manualmente l'anemometro, assicurarsi che
l'automatismo chiuda quando viene rilevata la condizione di
pericolo. Se l'automatismo apre controllare il cablaggio del
motore.
ESP DEU POR
il più
1 / 4
