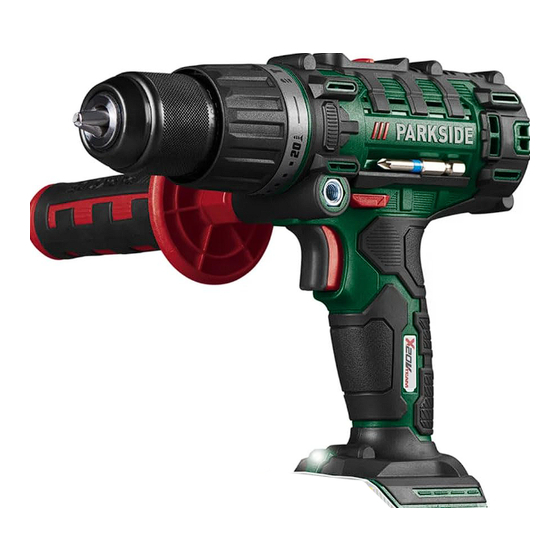

CORDLESS DRILL DRIVER – PABSP 20V
PABSP 20 Li C3
CORDLESS DRILL DRIVER –
PABSP 20V
Short manual
Translation of the original instructions
PABSP AKKUS FÚRÓ-
CSAVAROZÓ 20 V
Rövid útmutató
Eredeti használati utasítás fordítása
AKUMULATORSKI VRTALNIK
PABSP 20 V
Kratka navodila
Prevod izvirnih navodil
AKU VRTACÍ ŠROUBOVÁK
PABSP 20 V
Krátký návod
Překlad původního návodu k používání
IAN 391010_2201
AKUMULÁTOROVÝ VŔTACÍ
SKRUTKOVAČ PABSP 20 V
Krátky návod
Preklad pôvodného návodu na použitie
AKKU-BOHRSCHRAUBER
PABSP 20 V
Kurzanleitung
Originalbetriebsanleitung
SHORT MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PABSP 20V and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Parkside PABSP 20V

Summary of Contents for Parkside PABSP 20V

  • Page 1 SHORT MANUAL CORDLESS DRILL DRIVER – PABSP 20V PABSP 20 Li C3 CORDLESS DRILL DRIVER – AKUMULÁTOROVÝ VŔTACÍ PABSP 20V SKRUTKOVAČ PABSP 20 V Short manual Krátky návod Translation of the original instructions Preklad pôvodného návodu na použitie PABSP AKKUS FÚRÓ- AKKU-BOHRSCHRAUBER CSAVAROZÓ...
  • Page 2 Short manual Page Rövid útmutató Oldal Kratka navodila Stran Krátký návod Strana Krátky návod Strana DE/AT/CH Kurzanleitung Seite...
  • Page 4 BATTERY COMPATIBLE WITH ALL DEVICES OF THE SERIES “PARKSIDE X 20 V TEAM“ AZ AKKU A „PARKSIDE X 20 V TEAM” MINDEN KÉSZÜLÉKÉVEL KOMPATIBILIS POLNILNA BATERIJE JE ZDRUŽLJIVA Z VSEMI NAPRAVAMI IZ SERIJE »PARKSIDE X 20 V TEAM« AKUMULÁTOR KOMPATIBILNÍ SE VŠEMI ZAŘÍZENÍMI ŘADY „PARKSIDE X 20 V TEAM“...

  • Page 6: Table Of Contents

    Warnings and symbols used ........Page Short manual .

  • Page 7: Warnings And Symbols Used

    CE mark indicates conformity with relevant EU T3.15A Fuse directives applicable for this product. CORDLESS DRILL DRIVER – PABSP 20V ˜ Short manual Always use the correct accessory tools according to the intended use! Observe the technical requirements of this product This document is a shorter printed version of the complete (see “Technical data“) when purchasing and using accessory...

  • Page 8: Short Manual

    0 – 2000 min –1 Max. torque: 60 N m Cordless Drill Driver – PABSP 20V PABSP 20 Li C3 Battery pack PAPS 204 A1 * Chuck clamping range: max. Ø 13 mm Rapid battery charger PLG 20 C3 * Max.

  • Page 9: Trademark Notices

    The Bluetooth word mark and logos are registered ® trademarks owned by Bluetooth SIG, Inc. tools. Unmodified plugs and matching ® outlets will reduce risk of electric shock. The Parkside trademark and trade name is the property of their respective owners.
  • Page 10 3) Prevent unintentional starting. 2) Avoid body contact with earthed or grounded surfaces, such as Ensure the switch is in the off- pipes, radiators, ranges and position before connecting to power refrigerators. There is an increased risk source and/or battery pack, picking up or carrying the tool.
  • Page 11 Battery tool use and care 3) Disconnect the plug from the power source and/or the battery Recharge only with the charger pack from the power tool before specified by the manufacturer. A making any adjustments, changing charger that is suitable for one type of accessories, or storing power battery pack may create a risk of fire when tools.

  • Page 12: Drill Safety Warnings

    ˜ Vibration and noise reduction Service Have your power tool serviced by To reduce the impact of noise and vibration a qualified repair person using only emission, limit the time of operation, use low- identical replacement parts. This will vibration and low-noise operating modes as well ensure that the safety of the power tool is as wear personal protective equipment.

  • Page 13: Battery Charger Safety Warnings

    Parkside 20 V been given supervision or battery pack instruction concerning use of PAP 20 B1 2 Ah...

  • Page 14: Before First Use

    WARNING! Keep the product at least 20 cm from   Do not use accessories not recommended by Parkside. pacemakers or implantable cardioverter This may result in electric shock or fire. defibrillators, as the electromagnetic radiation may impair the functionality of pace makers.

  • Page 15: Checking The Battery Pack Charging Level

    ˜ Checking the battery pack charging WARNING! level Always switch the product off, remove the battery (Fig. B) pack and let the product cool down before Check battery pack charge level: Press the making any adjustments! button . The charging level LEDs light up: CAUTION! RISK OF INJURY! Charging level...

  • Page 16: Operation

    ˜ Switching on and off Before operating the product, check whether the accessory tool is correctly positioned, i.e. centred in the chuck NOTE Screw bits are labelled according to their dimensions and their shape. If you are uncertain, always check whether the The on/off...

  • Page 17: Connecting The Product To The Lidl Home App

    Pull the rotating drill bit from the hole repeatedly to remove There are 3 different options to connect the product to the Lidl Home app: dust and chips and clear the hole. Drilling in metal Connecting the product for the first time to the Lidl Home app: Use a metal drill (HSS).

  • Page 18: Cleaning And Care

    ˜ Maintenance NOTE Before and after each use, check the product and If the Lidl Home app cannot find available devices, accessories (e.g. accessory tools) for wear and damage. continue with “No automatic suggestion of available If required, exchange them for new ones as described in devices”.

  • Page 19: Disposal

    Observe the marking of the packaging materials for waste separation, which are marked with abbreviations (a) and numbers (b) with following meaning: 1–7: plastics/20–22: paper and fibreboard/80–98: composite materials. Product: Contact your local refuse disposal authority for more details of how to dispose of your worn-out product. To help protect the environment, please dispose of the product properly when it has reached the end of its useful life and not in the household waste.

  • Page 20: Ec Declaration Of Conformity

    ˜ EC declaration of conformity EC DECLARATION OF CONFORMITY 391010_2201 IAN: "Parkside" Cordless Drill driver 20V Product identification: HG09587 Model Number: The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: Directive 2006/42/EC Directive 2014/30/EU...
  • Page 21 Felhasznált figyelmeztető jelzések és szimbólumok ... Oldal Rövid útmutató ........... . . Oldal Rendeltetésszerű...

  • Page 22: Felhasznált Figyelmeztető Jelzések És Szimbólumok

    Felhasznált figyelmeztető jelzések és szimbólumok Ebben a használati útmutatóban, a rövid útmutatóban, a csomagoláson és az adattáblán az alábbi figyelmeztető jelzések láthatók: Alkatrészek cseréje és tisztítás előtt, valamint ha a Olvassa el a használati útmutatót. terméket nem használja, kapcsolja ki és vegye ki belőle az akkumulátorcsomagot.

  • Page 23: Rövid Útmutató

    ˜ A csomagolás tartalma ˜ Műszaki adatok Akkus fúró-csavarozó PABSP 20 Li C3 FIGYELMEZTETÉS! Névleges feszültség: 20 V A termék és a csomagolóanyagok nem játékszerek! Tokmánytípus: Gyorstokmány Gyermekek nem játszhatnak a műanyag zacskókkal, Sebességváltó: 2 sebesség fóliákkal és az apró alkatrészekkel! Lenyelés és fulladás Üresjárati sebesség n veszélye! 1.

  • Page 24: A Márkajelzésre Vonatkozó Megjegyzés

    Rezgési értékek A Parkside védjegy és márkanév név annak mindenkori A rezgési összérték (háromirányú vektorösszeg) megállapítása tulajdonosának tulajdona. az EN 62841 szerint történt: Minden egyéb név vagy termék a saját tulajdonosa márkaneve vagy bejegyzett márkaneve. Fém fúrása: A Google Assistant bizonyos nyelveke és országokban Rezgés a kéznél és a karnál a...
  • Page 25 6) Ha elkerülhetetlen, hogy az 3) Az elektromos szerszám használata során tartsa a gyermekeket és elektromos szerszámot nedves az egyéb személyeket távol. Ha környezetben használják, használjon egy maradékáram- megzavarják, elveszítheti az elektromos megszakítót (RCD). Maradékáram- szerszám feletti uralmát. megszakító használata lecsökkenti az Elektromos biztonság áramütés kockázatát.
  • Page 26 3) A készülék beállítási műveletei, 5) Kerülje a szokatlan testhelyzeteket. Álljon biztosan és mindig őrizze szerszámbetétek cseréje valamint meg az egyensúlyát. Így képes az elektromos szerszám tárolása előtt húzza ki a hálózati csatlakozót lesz az elektromos szerszámot szokatlan a konnektorból és/vagy vegye ki helyzetekben is az irányítása alatt tartani.

  • Page 27: Fúrógépekre Vonatkozó Biztonsági Utasítások

    6) Az akkumulátort ne tegye ki tűznek 8) Tartsa a fogantyúkat és a fogófelületeket szárazon, tisztán, vagy magas hőmérsékleteknek. olajoktól és zsiradékoktól A tűz vagy a 130 °C feletti hőmérséklet mentesen. A csúszós fogantyúk és robbanáshoz vezethet. 7) Kövesse a töltésre vonatkozó fogófelületek miatt nem biztosítható...

  • Page 28: A Rezgés És A Zaj Csökkentése

    2. Biztonsági utasítások hosszú A munkafolyamatot tervezze meg úgy, hogy   fúrófejekhez a nagyobb rezgési értékű termékekkel végzett Soha ne dolgozzon magasabb munka nagyobb időintervallumra tudjon fordulatszámmal, mint a fúrófej eloszlani. legmagasabb megengedett ˜ Teendők vészhelyzet esetén fordulatszáma. Magas fordulatszámnál a fúrófej könnyen elhajolhat, amikor a Ismerkedjen meg a termék használatával ennek munkadarab érintése nélkül szabadon forog,...

  • Page 29: Biztonsági Utasítások Töltőkészülékekhez

    és megértik az Parkside 20 V Akkumulátorcsomag azzal járó veszélyeket. A gyermekek nem játszhatnak PAP 20 B1 2 Ah 5 cella a készülékkel.

  • Page 30: Mielőtt Először Használná

    FIGYELMEZTETÉS elektromágneses sugárzás hatással lehet Ne használjon olyan alkatrészeket, melyeket nem a pacemakerek működésére. A kibocsátott a Parkside javasol. Az áramütéshez és tűzesethez rádióhullámok interferenciát okozhatnak a vezethet. hallókészülékekben. Ne helyezze a terméket gyúlékony  ...

  • Page 31: Az Akkumulátorcsomag Töltési Szintjének Ellenőrzése

    Amikor az akkumulátorcsomag feltöltődött: Vegye ki MEGJEGYZÉS az akkumulátorcsomagot a töltőkészülékből . Húzza ki Amikor az akkumulátorcsomagot a termékbe helyezi a töltőkészülék elektromos vezetékét a csatlakozóval és a be-/kikapcsológombot először megnyomja, a konnektorból. csatlakozási állapotjelző LED 3-szor felvillan. ˜ Szerszámbetét behelyezése és kivétele ˜...

  • Page 32: Próbaüzem

    2. sebesség: MEGJEGYZÉSEK Alkalmas: Fúrásra A termék egy blokkolásgátlóval felszerelt Röhm Forgási sebesség: Magas fúrótokmánnyal rendelkezik. Ha a teljesen kinyitott befogó tokmányt megpróbálja Nyomaték: Alacsony tovább nyitni, a befogó tokmány védelme érdekében a blokkolásgátló funkció bekapcsol. ˜ A forgásirány beállítása Amikor a blokkolásgátló...

  • Page 33: Utasítások A Munkához

    ˜ LED munkalámpa Szíjtartó VIGYÁZAT! SÉRÜLÉSVESZÉLY! A termék egy LED munkalámpával rendelkezik, mely megvilágítja a közvetlen munkaterületet és jobbá teszi a gyenge Mielőtt a terméket a szíjba akasztaná: Tolja a megvilágítású területek látási viszonyait. forgásirány-kapcsolót a középső állásba (zárt helyzet). Ezzel megelőzi a termék akaratlan A LED munkalámpa a termék bekapcsolásakor magától bekapcsolását.

  • Page 34: Tisztítás És Ápolás

    MEGJEGYZÉS MEGJEGYZÉS Amennyiben a Lidl Home alkalmazás nem talál Amennyiben a Lidl Home alkalmazás nem talál elérhető készülékeket, lépjen tovább a „Nincsenek elérhető készülékeket, lépjen tovább a „Nincsenek automatikus javaslatok elérhető készülékekről” részre. automatikus javaslatok elérhető készülékekről” részre. {Hozzáadás} Koppintson a pontra az elérhető...

  • Page 35: Karbantartás

    Ehhez vegye figyelembe az alábbi fejezetet: MEGJEGYZÉS „További funkciók”, menüpont: A termék tisztításához ne használjon vegyi anyagokat, lúgokat, súrolószereket vagy egyéb durva tisztító- vagy {Leválasztás és az adatok törlése}. fertőtlenítő anyagokat, mert azok kárt tehetnek a termék Csomagolás: felületeiben. A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító...

  • Page 36: Ek Megfelelőségi Nyilatkozat

    ˜ EK megfelelőségi nyilatkozat 36 HU...
