EX-1178S

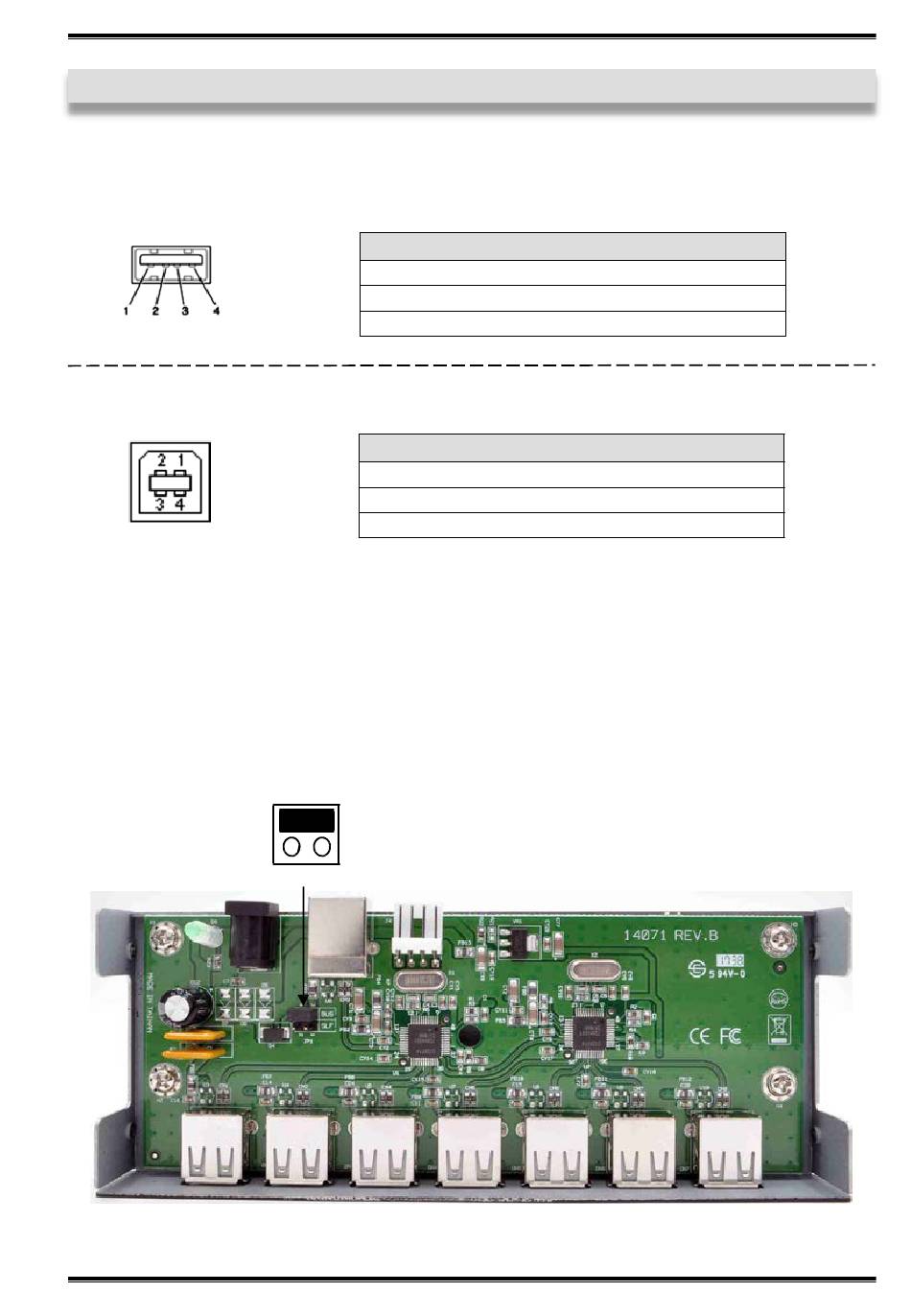

3. Struttura, Attacchi e impostazioni dei ponticelli
3.2 Attacchi
USB 2.0 Type-A:
USB 2.0 Type-B:
3.3 Impostazioni dei ponticelli
L'EX-1178S viene fornito con l'impostazione dell'alimentazione sul Bus. Avete però la
possibilità di togliere la tensione all'EX-1178S sulla linea dati verso il PC, cioè sulla
presa USB Type-B. Per fare ciò, devi prima aprire l'alloggiamento con le quattro viti sui
lati. Ora bisogna impostare il jumper JP1 da BUS (alimentazione bus) a SLF (auto
alimentazione). Vedere la figura seguente.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 2.0 Type-A
Pin
1
2
USB 2.0 Type-B
Pin
1
2
BUS
SLF
JP1
Segnale Pin
VCC 3
DATA- 4
Segnale Pin
VCC 3
DATA- 4
5
Italiano
Segnale
DATA+
GND
Segnale
DATA+
