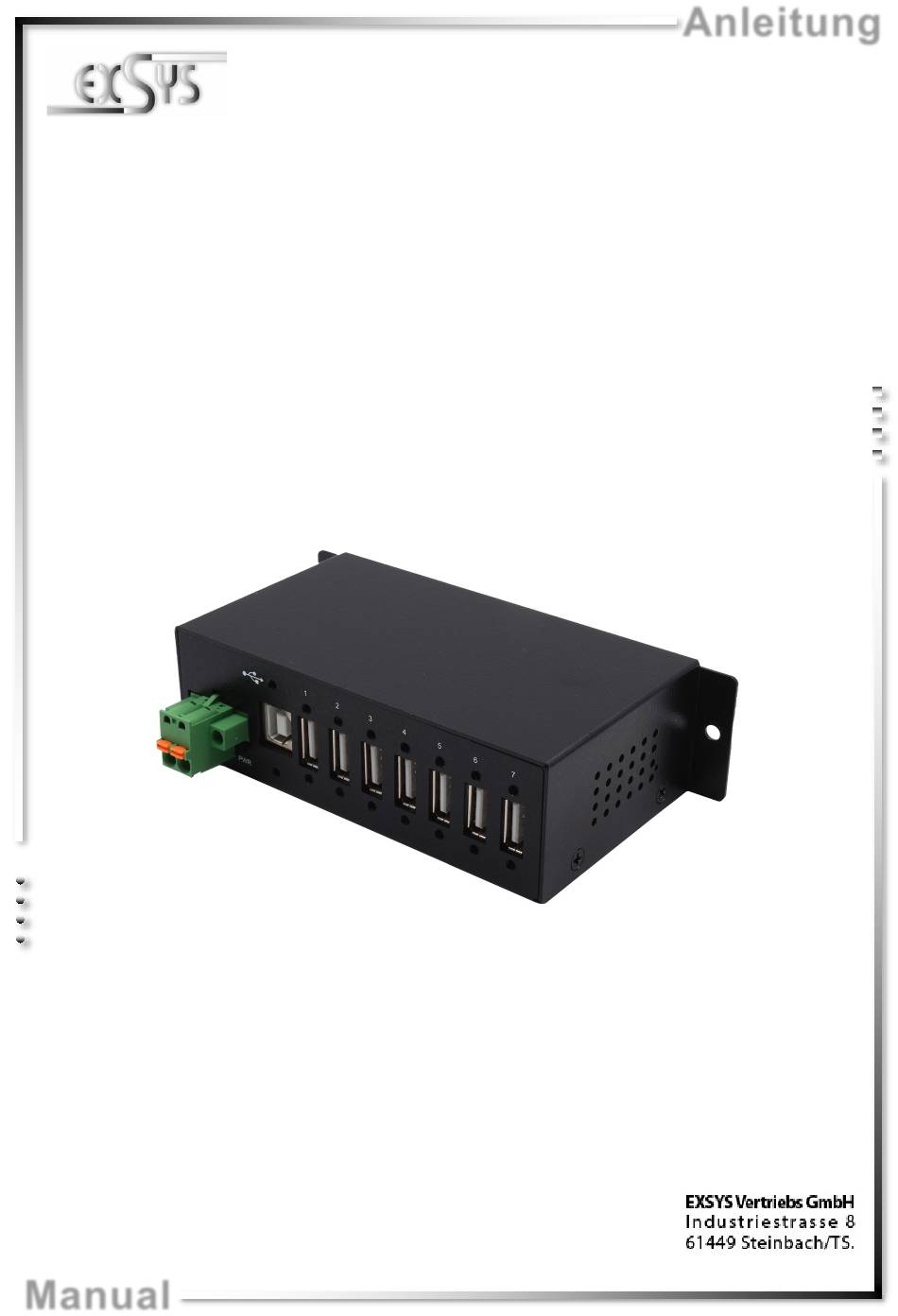

- Page 1 Anleitung EX-1179HMVS 7 Port USB 2.0 Metall HUB (DIN-Rail) mit 15KV ESD Überspannungsschutz 7 Port USB 2.0 Metal HUB (DIN-Rail) with 15KV ESD Surge Protection Vers. 1.0 / 26.06.20 Manual...
-
Page 2: Table Of Contents
3.1 Layout ····································································································· 10 3.2 Connections ························································································ 10-11 3.3 Jumper Settings ························································································ 11 Hardware Installation ······································································ 12-13 Driver Installation ················································································ 13 Cleaning ··························································································· 13 Technical Information ·········································································· 14 Technical Drawing ·············································································· 14 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1179HMVS ist ein USB 2.0 Metall HUB für bis zu 7 Endgeräte. Der Hub ist mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.2. Jeder Anschluss an der EX-1179HMVS ist zusätzlich verschraubbar. -
Page 4: Aufbau, Anschlüsse & Jumper Einstellungen
+7V - 48V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 48V USB 2.0 A-Buchse: USB 2.0 A-Buchse Signal Signal DATA+ DATA- © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Jumper Einstellungen
DATA- 3.3 Jumper Einstellungen Der EX-1179HMVS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber die Möglichkeit den EX-1179HMVS mit Bus-Power zu versorgen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. Nun müssen Sie den Jumper JP1 von T (Terminal Block) auf U (USB) setzen. -
Page 6: Hardware Installation
3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der A-Buchse an Ihrem PC. 4. Als letztes können Sie jetzt den EX-1179HMVS an die Wand oder auf einer Träger- schiene installieren (siehe folgende Abbildung). © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 7: Treiber Installation
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas- sen werden. Verwenden Sie bitte zur Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 8: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +48 Volt Abmessung: 132,50 x 80,20 x 36,20 mm Gewicht: 500g 8. Technische Zeichnung © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 9: Description

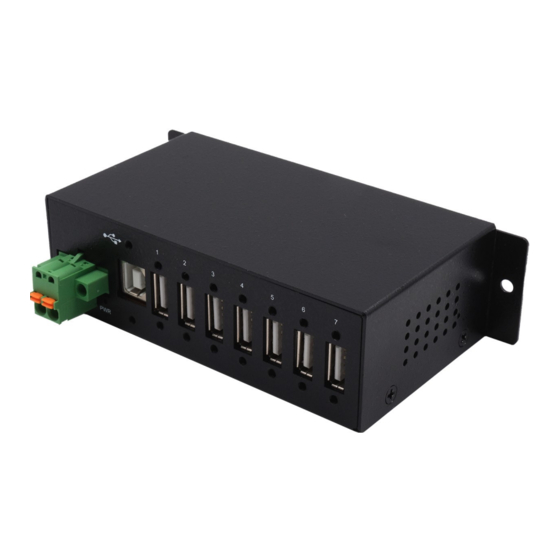

English 1. Description The EX-1179HMVS is a plug & play high-speed USB 2.0 metal hub for 7 USB devices. The EX-1179HMVS provides 7 ports for USB devices and 1 uplink port for PC. It sup- ports all USB connections from 1.1 to 3.2. Each port of the EX-1179HMVS is additional- ly screw lock. -
Page 10: Layout, Connections & Jumper Settings
+7V - 48V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 48V USB 2.0 A-Port: USB 2.0 A-Port Signal Signal DATA+ DATA- © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 11: Jumper Settings
The EX-1179HMVS comes with the setting Self-Power. You also have the possibility the EX-1179HMVS to supply with Bus-Power. For this you open the case with the four screws on both sides. Then you must set the jumper JP1 from T (Terminal Block) to U (USB). -
Page 12: Hardware Installation
3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC. 4. Finally, you can now install the EX-1179HMVS on the wall or on a DIN-Rail (see fol- lowing picture). -
Page 13: Driver Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 14: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +48 Volt Size: 132,50 x 80,20 x 36,20 mm Weight: 500g 8. Technical Drawing © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
