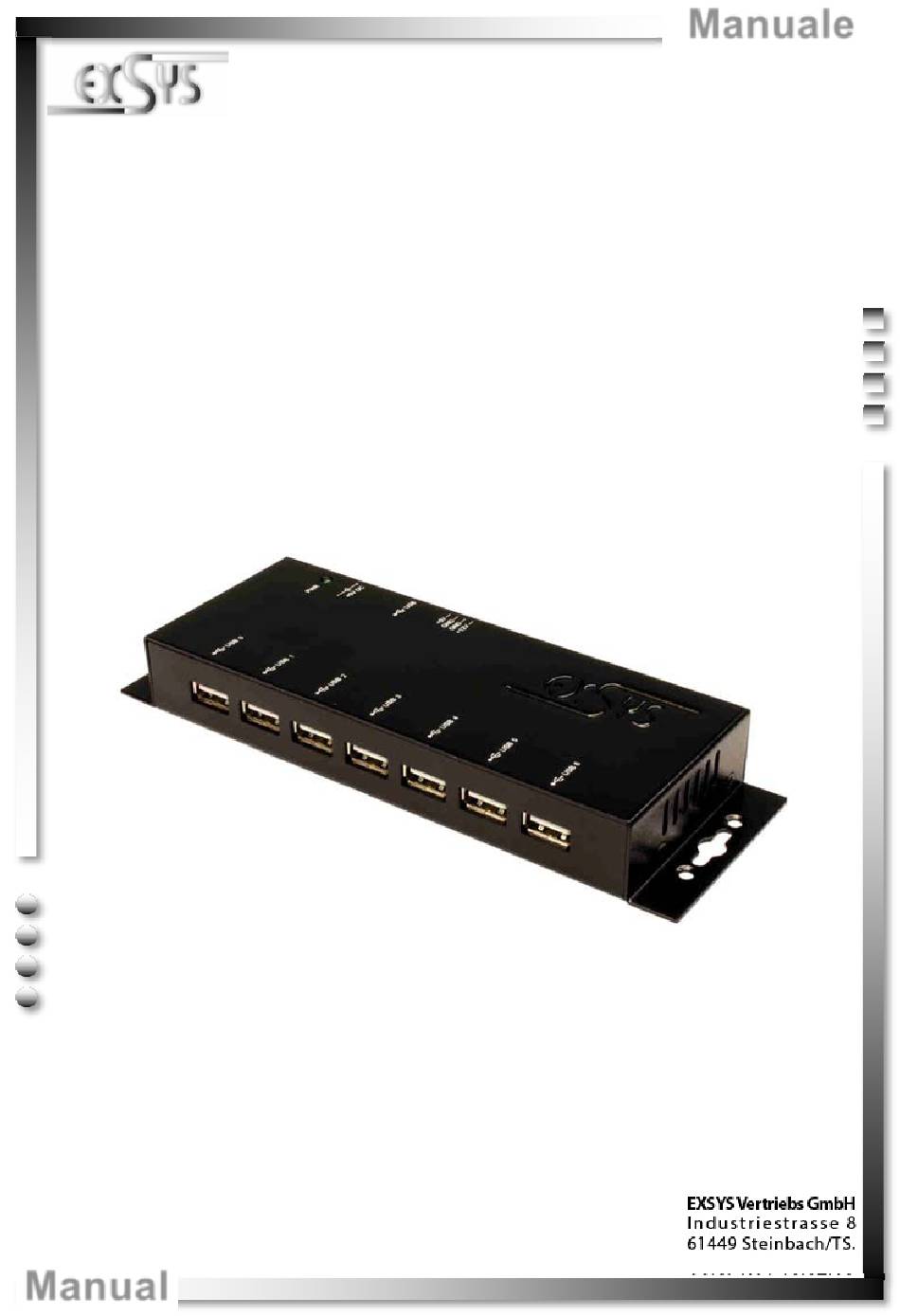

- Page 1 Manuale EX-1178S HUB USB 2.0 in metallo a 7 porte con protezione da sovratensione ESD da 15KV 7 Port USB 2.0 Metal HUB with 15KV ESD Surge Protection Vers. 1.0 / 15.02.18 Manual...
-
Page 2: Table Of Contents
Pulizia Dati Tecnici Disegno Tecnico Index Description Extent of Delivery Layout, Connections & Jumper Settings 9-10 Layout Connections 9-10 Jumper Settings Hardware Installation Driver Installation Cleaning Technical Information Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Descrizione
Italiano 1. Descrizione L'EX-1178S è un HUB metallico USB 2.0 per un massimo di 7 dispositivi. L'hub è dotato di 7 porte per dispositivi terminali e 1 porta per il collegamento al PC. Supporta tutte le porte USB dalla 1.1 alla 3.1. Fornendo alimentazione tramite la presa da 5 V o la connessione floppy a 4 pin da 5 V, su ciascuna porta vengono resi disponibili tutti i 500 mA. -
Page 4: Struttura, Attacchi E Impostazioni Dei Ponticelli
Si prega di prestare attenzione alla polarità corretta! Il pin 12V non viene 1 +5V 2 GND utilizzato! 3 GND Non collegare o rilasciare mai la spina mentre il PC è acceso! 4 +12V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Impostazione Dei Ponticelli
L'EX-1178S viene fornito con l'impostazione dell'alimentazione sul Bus. Avete però la possibilità di togliere la tensione all'EX-1178S sulla linea dati verso il PC, cioè sulla presa USB Type-B. Per fare ciò, devi prima aprire l'alloggiamento con le quattro viti sui lati. -
Page 6: Installazione Hardware
Si prega di osservare le seguenti istruzioni per l’installazione. Poiché esistono diverse differenze tra i PC, possiamo fornirvi solamente delle istruzioni in generale per l'installazione della EX-1178S. Se qualcosa non vi è chiaro, fare riferimento alle istruzioni del manuale d’uso del proprio computer. -
Page 7: Dati Tecnici
0° fino 55° Celsius Temperatura d’esercizio: -20° fino 85° Celsius Temp. Conservazione: 5% fino 95% Umidità Rel. : +5 Volt Alimentazione: Dimensione: 178,40 x 59,50 x 23,20 mm Peso: 500g 8. Dati Tecnici © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 8: Description
EX-1178S 1. Description The EX-1178S is a plug & play high-speed USB 2.0 metal hub for 7 USB devices. The EX-1178S provides 7 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.1. The power over the 5V connector or the 4 Pin 5V Floppy Connector provides a maximum of power on each USB port of 500mA. -
Page 9: Layout, Connections & Jumper Settings
Please pay attention to the correct polarity! The 12V Pin isn‘t used! 2 GND Never connect or release the plug while the PC power is on! 3 GND 4 +12V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 10: Jumper Settings
Signal DATA+ DATA- 3.3 Jumper Settings The EX-1178S will be delivered with the setting Bus-Power. But you have the possibil- ity to cut the power at the data line. For this you open the case with the four screws on both sides. -
Page 11: Hardware Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 12: Technical Information
Operating Temperature: 32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit 5% to 95% Rel. Humidity: +5 Volt Power: 178,40 x 59,50 x 23,20 mm Size: Weight: 500g 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
