Italianoland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de

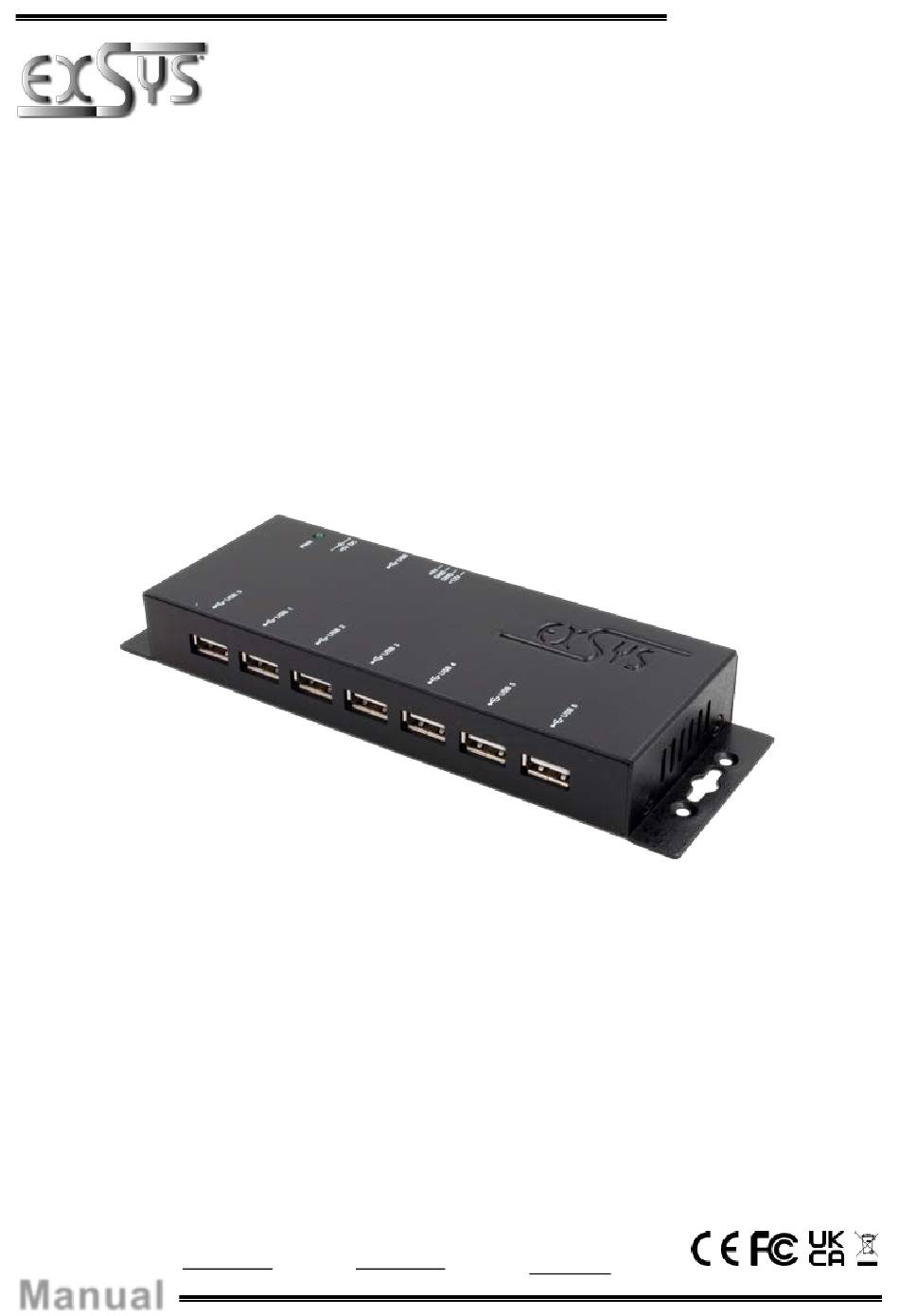

Manual
EX-1177-2
HUB USB 2.0 7-Porte in metallo
7 Port USB 2.0 Metal HUB
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Manuale
Vers. 1.2 / 26.09.24
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
Advertisement
Related Manuals for Exsys EX-1177-2
Summary of Contents for Exsys EX-1177-2
- Page 1 Vers. 1.2 / 26.09.24 EX-1177-2 HUB USB 2.0 7-Porte in metallo 7 Port USB 2.0 Metal HUB Italianoland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach 8602 Wangen I-22100 Como www.exsys.de...
-
Page 2: Table Of Contents
Pulizia Dati Tecnici Disegno Tecnico Index Description Extent of Delivery Layout, Connections & Jumper Settings 11-12 Layout Connections 11-12 Jumper Settings Hardware Installation Driver Installation Cleaning Technical Information Technical Drawing © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Descrizione
Italiano 1. Descrizione L'EX-1177-2 è l'originale di tutti gli hub metallici a 7 porte. Estende una porta USB 2.0 del computer desktop o del notebook a sette porte USB 2.0 aggiuntive e supporta tutte le porte USB dalla 1.1 alla 3.2. -
Page 4: Struttura, Attacchi & Impostazione Ponticelli
Si prega di prestare attenzione alla corretta polarità! Il pin da 12 V 1 +5V non è utilizzato! 2 GND 3 GND ATTENZIONE! Non collegare o scollegare mai il cavo di 4 +12V alimentazione mentre il PC è acceso! © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Impostazione Ponticelli
DATA- 3.3 Jumper Einstellungen L'EX-1177-2 viene fornito con l'impostazione di alimentazione tramite Bus, ovvero può essere utilizzato con o senza alimentatore. Con il Ponticallo interno JP1 (BUS PWR) è possibile disattivare la presa USB Type-B in modo che possa funzionare solo con un alimentatore collegato. Per fare ciò, aprire il case con le due viti laterali e impostare il Ponticello JP1 (BUS PWR) da ENA a DIS. -
Page 6: Installazione Hardware
4. Installazione Hardware Si prega di osservare le seguenti istruzioni per l’installazione. Poiché esistono grandi differenze tra i PC, possiamo fornirvi solamente delle istruzioni in generale per l'installazione dell’EX-1177-2. In caso di dubbi, consultare il manuale d'uso del proprio sistema informatico. -
Page 7: Dati Tecnici
Temp.ra di conservazione: Da -20° a 85° Celsius Umidità Rel.: Dal 5% al 95% Alimentazione: +5 Volt 153.10 x 59.40 x 22.90 mm Dimensione: 500 g Peso: 9. Disegno Tecnico © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 8: Description
EX-1177-2 1. Description The The EX-1177-2 is the origin of all 7-port metal hubs. It expands one USB 2.0 port of a desktop or notebook computer into seven additional USB 2.0 ports and supports all USB connections from 1.to 3.2. The included 5V/4A power supply provides 500mA at each port. The EX-1177-2 guarantees secure data transfer at speeds of up to 480Mbps. -
Page 9: Layout
Please pay attention to the correct polarity! The 12V Pin isn‘t used! 2 GND Never connect or release the plug while the PC power is on! 3 GND 4 +12V © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 10: Jumper Settings
3.3 Jumper Settings The EX-1177-2 is shipped with the bus power setting, i.e. it can be used with or without a power supply. The internal jumper JP1 (BUS PWR) can be used to disable the power source on the USB B connector so that it can only be used with a power supply connected. -
Page 11: Hardware Installation
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 12: Technical Information
32°F to 131°Fahrenheit Operating Temperature: -4°F to 185°Fahrenheit Storage Temperature: 5% to 95% Rel. Humidity: +5 Volt Power: 153.10 x 59.40 x 22.90 mm Size: 500g Weight: 9. Technical Drawing © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
