Exsys EX-1177HMVS-PL Manual

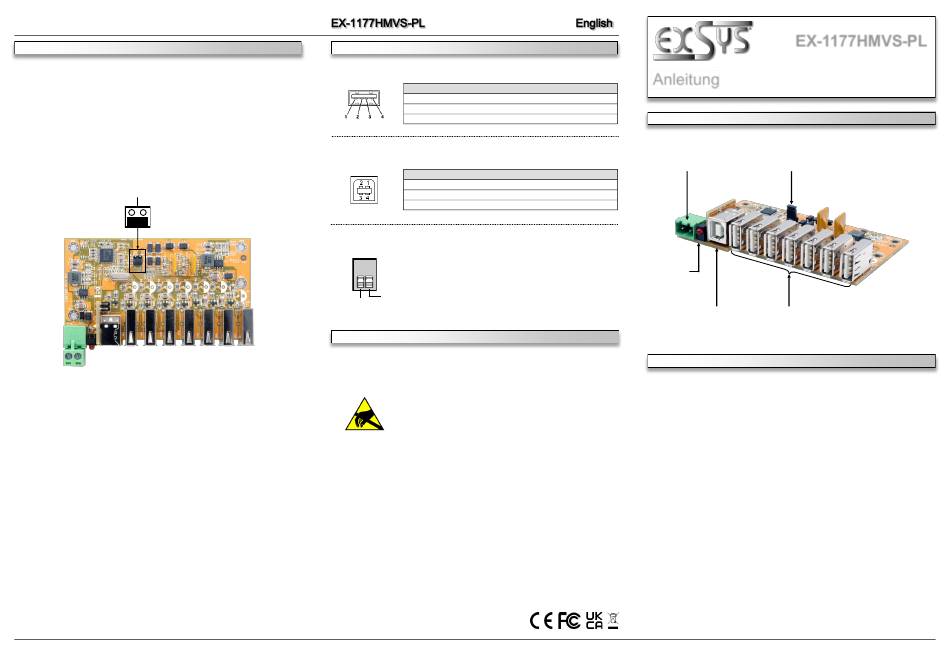

JUMPER SETTING
Jumper for power supply control:
Jumper JP1 (BUS PWR) can be used to influence the power supply of the hub. There are two
possible settings:
Position Function
ENA (enabled): Bus-Power operation possible
Power supply from host PC via USB bus or external power supply
DIS (disabled): Bus-Power operation disabled
Operation only possible if voltage is applied to the terminal block.
(Self-Power)
Jumper JP1
ENA
DIS
5
CONNECTIONS
USB 2.0 A-Port:
USB 2.0 A-Port
Pin Signal
1 VCC
2 DATA-
USB 2.0 B-Port:
USB 2.0 B-Port
Pin Signal
1 VCC
2 DATA-
+7V - 24V DC Terminal Block:
ATTENTION!
Please pay attention to the correct polarity!
Never connect the power supply unit to the terminal
GND (Ground)
block when it is switched on!
+7V - 24V
HARDWARE INSTALLATION
As this is a PCBA for installation in customer applications, we are unable to provide you with
installation instructions. Please observe the necessary safety precautions during installation.
ATTENTION!
When installing in your application, take the necessary ESD
precautions.
Germany: Switzerland: Italy:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl
Industriestrasse 8 Dübendorfstrasse 17 Via Belvedere, 45/B
61449 Steinbach 8602 Wangen I-22100 Como
www.exsys.ch www.exsys.it
www.exsys.de
6
Anleitung Anleitung
Vers. 1.0 / 30.09.24
Pin Signal
3 DATA+
AUFBAU
4 GND
7-24V T-Block für
optionales externes
Netzteil
Pin Signal
3 DATA+
4 GND
Betriebs LED
1x USB 2.0
Upstream B-Buchse
BESCHREIBUNG & TECHNISCHE DATEN
Das USB 2.0 Hub Board EX-1177HMVS-PL ist ein voll funktionsfähiger industrieller USB 2.0
Hub für die Integration in kundenspezifische Geräte, Baugruppen oder Gehäuse. Er ist ideal für
Embedded Systeme, Kioske, industrielle Automatisierung und andere Spezialanwendungen, die
mehrere USB-Anschlüsse benötigen.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
EX-1177HMVS-PL
Jumper für
Bus/Self Power
7x USB 2.0
Downstream A-Buchse
USB 1.1, 2.0
Betriebssystemunabhängig, keine Software oder Treiber notwendig
7x USB 2.0 A-Buchse, 1x USB 2.0 B-Buchse,
1x Terminal Block 7-24V DC
EX-1177HMVS-PL, Terminal Block
