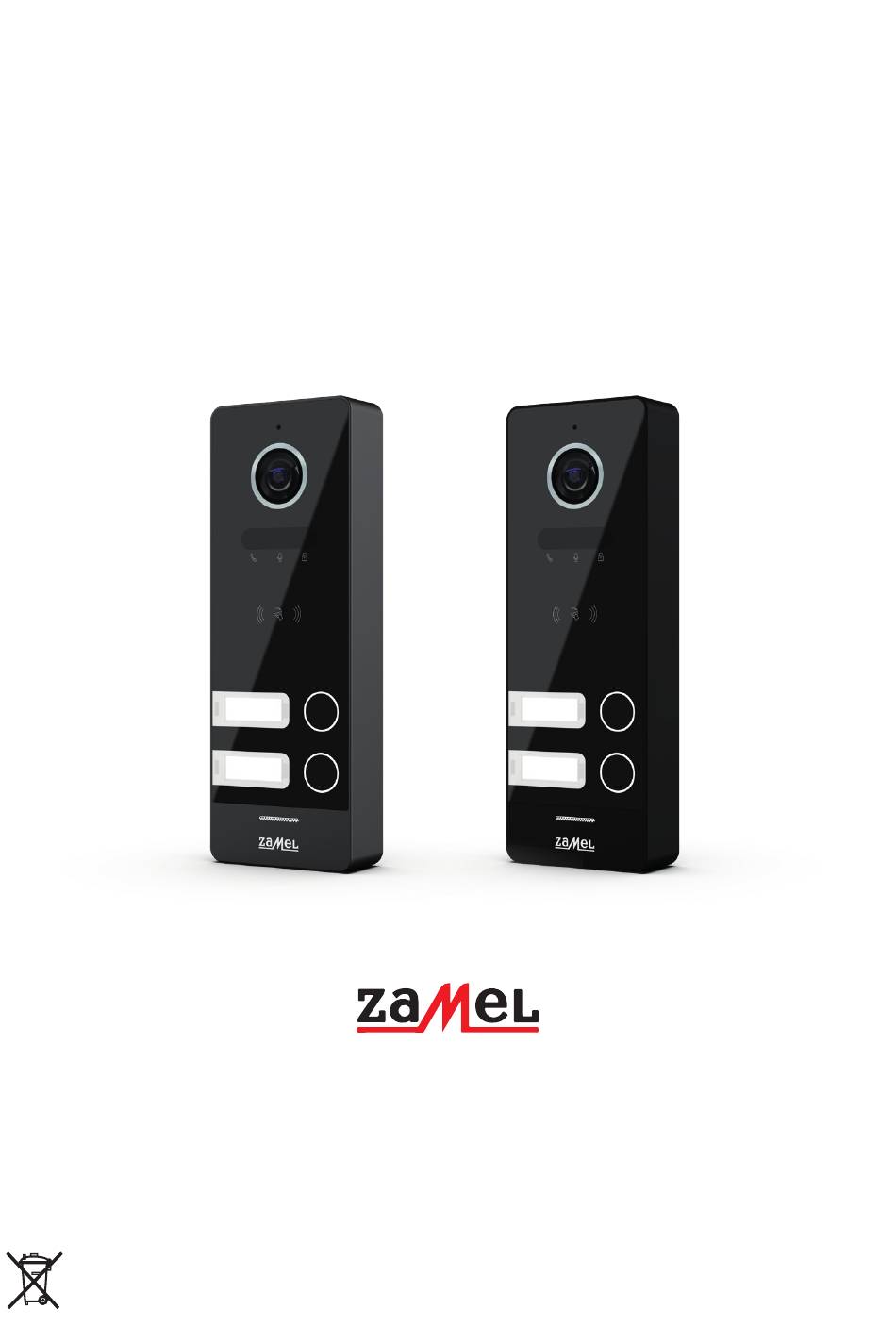

  • Page 1 η DWURODZINNY PANEL WIDEO HD Z CZYTNIKIEM KART VO-202ICSHD / VO-202ICBHD Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04 e-mail: marketing@zamel.pl www.zamel.com Nie wyrzucać...

  • Page 2: Zawartość Opakowania

    • Dziękujemy za zakup naszych produktów. • Produkty, w tym ich konstrukcja oraz oprogramowanie, mogą ulec zmianom bez wcześniejszego powiadomienia. • Spółka nie ponosi odpowiedzialności za wypadki spowodowane nieprawidłowym użytkowaniem produktu. • Przed rozpoczęciem eksploatacji produktu należy uważnie przeczytać niniejszą instrukcję ob- sługi i postępować...

  • Page 3: Dane Techniczne

    DANE TECHNICZNE System operacyjny: Linux Montaż: natynkowy Typ instalacji: 2-żyłowa magistrala BUS (bez polaryzacji) Tryb komunikacji głosowej: dwukierunkowa (pełny dupleks) Zasilanie: 18 ÷ 36 V DC Przekaźnik bramy: NO (maks. 30 V 4 A AC/DC) Przekaźnik elektrozaczepu: NO/NC (maks. 30 V 4 A AC/DC) Alarm antysabotażowy: wstrząsy oraz próby otwarcia i zerwania 13.56 MHz / MIFARE / wspiera ISO/IEC 14443 typu A...
  • Page 4 REJESTRACJA I UŻYTKOWANIE TRANSPONDERÓW MAGNETYCZNYCH 1. Rejestracja transpondera Master Przy pierwszym użyciu, po uruchomieniu panela, głośnik emituje sygnał dźwiękowy, a trzy diody wskaźnika migają. Po przyłożeniu transpondera IC (karta lub brelok) do czytnika rozlega się sygnał dźwiękowy, a transponder zostaje pomyślnie autoryzowany jako transponder Ma- ster.
  • Page 5 ZARZĄDZANIE URZĄDZENIAMI JĘZYK POLSKI ADRES URZĄDZENIA 192.168.0.143 CAM1 192.168.0.143 NUMER MIESZKANIA 192.168.0.144 CAM2 CZAS WYGASZACZA EKRANU 1 MIN 192.168.0.145 CAM3 NIE PRZESZKADZAĆ 192.168.0.146 CAM4 NAGRAJ WIDEO TRYB NAGRYWANIA 192.168.0.147 CAM5 AUTOM. POZOSTAWIENIE WIADOMOŚCI 192.168.0.148 CAM6 MOŻE BYĆ NASŁUCHIWANY 192.168.0.149 CAM7 DODAJ NOWE URZĄDZENIA 192.168.0.150 CAM8...
  • Page 6 5. Ustawienia sieci. Wybrać Network config aby wejść do interfejsu konfiguracji systemu panelu zewnętrznego. Z pozio- mu tego interfejsu można konfigurować ustawienia ONVIF oraz DHCP. Cancel Image config ONVIF System config DHCP Network config Local IP 192.168.0.37 System info Subnet mask 255.255.255.0 Gateway 192.168.0.1...
  • Page 7 CZĘŚĆ INSTALACYJNA MONTAŻ 1. Wybrać najbardziej odpowiednią pozycję do montażu panela. Unikać, o ile to możliwe, wysta- wienia kamery na bezpośrednie światło słoneczne czy opady atmosferyczne, a także instalacji w warunkach zaciemnienia. 2. Określić pożądaną wysokość instalacji panela: sugerowana wysokość to 1,5 ~ 1,6 metra. 3.
  • Page 8 Zastosowanie zasilaczy VP-PWRW2 oraz VP-PWRW3 do zasilenia systemu determinuje całą in- stalację jako WLAN (Wi-Fi). Oznacza to brak możliwości połączenia przewodowego z routerem z uwagi na brak w instalacji dystrybutora sygnału VP-SW2 posiadającego wbudowany port LAN RJ45. Łączność bezprzewodową realizują wideo monitory Wi-Fi. W celu nawiązania stabilnego połączenia monitory wideo muszą...
  • Page 9 2 MONITORY + 3 PANELE WIDEO Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: VP-PWRW3 Rodzina 1 Rodzina 2 Panel 1 Zasilacz Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA Czarny:...
  • Page 10 6 MONITORÓW + 3 PANELE WIDEO VP-PWRW3 VP-PWRW2 Pokój 1 Pokój 2 Pokój 3 Zasilacz Zasilacz 24÷36 V DC 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Panel 1...
  • Page 11 6 MONITORÓW + 1 PANEL WIDEO VP-PWRW3 VP-PWRW3 Pokój 1 Pokój 2 Pokój 3 Zasilacz Zasilacz 24÷36 V DC 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Panel 1...
  • Page 12 POŁĄCZENIE POPRZEZ SIEĆ LAN LUB WLAN (WI-FI) 2 MONITORY + 1 PANEL WIDEO Rodzina 1 Rodzina 2 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Router Internet Kamera IP czerwony ONVIF MAGISTRALA BRAMA czerwony niebieski MAGISTRALA niebieski żółty żółty biały BRAMA NO...
  • Page 13 2 MONITORY + 2 PANELE WIDEO Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: VP-SW2 Pomarańczowy: Dystrybutor Rodzina 1 Rodzina 2 Panel 1 sygnału Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 24÷36 V DC 24÷36 V DC Czarny: MAGISTRALA MAGISTRALA...
  • Page 14 6 MONITORÓW + 2 PANELE WIDEO VP-SW2 Pokój 1 Pokój 2 Pokój 3 Dystrybutor sygnału Czerwony: MAGISTRALA Niebieski: MAGISTRALA 24÷36 V DC 24÷36 V DC 24÷36 V DC Żółty: MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Panel 1 Czerwony: MAGISTRALA...
  • Page 15 6 MONITORÓW + 4 PANELE WIDEO VP-SW2 VP-PWRW3 Pokój 1 Pokój 2 Pokój 3 Dystrybutor Zasilacz sygnału 24÷36 V DC 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy:...
  • Page 16 ZASILENIE ELEKTROZACZEPU POPRZEZ DYSTRYBUTOR SYGNAŁU VP-SW2 Elektrozaczep Czarny: RYGIEL NO Zielony: RYGIEL COM Pomarańczowy: RYGIEL NC Żółty: BRAMA NO Biały: BRAMA COM Czerwony: MAGISTRALA Niebieski: MAGISTRALA Panel 1 Uwaga: Złącza +12 V oraz GND obsługują rygle magnetyczne oraz elektrozaczepy działające w zakresie (≤) 12 V 0,5 A, 6 W.
  • Page 17 KOMBINACJE ŹRÓDEŁ ZASILANIA ZASILACZ VP-PWRW3 ZASILACZ VP-PWRW2 LUB JEGO WIELOKROTNOŚĆ LUB JEGO WIELOKROTNOŚĆ ILOŚĆ PANELI ZEWNĘTRZNYCH ILOŚĆ PANELI ZEWNĘTRZNYCH W JEDNEJ INSTALACJI W JEDNEJ INSTALACJI (MAKS. 8 SZTUK) (MAKS. 8 SZTUK) Tabela pokazuje całkowitą ilość Tabela pokazuje całkowitą ilość potrzebnych zasilaczy potrzebnych zasilaczy do zasilenia całego systemu.
  • Page 18 DYSTRYBUTOR VP-SW2 ORAZ ZASILACZ VP-PWRW2 ORAZ DODATKOWO ZASILACZ VP-PWRW2 DODATKOWO ZASILACZ VP-PWRW3 LUB JEGO WIELOKROTNOŚĆ LUB JEGO WIELOKROTNOŚĆ ILOŚĆ PANELI ZEWNĘTRZNYCH ILOŚĆ PANELI ZEWNĘTRZNYCH W JEDNEJ INSTALACJI W JEDNEJ INSTALACJI (MAKS. 8 SZTUK) (MAKS. 8 SZTUK) Tabela pokazuje ilość potrzebnych Tabela pokazuje ilość...
  • Page 19 ∆ TWO-FAMILY VIDEO PANEL HD WITH RFID READER VO-202ICSHD / VO-202ICBHD Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04 e-mail: marketing@zamel.pl www.zamel.com Do not dispose of this device with other waste! In order to avoid harmful effects on the environment and human health, the used device should be stored in designated areas.

  • Page 20: Package Contents

    • Thank you for purchasing our products. • Products, including their design and software, are subject to change without prior notice. • The company is not responsible for any safety accidents caused by abnormal operation of the product. • Before using the product, read this user manual carefully and follow the provisions contained therein.

  • Page 21: Technical Specification

    TECHNICAL SPECIFICATION Operation system: Linux Mounting: surface Connection: 2-wire BUS (non polarized) Audio intercom mode: two-way (full duplex) Power supply: 18 ÷ 36 V DC Gate relay: NO (max. 30 V; 4 A AC/DC) Electric lock relay: NO/NC (max. 30 V; 4 A AC/DC) Tamper alarm: against open, break, shocks 13.56 MHz / MIFARE / Supports ISO/IEC 14443...
  • Page 22 REGISTRATION AND USE TRANSPONDERS OPERATION 1. Registering master transponder For the first time to use, after switching on the panel, the loudspeaker keeps beep sound and the three indicator lights keeps blinking. When you swipe a IC transponder (card or fob), there will be a beep sound at the same time, then this transponder is successfully authorized as a master transponder.
  • Page 23 ZARZĄDZANIE URZĄDZENIAMI LANGUAGE ENGLISH SCREEN LOCATION ROOM1 192.168.0.143 CAM1 192.168.0.143 ROOM NO 192.168.0.144 CAM2 TIME UNTILL SCREEN STANDBY 1 MIN 192.168.0.145 CAM3 DO NOT DISTURB 192.168.0.146 CAM4 RECORD MODE DOORBELL PRESS TAKE PICTURE 192.168.0.147 CAM5 ASK FOR VOICEMAIL 192.168.0.148 CAM6 POSSIBLE TO LISTEN TO THIS SCREEN 192.168.0.149 CAM7...
  • Page 24 5. Network settings. Select Network config to enter the system configuration interface of the outdoor panel. From this interface you can configure ONVIF and DHCP settings. Cancel Image config ONVIF System config DHCP Network config Local IP 192.168.0.37 System info Subnet mask 255.255.255.0 Gateway...

  • Page 25: Installation Part

    INSTALLATION PART MOUNTING 1. If possible, please select the most suitable panel position avoid direct sunshine to camera, dark surroundings, rain. 2. Determine panel installation height: suggest to be 1.5~1.6 meters. 3. Disassemble bracket from the outdoor panel. 4. Dig a hole at the suitable height on the wall. 5.
  • Page 26 The use of VP-PWRW2 and VP-PWRW3 power supplies to power the system determines the entire installation as WLAN (Wi-Fi). This means that a wired connection to the router is not possi- ble due to the lack of a VP-SW2 signal distributor with a built-in RJ45 LAN port in the installation. Wireless connectivity is provided by Wi-Fi video monitors.
  • Page 27 2 MONITORS + 3 VIDEO PANELS Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: VP-PWRW3 Power Family 1 Family 2 Panel 1 Supply Red: Blue: Yellow: White: COM2 Green: COM1 24÷36 V DC 24÷36 V DC Black: Orange: Panel 3 4 MONITORS + 1 VIDEO PANELS Red: Blue:...
  • Page 28 6 MONITORS + 3 VIDEO PANELS VP-PWRW3 VP-PWRW2 Power Power Room 1 Room 2 Room 3 Supply Supply 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: Panel 1 Room 2 Room 3 Room 1 Red:...
  • Page 29 6 MONITORS + 1 VIDEO PANELS VP-PWRW3 VP-PWRW3 Room 1 Room 2 Room 3 Power Power Supply Supply 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: Panel 1 Room 2 Room 3 Room 1 24÷36 V DC...
  • Page 30 CONNECTION VIA LAN OR WLAN (WI-FI) 2 MONITORS + 1 VIDEO PANEL Family 1 Family 2 24÷36 V DC 24÷36 V DC Router Internet IP Camera ONVIF GATE blue blue yellow yellow white GATE NO white GATE COM ELECTRIC LOCK NO green LOCK NO green...
  • Page 31 2 MONITORS + 2 VIDEO PANELS Red: Blue: Yellow: White: COM2 Green: COM1 Black: VP-SW2 Orange: Signal Family 1 Family 2 Panel 1 Distributor Red: Blue: Yellow: White: COM2 Green: COM1 24÷36 V DC 24÷36 V DC Black: Orange: Panel 2 4 MONITORS + 3 VIDEO PANELS Red: Blue:...
  • Page 32 6 MONITORS + 2 VIDEO PANELS Red: Blue: VP-SW2 Yellow: Signal Room 1 Room 2 Room 3 Distributor White: COM2 Green: COM1 Black: Orange: Panel 1 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black:...
  • Page 33 6 MONITORS + 4 VIDEO PANELS VP-SW2 VP-PWRW3 Signal Room 1 Room 2 Room 3 Power Distributor Supply 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: Panel 1 Room 1 Room 2 Room 3 Red:...
  • Page 34 POWER SUPPLY OF THE ELECTRIC LOCK THROUGH THE SIGNAL DISTRIBUTOR VP-SW2 Electric lock Black: LOCK NO Green: LOCK COM Orange: LOCK NC Yellow: GATE NO White: GATE COM Red: Blue: Panel 1 Attention: The +12 V and GND connectors support magnetic locks and electric strikes operating in the range of (≤) 12 V 0.5 A, 6 W.
  • Page 35 COMBINATIONS OF POWER SUPPLY SOURCES VP-PWRW3 POWER SUPPLY VP-PWRW2 POWER SUPPLY OR ITS MULTIPLE OR ITS MULTIPLE NUMBER OF OUTDOOR PANELS NUMBER OF OUTDOOR PANELS IN ONE INSTALLATION IN ONE INSTALLATION (MAX. 8 PIECES) (MAX. 8 PIECES) The table shows the total number of The table shows the total number of power supplies needed to power the power supplies needed to power the...
  • Page 36 VP-SW2 DISTRIBUTOR AND VP-PWRW2 POWER SUPPLY AND ADDITIONALLY VP-PWRW2 POWER ADDITIONALLY VP-PWRW3 POWER SUPPLY OR ITS MULTIPLE SUPPLY OR ITS MULTIPLE NUMBER OF OUTDOOR PANELS NUMBER OF OUTDOOR PANELS IN ONE INSTALLATION IN ONE INSTALLATION (MAX. 8 PIECES) (MAX. 8 PIECES) The table shows the number of The table shows the number of additional VP-PWRW2 power supplies...
