Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04
Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby
uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte
urządzenie należy składować w miejscach do tego przeznaczonych. Elektrośmieci
pochodzące z gospodarstwa domowego można oddać bezpłatnie i w dowolnej
ilości do utworzonego w tym celu punktu zbierania, a także do sklepu przy okazji
dokonywania zakupu nowego sprzętu.

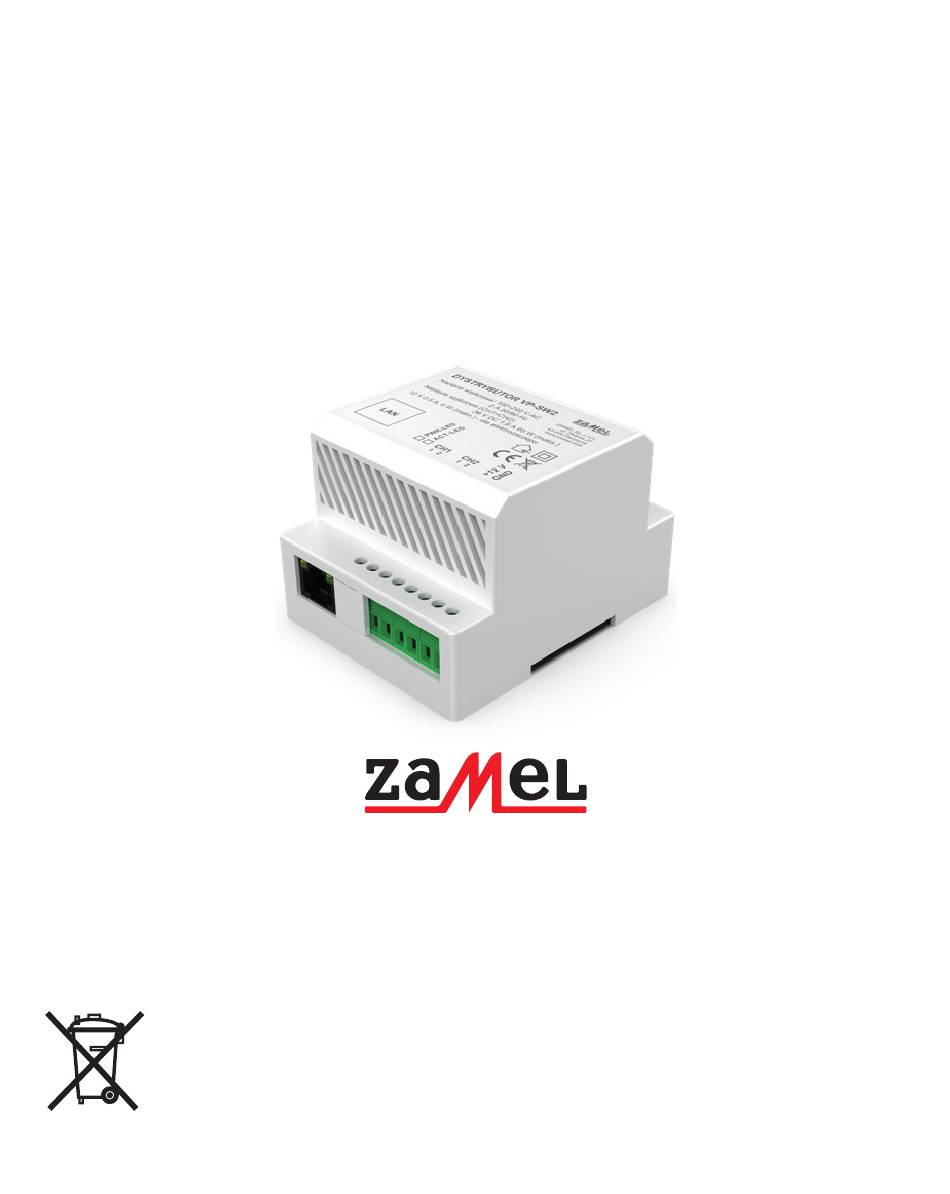

entra
η

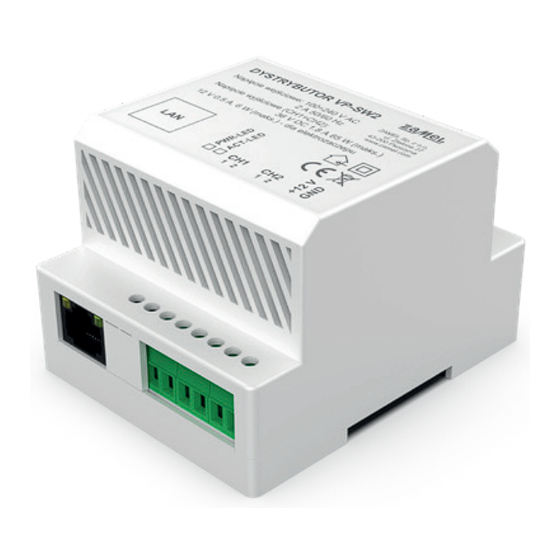

DYSTRYBUTOR
VP-SW2
e-mail: marketing@zamel.pl
www.zamel.com
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Zamel entra 200 Series
Summary of Contents for Zamel entra 200 Series
- Page 1 ∆ η DYSTRYBUTOR VP-SW2 Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04 e-mail: marketing@zamel.pl www.zamel.com Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby uniknąć...
- Page 2 Złącza magistrali 2-żyłowej BUS (bez polaryzacji) Złącza magistrali 2-żyłowej BUS (bez polaryzacji) DYSTRYBUTOR VP-SW2 Wyjście: +12 V (do obsługi elektrozaczepu ZAMEL Sp. z o.o. ul. Zielona 27 43-200 Pszczyna www.zamel.com bezpośrednio z dystrybutora) 12 V 0.5 A, 6 W (maks.) - dla elektrozaczepu Wejście: 100 ÷...
-
Page 3: Zawartość Opakowania
ZAWARTOŚĆ OPAKOWANIA Instrukcja Karta Dystrybutor obsługi gwarancyjna DANE TECHNICZNE Montaż: natynkowy, na szynie DIN Napięcie / prąd wejściowy: 100 ÷ 240 V~, 50/60 Hz / 2 A Napięcie / moc / prąd wyjściowy: 36 V / 65 W / 1,8 A (CH1+CH2) Interfejs sieciowy: 10 M/100 M adaptacyjny Pobór mocy:... -
Page 4: Schemat Połączeń
SCHEMAT POŁĄCZEŃ Napięcie zasilania: 100 ÷ 240 V AC Przewód UTP Magistrala 2-żyłowa VP-SW2 MONITOR 1 Dystrybutor Router sygnału Kamera IP ONVIF Internet 24÷36 V DC MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 MONITOR 10 Czarny: Pomarańczowy: Panel 1 Czerwony: MAGISTRALA... - Page 5 100 ÷ 240 V AC Elektrozaczep Czarny: RYGIEL NO VP-SW2 Signal Zielony: RYGIEL COM Distributor Pomarańczowy: RYGIEL NC Żółty: BRAMA NO Biały: BRAMA COM Czerwony: MAGISTRALA Niebieski: MAGISTRALA KOMBINACJE ŹRÓDEŁ ZASILANIA ZASILACZVP-PWRW3 ZASILACZ VP-PWRW2 LUB JEGO WIELOKROTNOŚĆ LUB JEGO WIELOKROTNOŚĆ Ilość...
- Page 6 ZASILACZ VP-PWRW3 DYSTRYBUTOR VP-SW2 ORAZ DODATKOWO ZASILACZ ORAZ DODATKOWO ZASILACZ VP-PWRW2 LUB JEGO VP-PWRW3 LUB JEGO WIELOKROTNOŚĆ WIELOKROTNOŚĆ Ilość paneli Ilość paneli zewnętrznych w jednej zewnętrznych w jednej instalacji (maks. 8 sztuk) instalacji (maks. 8 sztuk) 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 1 1 1 1 1 1 1 1...
- Page 7 DYSTRYBUTOR VP-SW2 ZASILACZ VP-PWRW2 ORAZ DODATKOWO ZASILACZ ORAZ DODATKOWO ZASILACZ VP-PWRW2 LUB JEGO VP-PWRW3 LUB JEGO WIELOKROTNOŚĆ WIELOKROTNOŚĆ Ilość paneli Ilość paneli zewnętrznych w jednej zewnętrznych w jednej instalacji (maks. 8 sztuk) instalacji (maks. 8 sztuk) 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 1 1 1 1 1 1 1...
- Page 9 ∆ DISTRIBUTOR VP-SW2 Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04 e-mail: marketing@zamel.pl www.zamel.com Do not dispose of this device with other waste! In order to avoid harmful effects on the environment and human health, the used device should be stored in designated areas.
- Page 10 Output: +12 V (to operate the electric lock directly from the distributor) DYSTRYBUTOR VP-SW2 Input: 100 ÷ 240 V AC ZAMEL Sp. z o.o. ul. Zielona 27 43-200 Pszczyna www.zamel.com 12 V 0.5 A, 6 W (maks.) - dla elektrozaczepu...
-
Page 11: Package Contents
PACKAGE CONTENTS User Warranty Distributor manual card TECHNICAL SPECIFICATION Mounting: surface, DIN rail Input voltage / current: 100 ÷ 240 V~, 50/60 Hz / 2 A Output voltage / power / current: 36 V / 65 W / 1.8 A (CH1+CH2) Network interface: 10 M/100 M adaptive Power consumption:... -
Page 12: Wiring Diagram
WIRING DIAGRAM Power supply: 100 ÷ 240 V AC UTP Cable 2-wire BUS VP-SW2 MONITOR 1 Signal Router Distributor ONVIF Camera Internet 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 MONITOR 10 Black: Orange: Panel 1 Red: 24÷36 V DC Blue: Yellow: White:... - Page 13 100 ÷ 240 V AC Electric lock Black: LOCK NO VP-SW2 Signal Green: LOCK COM Distributor Orange: LOCK NC Yellow: GATE NO White: GATE COM Red: Blue: COMBINATIONS OF POWER SUPPLY SOURCES VP-PWRW3 POWER SUPPLY VP-PWRW2 POWER SUPPLY OR ITS MULTIPLE OR ITS MULTIPLE Number of outdoor Number of outdoor...
- Page 14 VP-PWRW3 POWER SUPPLY VP-SW2 DISTRIBUTOR AND ADDITIONALLY VP-PWRW2 AND ADDITIONALLY VP-PWRW3 POWER SUPPLY POWER SUPPLY OR ITS MULTIPLE OR ITS MULTIPLE Number of outdoor Number of outdoor panels in one installation panels in one installation (max. 8 pieces) (max. 8 pieces) 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 1 1 1...
- Page 15 VP-SW2 DISTRIBUTOR VP-PWRW2 POWER SUPPLY AND ADDITIONALLY VP-PWRW2 AND ADDITIONALLY VP-PWRW3 POWER SUPPLY POWER SUPPLY OR ITS MULTIPLE OR ITS MULTIPLE Number of outdoor Number of outdoor panels in one installation panels in one installation (max. 8 pieces) (max. 8 pieces) 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 1 1...
