JEDNORODZINNY DWUŻYŁOWY ZESTAW

Z CZYTNIKIEM RFID I SZYFRATOREM

tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04

Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby uniknąć szkodliwego wpływu na

środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.

Elektrośmieci pochodzące z gospodarstwa domowego można oddać bezpłatnie i w dowolnej ilości do utworzonego

w tym celu punktu zbierania, a także do sklepu przy okazji dokonywania zakupu nowego sprzętu.

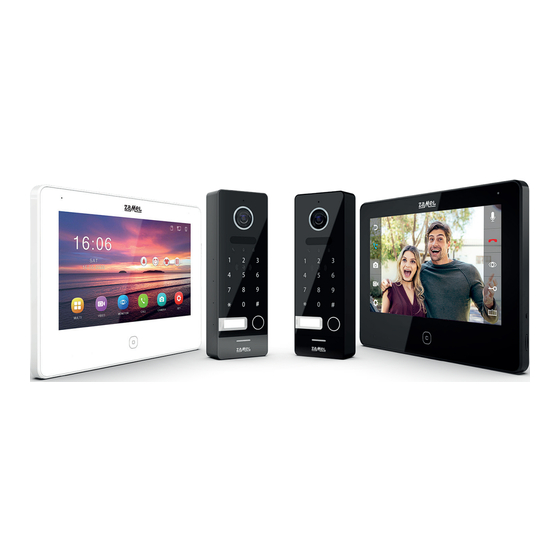

WIDEO DOMOFONOWY

VP-209ICSPW-S / VP-209ICSPB-B

Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna

e-mail: marketing@zamel.pl

www.zamel.com

entra

Zasilacz

szynę TH 35

w zestawie

Need help?

Do you have a question about the entry 200 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Zamel entry 200 Series

Page 1 VP-209ICSPW-S / VP-209ICSPB-B Zasilacz szynę TH 35 w zestawie Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04 e-mail: marketing@zamel.pl www.zamel.com Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować...
Page 2 TYŁ 2 żyły (brak polaryzacji) 2 żyły (brak polaryzacji) ZASILACZ VP-PWRW3 Wejście: 100 ÷ 240 V AC Ta: + 50°C ZAMEL Sp. z o.o. ul. Zielona 27 PL43-200 Pszczyna www.zamel.com Cechy: - zasilacz 2-żyłowy - 36 V DC, 1 A...
Page 3 WIDEOMONITOR Mikrofon FRONT Przycisk funkcyjny Slot karty pamięci Włącz / wyłącz Wskaźnik LED Ekran IPS Złącza dodatkowego przycisku Złącza dodatkowego dzwonka TYŁ Złącza zasilania Złącza Magistrali 2- żyłowej (BUS) 24 V - 36 V DC 24 V - 36 V DC MAGISTRALA MAGISTRALA ZAWARTOŚĆ...
Page 4 DANE TECHNICZNE WIDEOMONITOR Wyświetlacz: 7’’ dotykowy IPS 1024 x 600 p System operacyjny: Linux Montaż: natynkowy Zasilanie: 24 ÷ 36 V DC Konsumpcja prądowa: 7 W (maks.), 4 W (czuwanie) Standard kompresji wideo: H.265 (domyślnie), H.264 Tryb komunikacji audio: dwustronny (pełny dupleks) Maksymalna ilość...
Page 5 PANEL ZEWNĘTRZNY System operacyjny: Linux Montaż: natynkowy Typ instalacji: 2- żyłowa magistrala BUS (bez polaryzacji) Tryb komunikacji głosowej: dwukierunkowa (pełny dupleks) Zasilanie: 18 ÷ 36 V DC Przekaźnik bramy: NO (maks. 30 V 4 A AC/DC) Przekaźnik elektrozaczepu: NO/NC (maks. 30 V 4 A AC/DC) Alarm antysabotażowy: wstrząsy oraz próby otwarcia i zerwania 13.56 MHz / MIFARE / wspiera ISO/IEC 14443...
Page 6 REJESTRACJA I UŻYTKOWANIE TRANSPONDERÓW MAGNETYCZNYCH 1. Rejestracja transpondera Master Przy pierwszym użyciu, po uruchomieniu panela, głośnik emituje sygnał dźwiękowy, a trzy diody wskaźnika migają. Po przyłożeniu transpondera IC (karta lub brelok) do czytnika rozlega się sygnał dźwiękowy, a transponder zostaje pomyślnie autoryzowany jako transponder Master. Tuż...
Page 7 2. Odblokowywanie bramy poprzez przekaźnik NO COM. a. Otwieranie hasłem: Przykład: Jeśli hasło odblokowania to 123456, w celu otwarcia bramy należy wprowadzić kombinację 123456*. Wówczas zapala się wskaźnik odblokowania, a bra- ma zostaje otwarta. b. Odblokowanie przez odczyt transpondera: Wcisnąć * i przyłożyć transponder użytkownika do czytnika, gdy urządzenie znajduje się...
Page 8 ZARZĄDZANIE URZĄDZENIAMI ZARZĄDZANIE URZĄDZENIAMI 192.168.0.143 192.168.0.143 CAM1 CAM1 192.168.0.143 192.168.0.144 CAM2 192.168.0.144 CAM2 192.168.0.145 CAM3 192.168.0.145 CAM3 192.168.0.146 CAM4 192.168.0.146 CAM4 192.168.0.147 192.168.0.147 CAM5 CAM5 192.168.0.148 CAM6 192.168.0.148 CAM6 192.168.0.149 192.168.0.149 CAM7 CAM7 192.168.0.150 192.168.0.150 CAM8 CAM8 Rysunek 2 Rysunek 3 ZARZĄDZANIE URZĄDZENIAMI RESETOWANIE REGION...
Page 9 ExtaLifeLTE WIFI EEGUARD_TEST ANULUJ POŁĄCZYĆ SmartLife-8727 ChinaNet-EFTk BoxC_F2_Oﬃce MERCURY_913E ?123 ChinaNET-M4kH Rysunek 7 Rysunek 8 ZARZĄDZANIE URZĄDZENIAMI JĘZYK POLSKI ADRES URZĄDZENIA POKÓJ1 192.168.0.143 CAM1 MIESZKANIE NUMER 192.168.0.144 CAM2 CZAS WYGASZACZA EKRANU 1 MIN 192.168.0.145 CAM3 NIE PRZESZKADZAĆ 192.168.0.146 CAM4 KAMERA TRYB NAGRYWANIA 192.168.0.147 CAM5...
Page 10 ZARZĄDZANIE URZĄDZENIAMI ZARZĄDZANIE URZĄDZENIAMI 192.168.0.143 CAM1 192.168.0.143 CAM1 192.168.0.148 192.168.0.144 CAM2 192.168.0.144 CAM2 192.168.0.145 CAM3 192.168.0.145 CAM3 192.168.0.146 CAM4 192.168.0.146 CAM4 192.168.0.147 CAM5 192.168.0.147 CAM5 192.168.0.148 CAM6 192.168.0.148 CAM6 192.168.0.149 CAM7 192.168.0.149 CAM7 192.168.0.150 CAM8 192.168.0.150 CAM8 Rysunek 14 Rysunek 15 Krok 2: Wybrać...
Page 11 2. Funkcja ta wymaga podłączenia monitora wewnętrznego i panelu zewnętrznego do dystrybutora sygnału VP-SW2. Adres IP dustrybutora sygnału VP-SW2 musi należeć do tego samego segmen- tu sieci co adres rejestratora sieciowego NVR. 4. Konfiguracja ustawień monitorów. Krok 1: Jeśli w obrębie jednej instalacji (jedna rodzina) podłączony jest tylko jeden panel i jeden monitor, nie ma potrzeby ustawiania numeru pomieszczenia (należy zachować...
Page 12 5.2. Przywracanie ustawień fabrycznych. Po usunięciu monitora z instalacji wszystkie dane zostaną usunięte i przywrócone do ustawień fabrycznych. RESETOWANIE RESETOWANIE USTAWIEŃ REGION EUROPA RESET DO USTAWIEŃ FABRYCZNYCH WERSJA OPROGRAMOWANIA V4.1.1 WSZYSTKIE DANE ORAZ USTAWIENIA ZOSTANĄ TRWALE USUNIĘTE! ANULUJ POTWIERDŹ Rysunek 24 Rysunek 25 5.3.
Page 13 Krok 4: Jeżeli proces zakończy się powodzeniem to aplikacja zwróci stosowną informację. Naci- snąć przycisk → Zakończ, aby zakończyć proces dodawania. Krok 5: Po dodaniu od razu nastąpi przekierowanie do uprzednio dodanego urządzenia. Rysunek 27 5.4. Usuwanie urządzeń z aplikacji mobilnej. Krok 1: Przejść...
Page 14 CZĘŚĆ UŻYTKOWA DZIAŁANIE WIDEODOMOFONU 1. Wywołanie z panelu zewnętrznego Gdy gość inicjuje wywołanie za pośrednictwem panelu zewnętrznego, wszystkie zainstalowane w domu monitory wewnętrzne wydają sygnał dźwiękowy, jak pokazano poniżej. 12-01-2021 08:00:00 12-01-2021 08:00:00 CAM1 CAM1 POŁĄCZENIE PRZYCHODZĄCE Rysunek 36 Rysunek 37 Na wyświetlaczu LCD pojawia się...
Page 15 CZĘŚĆ INSTALACYJNA MONTAŻ PANELU 1. Wybrać najbardziej odpowiednią pozycję do montażu panela. Unikać, o ile to możliwe, wysta- wienia kamery na bezpośrednie światło słoneczne czy opady atmosferyczne, a także instala- cji w warunkach zaciemnienia. 2. Określić pożądaną wysokość instalacji panela: sugerowana wysokość to 1,5 ~ 1,6 metra. 3.
Page 16 Zastosowanie zasilaczy VP-PWRW2 oraz VP-PWRW3 do zasilenia systemu determinuje całą in- stalację jako WLAN (Wi-Fi). Oznacza to brak możliwości połączenia przewodowego z routerem z uwagi na brak w instalacji dystrybutora sygnału VP-SW2 posiadającego wbudowany port LAN RJ45. Łączność bezprzewodową realizują wideo monitory Wi-Fi. W celu nawiązania stabilnego połączenia monitory wideo muszą...
Page 17 2 MONITORY + 2 PANELE WIDEO Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: VP-PWRW3 MONITOR 1 MONITOR 2 Panel 1 Zasilacz Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA Czarny:...
Page 18 6 MONITORÓW + 3 PANELE WIDEO VP-PWRW3 VP-PWRW2 MONITOR 1 MONITOR 2 MONITOR 3 Zasilacz Zasilacz 24÷36 V DC 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Panel 1...
Page 19 6 MONITORÓW + PANEL WIDEO VP-PWRW3 VP-PWRW3 MONITOR 1 MONITOR 2 MONITOR 3 Zasilacz Zasilacz 24÷36 V DC 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Pokój 2 Pokój 3...
Page 20 POŁĄCZENIE POPRZEZ SIEĆ LAN LUB WLAN (WI-FI) MONITOR + PANEL WIDEO 24÷36 V DC MAGISTRALA MAGISTRALA Router Internet Kamera IP czerwony ONVIF MAGISTRALA BRAMA czerwony niebieski MAGISTRALA niebieski żółty żółty biały BRAMA NO biały BRAMA COM ELEKTROZACZEP NO zielony RYGIEL NO zielony czarny czarny...
Page 21 2 MONITORY + 2 PANELE WIDEO Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: VP-SW2 Pomarańczowy: Dystrybutor MONITOR 1 MONITOR 2 sygnału Panel 1 Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 24÷36 V DC 24÷36 V DC Czarny: MAGISTRALA MAGISTRALA...
Page 22 6 MONITORÓW + 2 PANELE WIDEO VP-SW2 MONITOR 1 MONITOR 2 MONITOR 3 Dystrybutor sygnału Czerwony: MAGISTRALA Niebieski: MAGISTRALA 24÷36 V DC 24÷36 V DC 24÷36 V DC Żółty: MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Panel 1 Czerwony: MAGISTRALA...
Page 23 6 MONITORÓW + 4 PANELE WIDEO VP-SW2 VP-PWRW3 MONITOR 1 MONITOR 2 MONITOR 3 Dystrybutor Zasilacz sygnału 24÷36 V DC 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy:...
Page 24 ZASILENIE ELEKTROZACZEPU POPRZEZ DYSTRYBUTOR SYGNAŁU VP-SW2 Elektrozaczep Czarny: RYGIEL NO Zielony: RYGIEL COM Pomarańczowy: RYGIEL NC Żółty: BRAMA NO Biały: BRAMA COM Czerwony: MAGISTRALA Niebieski: MAGISTRALA Uwaga: Złącza +12 V oraz GND obsługują rygle magnetyczne oraz elektrozaczepy działające w zakresie (≤) 12 V 0,5 A, 6 W.
Page 25 KOMBINACJE ŹRÓDEŁ ZASILANIA ZASILACZ VP-PWRW3 ZASILACZ VP-PWRW2 LUB JEGO WIELOKROTNOŚĆ LUB JEGO WIELOKROTNOŚĆ ILOŚĆ PANELI ZEWNĘTRZNYCH ILOŚĆ PANELI ZEWNĘTRZNYCH W JEDNEJ INSTALACJI W JEDNEJ INSTALACJI (MAKS. 8 SZTUK) (MAKS. 8 SZTUK) Tabela pokazuje całkowitą ilość Tabela pokazuje całkowitą ilość potrzebnych zasilaczy potrzebnych zasilaczy do zasilenia całego systemu.
Page 26 DYSTRYBUTOR VP-SW2 ORAZ ZASILACZ VP-PWRW2 ORAZ DODATKOWO ZASILACZ VP-PWRW2 DODATKOWO ZASILACZ VP-PWRW3 LUB JEGO WIELOKROTNOŚĆ LUB JEGO WIELOKROTNOŚĆ ILOŚĆ PANELI ZEWNĘTRZNYCH ILOŚĆ PANELI ZEWNĘTRZNYCH W JEDNEJ INSTALACJI W JEDNEJ INSTALACJI (MAKS. 8 SZTUK) (MAKS. 8 SZTUK) Tabela pokazuje ilość potrzebnych Tabela pokazuje ilość...
Page 27 DIN Rail power adapter included Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04 e-mail: marketing@zamel.pl www.zamel.com Do not dispose of this device with other waste! In order to avoid harmful effects on the environment and human health, the used device should be stored in designated areas.
Page 28 FRONT REAR 2-wire (non polarity) 2-wire (non polarity) ZASILACZ VP-PWRW3 Input: 100 ÷ 240 V AC Ta: + 50°C ZAMEL Sp. z o.o. ul. Zielona 27 PL43-200 Pszczyna www.zamel.com Features: - 2-wire power supply - 36 V DC, 1 A...
Page 29 VIDEO MONITOR FRONT Microfon Main menu SD card slot Turn ON / OFF Status indicator light Display screen Call button Ringbell Power REAR 2- wire (BUS) 24 V - 36 V DC 24-36 V DC PACKAGE CONTENTS minitor monitor panel panel power allen...
Page 30 TECHNICAL SPECIFICATION VIDEO MONITOR Screen: 7’’ touch screen IPS 1024 x 600 p Operation system: Linux Mounting: surface Power supply: 24 ÷ 36 V DC Power consumption: 7 W (max.), 4 W (standby) Video compression standard: H.265 (default), H.264 Audio communication mode: two-way (full duplex) Maximum number of monitors: Maximum number of CCTV cameras and...
Page 31 OUTDOOR PANEL Operation system: Linux Mounting: surface Connection: 2-wire BUS Audio intercom mode: two-way (full duplex) Power supply: 18 ÷ 36 V DC Gate relay: NO (max. 30 V; 4 A AC/DC) Electric lock relay: NO/NC (max. 30 V; 4 A AC/DC) Tamper alarm: against open, break, shocks 13.56 MHz / MIFARE / supports ISO/IEC 14443...
Page 32 REGISTRATION AND USE TRANSPONDERS OPERATION 1. Registering master transponder For the first time to use, after switching on the panel, the loudspeaker keeps beep sound and the three indicator lights keeps blinking. When you swipe a IC transponder (card or fob), there will be a beep sound at the same time, then this transponder is successfully authorized as a master transponder.
Page 33 b. Swiping transponder unlock: In the standby state, input * and then swipe a user transpon- der, then the unlock indicator will light on and the gate will be opened. Remarks: 1. In standby state the first touch of any key on the keyboard turns on its backlight. 2.
Page 34 DEVICE MANAGEMENT DEVICE MANAGEMENT 192.168.0.143 192.168.0.143 CAM1 CAM1 192.168.0.143 192.168.0.144 CAM2 192.168.0.144 CAM2 192.168.0.145 CAM3 192.168.0.145 CAM3 192.168.0.146 CAM4 192.168.0.146 CAM4 192.168.0.147 192.168.0.147 CAM5 CAM5 192.168.0.148 CAM6 192.168.0.148 CAM6 192.168.0.149 192.168.0.149 CAM7 CAM7 192.168.0.150 192.168.0.150 CAM8 CAM8 Figure 2 Figure 3 DEVICE MANAGEMENT RESET REGION...
Page 35 EEGUARD_TEST WIFI EEGUARD_TEST CANCEL CONNECT SmartLife-8727 ChinaNet-EFTk BoxC_F2_Oﬃce MERCURY_913E ?123 ChinaNET-M4kH Figure 7 Figure 8 DEVICE MANAGEMENT LANGUAGE ENGLISH SCREEN LOCATION ROOM1 192.168.0.143 CAM1 ROOM NO 192.168.0.144 CAM2 TIME UNTILL SCREEN STANDBY 1 MIN 192.168.0.145 CAM3 DO NOT DISTURB 192.168.0.146 CAM4 RECORD MODE DOORBELL PRESS TAKE PICTURE...
Page 36 Step 3: After successfully adding the device ad- DEVICE MANAGEMENT dress, the device address will be showed on the right as Figure 15. 192.168.0.143 CAM1 192.168.0.148 192.168.0.144 CAM2 192.168.0.145 CAM3 192.168.0.146 CAM4 192.168.0.147 CAM5 192.168.0.148 CAM6 192.168.0.149 CAM7 192.168.0.150 CAM8 Figure 15 3.
Page 37 Step 2: The monitor must have the DEVICE ADDRESS option set to 1. Additional monitors must have the DEVICE ADDRESS option set to 2/3/4 ... 10, and no two monitors can have the same number. Step 3: Within one family, set the same APARTMENT NUMBER (APARTMENT NUMBER can be set in the range from 1 to 9999).
Page 38 5.3. Adding devices to the mobile application. Connection to the application – by scanning the QR code. (If you have added a device via automatic search - (step below), then you should skip this step). Step 1: Log in to the NaviHome, Smart Life or Tuya Smart application. Select option → Add device, and then →...
Page 39 Figure 27 5.4. Removing devices from the mobile application. Step 1: Go to All Devices → → Device Management. Step 2: In the list of devices, select those to be removed. Step 3: Select → Remove device. Confirm the device removal operation. Step 4: Select →...
Page 40 USAGE PART VIDEO INTERCOM OPERATION 1. Door station call When a visitor calls in door station, all the indoor monitors in this house will chime simultaneously as below. 12-01-2021 08:00:00 12-01-2021 08:00:00 CAM1 CAM1 INCOMING CALL Figure 36 Figure 37 The LCD will show “INCOMING CALL”.
Page 41 INSTALLATION PART PANEL MOUNTING 1. If possible, please select the most suitable panel position avoid direct sunshine to camera, dark surroundings, rain. 2. Determine panel installation height: suggest to be 1.5~1.6 meters. 3. Disassemble bracket from the outdoor panel. 4. Dig a hole at the suitable height on the wall. 5.
Page 42 The use of VP-PWRW2 and VP-PWRW3 power supplies to power the system determines the entire installation as WLAN (Wi-Fi). This means that a wired connection to the router is not possi- ble due to the lack of a VP-SW2 signal distributor with a built-in RJ45 LAN port in the installation. Wireless connectivity is provided by Wi-Fi video monitors.
Page 43 2 MONITORS + 3 VIDEO PANELS Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: VP-PWRW3 Power MONITOR 1 MONITOR 2 Panel 1 Supply Red: Blue: Yellow: White: COM2 Green: COM1 24÷36 V DC 24÷36 V DC Black: Orange: Panel 3 4 MONITORS + VIDEO PANEL Red: Blue:...
Page 44 6 MONITORS + 3 VIDEO PANELS VP-PWRW3 VP-PWRW2 Power Power MONITOR 1 MONITOR 2 MONITOR 3 Supply Supply 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: Panel 1 MONITOR 5 MONITOR 6 MONITOR 4 Red:...
Page 45 6 MONITORS + VIDEO PANEL VP-PWRW3 VP-PWRW3 MONITOR 1 MONITOR 2 MONITOR 3 Power Power Supply Supply 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: MONITOR 5 MONITOR 6 MONITOR 4 24÷36 V DC 24÷36 V DC 24÷36 V DC...
Page 46 CONNECTION VIA LAN OR WLAN (WI-FI) MONITOR + VIDEO PANEL Family 2 24÷36 V DC Router Internet IP Camera ONVIF GATE blue blue yellow yellow white GATE NO white GATE COM ELECTRIC LOCK NO green LOCK NO green black black LOCK COM orange Power Supply...
Page 47 2 MONITORS + 2 VIDEO PANELS Red: Blue: Yellow: White: COM2 Green: COM1 Black: VP-SW2 Orange: Signal MONITOR 1 MONITOR 2 Panel 1 Distributor Red: Blue: Yellow: White: COM2 Green: COM1 24÷36 V DC 24÷36 V DC Black: Orange: Panel 2 4 MONITORS + 3 VIDEO PANELS Red: Blue:...
Page 48 6 MONITORS + 2 VIDEO PANELS Red: Blue: VP-SW2 Yellow: Signal MONITOR 1 MONITOR 2 MONITOR 3 Distributor White: COM2 Green: COM1 Black: Orange: Panel 1 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black:...
Page 49 6 MONITORS + 4 VIDEO PANELS VP-SW2 VP-PWRW3 Signal MONITOR 1 MONITOR 2 MONITOR 3 Power Distributor Supply 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: Panel 1 MONITOR 4 MONITOR 5 MONITOR 6 Red:...
Page 50 POWER SUPPLY OF THE ELECTRIC LOCK THROUGH THE SIGNAL DISTRIBUTOR VP-SW2 Electric lock Black: LOCK NO Green: LOCK COM Orange: LOCK NC Yellow: GATE NO White: GATE COM Red: Blue: Attention: The +12 V and GND connectors support magnetic locks and electric strikes operating in the range of (≤) 12 V 0.5 A, 6 W.
Page 51 COMBINATIONS OF POWER SUPPLY SOURCES VP-PWRW3 POWER SUPPLY VP-PWRW2 POWER SUPPLY OR ITS MULTIPLE OR ITS MULTIPLE NUMBER OF OUTDOOR PANELS NUMBER OF OUTDOOR PANELS IN ONE INSTALLATION IN ONE INSTALLATION (MAX. 8 PIECES) (MAX. 8 PIECES) The table shows the total number of The table shows the total number of power supplies needed to power the power supplies needed to power the...
Page 52 VP-SW2 DISTRIBUTOR AND VP-PWRW2 POWER SUPPLY AND ADDITIONALLY VP-PWRW2 POWER ADDITIONALLY VP-PWRW3 POWER SUPPLY OR ITS MULTIPLE SUPPLY OR ITS MULTIPLE NUMBER OF OUTDOOR PANELS NUMBER OF OUTDOOR PANELS IN ONE INSTALLATION IN ONE INSTALLATION (MAX. 8 PIECES) (MAX. 8 PIECES) The table shows the number of The table shows the number of additional VP-PWRW2 power supplies...
