Zamel entra 200 Series User Manual

Zamel entra 200 Series User Manual

Single-family video panel hd with rfid reader and keypad
Hide thumbs Also See for entra 200 Series:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
η
∆
Z CZYTNIKIEM KART I SZYFRATOREM
tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04
Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby uniknąć szkodliwego wpływu na
środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.
Elektrośmieci pochodzące z gospodarstwa domowego można oddać bezpłatnie i w dowolnej ilości do utworzonego
w tym celu punktu zbierania, a także do sklepu przy okazji dokonywania zakupu nowego sprzętu.

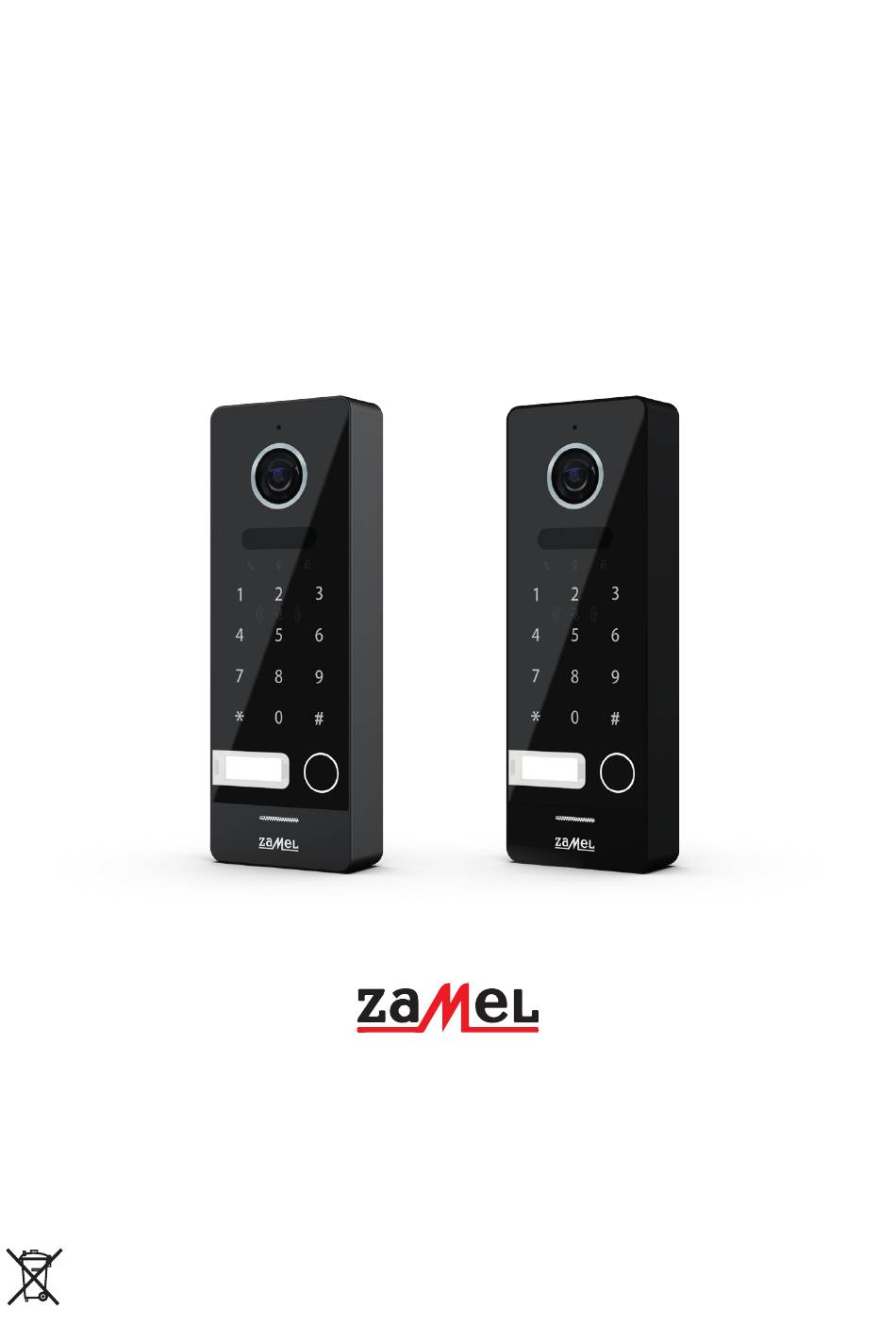

JEDNORODZINNY PANEL WIDEO HD
VO-201ICSPHD / VO-201ICBPHD
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
e-mail: marketing@zamel.pl
entra
η
www.zamel.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the entra 200 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Zamel entra 200 Series

Summary of Contents for Zamel entra 200 Series

  • Page 1 JEDNORODZINNY PANEL WIDEO HD Z CZYTNIKIEM KART I SZYFRATOREM VO-201ICSPHD / VO-201ICBPHD Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04 e-mail: marketing@zamel.pl www.zamel.com...

  • Page 2: Zawartość Opakowania

    • Dziękujemy za zakup naszych produktów. • Produkty, w tym ich konstrukcja oraz oprogramowanie, mogą ulec zmianom bez wcześniejszego powiadomienia. • Spółka nie ponosi odpowiedzialności za wypadki spowodowane nieprawidłowym użytkowaniem produktu. • Przed rozpoczęciem eksploatacji produktu należy uważnie przeczytać niniejszą instrukcję ob- sługi i postępować...

  • Page 3: Dane Techniczne

    DANE TECHNICZNE System operacyjny: Linux Montaż: natynkowy Typ instalacji: 2- żyłowa magistrala BUS (bez polaryzacji) Tryb komunikacji głosowej: dwukierunkowa (pełny dupleks) Zasilanie: 18 ÷ 36 V DC Przekaźnik bramy: NO (maks. 30 V 4 A AC/DC) Przekaźnik elektrozaczepu: NO/NC (maks. 30 V 4 A AC/DC) Alarm antysabotażowy: wstrząsy oraz próby otwarcia i zerwania 13.56 MHz / MIFARE / wspiera ISO/IEC 14443...

  • Page 4: Ustawianie Hasła

    REJESTRACJA I UŻYTKOWANIE TRANSPONDERÓW MAGNETYCZNYCH 1. Rejestracja transpondera Master Przy pierwszym użyciu, po uruchomieniu panela, głośnik emituje sygnał dźwiękowy, a trzy diody wskaźnika migają. Po przyłożeniu transpondera IC (karta lub brelok) do czytnika rozlega się sygnał dźwiękowy, a transponder zostaje pomyślnie autoryzowany jako transponder Master. Tuż...
  • Page 5 2. Odblokowywanie bramy poprzez przekaźnik NO COM. a. Otwieranie hasłem: Przykład: Jeśli hasło odblokowania to 123456, w celu otwarcia bramy należy wprowadzić kombinację 123456*. Wówczas zapala się wskaźnik odblokowania, a bra- ma zostaje otwarta. b. Odblokowanie przez odczyt transpondera: Wcisnąć * i przyłożyć transponder użytkownika do czytnika, gdy urządzenie znajduje się...
  • Page 6 Zastosowanie zasilaczy VP-PWRW2 oraz VP-PWRW3 do zasilenia systemu determinuje całą in- stalację jako WLAN (Wi-Fi). Oznacza to brak możliwości połączenia przewodowego z routerem z uwagi na brak w instalacji dystrybutora sygnału VP-SW2 posiadającego wbudowany port LAN RJ45. Łączność bezprzewodową realizują wideo monitory Wi-Fi. W celu nawiązania stabilnego połączenia monitory wideo muszą...
  • Page 7 2 MONITORY + 2 PANELE WIDEO Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: VP-PWRW3 MONITOR 1 MONITOR 2 Panel 1 Zasilacz Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA Czarny:...
  • Page 8 6 MONITORÓW + 3 PANELE WIDEO VP-PWRW3 VP-PWRW2 MONITOR 1 MONITOR 2 MONITOR 3 Zasilacz Zasilacz 24÷36 V DC 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Panel 1...
  • Page 9 6 MONITORÓW + PANEL WIDEO VP-PWRW3 VP-PWRW3 MONITOR 1 MONITOR 2 MONITOR 3 Zasilacz Zasilacz 24÷36 V DC 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Pokój 2 Pokój 3...
  • Page 10 POŁĄCZENIE POPRZEZ SIEĆ LAN LUB WLAN (WI-FI) MONITOR + PANEL WIDEO 24÷36 V DC MAGISTRALA MAGISTRALA Router Internet Kamera IP czerwony ONVIF MAGISTRALA BRAMA czerwony niebieski MAGISTRALA niebieski żółty żółty biały BRAMA NO biały BRAMA COM ELEKTROZACZEP NO zielony RYGIEL NO zielony czarny czarny...
  • Page 11 2 MONITORY + 2 PANELE WIDEO Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: VP-SW2 Pomarańczowy: Dystrybutor MONITOR 1 MONITOR 2 sygnału Panel 1 Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 24÷36 V DC 24÷36 V DC Czarny: MAGISTRALA MAGISTRALA...
  • Page 12 6 MONITORÓW + 2 PANELE WIDEO VP-SW2 MONITOR 1 MONITOR 2 MONITOR 3 Dystrybutor sygnału Czerwony: MAGISTRALA Niebieski: MAGISTRALA 24÷36 V DC 24÷36 V DC 24÷36 V DC Żółty: MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Panel 1 Czerwony: MAGISTRALA...
  • Page 13 6 MONITORÓW + 4 PANELE WIDEO VP-SW2 VP-PWRW3 MONITOR 1 MONITOR 2 MONITOR 3 Dystrybutor Zasilacz sygnału 24÷36 V DC 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy:...
  • Page 14 ZASILENIE ELEKTROZACZEPU POPRZEZ DYSTRYBUTOR SYGNAŁU VP-SW2 Elektrozaczep Czarny: RYGIEL NO Zielony: RYGIEL COM Pomarańczowy: RYGIEL NC Żółty: BRAMA NO Biały: BRAMA COM Czerwony: MAGISTRALA Niebieski: MAGISTRALA Uwaga: Złącza +12 V oraz GND obsługują rygle magnetyczne oraz elektrozaczepy działające w zakresie (≤) 12 V 0,5 A, 6 W.
  • Page 15 KOMBINACJE ŹRÓDEŁ ZASILANIA ZASILACZ VP-PWRW3 ZASILACZ VP-PWRW2 LUB JEGO WIELOKROTNOŚĆ LUB JEGO WIELOKROTNOŚĆ ILOŚĆ PANELI ZEWNĘTRZNYCH ILOŚĆ PANELI ZEWNĘTRZNYCH W JEDNEJ INSTALACJI W JEDNEJ INSTALACJI (MAKS. 8 SZTUK) (MAKS. 8 SZTUK) Tabela pokazuje całkowitą ilość Tabela pokazuje całkowitą ilość potrzebnych zasilaczy potrzebnych zasilaczy do zasilenia całego systemu.
  • Page 16 DYSTRYBUTOR VP-SW2 ORAZ ZASILACZ VP-PWRW2 ORAZ DODATKOWO ZASILACZ VP-PWRW2 DODATKOWO ZASILACZ VP-PWRW3 LUB JEGO WIELOKROTNOŚĆ LUB JEGO WIELOKROTNOŚĆ ILOŚĆ PANELI ZEWNĘTRZNYCH ILOŚĆ PANELI ZEWNĘTRZNYCH W JEDNEJ INSTALACJI W JEDNEJ INSTALACJI (MAKS. 8 SZTUK) (MAKS. 8 SZTUK) Tabela pokazuje ilość potrzebnych Tabela pokazuje ilość...
  • Page 17 SINGLE-FAMILY VIDEO PANEL HD WITH RFID READER AND KEYPAD VO-201ICSPHD / VO-201ICBPHD Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04 e-mail: marketing@zamel.pl www.zamel.com...

  • Page 18: Package Contents

    • Thank you for purchasing our products. • Products, including their design and software, are subject to change without prior notice. • The company is not responsible for any safety accidents caused by abnormal operation of the product. • Before using the product, read this user manual carefully and follow the provisions contained therein.

  • Page 19: Technical Specification

    TECHNICAL SPECIFICATION Operation system: Linux Mounting: surface Connection: 2-wire BUS Audio intercom mode: two-way (full duplex) Power supply: 18 ÷ 36 V DC Gate relay: NO (max. 30 V; 4 A AC/DC) Electric lock relay: NO/NC (max. 30 V; 4 A AC/DC) Tamper alarm: against open, break, shocks 13.56 MHz / MIFARE / supports ISO/IEC 14443...

  • Page 20: Password Setting

    REGISTRATION AND USE TRANSPONDERS OPERATION 1. Registering master transponder For the first time to use, after switching on the panel, the loudspeaker keeps beep sound and the three indicator lights keeps blinking. When you swipe a IC transponder (card or fob), there will be a beep sound at the same time, then this transponder is successfully authorized as a master transponder.

  • Page 21: Installation Part

    b. Swiping transponder unlock: In the standby state, input * and then swipe a user transpon- der, then the unlock indicator will light on and the gate will be opened. Remarks: 1. In standby state the first touch of any key on the keyboard turns on its backlight. 2.
  • Page 22 The use of VP-PWRW2 and VP-PWRW3 power supplies to power the system determines the entire installation as WLAN (Wi-Fi). This means that a wired connection to the router is not possi- ble due to the lack of a VP-SW2 signal distributor with a built-in RJ45 LAN port in the installation. Wireless connectivity is provided by Wi-Fi video monitors.
  • Page 23 2 MONITORS + 3 VIDEO PANELS Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: VP-PWRW3 Power MONITOR 1 MONITOR 2 Panel 1 Supply Red: Blue: Yellow: White: COM2 Green: COM1 24÷36 V DC 24÷36 V DC Black: Orange: Panel 3 4 MONITORS + VIDEO PANEL Red: Blue:...
  • Page 24 6 MONITORS + 3 VIDEO PANELS VP-PWRW3 VP-PWRW2 Power Power MONITOR 1 MONITOR 2 MONITOR 3 Supply Supply 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: Panel 1 MONITOR 5 MONITOR 6 MONITOR 4 Red:...
  • Page 25 6 MONITORS + VIDEO PANEL VP-PWRW3 VP-PWRW3 MONITOR 1 MONITOR 2 MONITOR 3 Power Power Supply Supply 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: MONITOR 5 MONITOR 6 MONITOR 4 24÷36 V DC 24÷36 V DC 24÷36 V DC...
  • Page 26 CONNECTION VIA LAN OR WLAN (WI-FI) MONITOR + VIDEO PANEL Family 2 24÷36 V DC Router Internet IP Camera ONVIF GATE blue blue yellow yellow white GATE NO white GATE COM ELECTRIC LOCK NO green LOCK NO green black black LOCK COM orange Power Supply...
  • Page 27 2 MONITORS + 2 VIDEO PANELS Red: Blue: Yellow: White: COM2 Green: COM1 Black: VP-SW2 Orange: Signal MONITOR 1 MONITOR 2 Panel 1 Distributor Red: Blue: Yellow: White: COM2 Green: COM1 24÷36 V DC 24÷36 V DC Black: Orange: Panel 2 4 MONITORS + 3 VIDEO PANELS Red: Blue:...
  • Page 28 6 MONITORS + 2 VIDEO PANELS Red: Blue: VP-SW2 Yellow: Signal MONITOR 1 MONITOR 2 MONITOR 3 Distributor White: COM2 Green: COM1 Black: Orange: Panel 1 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black:...
  • Page 29 6 MONITORS + 4 VIDEO PANELS VP-SW2 VP-PWRW3 Signal MONITOR 1 MONITOR 2 MONITOR 3 Power Distributor Supply 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: Panel 1 MONITOR 4 MONITOR 5 MONITOR 6 Red:...
  • Page 30 POWER SUPPLY OF THE ELECTRIC LOCK THROUGH THE SIGNAL DISTRIBUTOR VP-SW2 Electric lock Black: LOCK NO Green: LOCK COM Orange: LOCK NC Yellow: GATE NO White: GATE COM Red: Blue: Attention: The +12 V and GND connectors support magnetic locks and electric strikes operating in the range of (≤) 12 V 0.5 A, 6 W.
  • Page 31 COMBINATIONS OF POWER SUPPLY SOURCES VP-PWRW3 POWER SUPPLY VP-PWRW2 POWER SUPPLY OR ITS MULTIPLE OR ITS MULTIPLE NUMBER OF OUTDOOR PANELS NUMBER OF OUTDOOR PANELS IN ONE INSTALLATION IN ONE INSTALLATION (MAX. 8 PIECES) (MAX. 8 PIECES) The table shows the total number of The table shows the total number of power supplies needed to power the power supplies needed to power the...
  • Page 32 VP-SW2 DISTRIBUTOR AND VP-PWRW2 POWER SUPPLY AND ADDITIONALLY VP-PWRW2 POWER ADDITIONALLY VP-PWRW3 POWER SUPPLY OR ITS MULTIPLE SUPPLY OR ITS MULTIPLE NUMBER OF OUTDOOR PANELS NUMBER OF OUTDOOR PANELS IN ONE INSTALLATION IN ONE INSTALLATION (MAX. 8 PIECES) (MAX. 8 PIECES) The table shows the number of The table shows the number of additional VP-PWRW2 power supplies...

This manual is also suitable for:

Entra vo-201icsphdEntra vo-201icbphd
