Zamel entra 200 Series User Manual

Zamel entra 200 Series User Manual

Single-family video panel hd
Hide thumbs Also See for entra 200 Series:

Advertisement

Available languages

Available languages

Table of Contents

η
∆
tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04
Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby uniknąć szkodliwego wpływu na
środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.
Elektrośmieci pochodzące z gospodarstwa domowego można oddać bezpłatnie i w dowolnej ilości do utworzonego
w tym celu punktu zbierania, a także do sklepu przy okazji dokonywania zakupu nowego sprzętu.

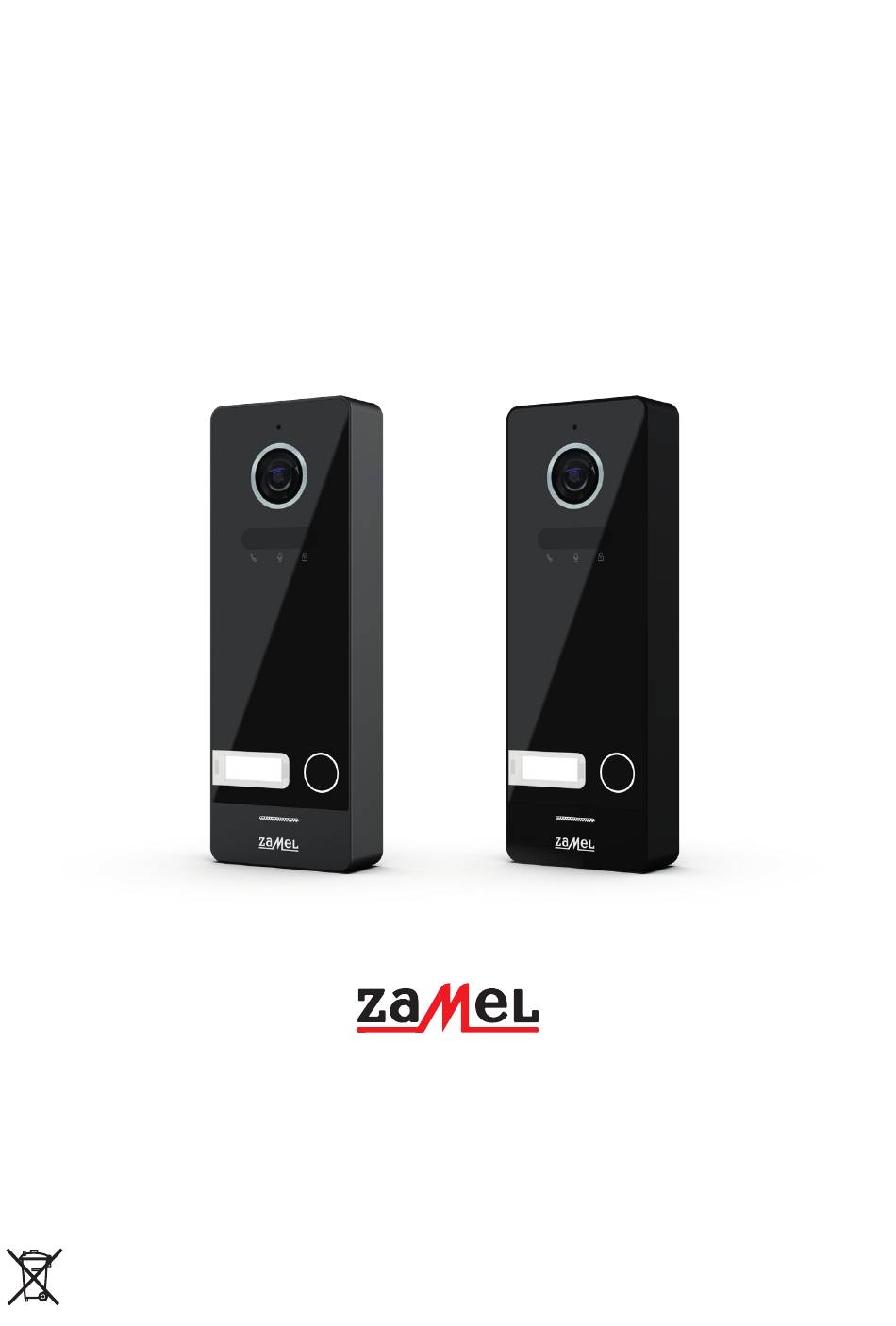

JEDNORODZINNY PANEL WIDEO HD
VO-201SHD / VO-201BHD
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
e-mail: marketing@zamel.pl
entra
η
www.zamel.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the entra 200 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Zamel entra 200 Series

Summary of Contents for Zamel entra 200 Series

  • Page 1 ∆ η JEDNORODZINNY PANEL WIDEO HD VO-201SHD / VO-201BHD Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04 e-mail: marketing@zamel.pl www.zamel.com Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować...

  • Page 2: Zawartość Opakowania

    • Dziękujemy za zakup naszych produktów. • Produkty, w tym ich konstrukcja oraz oprogramowanie, mogą ulec zmianom bez wcześniejszego powiadomienia. • Spółka nie ponosi odpowiedzialności za wypadki spowodowane nieprawidłowym użytkowaniem produktu. • Przed rozpoczęciem eksploatacji produktu należy uważnie przeczytać niniejszą instrukcję ob- sługi i postępować...

  • Page 3: Dane Techniczne

    DANE TECHNICZNE System operacyjny: Linux Montaż: natynkowy Typ instalacji: 2-żyłowa magistrala BUS (bez polaryzacji) Tryb komunikacji głosowej: dwukierunkowa (pełny dupleks) Zasilanie: 18 ÷ 36 V DC Przekaźnik bramy: NO (maks. 30 V; 4 A AC/DC) Przekaźnik elektrozaczepu: NO/NC (maks. 30 V; 4 A AC/DC) Alarm antysabotażowy: wstrząsy oraz próby otwarcia i zerwania Strumień...
  • Page 4 CZĘŚĆ INSTALACYJNA MONTAŻ 1. Wybrać najbardziej odpowiednią pozycję do montażu panela. Unikać, o ile to możliwe, wysta- wienia kamery na bezpośrednie światło słoneczne czy opady atmosferyczne, a także instala- cji w warunkach zaciemnienia. 2. Określić pożądaną wysokość instalacji panela: sugerowana wysokość to 1,5 ~ 1,6 metra. 3.
  • Page 5 Zastosowanie zasilaczy VP-PWRW2 oraz VP-PWRW3 do zasilenia systemu determinuje całą in- stalację jako WLAN (Wi-Fi). Oznacza to brak możliwości połączenia przewodowego z routerem z uwagi na brak w instalacji dystrybutora sygnału VP-SW2 posiadającego wbudowany port LAN RJ45. Łączność bezprzewodową realizują wideo monitory Wi-Fi. W celu nawiązania stabilnego połączenia monitory wideo muszą...
  • Page 6 2 MONITORY + 2 PANELE WIDEO Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: VP-PWRW3 MONITOR 1 MONITOR 2 Panel 1 Zasilacz Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA Czarny:...
  • Page 7 6 MONITORÓW + 3 PANELE WIDEO VP-PWRW3 VP-PWRW2 MONITOR 1 MONITOR 2 MONITOR 3 Zasilacz Zasilacz 24÷36 V DC 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Panel 1...
  • Page 8 6 MONITORÓW + PANEL WIDEO VP-PWRW3 VP-PWRW3 MONITOR 1 MONITOR 2 MONITOR 3 Zasilacz Zasilacz 24÷36 V DC 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Panel 1 Pokój 2...
  • Page 9 POŁĄCZENIE POPRZEZ SIEĆ LAN LUB WLAN (WI-FI) MONITOR + PANEL WIDEO 24÷36 V DC MAGISTRALA MAGISTRALA Router Internet Kamera IP czerwony ONVIF MAGISTRALA BRAMA czerwony niebieski MAGISTRALA niebieski żółty żółty biały BRAMA NO biały BRAMA COM ELEKTROZACZEP NO zielony RYGIEL NO zielony czarny czarny...
  • Page 10 4 MONITORY + 3 PANELE WIDEO Czerwony: MAGISTRALA Niebieski: MAGISTRALA VP-SW2 Dystrybutor MONITOR 1 MONITOR 2 Żółty: sygnału Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Panel 1 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2...
  • Page 11 8 MONITORÓW + 2 PANELE WIDEO VP-SW2 VP-PWRW3 Dystrybutor Zasilacz MONITOR 1 MONITOR 4 sygnału 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA MAGISTRALA MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Panel 1 MONITOR 5 MONITOR 8 Czerwony: MAGISTRALA Niebieski: MAGISTRALA...
  • Page 12 10 MONITORÓW + 3 PANELE WIDEO VP-SW2 VP-PWRW3 MONITOR 1 MONITOR 5 Dystrybutor Zasilacz sygnału 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA Czerwony: MAGISTRALA MAGISTRALA MAGISTRALA Niebieski: MAGISTRALA Żółty: Biały: COM2 Zielony: COM1 Czarny: Pomarańczowy: Panel 1 MONITOR 6 MONITOR 10 Czerwony: MAGISTRALA Niebieski: MAGISTRALA...
  • Page 13 SUGEROWANE TYPY PRZEWODÓW ORAZ DOPUSZCZALNE DŁUGOŚCI INSTALACJI L1 maks. [m] L2 maks. [m] UTP CAT5 UTP CAT6 YTLY 2x 0,2 mm² YTLY 2x 0,3 mm² RVV / LiYCY 2x 0,5 mm² RVV / LiYCY 2x 0,75 mm² RVV / LiYCY 2x 1 mm²...
  • Page 14 ZASILACZ VP-PWRW3 ORAZ DYSTRYBUTOR VP-SW2 ORAZ DODATKOWO ZASILACZ VP-PWRW2 DODATKOWO ZASILACZ VP-PWRW3 LUB JEGO WIELOKROTNOŚĆ LUB JEGO WIELOKROTNOŚĆ ILOŚĆ PANELI ZEWNĘTRZNYCH ILOŚĆ PANELI ZEWNĘTRZNYCH W JEDNEJ INSTALACJI W JEDNEJ INSTALACJI (MAKS. 8 SZTUK) (MAKS. 8 SZTUK) Tabela pokazuje ilość potrzebnych dodatkowych Tabela pokazuje ilość...
  • Page 15 ∆ SINGLE-FAMILY VIDEO PANEL HD VO-201SHD / VO-201BHD Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04 e-mail: marketing@zamel.pl www.zamel.com Do not dispose of this device with other waste! In order to avoid harmful effects on the environment and human health, the used device should be stored in designated areas.

  • Page 16: Package Contents

    • Thank you for purchasing our products. • Products, including their design and software, are subject to change without prior notice. • The company is not responsible for any safety accidents caused by abnormal operation of the product. • Before using the product, read this user manual carefully and follow the provisions contained therein.

  • Page 17: Technical Specification

    TECHNICAL SPECIFICATION Operation system: Linux Mounting: surface Connection: 2-wire BUS Audio intercom mode: two-way (full duplex) Power supply: 18 ÷ 36 V DC Gate relay: NO (max. 30 V; 4 A AC/DC) Electric lock relay: NO/NC (max. 30 V; 4 A AC/DC) Tamper alarm: against open, break, shocks Main stream: 1920 x 1080 p, 720 p,...

  • Page 18: Installation Part

    INSTALLATION PART MOUNTING 1. If possible, please select the most suitable panel position avoid direct sunshine to camera, dark surroundings, rain. 2. Determine panel installation height: suggest to be 1.5~1.6 meters. 3. Disassemble bracket from the outdoor panel. 4. Dig a hole at the suitable height on the wall. 5.
  • Page 19 The use of VP-PWRW2 and VP-PWRW3 power supplies to power the system determines the entire installation as WLAN (Wi-Fi). This means that a wired connection to the router is not possi- ble due to the lack of a VP-SW2 signal distributor with a built-in RJ45 LAN port in the installation. Wireless connectivity is provided by Wi-Fi video monitors.
  • Page 20 2 MONITORS + 3 VIDEO PANELS Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: VP-PWRW3 Power MONITOR 1 MONITOR 2 Panel 1 Supply Red: Blue: Yellow: White: COM2 Green: COM1 24÷36 V DC 24÷36 V DC Black: Orange: Panel 3 4 MONITORS + VIDEO PANEL Red: Blue:...
  • Page 21 6 MONITORS + 3 VIDEO PANELS VP-PWRW3 VP-PWRW2 Power Power MONITOR 1 MONITOR 2 MONITOR 3 Supply Supply 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: Panel 1 MONITOR 5 MONITOR 6 MONITOR 4 Red:...
  • Page 22 6 MONITORS + VIDEO PANEL VP-PWRW3 VP-PWRW3 MONITOR 1 MONITOR 2 MONITOR 3 Power Power Supply Supply 24÷36 V DC 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: MONITOR 5 MONITOR 6 MONITOR 4 24÷36 V DC 24÷36 V DC 24÷36 V DC...
  • Page 23 CONNECTION VIA LAN OR WLAN (WI-FI) MONITOR + VIDEO PANEL 24÷36 V DC Router Internet IP Camera ONVIF GATE blue blue yellow yellow white GATE NO white GATE COM ELECTRIC LOCK NO green LOCK NO green black black LOCK COM orange Power Supply orange...
  • Page 24 4 MONITORS + 3 VIDEO PANELS Red: Blue: VP-SW2 Dystrybutor MONITOR 1 MONITOR 2 Yellow: sygnału White: COM2 Green: COM1 Black: Orange: Panel 1 24÷36 V DC 24÷36 V DC MAGISTRALA MAGISTRALA MAGISTRALA MAGISTRALA Red: Blue: Yellow: White: COM2 Green: COM1 MONITOR 3 MONITOR 4...
  • Page 25 8 MONITORS + 2 VIDEO PANELS VP-SW2 VP-PWRW3 Signal Power MONITOR 1 MONITOR 4 Distributor Supply 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: Panel 1 MONITOR 5 MONITOR 8 Red: Blue: Yellow: White: COM2 Green:...
  • Page 26 10 MONITORS + 3 VIDEO PANELS VP-SW2 VP-PWRW3 Signal Power MONITOR 1 MONITOR 5 Distributor Supply 24÷36 V DC 24÷36 V DC Red: Blue: Yellow: White: COM2 Green: COM1 Black: Orange: Panel 1 MONITOR 6 MONITOR 10 Red: Blue: Yellow: White: COM2 Green:...
  • Page 27 SUGGESTED CABLE TYPES AND ACCEPTABLE INSTALLATION LENGTHS L1 max [m] L2 max [m] UTP CAT5 UTP CAT6 YTLY 2x 0,2 mm² YTLY 2x 0,3 mm² RVV / LiYCY 2x 0,5 mm² RVV / LiYCY 2x 0,75 mm² RVV / LiYCY 2x 1 mm²...
  • Page 28 VP-PWRW3 POWER SUPPLY AND VP-SW2 DISTRIBUTOR AND ADDITIONALLY VP-PWRW2 POWER ADDITIONALLY VP-PWRW3 POWER SUPPLY OR ITS MULTIPLE SUPPLY OR ITS MULTIPLE NUMBER OF OUTDOOR PANELS NUMBER OF OUTDOOR PANELS IN ONE INSTALLATION IN ONE INSTALLATION (MAX. 8 PIECES) (MAX. 8 PIECES) The table shows the number of additional The table shows the number of additional VP-PWRW2 power supplies needed to power the...

This manual is also suitable for:

Entra vo-201shdEntra vo-201bhd
