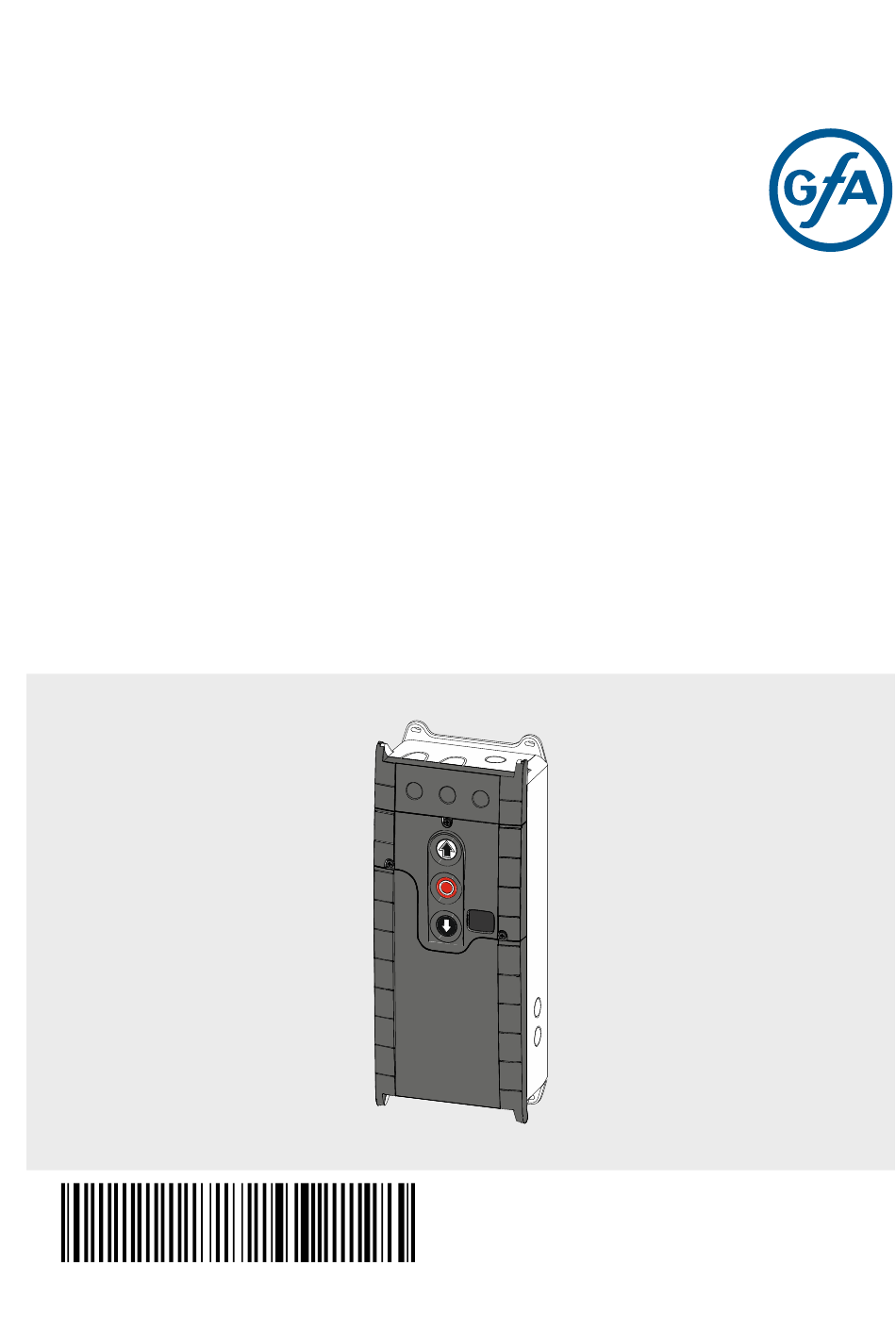

Pos: null /TS_Module/Deckblatt/Deckblatt_TS959_51000959_Standard @ 94\mod_1708069830440_28.docx @ 1980785 @ @ 1





Installation Instructions
Door control ‐ TS 959


0000000 0000 51000959 00002

Pos: null /BA_Module/BA_Seitenumbruch @ 0\mod_1190719383361_0.docx @ 550 @ @ 1


‐en‐
51000959.00002
Status: b / 03.2024

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TS 959 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for GFA TS 959

Summary of Contents for GFA TS 959

  • Page 1 Pos: null /TS_Module/Deckblatt/Deckblatt_TS959_51000959_Standard @ 94\mod_1708069830440_28.docx @ 1980785 @ @ 1           Installation Instructions  Door control ‐ TS 959        ‐en‐ 51000959.00002 0000000 0000 51000959 00002 Status: b / 03.2024     Pos: null /BA_Module/BA_Seitenumbruch @ 0\mod_1190719383361_0.docx @ 550 @ @ 1...
  • Page 2   Pos: null /TS_Module/Werbung_Bluetooth-App/Werbung_TS_Stick_App_Fehlerguide @ 93\mod_1695738202268_28.docx @ 1963932 @ @ 1   GfA‐Stick, GfA+ App and fault guide      The GfA‐Stick is available for setting and servicing works on the door.  Together with the GfA+ App, the tool enables reading and display of  important data from GfA door controls TS 959, TS 970 and TS 971 via  smartphone or tablet PC. This data includes, for example:     Serial number, software version, cycle counter reading   Connected hardware (e.g. sensor)   Current programming   Display of the last 128 events on the door   Fault memory with fault guide for remedy  GfA‐Stick  Part No.: 20003696    The data can be managed conveniently via the GfA‐Portal.   The GfA‐Portal can be reached via the GfA website:      www.gfa‐elektromaten.com        ...

  • Page 3: Table Of Contents

    P 8.6 ‐ Response after expiry of the maintenance cycle counter ..............  2 5  P 9.1 ‐ Readout of cycle counter ........................  2 6  P 9.2 ‐ Readout of fault indications .......................  2 6  P 9.3 ‐ Readout of the cycle counter since last programming change  ............  2 6  P 9.4 ‐ Readout software version ........................  2 7  P 9.5 ‐ Reset to factory settings / use of GfA‐Stick  ..................  2 7  10  Fault correction ............................  2 8  Fault indications ............................  2 8  11  Maintenance ............................  3 2  12  Disposal ...............................  3 2  Declaration of incorporation / Declaration of conformity  ................  3 3 ...

  • Page 4: Safety-Relevant Chapter

      Note: Points out useful additional information.        Pos: null /TS_Module/Sicherheitskapitel/Bestimmungsgemäße Verwendung/Sicherheitskapitel_bestgemVerwendung_01_DESNES @ 67\mod_1624012964196_28.docx @ 1755848 @ 2 @ 1   Intended use  The door control is intended for installation in a force‐actuated door with a GfA limit switch system.    Pos: null /TS_Module/Sicherheitskapitel/Bestimmungsgemäße Verwendung/Sicherheitskapitel_bestgemVerwendung_03_allgemein_nichtATEX @ 67\mod_1624012669339_28.docx @ 1755827 @ @ 1   The drive unit must be protected against moisture and aggressive environmental conditions (such as corrosive  substances). The drive units are only suitable for indoor use. Appropriate protective measures must be taken  for outdoor installation. The drive unit is not intended for hazardous areas. The values specified in the  technical data of the drive unit must not be exceeded. The safe operation can only be ensured if used as  specified.    ...

  • Page 5: Safe Operation

        Pos: null /TS_Module/Sicherheitskapitel/Betriebssicherheit/Sicherheitskapitel_Betriebssicherheit @ 67\mod_1624014009761_28.docx @ 1755924 @ 2 @ 1   Safe operation  The safe operation of the product can only be ensured if it is used as specified. Follow the installation  instructions. Observe all specifications, especially warnings, when installing the product in the overall system.  GfA is not liable for damage resulting from non‐observance of the installation instructions. The resulting  overall system must be reassessed for its safety in accordance with applicable standards and directives (e.g. CE  marking). These installation instructions refer only to a part of the overall system and are not sufficient as the  sole instructions for the overall system. The installer of the system must prepare the instructions for the  overall system. We recommend entering the danger area of the system only when the drive unit is at a  standstill.    Pos: null /TS_Module/Sicherheitskapitel/Allgemeine Sicherheitshinweise/Sicherheitskapitel_AllgemeineSicherheitshinweise_EU_neuesLayout @ 67\mod_1624011340880_28.docx @ 1755784 @ 2 @ 1   General safety instructions   WARNING   ...

  • Page 6: Product Overview

      Pos: null /TS_Module/Produktübersicht/Technische Daten/Module/TD_060_Steuereingänge_TS971 @ 84\mod_1658485672600_28.docx @ 1877269 @ @ 1   Control inputs  24 V DC, typ. 10 mA    Pos: null /TS_Module/Produktübersicht/Technische Daten/Module/TD_070_Kompatible GfA Endschalter_TS971 @ 84\mod_1658485672881_28.docx @ 1877290 @ @ 1     Compatible GfA ‐ limit switch  Mechanical limit switch (NES)  Digital limit switch (DES)    Pos: null /TS_Module/Produktübersicht/Übersichtsdarstellung/Übersichtsdarstellung_TS959 @ 85\mod_1661324679072_28.docx @ 1885375 @ 2 @ 1  ...

  • Page 7: Overview Display Ts 959

      Overview display TS 959  DES/ F1 = 1,6A t     DES/  DES or NES limit switch socket    MOT  Motor socket  NES  V1   Display  S  Selector switch    X1  Mains supply  S11  OPEN push‐button  X2  Door safety switch  S12  STOP push‐button    X3  Emergency STOP control device  S13  CLOSE push‐button    X5  Control device, external three push‐button  F1  Micro‐fuse 1.6 A time‐lag    X20  Potential‐free relay contact ...

  • Page 8: Status Displays Of The Door Control

      Status displays of the door control  The display of the door control consists of a double‐   digit seven‐segment‐display. The display can show  symbols, letters, or numbers.   The figure shows the display when all segments are  illuminated.      i NOTE   An E alternating with a number on the door control stands for a movement command.  An F alternating with a number on the door control stands for a fault indication. See Chapter : Fault  indication.    Status display during initial operation  These symbols appear only while the final limit positions are set.  Display  Description  Changing output rotating direction is active.      Changing output rotating direction is completed.      Flashing: Teaching in final limit position OPEN.    Flashing: Teaching in final limit position CLOSE.      Pos: null /TS_Module/Produktübersicht/Statusanzeigen der Torsteuerung/TS9xx_Produktübersicht_010_Statusanzeigen_AnzeigeTSbeiBetrieb_ohne8.8 @ 87\mod_1671528346096_28.docx @ 1913106 @ @ 1  ...

  • Page 9: Mechanical Installation

      Movement command display  The movement commands appear on the display when the door control receives OPEN, CLOSE or STOP  commands.    Display  Description  Display alternates between E. and number:  OPEN command received.  STOP command received.  CLOSE command received.      Pos: null /TS_Module/Mechanische Montage/TS9XX_MechanischeMontage_001_Überschrift+WHW @ 87\mod_1673427516529_28.docx @ 1916026 @ 1 @ 1   5 Mechanical installation  NOTICE    Damage to components due to extreme environmental conditions!  Extreme environmental conditions (humidity, chemical substances) at the installation site may damage the  product.    Install the product indoors only. Installed outdoors, the product must be enclosed to provide the same  conditions as in an indoor environment. Ensure that the installed connection cables are protected.    Protect the product from moisture.   Maintain the temperature range and the maximum humidity during operation.    ...

  • Page 10: Electrical Installation

      Pos: null /TS_Module/Elektrische Montage/Überschrift+allgemeine Warnhinweise/TS_ElekMontage_Überschrift + allgemeine Warnhinweise @ 71\mod_1639043235624_28.docx @ 1800534 @ 1 @ 1   6 Electrical installation     WARNING  Danger to life from electric shock!  Improper wiring may result in severe or fatal injury from electrical current.    Allow only qualified electricians to carry out the work.   Disconnect all cables from the power supply.   Secure the mains disconnector against plugging in or switching it on again.   Observe valid regulations and standards.   Use suitable tools.       WARNING  Mortal danger due to inadequate fuse!  Without the correct on‐site backup fuse and mains disconnector, there is a risk of fatal or severe injury from  electrical current.  ...

  • Page 11: Overview Connection Cable Des/Nes

        Overview connection cable DES/NES  : DES/NES : MOT : X13 : X12 : X12       Ⓐ  ↔    Ⓑ  Ⓒ     ↔   Ⓓ    DES      X12  Pin  Core  Pin  Description    Pin  Core  Kl.  Description  ①  ①  Safety circuit +24 V    ①  5/ws  3  W  Phase W ...

  • Page 12: Limit Switch Configuration, Single Limit Switches

      Limit switch configuration, single limit switches      Connection cable  OPEN limit switch  W1    S3  Terminal box  CLOSE limit switch  A1    S4  Thermal contact  Auxiliary limit switch  F1    S5  Motor  Auxiliary limit switch  M1    S6  Emergency manual operation  S10          Pos: null /BA_Module_Manuell/Allgemeine_Module/BA_Seitenumbruch @ 29\mod_1567592807787_0.docx @ 1515778 @ @ 1  ...

  • Page 13: Connecting Door Control And Drive Unit

      Pos: null /TS_Module/Elektrische Montage/TS und Antrieb verbinden/TS_ElekMontage_Antrieb-TS-verbinden_040_TS-B @ 93\mod_1697619530151_28.docx @ 1967308 @ 2 @ 1   Connecting door control and drive unit  NOTICE    Damage to the product due to work carried out improperly   Use proper tools to prevent damage and leakage.   We recommend wiring the door control from below.     1. Remove the covers.  2. Open the cable entries at the top or bottom.            3 a) Connection cable at the top:  3 b) Connection line at the bottom:      Run the connection cable through the housing  Run the connection cable through the housing  and insert the plugs.  ...

  • Page 14: Mains Supply

      Pos: null /TS_Module/Elektrische Montage/TS an Netz anschließen/TS9XX_ElekMontage_Netzanschluss_Übersicht @ 84\mod_1656596717101_28.docx @ 1872889 @ 2 @ 1   Mains supply  Before connecting, check whether a clockwise rotating field is present at the installation site. If not, create a  clockwise rotating field.      3‐phase with neutral  3‐phase without neutral  1‐phase symmetrical  1‐phase asymmetrical  3~, N, PE  3~, PE  1~, N, PE, sym.  1~, N, PE, asymmetrical  220–400 V / 50‐60 Hz 220–400 V / 50‐60 Hz 220– 230V / 50‐60 Hz 220–230 V / 50‐60 Hz   Pos: null /TS_Module/Elektrische Montage/TS an Netz anschließen/TS9xx_ElekMontage_Netzanschluss_PositonTrafobrücke_230-400V_TS970-TS959 @ 85\mod_1661327162504_28.docx @ 1885743 @ @ 1  ...
  • Page 15    Run the connection cable through the housing    and insert the plugs.    Tighten the cable gland.         NOTICE    Damage due to moisture or penetrating foreign bodies   Check that all cable glands are tight.   Seal open and unused cable entries with blanking plugs. This will prevent moisture or foreign bodies  such as insects from penetrating.     Pos: null /BA_Module_Manuell/Allgemeine_Module/BA_Seitenumbruch @ 29\mod_1567592807787_0.docx @ 1515778 @ @ 1        15 ...

  • Page 16: Connecting External Devices

      Pos: null /TS_Module/Externe Geräte anschließen/Überschrift_Externe Geräte anschließen @ 71\mod_1641817088857_28.docx @ 1804754 @ 1 @ 1   7 Connecting external devices     WARNING  Danger to life from electric shock!  Improper wiring may result in severe or fatal injury from electrical current.    Allow only qualified electricians to carry out the work.   Disconnect all cables from the power supply.   Secure the mains disconnect, lock out and tag out during installation.   Observe valid regulations and standards.   Use suitable tools.   Check the insulation of cables and make sure that cables outdoors are protected.    Pos: null /TS_Module/Externe Geräte anschließen/Allgemeine Sicherheitshinweise/TS_Externe Geräte_Allg Sicherheitshinweise_Plc-Hinweise @ 88\mod_1676877522502_28.docx @ 1921704 @ @ 1  ...

  • Page 17: X2 - Door Safety Switch

      Pos: null /TS_Module/Externe Geräte anschließen/X2/TS_ExterneGeräte_X2_020_Torsicherheitsschalter1_Schlaffseil-Schlupftür @ 85\mod_1661333854411_28.docx @ 1885830 @ 2 @ 1   X2 ‐ Door safety switch  You can connect a door safety switch for a pass door or slack‐rope switch to terminals X2.1/2.2. The door  safety switches are connected to a safety circuit with Performance Level c (PLc) according to ISO 13849‐1. The  safety circuit requires an overall terminal resistance of 5k0 for line cross‐circuit monitoring.  Examples of door safety switches are shown below. Connect your product accordingly.  Mount the product according to the manufacturer's instructions.    i NOTE    When activated while the door is moving, the door stops and fault indication F 1.2 appears.   When the switch fails,  fault indication F1.7 is displayed.    In the case of a line cross‐circuit, fault indication F1.8 is displayed.    Slack‐rope switch / electronic pass‐door switch  The evaluation of the door control provides for the connection of two slack‐rope switches.   Resistance for line cross‐circuit monitoring when using slack rope switches: 1k5  Resistance for line cross‐circuit monitoring when using electronic pass‐door switches: 2k0      A18  Connection socket  Voltage supply (12 V) ...

  • Page 18: X5 - External Control Device

      Pos: null /TS_Module/Externe Geräte anschließen/X5 (X15)/TS_Externe Geräte_X5_Dreifachtaster_TS959-DC8010 @ 86\mod_1668592460709_28.docx @ 1900724 @ 2 @ 1   X5 ‐ External control device  You can connect an external control device for operating the door to terminals X5.1 to X5.4.   Install the product according to the manufacturer‘s instructions. Several examples of control devices are  shown.     WARNING    Danger due to unattended door movement!  The safety devices are deactivated in operating mode hold‐to‐run. People or objects in the movement path  are not detected.   Install and operate the control device only with a clear view of the door.    Pos: null /TS_Module/Externe Geräte anschließen/X5 (X15)/TS_ExterneGeräte_X5_Darstellungen-Befehlsgeräte @ 87\mod_1673428722136_28.docx @ 1916279 @ @ 1  ...

  • Page 19: X20 - Relay Contact For Traffic Lights, Light Curtain Or Magnetic Brake

      Pos: null /TS_Module/Externe Geräte anschließen/X20/X21/TS_ExterneGeräte_001_X20-Einleitung @ 87\mod_1673432230984_28.docx @ 1916595 @ 2 @ 1   X20 ‐ Relay contact for traffic lights, light curtain or magnetic brake  You can connect more external devices, such as traffic lights, to terminals X20.1‐X20.3. X20 are potential‐free  relay contacts.   Install the product according to the manufacturer‘s instructions.   Connect the product as shown. You can connect traffic lights to terminals X20.1/ X20.2.   Activate the product after completion of the electrical installation with menu items P 2.7.     Pos: null /TS_Module/Externe Geräte anschließen/X20/X21/TS_ExterneGeräte_002_X20/X21_Hinweis-MaxStrom @ 87\mod_1673432362773_28.docx @ 1916639 @ @ 1   NOTICE   ...

  • Page 20: Setting The Final Limit Positions

      Pos: null /TS_Module/Endlagen einstellen/00_Endlagen einstellen Überschrift + Einleitung + Info @ 72\mod_1642146177074_28.docx @ 1806234 @ 1 @ 1   8 Setting the final limit positions  The following explains how to set the final limit positions of the door at the initial commissioning.    i NOTE   You can correct the final limit positions later with menu items P 1. 1 - P 1.4.      Pos: null /TS_Module/Endlagen einstellen/01_Endlagen einstellen_DES @ 72\mod_1649676458196_28.docx @ 1828613 @ @ 1  ...

  • Page 21: Programming

      Pos: null /TS_Module/Programmieren/00 Programmieren/TS_Programmieren @ 72\mod_1649256844273_28.docx @ 1827081 @ 12 @ 1   9 Programming  i NOTE   Before you can start programming, you must have set the final limit positions.    Programming the door control  1. Start programming:     Press the selector switch for 3 seconds. The  display changes to 0.0.      2. Select the menu item:     Turn the selector switch to the desired menu  item.   Press the selector switch once to confirm the  selection. This will take you to the options.      3. Selecting options:   ...

  • Page 22: Menu Items

      Pos: null /TS_Module/Programmieren/0.1 Betriebsart/0.1 Betriebsart_Einleitung+WHW_TS959 @ 86\mod_1668592886981_28.docx @ 1900746 @ 22 @ 1   Menu items:  P 0.1 ‐ Operating mode  With this menu item, you select the operating mode for moving the door during OPEN operation and CLOSE  operation.     WARNING    Danger due to unattended door movement!  The safety devices are deactivated in operating mode hold‐to‐run. People or objects in the movement path  are not detected.   Operate the door only with a clear view of the door.    Pos: null /TS_Module/Programmieren/0.1 Betriebsart/0.1 Betriebsart_MP-01-02-05 @ 85\mod_1661340125849_28.docx @ 1885946 @ @ 1  ...

  • Page 23: P 1.3 - 1.4 - Fine Correction Of Final Limit Positions

          Pos: null /TS_Module/Programmieren/1.3-1.5 Feinkorrektur Endlagen/1.3-1.4 Feinkorrektur Endlagen @ 86\mod_1668593303779_28.docx @ 1900779 @ 2 @ 1   P 1.3 – 1.4 ‐ Fine correction of final limit positions  Use this menu item to modify the final limit positions of the door that have been already set. No door  movement takes place during fine correction. Proceed step by step.    Fine correction of final limit position OPEN (DES)  Fine correction of final limit position CLOSE (DES)    Correction in direction of final limit position CLOSE  Correction in direction of final limit position OPEN        Pos: null /TS_Module/Programmieren/1.7-1.8 Schaltposition Relais X20/21/1.7 Schaltposition Relais X20 @ 85\mod_1660899003109_28.docx @ 1884791 @ 2 @ 1  ...

  • Page 24: P 2.7 - Relay Functions Of X20

      P 2.7 ‐ Relay functions of X20  Use menu item 2.7 to control the function of X20. X20 is a potential‐free relay contact.    Relay functions of X20  Deactivated    Impulse of 1 second during OPEN operation at switching position.  Switching position requires teach‐in with 1.7  Permanent contact from switching position.  Switching position requires teach‐in with 1.7  Flashing light: permanent contact during door movement.  In final limit position OPEN: lights up for 3 seconds.  In final limit position CLOSE: lights up for 3 seconds.  Flashing light: permanent contact during door movement.  In final limit position OPEN: lights up for 3 seconds.  In final limit position CLOSE: off.  Clearance dock leveller  Active only in final limit position OPEN    Pos: null /TS_Module/Programmieren/3.1 Kraftüberwachung Sektionaltore/3.1 Kraftüberwachung @ 68\mod_1627466821245_28.docx @ 1766666 @ 2 @ 1   P 3.1 ‐ Force monitoring of sectional doors  Activate this menu item only if you operate a sectional door with counter‐balancing and digital limit switch  (DES). Force monitoring detects whether the door also lifts people. Force monitoring is active from an opening  width of approx. 0,05 m to 2 m. Slowly advancing changes, such as decreasing spring tension, are  compensated automatically.  ...

  • Page 25: P 3.3 - Travel Time Monitoring

      P 3.3 ‐ Travel time monitoring   This function is only available for ELEKTROMATEN with mechanical limit switches. The set travel time is  automatically compared with the time measured between the final limit positions. When exceeding the  running time, fault indication F 5.6 appears. The fault indication is reset by closing the door.     Travel time monitoring   Off  1 to 90 seconds  .1 - 9.0 Factory setting to 90 seconds   i NOTE   Recommended setting: travel time + 7 seconds          Pos: null /TS_Module/Programmieren/8.5 Wartungszykluszähler einstellen/8.5 Wartungszykluszähler einstellen @ 68\mod_1627472271222_28.docx @ 1767033 @ 2 @ 1   P 8.5 ‐ Setting the maintenance cycle counter  With these menu items, you set a reminder for the maintenance of the door. The maintenance cycle can be ...

  • Page 26: P 9.1 - Readout Of Cycle Counter

      P 9.1 ‐ Readout of cycle counter  With this menu item, you can read out the cycle counter of the door control. The counter increases by 1 every  time the door reaches the final limit position OPEN. It is not possible to reset the cycle counter.    Readout of cycle counter  After selecting the menu item, the display changes 7 times to show a 7‐digit number. The left side of  the two‐digit display shows a symbol for the current position of cycle counter.The right side shows  the number of the current position. The example below shows 950.000 cycles.        Pos: null /TS_Module/Programmieren/9.2 Fehlermeldungen auslesen/9.2 Letzte Fehler @ 68\mod_1627475500202_28.docx @ 1767075 @ 2 @ 1   P 9.2 ‐ Readout of fault indications  With this menu item, you can read out the last 6 fault indications of the door control. After selecting the menu  item, the display changes and shows the last six fault indications. First an F is shown, then the number of the  fault indication. The first fault indication displayed is the most recent.    Readout of fault indications    The display changes and shows the last 6 fault indications.    i NOTE   An error that occurs several times in a row is only saved once as long as no other error has occurred in the  meantime. ...

  • Page 27: P 9.4 - Readout Software Version

    P 9.4 ‐ Readout software version  This menu item displays the software version of the door control. For drive units with GfA frequency inverter,  the software version of the motor is shown as well.    Readout software version  The display changes and shows the number of the software version.        Pos: null /TS_Module/Programmieren/9.5 Auf Werkseinstellung zurücksetzen/ GfA-Stick nutzen/9.5 Auf Werkseinstellungen zurücksetzen / GfA-Stick nutzen @ 68\mod_1627541614645_28.docx @ 1767286 @ 2 @ 1   P 9.5 ‐ Reset to factory settings / use of GfA‐Stick  Activate the GfA‐Stick with option .0 The GfA‐Stick (part no. 20003696) allows readout of faults, operations,  and programming by using the GfA App. With option . 1, you delete all set menu items and reset the door  control to factory setting.    Reset to factory settings / use of GfA‐Stick  Activate GfA‐Stick. ...

  • Page 28: 10  Fault Correction

    Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/0.0_Überschrift + Info @ 72\mod_1642158916091_28.docx @ 1806523 @ 1 @ 1   10 Fault correction  i NOTE   You can find detailed information on faults and how to rectify them in our fault guide for door controls.   Download the fault guide from the GfA‐Portal.   Start the fault guide using the GfA+ app.    Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/0.1_Fehler-Torsteuerung-Aus_0.0 @ 72\mod_1649840407580_28.docx @ 1829208 @ 2 @ 1   Fault indications ...
  • Page 29   Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/Fehlermeldungen Kopfzeile @ 91\mod_1685603952592_28.docx @ 1939804 @ @ 1     Cause of the fault  Fault correction  Display alternates between F and number    Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/1.3_Fehler-Sicherheitskette_1.3-1.4 @ 90\mod_1682667717784_28.docx @ 1936116 @ @ 1   Check the door drive unit for overload or stalling    WARNING! Danger of the door dropping!   Safety circuit is open.  Do not release stalling when using a door drive unit with a    safety brake! Stalling may indicate a catch incident. Replace  Emergency manual operation is ...
  • Page 30   Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/Fehlermeldungen Kopfzeile @ 91\mod_1685603952592_28.docx @ 1939804 @ @ 1     Cause of the fault  Fault correction  Display alternates between F and number    Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/3.1_Fehler-Endschalter_3.1_DES+NES @ 90\mod_1682667739536_28.docx @ 1936368 @ @ 1   Check if the emergency manual operation is activated.   The contact of the emergency  Measure the contact of the emergency manual operation  manual operation is open or faulty.   electrically.   The connection cable is faulty.   Check the connection cable for damage.    ...
  • Page 31   Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/3.7_Fehler-Intern_0Überschrift @ 90\mod_1682667749879_28.docx @ 1936473 @ @ 1   Internal faults of the door control / force monitoring    Cause of the fault  Fault correction  Display alternates between F and number    Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/3.7_Fehler-Intern_3.7 @ 93\mod_1698226482945_28.docx @ 1970895 @ @ 1   Turn the door control off and on.  Internal plausibility error.    Contact the door manufacturer if the fault occurs repeatedly.    Pos: null /TS_Module/Warten und Reparieren/Fehlermeldungen/4.1_Fehler-Intern_4.1 @ 90\mod_1682667755282_28.docx @ 1936536 @ @ 1  ...
  • Page 32     Pos: null /Überarbeitung_ELEKTROMATEN-MAL/BA_WA/Module/BAWA_050_Entsorgen/BAWA_50_Entsorgen_ELEKTROMATEN @ 88\mod_1676476167918_28.docx @ 1921126 @ 1 @ 1   12 Disposal  Dispose of packaging  Dispose of the packaging material properly according to the local legal regulations or recycle it.    Dispose of old devices  Dispose of old devices properly according to local legal regulations. Return old devices to the return and  collection systems available. You can also return GfA products free of charge. Please apply enough postage to  the package and mark it as "old devices".    Pos: null /Überarbeitung_ELEKTROMATEN-MAL/BA_WA/Module/BAWA_050_Entsorgen/BAWA_52_Mülltonne @ 84\mod_1657787460638_28.docx @ 1875029 @ @ 1   i NOTE     Old devices marked with the adjacent symbol must not be disposed of with unsorted municipal  waste. ...
  • Page 33 Pos: null /TS_Module/Konformitätserklärung-EU/DoC-EU_Torsteuerung-TS959_MRL-EMV-ROHS @ 72\mod_1648648556283_28.docx @ 1825195 @ @ 1       Declaration of incorporation / Declaration of conformity  Declaration of incorporation  within the meaning of Machinery Directive 2006/42/EC  for partly completed machinery, Appendix II Part B    Declaration of conformity  within the meaning of EMC Directive 2014/30/EU  within the meaning of RoHS Directive 2011/65/EU    We,  The following requirements from Appendix I of  GfA ELEKTROMATEN GmbH & Co. KG  the Machinery Directive 2006/42/EC are met:  1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.2.3, 1.2.4.2,  declare under our sole responsibility that the  1.2.5, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.9,  following product complies with the above  1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8,  directives and is only intended for installation in a  1.5.9, 1.5.10, 1.5.11, 1.5.13, 1.6.1, 1.6.2, 1.6.4,  door system.  1.7.1.1, 1.7.1.2, 1.7.2, 1.7.3, 1.7.4.3.    Door control    TS 959  Standards applied: ...
  • Page 34   UKCA Declaration of conformity  Declaration of incorporation     within the meaning of Supply of Machinery (Safety) Regulations 2008  for partly completed machinery, Appendix II Part B    Declaration of conformity  within the meaning of Electromagnetic Compatibility Regulations 2016    within the meaning of Restriction of the Use of Certain Hazardous Substances in Electrical  and Electronic Equipment Regulations 2021            We,     The following requirements from Appendix I of the  GfA ELEKTROMATEN GmbH & Co. KG  Supply Machinery (Safety) Regulations 2008 are  met:  declare under our sole responsibility that the  1.1.2, 1.1.3, 1.1.5, 1.2.2, 1.2.3, 1.2.6, 1.3.2, 1.3.3,  following product complies with the above directives  1.3.9, 1.5.1, 1.5.2, 1.5.4, 1.5.6, 1.5.7, 1.5.8, 1.5.9,  and is only intended for installation in a door system.  1.5.10, 1.5.11, 1.5.13, 1.6.1, 1.6.2, 1.6.4, 1.7.2, 1.7.3,    1.7.4.3.  Door control    TS959  Applied Standards:    BS EN 12453:2022  We undertake to transmit in response to a reasoned  Industrial, commercial and garage doors and gates ‐  request by the appropriate regulatory authorities the ...
