- Page 1 User Manual IPC-220/IPC-240 Series IPC-220/IPC-240 系列 Compact Industrial Computer Chassis with Multiple Front I/O 桌上 / 壁挂型机箱，支持多个前置 接口 桌上 / 壁掛型機箱，支持多個前置...
- Page 2 No part of this manual may be reproduced, copied, translated, or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. The information provided in this manual is intended to be accurate and reliable.
- Page 3 Instructions/ 安全指示 CLASS I LASER PRODUCT KLASS I LASER PRODUKT Read these safety instructions carefully. Retain this user manual for future reference. Disconnect the equipment from all power outlets before cleaning. Use only a damp cloth for cleaning. Do not use liquid or spray detergents. For pluggable equipment, the power outlet socket must be located near the equipment and easily accessible.
- Page 4 Repair of the device may only be carried out by trained service personnel. Advantech recommends that a service contract be obtained with Advantech Service and that all repairs also be carried out by them. Otherwise the correct functioning of the device may be compromised.
- Page 5 CAUTION: Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equip- ment. Contact information: Advantech Co., Ltd. Website: www.advantech.com.tw Address: No.1, Alley 20, Lane 26, Rueiguang Road Neihu District, Taipei, Taiwan 114, R.O.C.
- Page 6 注意：将电池 ( 或电池组 ) 放入火中、置放高温炉、压碎电池 ( 或电池组 ) 或拆 解电池 ( 或电池组 )，可能导致爆炸 ; 将电池置于极端高温环境、有易燃液体或 气体泄漏中的环境中会导致爆炸 ; 电池 ( 或电池组 ) 若受到极低的空气压力， 可能导致爆炸。请按照制造商的指示处理旧电池。 注意 : 若要切断电源 , 请将所有电源线都从机器上拔除。 注意：如果使用者没有依照使用手册使用设备，则可能会导致设备反置的造成底 部开孔的危险产生。 注意：未经合乎规定与明确许可的任何变更或修改都可能导致用户丧失操作本设 备的权利。 联络信息： 研华股份有限公司 网站：www.advantech.com.tw 地址：台湾台北市内湖区瑞光路 26 巷 20 弄 1 号 电话：+886-2-27927818 IPC-220/240 Series User Manual/ 用户手册...
- Page 7 CLASS I LASER PRODUCT KLASS I LASER PRODUKT 請仔細閱讀此安全操作說明。 請妥善保存此用戶手冊供日後參考。 用濕抹布清洗設備前，請確認拔除電源線。請勿使用液體或去污噴霧劑清洗設 備。 對於使用電源線的設備，設備周圍必須有容易連接的電源插座。 請不要在潮濕環境中使用設備。 請在安裝前確保設備放置在可靠的平面上，意外摔落可能會導致設備損壞。 請不要將設備放置在超出建議溫度範圍的環境，即不要低於 0° C(32°F) 或高 於 40°C (122°F)， 否則可能會造成設備損壞。 設備機殼的開孔適用於空氣對流，為了防止設備過熱。請勿覆蓋開孔。 當您連接設備到電源插座前，請確認電源插座的電壓符合要求和接地連接。請確 認電源線連接到有接地設備的插座。 請將電源線佈置在人們不易絆倒的位置，請勿在電源線上覆蓋任何雜物。 請注意設備上所有的警告和注意標語。 如果長時間不使用設備，請拔除與電源插座的連結，避免設備被超標的電壓波動 損壞。 請不要讓任何液體流人通風口，以免引起火災或短路。 請不要自行打開設備。為了確保您的安全，設備的維修只能由經過培訓的維修人 員進行。 如有下列情況，請由專業人員維修： 電源線或插頭損壞﹔ 設備內部有液體流人﹔ 設備曾暴露在過度潮濕環境中使用﹔ 設備無法正常工作，或您無法透過用戶手冊來正常工作﹔ 設備摔落或損壞﹔ 設備有明顯外觀損壞。 注意：電腦配置了由電池供電的即時時鐘電路，如果更換錯誤的電池，將有爆炸...
- Page 8 注意：將電池 ( 或電池組 ) 放入火中、置放高溫爐、壓碎電池 ( 或電池組 ) 或拆 解電池 ( 或電池組 )，可能導致爆炸；將電池置於極端高溫環境、有易燃液體或 氣體洩漏中的環境中會導致爆炸；電池 ( 或電池組 ) 若受到極低的空氣壓力，可 能導致爆炸。請按照製造商的指示處理舊電池。 注意：若要切斷電源 , 請將所有電源線都從機器上拔除。 注意：如果使用者沒有依照使用手冊使用設備，則可能會導致設備反置的造成底 部開孔的危險產生。 注意：未經合乎規定與明確許可的任何變更或修改都可能導致用戶喪失操作本設 備的權利。 聯絡資訊： 研華股份有限公司 網站：www.advantech.com.tw 地址：台灣台北市內湖區瑞光路 26 巷 20 弄 1 號 電話：+886-2-27927818 IPC-220/240 Series User Manual/ 用户手册 viii...
- Page 9 Advantech has come to be known. Your satisfaction is our primary concern. Here is a guide to Advantech’s cus- tomer services.
- Page 10 議。 Product Warranty/ 产品质量保证 / 產品保固 Advantech warrants the original purchaser that each of its products will be free from defects in materials and workmanship for two years from the date of purchase. This warranty does not apply to any products that have been repaired or altered by persons other than repair personnel authorized by Advantech, or products that have been subject to misuse, abuse, accident, or improper installation.
- Page 11 如果您的产品被诊断发生故障，请从您的供货商那里获得 RMA (Return Material Authorization) 序列号。这可以让我们尽快地进行故障产品的回收。 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明 （如销售发票） 。我们对无法提供购买日期证明的产品不提供质量保证服务。 把相关的 RMA 序列号写在外包装上，并将其运送给销售人员。 從購買之日起，研華為原購買商提供兩年的產品品質保證。但對那些未經授權的維修 人員維修過的產品，並不進行品質保證。研華對於不正確的使用、天災、錯誤安裝產 生 的問題有免責權利。 如果研華產品出現故障，在保固期內我們提供免費維修或更換服務。對於超過保固期 之產品， 我們將會酌收材料費、人工服務費用。請聯繫您的銷售人員瞭解詳細情況。 如果您認為您購買的產品出現了故障，請遵循以下步驟： 收集您所遇到的問題資訊 （例如，CPU 頻率、使用的研華產品及其它軟體、硬 體等） 。請注意螢幕上出現的任何不正常資訊顯示。 打電話給您的供應商，描述故障問題。請參考手冊，產品和任何有幫助的資訊。 如果您的產品被診斷發生故障，請從您的供應商那裏獲得 RMA (Return Mate- rial Authorization) 序號。這可以讓我們儘快地進行故障產品的回收。 請細心包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明 （如銷售發票） 。我們對無法提供購買日期證明的產品不提供保固服務。 把相關的 RMA 序號寫在外包裝上，並將其運送給銷售人員。 Initial Inspection/ 初始检查 / 初始檢查 When you open the carton, please make sure that the following materials have been shipped: Chassis...
- Page 12 打開包裝時，用戶需確認包裝中含有下所列各項： 機箱 用戶手冊 品質保證卡 附件盒 若任何不符，請立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您購 買的產品應當是完好無 損且運轉正常的。在您打開產品的包裝時，請檢查是否有破損 痕跡 （例如，包裝箱損壞，刮痕，凹痕等） 。如果產品有破損或者不符合規格，請立 即聯繫我們 的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝 材料以備搬 運人員檢查。檢查之後，我們會給您提供維修或更換服務。 Caution! The computer is provided with a battery-powered real-time clock circuit. There is a danger of explosion if battery is incorrectly replaced. Replace only with same or equivalent type recommended by the manufacture.
-
Page 13: Table Of Contents
Contents/目录/目錄 Chapter General Information 概述 產品資訊1 Introduction/产品简介/產品簡介........2 Specifications/产品规格/產品規格 .........2 Table 1.1: Slot/插槽........2 Table 1.2: Slot/插槽........3 Table 1.3: Power supply options/电源选项/電源選項..3 Environmental Specifications/环境规格/環境規格 ....4 Table 1.4: Environment specifications/环境规格/環境規格 ..4 Dimension Diagram/产品尺寸/產品尺寸 ......4 Figure 1.1 Dimension diagram/产品尺寸/產品尺寸 ...4 Table 1.5: Dimensions..............4 Chapter System Setup 系统安装... - Page 14 Appendix A Exploded Diagram& Parts List 分解图&部件列表 分解圖&零件表17 Exploded Diagram & Parts List/分解图&部件列表/分解圖&零件表 ..18 Figure A.1 Exploded Diagrams & Parts List/分解图&部件列表/分 解圖&零件表 ........18 Table A.1: Parts list/部件列表/零件表 ..... 19 IPC-220/240 Series User Manual/ 用户手册...
-
Page 15: Chapter 1 General Information
Chapter General Information 概述 產品資訊... -
Page 16: Introduction/产品简介/產品簡介
Introduction/ 产品简介 / 產品簡介 The IPC-220/IPC-240 series is a compact front I/O Desktop/Wallmount chassis designed for machine automation, Industrial equipment manufacturing or general industrial applications. At 231mm depth, IPC-220/IPC-240 supports up to 4 add-on cards. The series is equipped with a PWM fan. Through the motherboard’s fan speed control, the system stays cool and provides a quiet and comfortable working environ- ment. - Page 17 1,000,000 hours @ 25° C Safety CE, FCC, UL, CB, CCC, BSMI CE, FCC, UL, CB, CCC, BSMI 安规认证 安規認證 Caution! Power supply options are subject to the product datasheet on the Advantech website. 请以研华公司官方网站公告的该机箱产品型录上的电源选项料号为准。 請以研華公司官方網站公告的該機箱產品型錄上的電源選項料號為準。 IPC-220/240 Series User Manual/ 用户手册...
-
Page 18: Environmental Specifications/环境规格/環境規格
Environmental Specifications/环境规格/環境規格 Table 1.4: Environment specifications/ 环境规格 / 環境規格 Operating Non-operating Environment/ 环境 / 環境 工作 非工作 0 ~ 45° C (32 ~ 117° F) -40~60°C (-40~140°F) Temperature/ 温度 / 溫度 95%@40°C, non-condens- 95%@40°C, non-condensing Humidity/ 湿度 / 濕度 Vibration/ 振动 / 振動 0.5Grms(5~500Hz) (HDD) (5 ~ 500Hz) 10 G with 11 ms duration, half sine wave... -
Page 19: Chapter 2 System Setup
Chapter System Setup 系统安装 系統安裝... -

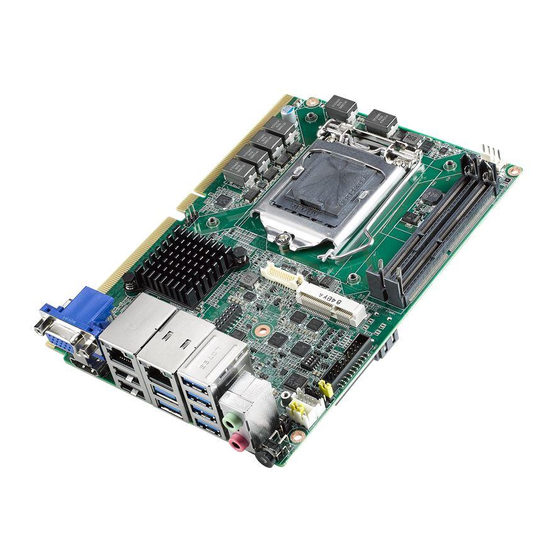

Page 20: Installing Cpu Board/安裝Cpu板/安裝Cpu板
Note! Use caution when installing or operating the components with the chas- sis open. Be sure to turn off the power, unplug the power cord and ground yourself by touching the metal chassis before you handle any components inside the machine. 机箱打开时，请小心安装或操作机箱内部组件。请务必关闭机箱电源并... -
Page 21: Installing Internal 2.5" Hdd/安装2.5" 硬盘/安裝2.5" 硬碟
Installing internal 2.5" HDD/ 安装 2.5" 硬盘 / 安裝 2.5" 硬碟 Please make sure the HDD tray direction to prevent HDD damage 請注意硬碟抽取盒的方向，避免硬碟因此而造成損壞 请注意硬盘抽取盒的方向，避免硬盘因此而造成损坏 Figure 2.1 Installing internal 2.5" HDD/ 安装 2.5" 硬盘 / 安裝 2.5" 硬碟 IPC-220/240 Series User Manual/ 用户手册... -
Page 22: Installing Add-On-Card/安装扩充卡/安裝擴充卡
Installing Add-On-Card/ 安装扩充卡 / 安裝擴充卡 Figure 2.2 Installing add-on-card/ 安装扩充卡 / 安裝擴充卡 IPC-220/240 Series User Manual/ 用户手册... -
Page 23: Memory Installation/内存安装/記憶體安裝
Memory Installation/ 内存安装 / 記憶體安裝 Figure 2.3 Memory installation/ 内存安装 / 記憶體安裝 Internal USB dongle installation/ 内部 U 盘安装 / 內 部 USB 安裝 Figure 2.4 Internal USB dongle installation/ 内部 U 盘安装 / 內部 USB 安裝 IPC-220/240 Series User Manual/ 用户手册... - Page 24 IPC-220/240 Series User Manual/ 用户手册...
-
Page 25: Chapter 3 Operation
Chapter Operation 操作... -
Page 26: The Front Panel/前面板
The Front Panel/ 前面板 Figure 3.1 Front panel/ 前视图 / 前視圖 Switch, Buttons and I/O Interfaces/ 开关和按钮 / 開關和按鈕 Momentary Power switch: Press this switch to turn the system power on or off. Please use system shutdown or press this switch for few seconds to turn off the sys- tem power. -
Page 27: Led Indicators For System Status/系统指示灯/系統指示燈
BIOS 看門狗觸發 - 橘色 BIOS 看门狗 BIOS 看门狗触发 - 橘色 CPU Temp./CPU FAN/System Temp. : Please set it in Advantech SUSIAccess CPU 溫度 /CPU 風扇 / 系統溫度 請至 Advantech SUSIAccess 中進行設定 CPU 温度 /CPU 风扇 / 系统温度 请至 Advantech SUSIAccess 中进行设定 /... -
Page 28: The Rear Panel/后面板/後面板
The Rear Panel/ 后面板 / 後面板 Figure 3.2 Rear panel for motherboard version/ 后面板 / 後面板 Cleaning the Filters/ 清洗过滤器 / 清洗濾網 Figure 3.3: Removing the Filters/ 取出过滤器 / 取出濾網 IPC-220/240 Series User Manual/ 用户手册... -
Page 29: Jumpers And Connectors/跳线器及连接器/跳線器及連接器
Jumpers and Connectors/跳线器及连接器/跳線器 及連接器 Connectors on the IPC-220/240 link it to external devices such as hard disk drives/ adaptor/system fan/internal USB dongle/external device. In addition, the board has 2 jumpers that are used to configure your system for your application. IPC-220/240 机箱背板所提供的连接器主要用于连接外部的设备，如：硬盘... - Page 30 Table 3.4: JUSB2 (* Default) 12V of front side power output under ACPI Power State S3/S4/S5 Not Available 2-3* Available Table 3.5: JFP1 Result Power LED Power Button System Reset SATA LED CPU Temperature Alarm System Temperature Alarm CPU Fan Alarm Watch Dog Alarm CPU Temperature detection 2~20...
- Page 31 Appendix Exploded Diagram& Parts List 分解图 & 部件列表 分解圖 & 零件表...
- Page 32 Exploded Diagram & Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表 Figure A.1 Exploded Diagrams & Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表 IPC-220/240 Series User Manual/ 用户手册...
- Page 33 Table A.1: Parts list/ 部件列表 / 零件表 FRONT PANEL CPU BOARD 前面板 CPU 板 前框面板 CPU 板 COM CABEL ADD ON CARD COM 线材 扩充卡 COM 線材 擴充卡 HDD TRAY HOLD DOWN BRACKET 硬盘托盘 压杆 硬碟托盤 壓桿 SIDE COVER 侧盖 风扇...
- Page 34 No part of this publication may be reproduced in any form or by any means, such as electronically, by photocopying, recording, or otherwise, without prior written permission from the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2023 www.advantech.com.cn 使用前请检查核实产品的规格。本手册仅作为参考。 产品规格如有变更，恕不另行通知。 未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻...
