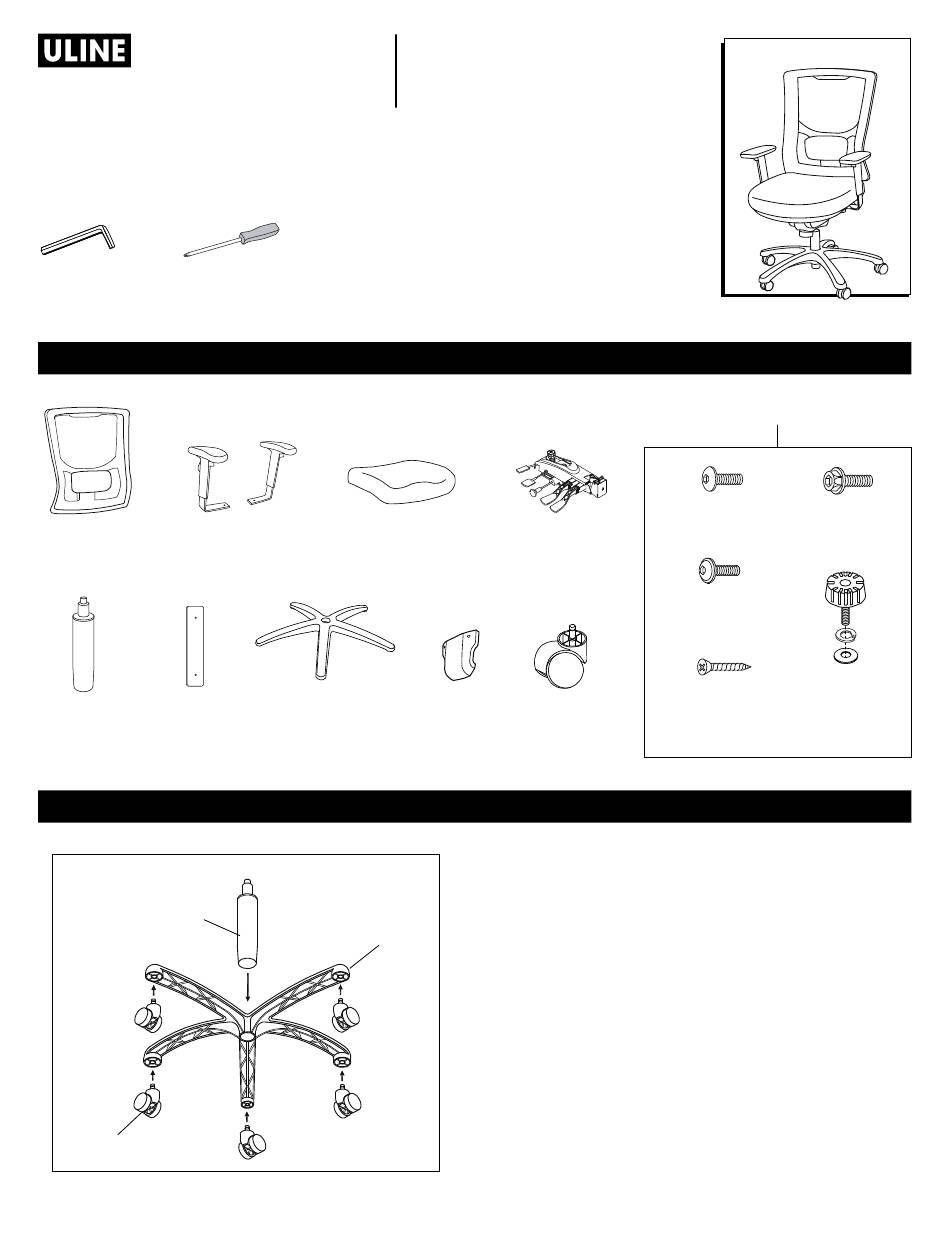

H-10193, H-11058
24/7 MESH CHAIR –
STANDARD
TOOLS NEEDED
Allen Wrench
Phillips Screwdriver
(included)
Backrest x 1
Armrest x 2
Gas Lift x 1
Backrest
Post x 1
Figure 1
Gas Lift
Caster
PAGE 1 OF 11
1-800-295-5510
uline.com
PARTS
Seat Cushion x 1
5-Star Base x 1
Backrest
Cover x 1
ASSEMBLY
Base
Pour le français, consulter les pages 8-11.
Backrest Post Bolt x 1
Mechanism x 1
10 x 23 mm Backrest
Mechanism Bolt x 1
4 x 20 mm Backrest
Caster x 5
1.
Insert casters into legs on underside of five-star base.
Turn base upright. Insert gas lift into center of base.
(See Figure 1)
Para Español, vea páginas 4-7.
Hardware Kit
8 x 10 mm
6 x 24 mm
Mechanism
Bolt x 6
Armrest Knob
and Washers x 2
Cover Screw x 2
1224 IH-10193
Advertisement
Related Manuals for U-Line H-11058BL
Summary of Contents for U-Line H-11058BL
- Page 1 Para Español, vea páginas 4-7. Pour le français, consulter les pages 8-11. H-10193, H-11058 1-800-295-5510 uline.com 24/7 MESH CHAIR – STANDARD TOOLS NEEDED Allen Wrench Phillips Screwdriver (included) PARTS Hardware Kit 8 x 10 mm 6 x 24 mm Backrest Post Bolt x 1 Mechanism Backrest x 1 Armrest x 2...
- Page 2 ASSEMBLY CONTINUED 2. Insert backrest post into slot in backrest. Use one 4. Insert armrest into armrest bracket on bottom of seat 8 x 10 mm backrest post bolt to secure. cushion and secure using one armrest knob, one (See Figure 2) locking washer and one flat washer.
- Page 3 ASSEMBLY CONTINUED 6. Slowly lower assembled chair, setting mechanism Figure 6 onto the gas lift. Press down on seat cushion to secure. (See Figure 6) Completed Assembly IMPORTANT! Forward tilt control may have been activated during assembly and seat may be tilted forward.
- Page 4 H-10193, H-11058 800-295-5510 uline.mx SILLA DE MALLA 24/7 – ESTÁNDAR HERRAMIENTA NECESARIA Llave Allen Desarmador de Cruz (incluida) PARTES Kit de Tornillería 1 Perno para Poste 6 Pernos para del Respaldo de Mecanismo de 1 Respaldo 2 Descansabrazos 1 Asiento 1 Mecanismo 8 x 10 mm 6 x 24 mm...
- Page 5 CONTINUACIÓN DEL ENSAMBLE 2. Inserte el poste para respaldo en la ranura del 4. Inserte el descansabrazo en el soporte de la parte respaldo. Use un perno para poste del respaldo de inferior del asiento y fije usando una perilla de 8 x 10 mm para fijarlo.
- Page 6 CONTINUACIÓN DEL ENSAMBLE 6. Baje lentamente la silla ensamblada y fije el Diagrama 6 mecanismo en el pistón de gas. Presione el asiento para asegurarlo. (Vea Diagrama 6) Ensamble Completo ¡IMPORTANTE! Es posible que se active el control de inclinación durante el ensamble y el asiento se mueva hacia adelante.
- Page 7 CONTINUACIÓN DE AJUSTES DE LA SILLA 9. Ajuste de los Descansabrazos a. Altura – Para ajustarla, presione el botón debajo del frente de cada descansabrazos y levántelos o bájelos. b. Ancho – Para ajustarlo, gire la perilla debajo del asiento en el sentido contrario a las manecillas del reloj y mueva los descansabrazos hacia adentro o hacia afuera.
- Page 8 H-10193, H-11058 1 800 295-5510 uline.ca CHAISE EN MAILLE STANDARD 24/7 OUTIL REQUIS Clé Allen Tournevis cruciforme (inclus) PIÈCES Matériel de fixation Boulon pour Boulon pour montant du dossier mécanisme de Dossier x 1 Accoudoir x 2 Siège x 1 Mécanisme x 1 de 8 x 10 mm x 1 6 x 24 mm x 6...
- Page 9 MONTAGE SUITE 2. Insérez le montant du dossier dans la fente du 4. Insérez l'accoudoir dans le support pour accoudoir dossier. Fixez avec un boulon pour montant de sous le siège et fixez-le à l'aide d'une molette dossier de 8 x 10 mm. (Voir Figure 2) d'accoudoir, d'une rondelle de blocage et d'une rondelle plate.
- Page 10 MONTAGE SUITE 6. Abaissez lentement l'ensemble de la chaise et Figure 6 placez le mécanisme sur le vérin pneumatique. Appuyez sur le siège pour le fixer. (Voir Figure 6) Montage complété IMPORTANT! Il se peut que le réglage d'inclinaison vers l'avant ait été activé durant le montage et que le siège se trouve incliné...
- Page 11 RÉGLAGES DE LA CHAISE SUITE Réglage des accoudoirs a. Hauteur – Pour régler les accoudoirs en hauteur, appuyez sur le bouton sous le devant de chaque accoudoir, puis poussez les accoudoirs vers le haut ou le bas. b. Écartement – Pour régler l'écartement de l'accoudoir, tournez le bouton situé...
