40
Schémas électroniques
CONNEXION ÉLECTRIQUE
À UN SYSTÈME À AIR
PULSÉ
DANS LE CAS D'UNE
FOURNAISE RACCORDÉE À
UN SYSTÈME DE
REFROIDISSEMENT
Sur certaines nouvelles fournaises, et
certains thermostats plus anciens,
l'excitation des bornes R et G de
la fournaise provoque l'excitation
de la borne Y du thermostat et
conséquemment la mise sous tension
du système de refroidissement. Si
vous identifiez ce type de thermostat,
vous devez utiliser le schéma de
câblage « Bornes pour Accessoire de
Contrôle Alternatif ».
Ne raccordez jamais un courant alternatif de 120V aux bornes des contacts de commande
d'accessoires. N'utilisez que le circuit basse tension de classe 2 de la commande du ventilateur d'un
système à air pulsé.
(SUITE)

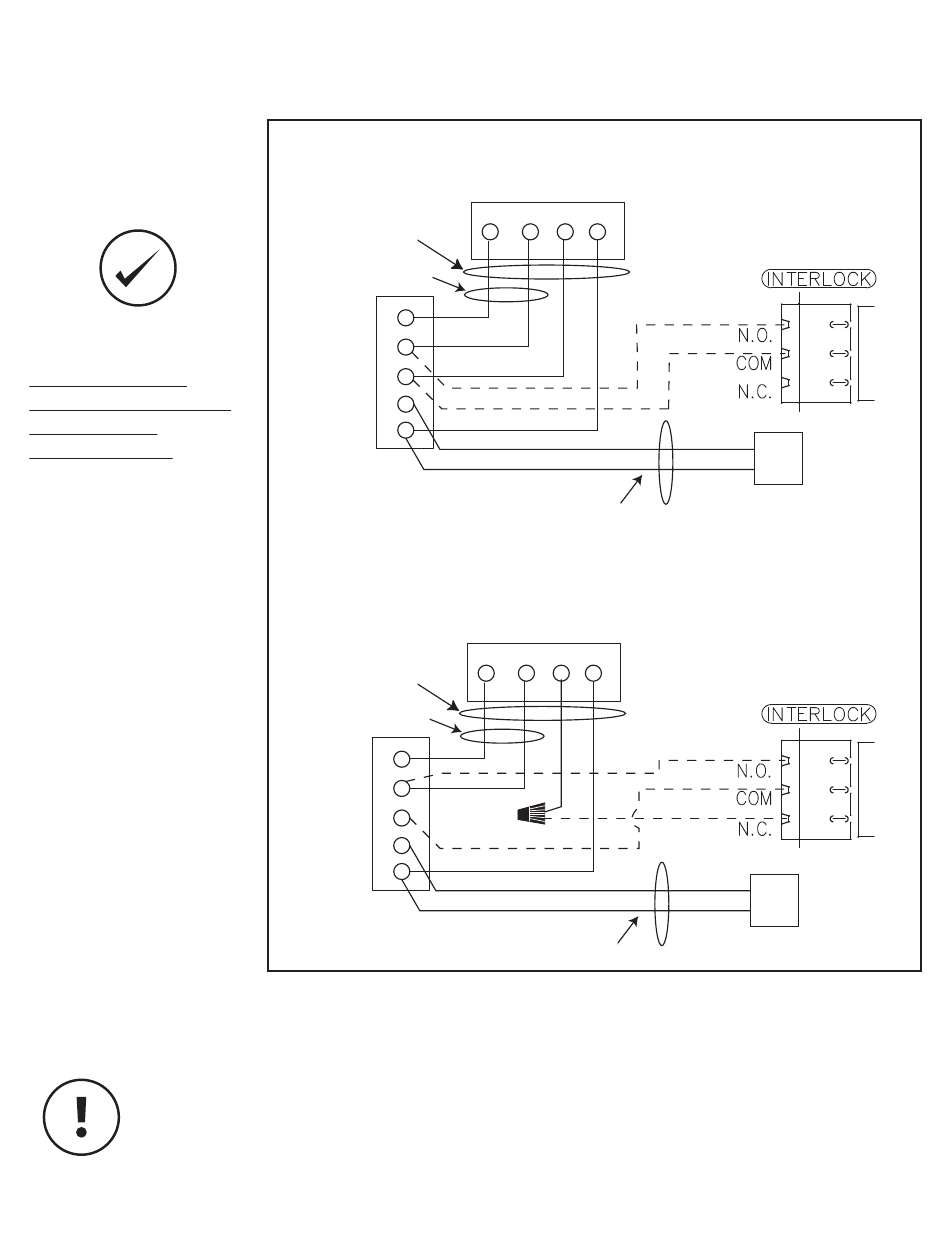

Bornes pour Accessoire de Contrôle Standard
Standard Furnace Interlock Wiring
W
FOUR
QUATRE FILS
WIRE
DEUX FILS
TWO WIRE
chauffage seulement
heating only
W
R
G
C
Y
BORNIER 24V
FURNACE
24-VOLT
FOURNAISE/
TERMINAL BLOCK
CHAUFFAGE
Bornes pour Accessoire de Contrôle Alternatif
Alternate Furnace Interlock Wiring
W
FOUR
QUATRE FILS
WIRE
DEUX FILS
TWO WIRE
chauffage seulement
heating only
W
R
Joint de fils
WIRE JOINT
G
C
Y
BORNIER 24V
FURNACE
24-VOLT
FOURNAISE/
TERMINAL BLOCK
CHAUFFAGE
BORNES DU
THERMOSTAT
TERMINALS
TERMINALS
R
G
Y
TWO
DEUX FILS
WIRE
BORNES DU
THERMOSTAT
TERMINALS
TERMINALS
R
G
Y
TWO
DEUX FILS
WIRE
COOLING SYSTEM
SYSTÈME DE
REFROIDISSEMENT
COOLING SYSTEM
SYSTÈME DE
REFROIDISSEMENT
