Exemples d'installation (Suite)
RACCORDEMENT DIRECT du FLUX D'AIR D'APPROVISIONNEMENT et du FLUX D'AIR ÉVACUÉ
DU VRE à la BOUCHE D'AIR du SYSTÈME À AIR PULSÉ
INSTALLATION SIMPLIFIÉE (BONNE)
1. Le ventilateur du système à air pulsé doit fonctionner lorsque la ventilation
par VRE est requise. Le système doit être configuré pour fonctionner en
continu ou être en sychronisme avec le VRE. Voir la connexion électrique
du système à air pulsé à la page 40.
2. Une séparation minimum de 1m (3pi 3po) est recommandée entre les
deux connexions directes.
3. Afin d'éviter l'évacuation d'air frais, la connexion d'évacuation du VRE
devrait être située en amont de la connexion d'approvisionnement du
VRE.
4. Avant le fonctionnement, le débit d'air du VRE doit être équilibré sur site.
Pour cela, utilisez la procédure décrite dans la section "ÉQUILIBRAGE".
Pendant la procédure d'équilibrage, assurez-vous que le ventilateur du
système à air pulsé fonctionne et que le VRE fonctionne à la vitesse
"Normale".
5. Dans le cas d'un système multi-zone, contacter le service à la clientèle
de Greentek avant d'installer tout type d'installation nécessitant
l'utilisation synchronisé d'un système à air pulsé.
6. Le VRE ne doit être associé qu'à un seul système à air pulsé. Dans le
cas où il y a plus d'un système à air pulsé, veuillez contacter le service
client de Greentek avant de faire une sélection de produit.

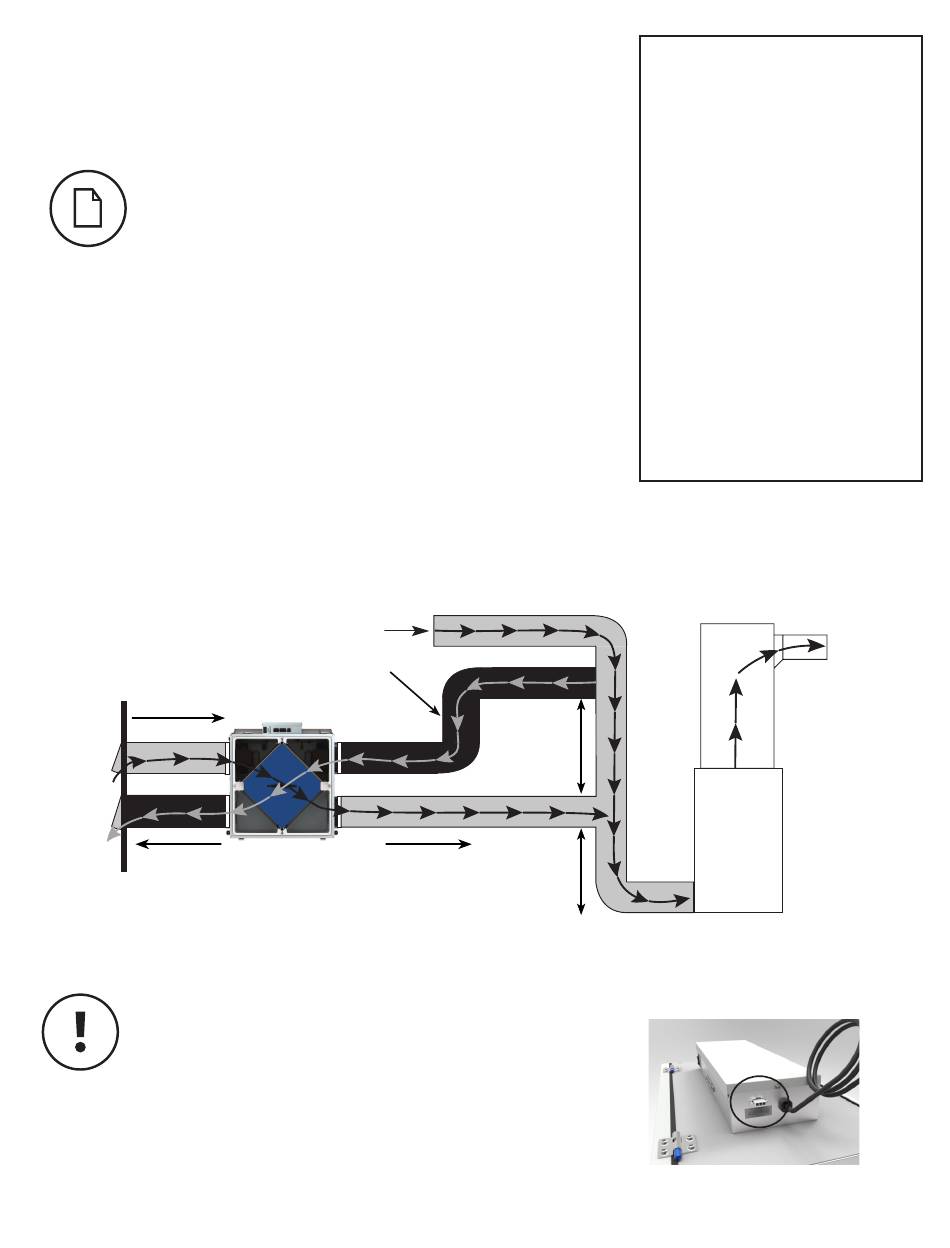

Conduits VRE/Système à air pulsé pour Installation simplifiée
* Les raccords de conduit peuvent être différents
selon le modèle
Air frais provenant
Extérieur de l'extérieur
Air vicié évacué
à l'extérieur
Pour les ventilateurs récupérateurs d'énergie (VRE) de Greentek qui ne comprennent
pas un volet motorisé pour l'air extérieur : Si vous utilisez une installation partiellement
spécialisée ou simplifiée, où le conduit d'alimentation d'air du VRE est relié au conduit
de retour d'un système à air pulsé, le VRE doit fonctionner en continu. Lorsque le VRE
est éteint, l'air d'évacuation chaud ne circule pas à travers le VRE, mais le ventilateur du
système à air pulsé continuera à aspirer l'air extérieur directement dans le système à air
pulsé. S'il fait froid dehors, l'air froid sera introduit, sans être réchauffé, directement dans
le système à air pulsé.
Si le VRE est installé de manière à ce que le propriétaire puisse éteindre le VRE pendant
l'hiver, nous recommandons d'installer un volet d'arrêt mécanique entre l'air d'alimentation
du VRE et le conduit d'air de retour du système à air pulsé qui se ferme lorsque le VRE
ne fonctionne pas. Pour installer un volet d'arrêt mécanique sur le produit, localisez le
connecteur auxiliaire sur le côté du boîtier électrique. Voir Figure 1. À l'aide du faisceau de
câbles inclus, connectez l'accessoire au produit.
Retour d'air
Air vicié provenant de l'intérieur
Air frais distribué à
l'intérieur
Installation suggérée pour:
• Lorsque la salle de bain
et la cuisine ont déjà un
système d'échappement.
• Peut convenir pour la
modernisation.
• Centrales recommandées :
P 1.2E-D et P 1.2E-D-EC –
pour éviter d'aspirer l'air
neuf directement dans le
four lorsque la centrale ne
fonctionne pas
Avantages: Type d'installation
le moins dispendieux à mettre
en place
1 m (3 pi
3po) min.
recommandé
1 m (3 pi
3po) min.
recommandé
Retour
d'air frais
Figure 1
* Connecteur auxiliaire pour faisceau de câbles pour acces-
soir de volet d'arrêt mécanique, accessoire non inclus.
Système à
Forced Air
System
air pulsé
