Exemples d'installation (Suite)
RACCORDEMENT DIRECT du FLUX D'AIR D'APPROVISIONNEMENT à la BOUCHE DE REPRISE
D'AIR du SYSTÈME À AIR PULSÉ
(L'air vicié est aspiré à partir des endroits clés de la maison.)
SYSTÈME PARTIELLEMENT SPÉCIALISÉ
1. Le ventilateur du système à air pulsé doit fonctionner lorsque la ventilation
par VRE est requise. Le système doit être configuré pour fonctionner en
continu ou être en sychronisme avec le VRE. Voir la connexion électrique
du système à air pulsé à la page 40.
2. Air vicié est aspiré à des endroits clés de la maison (salle de bain, cuisine,
buanderie).
3. L'air frais est fourni au plénum de retour d'air de la fournaise.
4. Avant le fonctionnement, le débit d'air du VRE doit être équilibré sur site.
Pour cela, utilisez la procédure décrite dans la section "ÉQUILIBRAGE".
Pendant la procédure d'équilibrage, assurez-vous que le ventilateur du
système à air pulsé fonctionne et que le VRE fonctionne à la vitesse
"Normale".
5. Dans le cas d'un système multi-zone, contacter le service à la clientèle de
Greentek avant d'installer tout type d'installation nécessitant l'utilisation
synchronisé d'un système à air pulsé.
6. Le VRE ne doit être associé qu'à un seul système à air pulsé. Dans le cas
où il y a plus d'un système à air pulsé, veuillez contacter le service client
de Greentek avant de faire une sélection de produit.

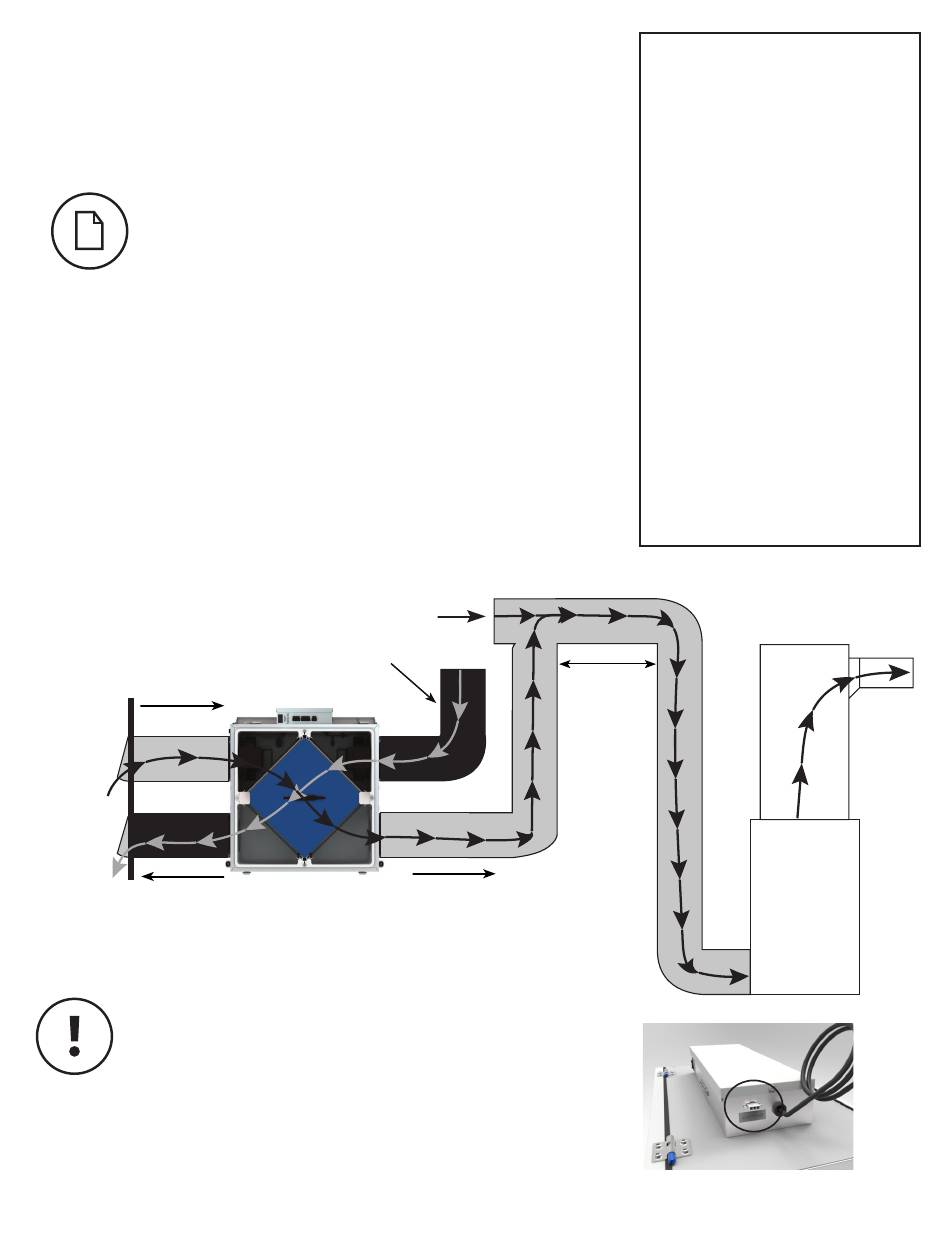

Conduits VRE/Système à air pulsé pour Système partiellement spécialisé
* Les raccords de conduit peuvent être différents
selon le modèle
Air frais provenant
de l'extérieur
Extérieur
Air vicié évacué
à l'extérieur
Pour les ventilateurs récupérateurs d'énergie (VRE) de Greentek qui ne comprennent
pas un volet motorisé pour l'air extérieur : Si vous utilisez une installation partiellement
spécialisée ou simplifiée, où le conduit d'alimentation d'air du VRE est relié au conduit
de retour d'un système à air pulsé, le VRE doit fonctionner en continu. Lorsque le VRE
est éteint, l'air d'évacuation chaud ne circule pas à travers le VRE, mais le ventilateur du
système à air pulsé continuera à aspirer l'air extérieur directement dans le système à air
pulsé. S'il fait froid dehors, l'air froid sera introduit, sans être réchauffé, directement dans
le système à air pulsé.
Si le VRE est installé de manière à ce que le propriétaire puisse éteindre le VRE pendant
l'hiver, nous recommandons d'installer un volet d'arrêt mécanique entre l'air d'alimentation
du VRE et le conduit d'air de retour du système à air pulsé qui se ferme lorsque le VRE
ne fonctionne pas. Pour installer un volet d'arrêt mécanique sur le produit, localisez le
connecteur auxiliaire sur le côté du boîtier électrique. Voir Figure 1. À l'aide du faisceau de
câbles inclus, connectez l'accessoire au produit.
Retour d'air
Air vicié provenant
de l'intérieur
Air frais distribué à
l'intérieur
Installation suggérée pour:
• Système à air pulsé
(fournaise centrale ou
climatiseur central)
• Lorsque l'installation des
endroits habitable n'est
pas possible ou pratique,
dispendieux ou lorsque
l'unité de traitement d'air
fonctionnera toute l'année.
• Centrales recommandées :
P 1.2E-D et P 1.2E-D-EC –
pour éviter d'aspirer l'air
neuf directement dans le
four lorsque la centrale ne
fonctionne pas
Avantages: Conditionne l'air
frais avant de la distribuer
dans la maison
1 m (3 pi
3po) min.
recommandé
Retour
d'air frais
Figure 1
* Connecteur auxiliaire pour faisceau de câbles pour acces-
soir de volet d'arrêt mécanique, accessoire non inclus.
Système à
air pulsé
