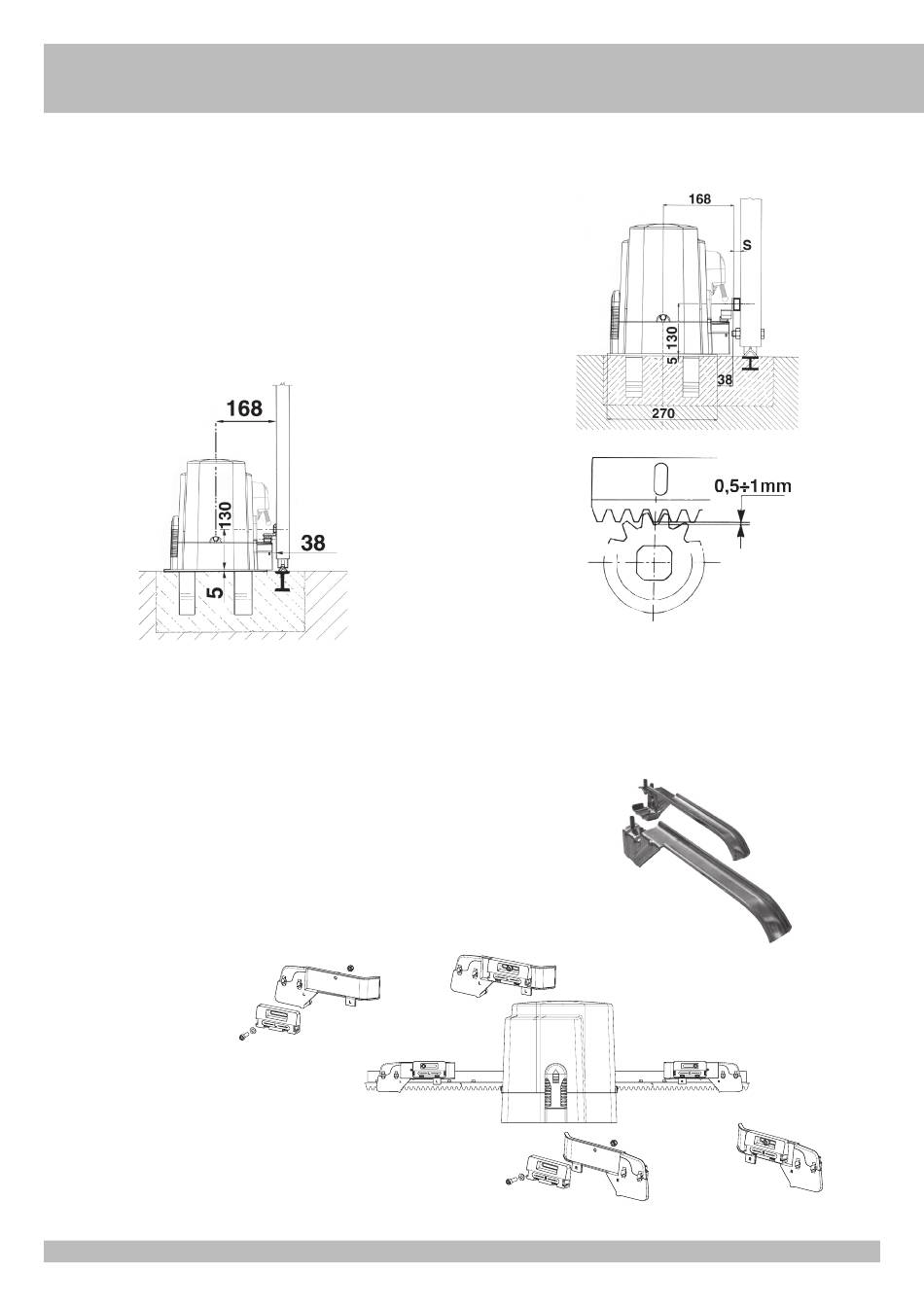

FISSAGGIO MOTORE E CREMAGLIERA
N.B. Utilizzare solo cremagliera in ferro Cod. ACS9050.
I fori per il fissaggio della cremagliera in ferro devono essere eseguiti a 130 mm rispetto
all'appoggio del motore.
Questa altezza può essere variata grazie a delle asole presenti sulla cremagliera.
La registrazione dell'altezza viene fatta affinché il cancello, durante il movimento, non si
appoggi sull'ingranaggio di trazione del K (5 e 6).
Per fissare la cremagliera in ferro al cancello, eseguire dei fori di Ø 7 mm e filettarli
utilizzando un maschio M8.
L'ingranaggio di traino deve avere circa 1 mm di agio rispetto alla cremagliera.
Misure in mm
FISSAGGIO FINECORSA
Per determinare la corsa della parte mobile si devono posizionare due camme alle
estremità della cremagliera (Fig. 7-8).
La regolazione della corsa di apertura e chiusura, si ottiene spostando le medesime sui
denti della cremagliera.
Per bloccare le camme alla cremagliera avvitare a fondo le viti in dotazione.
N.B: Oltre alle camme di fermo elettrico sopraesposte è obbligatoria l'installazione di
fermi meccanici robusti che non permettono la fuori uscita del cancello dalle guide
superiori.

MANUTENZIONE

Da effettuare solamente da parte di personale specializzato dopo aver tolto
l'alimentazione elettrica al motore.
Pulire periodicamente, a cancello fermo, la guida di scorrimento da sassi e altra sporcizia.
5
7
Misure in mm
K FCE
K FCM
I
6
7
8
