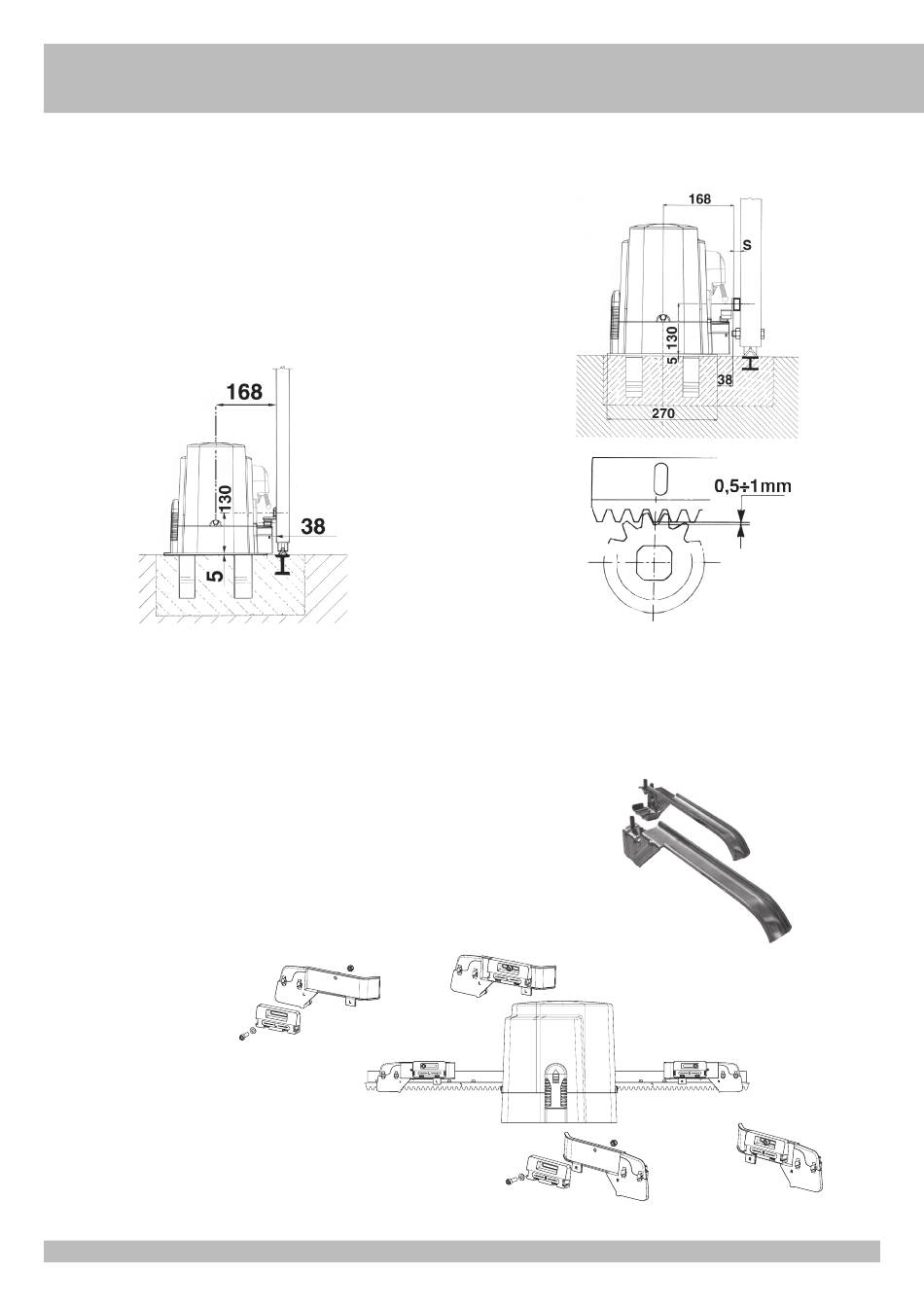

ANCLAJE MOTOR Y CREMALLERA
N.B. Utilizar sòlo cremallera en hierro còd. ACS9050.
Los agujeros para la fijación de la cremallera en hierro deben estar realizado a 130 mm
de altura del soporte del operador.
La altura de la cremallera se puede adjustar gracias a las ranuras presente en su ángular.
El ajuste de la altura se efectúa para que la verja durante el movimiento no se apoye sobre
el engranaje de tracción del K (5,6).
Para fijar la cremallera en acero a la puerta, perforar agujeros de Ø 7 mm en la parte
móvil de la puerta y roscarlos usando un macho de roscar M8.
El engranaje de arrastre tiene que tener una holgura de alrededor de 1 mm respecto a
la cremallera.
Medidas en mm
FIJACIÓN FINAL DE CARRERA
Para determinar el recorrido de la parte móvil se tiene que colocar dos limitadores de
recorrido en los extremos de la cremallera (Fig. 7-8).
La regulación de la abertura y el cierre, se obtiene desplazando la misma sobre los
dientes de la cremallera.
Para fijar las limitadores de tope de recorrido a la verja, atornillar a fondo los tornillos
suministrados.
N.B.: además de los citados limitadores de recorrido eléctricos es obligatorio instalar
unos topes mecánicos resistentes que impidan la salida del la verja de las guías
superiores.

MANTENIMIENTO

Tiene que ser efectuado solamente por personal especializado tras haber cortado
la alimentación eléctrica al motor.
Limpiar periódicamente, con la verja parada, la guía de deslizamiento de eventuales
piedras u otras suciedades.
5
51
Medidas en mm
K FCE
K FCM
E
S
6
7
8
