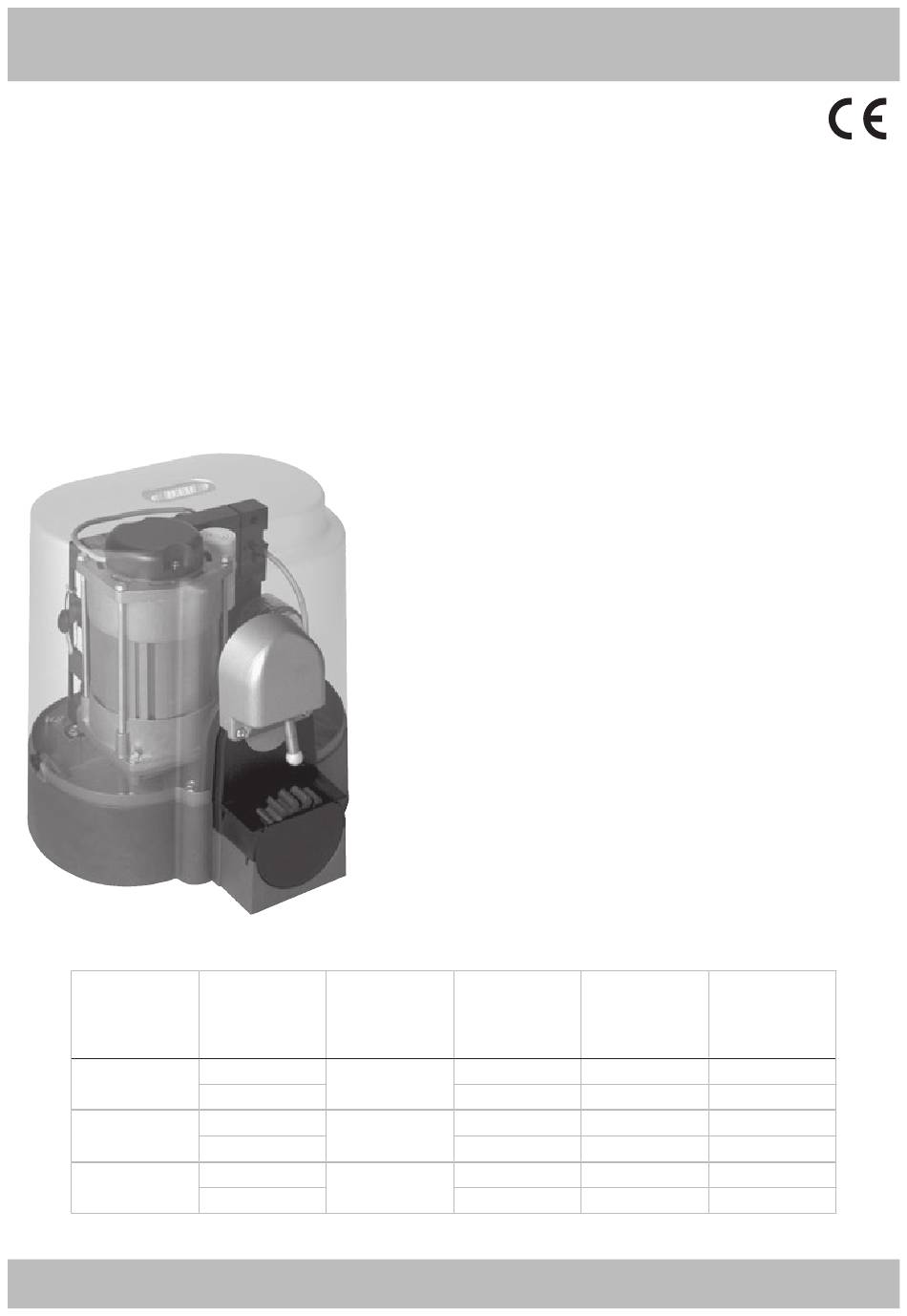

K800
K1400
K2200
Operatore
Operateur
Operator
Torantrieb
Operador
K800
K1400
K2200
ITALIANO pag. 05 / FRANÇAIS pag. 15 / ENGLISH page 25 / DEUTSCH pag. 35 / ESPAÑOL pag. 45
con / avec / with / mit
Alimentazione
Peso max cancello
Alimentation
Poids maxi portail
Power Supply
Max gate weight
Stromspannung
Max Torgewicht
Alimentacion
Peso máx verja
230V 50/60Hz
800 kg / 1766 lbs
120V 60Hz
230V 50/60Hz
1400 kg / 3090 lbs
120V 60Hz
230V 50/60Hz
2200 kg / 4856 lbs
120V 60Hz
Con funzionamento a uomo presente se le fotocellule o le coste sono guaste.
Conforme alle normative in vigore.
Avec travail avec homme present, dans le cas de panne de sécurité. Conforme
aux Normes en vigueur.
With functioning in dead man mode when the safety devices are failing.
According to current European Norms.
Mit arbeit im mannsbeisein im fall eines ausfalls der Sicherheiten. In
Übereinstimmung mit der aktuellen Normen.
Con funcionamiento a hombre presente en caso de averías con los accesorios
de seguridad. En conformidad a las Normas en vigor.
Spinta max
Poussée maxi
Max Thrust
Max Schubkraft
Max Empuje
60 kg / 132 lbs
51,4 kg / 113 lbs
79 kg / 173,8 lbs
88 kg / 193,6 lbs
115 kg / 253 lbs
117,5 kg / 258,5 lbs
K2007
Coppia max
Codice
Couple maxi
Code
Max torque
Code
Max. Drehmoment
Code
Coppia max
Codigo
20,4 Nm
AA30039
17,5 Nm
AA30042
27 Nm
AA30044
30 Nm
AA30047
39 Nm
AA30049
40 Nm
AA30052
Advertisement
Table of Contents
Related Manuals for RIB K2007
Summary of Contents for RIB K2007
- Page 1 K800 K1400 K2200 K2007 con / avec / with / mit Con funzionamento a uomo presente se le fotocellule o le coste sono guaste. Conforme alle normative in vigore. Avec travail avec homme present, dans le cas de panne de sécurité. Conforme aux Normes en vigueur.
- Page 2 (ex. en l’installant dans un 2° - Per la sezione ed il tipo dei cavi RIB consiglia di utilizzare un cavo di tipo H05RN-F coffre fermant à clé).
-
Page 3: Installation
Panzergehaeuse) 2° - As far as the cable section and the cable kind are concerned, RIB suggests to use an H05RN-F cable, with a minimum section of 1,5mm 2 , and to follow, In any 2°... - Page 4 (por ejemplo instalándolo dentro de un panel cerrado a llave). 2° - Para la sección y el tipo de los cables, RIB aconseja utilizar cables de tipo H05RN-F con sección mínima de 1,5mm 2 e igualmente atenerse a la norma IEC 364 y a las normas de instalación del propio País.
- Page 5 LAYOUT IMPIANTO 1 - Operatore K 7 - Limitatori di corsa (camme) 2 - Fotocellule esterne 8 - Costola meccanica 3 - Cremagliera Modulo 4 9 - Costola pneumatica o Fotocosta 4 - Selettore a chiave 10 - Fotocellule interne 5 - Antenna radio 11 - Colonnine per fotocellule 6 - Lampeggiatore...
- Page 6 INSTALLAZIONE K CONTROLLO PRE-INSTALLAZIONE - IL CANCELLO DEVE MUOVERSI SENZA ATTRITI - N.B. È obbligatorio uniformare le caratteristiche del cancello alle norme e leggi vigenti. Il cancello può essere automatizzato solo se in buono stato e se rispondente alla norma EN 12604.
-
Page 7: Manutenzione
FISSAGGIO MOTORE E CREMAGLIERA La cremagliera deve essere fissata a una certa altezza rispetto all’appoggio del motore. Questa altezza può essere variata grazie a delle asole presenti sulla cremagliera. La registrazione in altezza viene fatta affinché il cancello, durante il movimento, non si appoggi sull’ingranaggio di trazione del K (5 e 6). -
Page 8: Collegamenti Elettrici
K 2007 cod. AC07069 COLLEGAMENTI ELETTRICI K 2007 CRX cod. AC07068 ANTENNA SPARK ALIMENTAZIONE 230Vac 40W 230Vac 50 Hz APRE COMUNE CHIUDE PEDONALE BUZZER COMUNE PASSO PASSO COSTA MECCANICA FOTOCELLULE ACCESSORI 24Vdc 0,4A ± 15% 24Vdc 0,4A ± 15% AUTOTEST PER COSTA R=2K2 PASSO PASSO / PEDONALE SELETTORI A CHIAVE BLOCK... - Page 9 A - CONNESSIONI NON TOCCARE IL PONTICELLO ! SE VIENE RIMOSSO L’OPERATORE NON FUNZIONA! AERIAL Antenna radio Contatto finecorsa che ferma la chiusura Contatto finecorsa che ferma l’apertura Comune dei contatti PED BUTT Contatto comando pedonale Alimentazione 230Vac 50/60Hz (120V/60Hz a richiesta) TERRA Collegamento dei conduttori di terra (Obbligatorio) RADIO...
- Page 10 PARTENZA GRADUALE INTERVENTO FERMA LA PROGRAMMAZIONE (IL LED DL1 DA LAMPEGGIANTE Con DIP 9 ON, ogni volta che viene comandato il cancello viene eseguita di default una RIMANE ACCESO FISSO). PER RIPETERE LA PROGRAMMAZIONE POSIZIONARE IL DIP partenza graduale pari a 1 secondo. 2 SU OFF, CHIUDERE LA PORTA TRAMITE LA PROCEDURA “CONTROLLO SENSO DI ROTAZIONE DEL MOTORE”...
- Page 11 ALLARME DA COSTE Dopo un’inversione data dall’intervento della costa il cancello si ferma nella condizione di Se desiderate la funzione orologio dovete richiedere K2007 con firmware 12 allarme, segnalata dal lampeggiatore attivo per 1 minuto e dal buzzer attivo per 5 minuti.
-
Page 12: Caratteristiche Tecniche
per un corretto funzionamento. Frequenza 50/60Hz Microinterruzioni di rete 20ms LAMPEGGIATORE Potenza massima gestibile all’uscita del motore N.B.: Questo quadro elettronico può alimentare SOLO LAMPEGGIATORI CON Carico massimo all’uscita del lampeggiatore 40W con carico resistivo CIRCUITO LAMPEGGIANTE (ACG7059) con lampade da 40W massimo. Assorbimento massimo scheda (esclusi accessori) 33mA FUNZIONE PRE-LAMPEGGIO Corrente disponibile per le fotocellule... - Page 13 OPTIONAL Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti di istruzione. PIASTRA DA CEMENTARE CREMAGLIERA MOD. 4 IN NYLON cod. ACG8108 con angolare zincato in barre da 1 m. Ideale per cancelli fino a 1000 kg / 2200 lbs di peso.
- Page 14 RED permette la realizzazione di un impianto con coste fissate anche sull’anta in movimento senza l’adozione di sistemi raccogli cavo. È conforme alla norma EN13849-1:2007 e congiuntamente ad un quadro elettronico RIB da incasso cod. ACG9434 è un dispositivo di protezione di Classe 2.
-
Page 15: Caractéristiques Techniques
SCHÉMA DÉTAILLÉ DE L’INSTALLATION 1 - Opérateur K 7 - Limiteurs de course (cames) 2 - Photocellules extérieures 8 - Nervure mécanique 3 - Crémaillère Module 4 9 - Nervure pneumatique ou «Photonervure» 4 - Sélecteur à clé 10 - Photocellules intérieures 5 - Antenne radio 11 - Potelets de support pour photocellules 6 - Feu clignotant... - Page 16 INSTALLATION K CONTRÔLE PRÉ-INSTALLATION !! LE PORTAIL DOIT SE DÉPLACER SANS FROTTER !! N.B. Il est impératif d’uniformiser les caractéristiques du portail avec les normes et les lois en vigueur. La portail peut être automatisée seulement si elle est en bon état et qu’elle est conforme à...
-
Page 17: Entretien
FIXATION MOTEUR ET CRÉMAILLÈRE La crémaillère doit être fixée à une certaine hauteur par rapport au support du moteur. Cette hauteur peut être modifiée, grâce aux boutonnières présentes sur la crémaillère. Le réglage en hauteur est effectué afin que, lors du mouvement, le portail ne puisse appuyer sur l’engrenage de traction du K (5 et 6). -
Page 18: Branchements Électriques
K 2007 code AC07069 BRANCHEMENTS ÉLECTRIQUES K 2007 CRX code AC07068 ANTENNE SPARK ALIMENTATION 230Vac 40W 230Vac 50 Hz OUVRE COMMUN FERME PIETON BUZZER COMMUN PAS A PAS BARRE PALPEUSE PHOTOCELLULES ACCESSOIRES 24Vdc 0,4A ± 15% 24Vdc 0,4A ± 15% AUTOTEST POUR BARRE PALPEUSE R=2K2 PAS A PAS / PIETON... - Page 19 A - BRANCHEMENTS NE TOUCHEZ PAS LE PONTET! S’IL EST ENLEVÉ, L’OPÉRATEUR NE SE DÉPLACE PAS! AERIAL Antenne radio Contact de fin de course servant à arrêter la fermeture Contact de fin de course servant à arrêter l’ouverture Commun des contacts PED BUTT Contact commande piétonne Alimentation 230 Vac 50/60 Hz (sur demande...
- Page 20 Avec DIP 9 ON, chaque fois que le portail est commandé, un départ graduel d’1 seconde E - PROGRAMMATION CODES RADIO OUVERTURE TOTALE est exécuté par défaut. (30 CODES MAX - UNIQUEMENT MODELES CRX) SIGNALISATIONS VOYANTS LUMINEUX La programmation peut être effectuée uniquement avec le portail fermé. DL1 - (Rouge) - Programmation activée 1 - Positionner DIP 1 sur ON et ensuite, le DIP 2 sur ON.
- Page 21 Pour utiliser la FUNCTION HORLOGE demander K2007 avec firmware 12 NOUP. permise. Si elles ne sont pas utilisées, ponter les bornes COM-EDGE. ATTENTION: UNE HORLOGE CONNECTÉ À K2007 avec fw 05 ou plus ACTIVE LE N.B.: Il est recommandé de vérifier la fonctionnalité des barres palpeuses au moins une fois MOUVEMENT AUTOMATIQUE DE PORTAIL SANS SÉCURITÉ...
-
Page 22: Caractéristiques Techniques Générales
CARACTÉRISTIQUES TECHNIQUES GÉNÉRALES La manoeuvre à homme present est exclusivement une manoeuvre d’urgence qui doit être effectuée pour des temps brefs et avec la sécurité de la vue quand Humidité <95% sans condensation l’opérateur est en mouvement. Dès possible les protections en panne doivent être Tension d’alimentation 230V±10% (120V±10% sur demande) rétablies pour un correct fonctionnement. - Page 23 OPTIONS Pour les branchements et les données techniques des accessoires, se conformer aux livrets d’instruction correspondants. PLAQUE À CIMENTER CRÉMAILLÈRE MOD. 4 EN NYLON code ACG8108 avec angulaire galvanisé en barres de 1m. Idéal pour les portails pesant jusqu’à 1000 kg. code ACS9000 10 m (1 m x 10) code ACS9001...
- Page 24 RED permet la réalisation d’une installation avec barres palpeuses fixées également sur le battant en mouvement sans l’adoption de systèmes d’assemblage de câbles. Il est conforme à la norme EN13849-1:2007 et associé à un tableau électronique RIB, il encastrable code ACG9434 est un dispositif de protection de Classe 2.
-
Page 25: System Layout
SYSTEM LAY-OUT TECHNICAL K800 K1400 K2200 DATA 1 - K operating device 7 - Limit switch plate (cams) 2 - External photocells 8 - Mechanical strip Max. leaf weight 1400 2200 3 - Rack of Module 4 9 - Pneumatic strip or Fotocosta Operating speed m/s. - Page 26 INSTALLATION K CHECKING BEFORE THE INSTALLATION !! THE GATE SHALL MOVE FRICTIONLESS !! N.B.: Gate features must be uniformed with the standards and laws in force. The door/ gate can be automated only if it is in a good condition and its conditions comply with the EN 12604 norm.
-
Page 27: Maintenance
MOTOR AND RACK FITTING The rack shall be fitted over the motor support, at a certain distance from It. Its height can be adjusted thanks to the holes In the rack. The height adjusting is necessary to prevent the gate leaning on the driving gear (5 and To fix the rack on the gate, drill some Ø... - Page 28 K 2007 code AC07069 ELECTRIC CONNECTIONS K 2007 CRX code AC07068 AERIAL SPARK POWER SUPPLY 230Vac 40W 230Vac 50 Hz OPEN COMMON CLOSE PEDESTRIAN BUZZER COMMON STRIP PHOTOCELLS FOR ACCESSORIES SUPPLY 24Vdc 0,4A ± 15% 24Vdc 0,4A ± 15% FOR AUTOTEST STRIP R=2K2 K / PEDESTRIAN KEY SELECTORS BLOCK...
-
Page 29: Electric Connections
Main power supply 230 Vac 50/60 Hz (120V/60Hz upon request) EARTH Connection of the earth line RADIO Built-in radio module (model CRX), or connector for radio receiver RIB, 24Vdc supply A+ TEST 24Vdc safety strip self-test power supply Accessories power supply +24Vdc Accessories power supply -24Vdc COM +... - Page 30 5 - When the gate leaf is opened enough for the pedestrian crossing, press the pedestrian at least the electronic brake that permits to win the gate leaf inertia when the gate reaches the close or open limit switches. pushbutton PED. BUTT to stop the travel (thus defining the opening stroke of the motor).
- Page 31 1 minute and by the buzzer on for 5 minutes. If you want the Clock Function must request K2007 with firmware 12 NOUP. During or after the minute of alarm, the normal gate operations can be restored by pressing ATTENTION: A CLOCK CONNECTED TO K2007 with fw 05 or more ACTIVATES THE any push button.
-
Page 32: Technical Specifications
Connect the flashing light to J7 flashing light outputs, use flashing lights ACG7059 and bulbs Frequency 50/60 Hz of 40W maximum. Interruptions in electricity supply 20ms NB: This electronic K board can only supply power to FLASHING LIGHTS with inbuilt flashing Maximum load of motor outputs circuit. - Page 33 ACCESSORIES For the connections and the technical data of the optional equipments follow the relevant handbooks. PLATE TO BE CEMENTED NYLON RACK MODULE 4 code ACG8108 with zinc plated angle Iron, In 1 m bars. Ideal for gates up to 1,000 kg / 2,200 lbs weight. 1 m / 3,28”...
- Page 34 Batteries not included. RED allows to make a system made with edges fixed to the moving shutter without having to use cable sleeving systems. It complies with EN13849-1:2007 Standard, if installed with an RIB Electronic Board it built-in code ACG9434 is a Class-2 Device.
-
Page 35: Technische Eigenschaften
ANLAGEN LAY-OUT 1 - Betriebsgerät K 7 - Laufbegrenzer (Nocken) 2 - Externe Fotozellen 8 - Mechanische Kontaktleisten 3 - Zahnstange Modul 4 9 - Pneumatische Kontaktleisten oder Fotokontaktleiste 4 - Schlüsselwählschalter 10 - Interne Fotozellen 5 - Radioantenne 11 - Standsäulen für Fotozellen 6 - Blinkleuchte 12 - Mechanische Anschläge TECHNISCHE EIGENSCHAFTEN... - Page 36 INSTALLATION K VOR DER MONTAGE AUSZUFÜHRENDE ÜBERPRÜFUNGEN !! DAS TOR MUSS REIBUNGSFREI LAUFEN !! ANMERKUNG: Es ist erforderlich, die Charakteristiken des Tors an die geltenden Normen und Gesetze anzupassen. Das Tor kann nur automatisch Angeschlossen werden, wenn es in einem einwandfreien Zustand ist und der EN12604 entspricht. - Das Tor welches keine Gehfluegelfunktion hat,in diesem Fall ist es erforderlich das Tor mit der norm EN12453 in Einklang zu bringen(z.B.
- Page 37 MOTORBEFESTIGUNG UND ZAHNSTANGE Die Zahnstange muss gegenüber der Motorhalterung in einer entsprechendenden Höhe befestigt werden. Diese Höhe kann mittels an der Zahnstange befestigten Ösen verändert werden. Die Höhenregulierung muss solange erfolgen, bis das Tor sich während der Bewegung nicht mehr auf das Zugrad K aufstützt (5, 6). Um die Zahnstange am Tor zu befestigen, müssen 5-mm-Bohrungen und M6-Gewinde ausgeführt werden.
- Page 38 K 2007 Kode AC07069 ELEKTROANSCHLÜSSE K 2007 CRX Kode AC07068 ANTENNE SPARK SPEISUNG 230Vac 40W 230Vac 50 Hz ÖFFNE ALLGEMEINE SCHLIESSE FUSSGÄNGER BUZZER ALLGEMEINE SCHRITT BEI SCHRITT MECHANISCHE RIPPE FOTOZELLEN ZUBEHÖRE 24Vdc 0,4A ± 15% 24Vdc 0,4A ± 15% AUTOTEST FÜR GELENKRIPPE R=2K2 SCHRITT BEI SCHRITT / FUSSGÄNGER BLOCK SCHLÜSSELWÄHLER...
- Page 39 A - VERBINDUNGEN BERÜHREN SIE NICHT DEN JUMPER! WENN ER ENTFERNT WIRD, ZIEHT DER OPERATOR NICHT UM! AERIAL Radioantenne Endschalterkontakt, der das Schließen stoppt Endschalterkontakt, der das Öffnen stoppt Gemeinsame Erdungskontakte PED BUTT Kontaktbefehl für Fußgänger Stromversorgung 230Vac 50/60 Hz (auf Antrag 120V/60Hz) ERDEN Anschluss der Erdleitungen (obligatorisch) RADIO...
- Page 40 DL3 - (Rot) - Kontakt Öffnungsendschalter (NC) 1 - Zuerst DIP 1 auf ON und danach DIP 2 auf ON stellen. DL4 - (Rot) - Kontakt Schließendschalte (NC) 2 - LED DL1 (rot) für die Programmierung blinkt im Abstand von 1 Sekunde bei ON und 10 DL5 - (Rot) - Tor im Schließzustand Sekunden bei OFF.
- Page 41 Schließen führt zum erneuten Öffnen. dann. FUNKTION UHR Bleibt die Kontaktleiste eingeschaltet (Kontakt NO), ist keinerlei Automatische Bewegung Wenn Sie die Uhr-Funktion wollen müssen Sie für K2007 mit Firmware 12 NOUP möglich. fragen. Wird sie nicht benutzt, die Klemmen COM-EDGE überbrücken.
- Page 42 DIP5 auf OFF => Motor, Blinker und Buzzer starten gleichzeitig. Max. Belastbarkeit am Ausgang des Blinkers 40W mit Widerstandsbelastung DIP5 auf ON => Blinker und Buzzer starten 3 Sekunden vor dem Motor. Max. Stromaufnahme der Karte (ausschließlich des Zubehörs) 33mA BUZZER (Opzional) (COM.+ BUZZER-) Verfügbarer Strom für die Fotozellen 0,4A±15% 24VGS...
- Page 43 OPTIONEN Für die Anschlüsse und die technischen Daten der Zubehöre verweisen wir auf die entsprechenden Betriebsanleitungen. EINZUZEMENTIERENDE PLATTE NYLON ZAHNRAD MOD. 4 Kode ACG8108 mit verzinkter Ecke, als Stange zu 1m. Ideal für Tore bis zu einem Gewicht von 1000 kg. Kode ACS9000 10 m (1 m x 10) Kode ACS9001...
- Page 44 RED erlaubt die Realisierung einer Anlage mit Kontaktleisten, die auch auf dem sich bewegenden Tor angebracht sein können, ohne dass man Kabelsammelsysteme benötigt. Unterputz Kode ACG9434 Entspricht der Norm EN13849-1:2007 und in Verbindung mit einer RIB - Schalttafel stellt Wandbefestigung Kode ACG9436 es eine Schutzvorrichtung der Klasse 2 dar. Kode ACG6202...
-
Page 45: Características Técnicas
DISPOSICIÒN DE LA INSTALACIÒN 1 - Operador K 7 - Limitadores de recorrido (leva) 2 - Fotocélulas externas 8 - Nervadura mecánica 3 - Cremallera Módulo 4 9 - Nervadura neumática o Fotonervadura 4 - Interruptor de llave 10 - Fotocélulas internas 5 - Antena de radio 11 - Columnas para las fotocélulas 6 - Intermitente... - Page 46 INSTALACIÓN K CONTROL PRE-INSTALACIÓN ¡¡LA VERJA TIENE QUE MOVERSE SIN ROCES!! Es obligatorio uniformar las características de la verja a las normas y leyes en vigor. La puerta puede ser automatizada sólo si se encuentra en buen estado y responde a la norma EN 12604.
-
Page 47: Mantenimiento
ANCLAJE MOTOR Y CREMALLERA La cremallera se tiene que anclar a una determinada altura respecto al soporte del motor. Dicha altura se puede variar gracias a unos ojales presentes en la cremallera. El ajuste de la altura se efectúa para que la verja durante el movimiento no se apoye sobre el engranaje de tracción del K (5,6). - Page 48 K 2007 còd. AC07069 CONEXIONES ELÉCTRICAS K 2007 CRX còd. AC07068 ANTENA SPARK ALIMENTACIÓN 230Vac 40W 230Vac 50 Hz ABRE COMÚN CIERRA PEATONAL BUZZER COMÚN PASSO PASSO COSTA MECÁNICA FOTOCÉLULAS ACCESORIOS 24Vdc 0,4A ± 15% 24Vdc 0,4A ± 15% AUTOTEST PARA COSTA R=2K2 PASSO PASSO / PEATONAL SELECTORES CON LLAVE BLOCK...
- Page 49 A - CONEXIÓN NO TOCAR EL PUENTE! SI SE REMUEVE, EL MOTOR NO FUNCIONA! AERIAL Antena de radio Contacto tope de recorrido que para el cierre del motor Contacto tope de recorrido que para la abertura del motor Común de los contactos PED BUTT Contacto mando peatonal Alimentación 230Vac 50/60Hzh (120V/60Hz bajo requesta)
- Page 50 DL3 - (Rojo) - contacto tope de recorrido de abertura (NC) DL2 (verde) emite un parpadeo. DL4 - (Rojo) - contacto tope de recorrido de cierre (NC) 4 - El tiempo de programación de los códigos se renueva automáticamente para poder DL5 - (Rojo) - verja en cierre memorizar el mando sucesivo.
- Page 51 Para utilizar la función de reloje solicitar K2007 con firmware 12 NOUP. ALARMAS DE LAS COSTAS ATENCIÓN: UN RELOJ CONECTADO A K2007 con fw 05 o más IMPLICA EL Después de una inversión determinada por la intervención de la banda de seguridad, la MOVIMIENTO AUTOMÁTICO DE LA PUERTA SIN DISPOSITIVOS DE SEGURIDAD...
- Page 52 Con DIP5 en OFF => el motor, el intermitente y el avisador acústico se ponen en función. Corriente disponible para las fotocélulas 0,4A±15% 24Vdc Con DIP 5 en ON => el intermitente y el avisador acústico se ponen en función 3 segundos Grado de protección IP54 antes del motor.
- Page 53 OPCIONALES Para las conexiones y datos técnicos de los accesorios, consultar los manuales respectivos. PLACA A CEMENTAR CREMALLERA MOD. 4 DE NYLON cód. ACG8108 con angular galvanizado en barras de 1 metro. Ideal para verjas hasta 1000 kg / 2200lbs de peso.
- Page 54 Alimentar con 3 pilas estilo tipo AA de 1,5V no incluidas. RED permite realizar una instalación con costas colocadas incluso sobre la hoja en movimiento sin la adopción de sistemas recoge cables. Conforme a la norma EN13849-1:2007. Unido a un cuadro electrónico RIB es un empotrado cód. ACG9434 dispositivo de protección de Clase 2.
- Page 55 ® R.I.B. S.r.l. AZIENDA CON SISTEMA 25014 Castenedolo - Brescia - Italy DI QUALITÀ CERTIFICATO Via Matteotti, 162 DA DNV Tel. ++39.030.2135811 COMPANY WITH QUALITY Fax ++39.030.21358279 - 21358278 SYSTEM CERTIFIED www.ribind.it - ribind@ribind.it automatismi per cancelli BY DNV automatic entry systems DICHIARAZIONE DI CONFORMITÁ...
- Page 56 K800-1400-2200 Codice Denominazione Particolare AC07069 Scheda K2007 230/50-60Hz AC07080 Scheda K2007-CRX 230/50-60Hz ACG1082 Chiave di sblocco K ACG5460 Gruppo encoder K ACG8672 Serratura esagonale BA01019 Serie accessori per cilindro BA03017 Gruppo finecorsa K verticale BA10072 Ingranaggio di traino BA10079 Confezione fermi finecorsa verticale...
