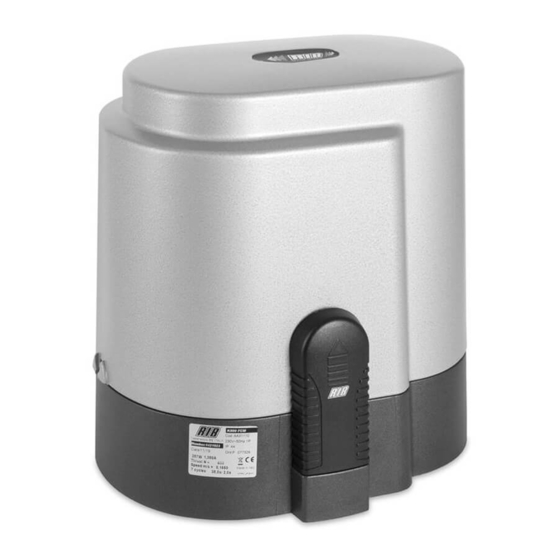

RIB K800 FAST FCE Simplified Instructions

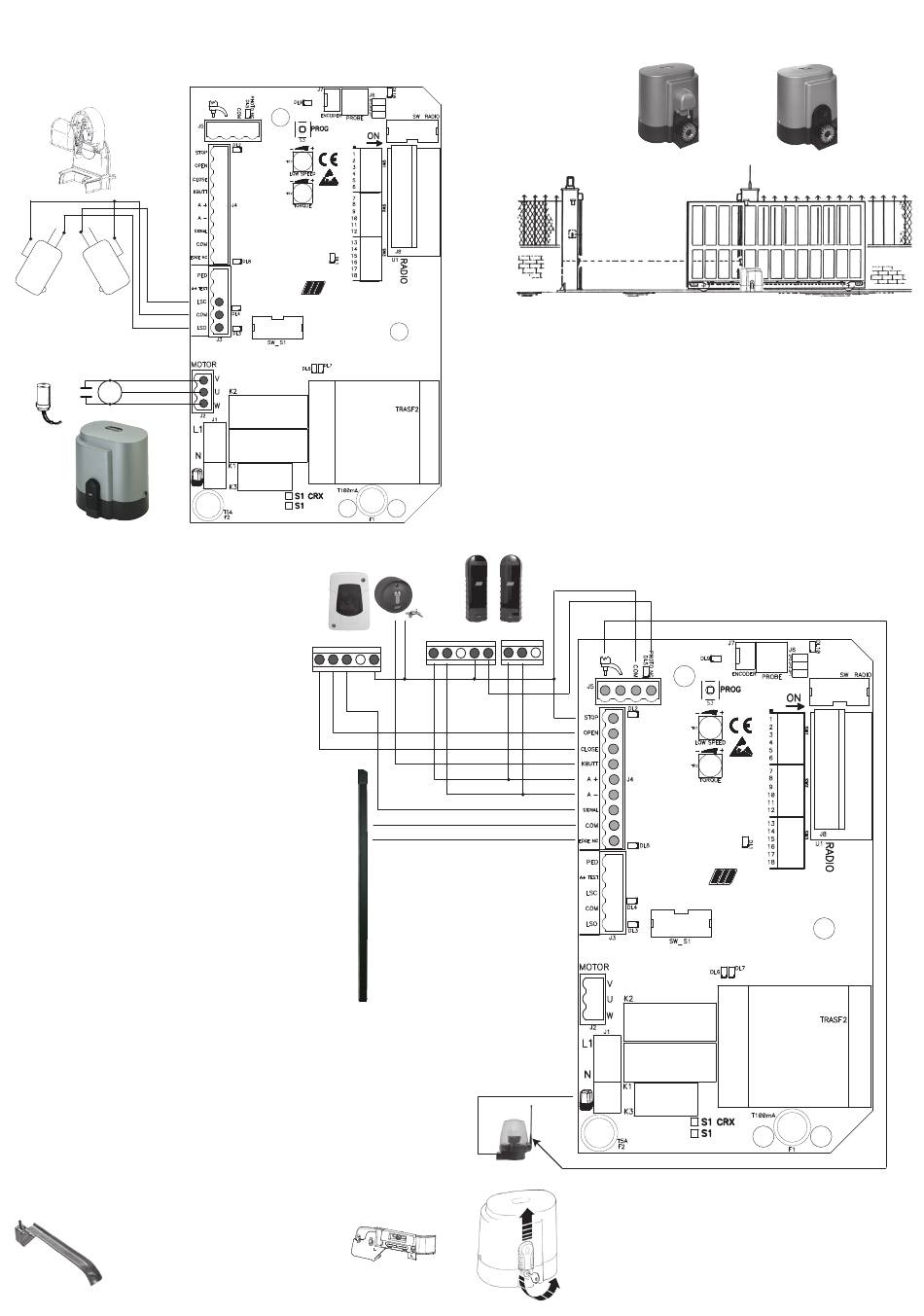

ISTRUZIONI SEMPLIFICATE PER K800 FAST FCE-FCM CON S1-CRX
1° Collegamento del motore e del finecorsa (eseguito in fabbrica)
NO NO
NC NC
C C
BLU
CONDENSATORE
MARRONE
BLU
M
NERO
MOTORE
3° Installazione e regolazione delle camme di finecorsa
Posizionare la camme sulla cremagliera.
Avvitare le due viti per bloccarle. Di seguito verrà
descritto come regolare meglio l'intervento delle
camme.
K FCE
A+A- Rispettate la polarità
dell'alimentazione delle fotocellule
A* A S C NC
1 2 3 4 5
Senza costa, Ponticellare COM-EDGE
K FCM
IMPORTANTE
Il motore è predisposto per una apertura verso destra.
Se l'apertura è verso sinistra si devono invertire i fili LSO e LSC della morsettiera
J3 e i fili V e W della morsettiera J2
2° Collegamento degli accessori
A* A S
Sbloccare il motore (girare la chiave in senso antiorario fino a fine corsa
senza forzare) e muovere il cancello manualmente
Controllare il punto di intervento delle camme.
N.B.: Le camme devono premere i microinterruttori elettrici prima che la
parte mobile tocchi i fermi meccanici.
K FCE K FCM
ANTENNA - Utilizzare un cavo coassiale RG58
