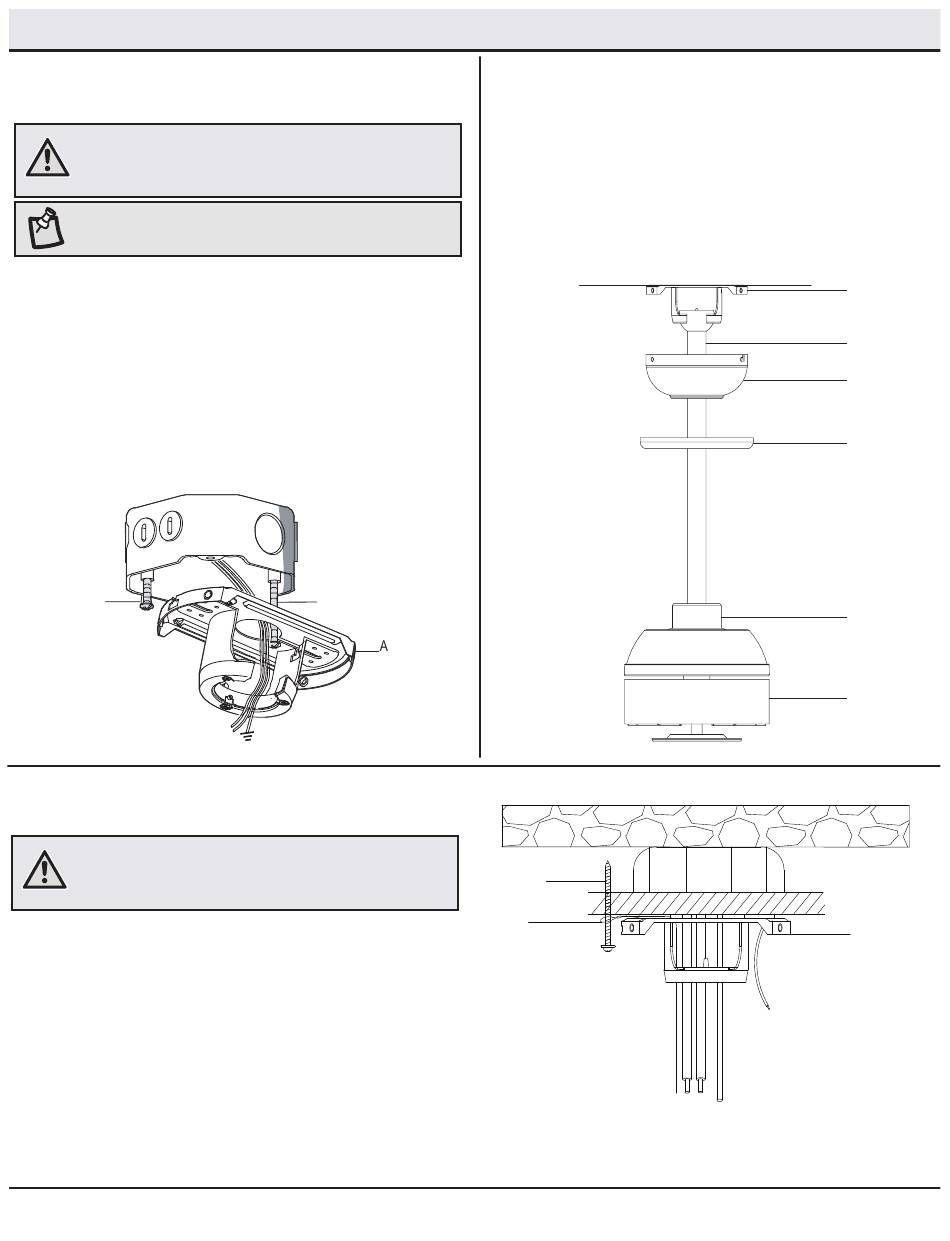

Ensamblaje - Cómo colgar el ventilador
1
Cómo fijar el ventilador
a la caja eléctrica
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica
o lesiones, instala sólo en una caja eléctrica clasificada como
"Aceptable para sostener ventiladores de 50 lb. (22.7 Kg) o menos", y
usa sólo los tornillos incluidos con la caja eléctrica.
NOTA: El soporte de montaje (A) está diseñado para deslizarse en su
lugar sobre una caja eléctrica con los tornillos de esta (KK) instalados.
□
Afloja los dos tornillos de montaje (KK) de la caja eléctrica.
□
Pasa los cables de suministro de 120 V a través del orificio
central en el soporte de montaje (A).
□
Desliza el soporte de montaje (A) sobre los tornillos
correspondientes (KK) y encentra aquel (A) en relación con
la caja eléctrica. De ser necesario, usa arandelas niveladoras
(no incluidas) entre el soporte de montaje deslizante (A) y la caja
eléctrica. El lado plano del soporte (A) debe quedar apuntando
hacia la caja eléctrica, como se muestra.
□
Ajustar firmemente los dos tornillos de montaje (KK).
KK
3
Cómo conectar el cable de seguridad
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica
o lesiones, instala sólo en una caja eléctrica clasificada como
"Aceptable para sostener ventiladores de 50 lb (22.7 Kg) o menos", y
usa sólo los tornillos incluidos con la caja eléctrica.
□
Enrosca el tornillo para madera (MM) (no incluido) en el cielo raso.
□
Coloca el extremo en bucle del cable de seguridad (LL) sobre el
tornillo para madera y asegúralo firmemente, o conecta el cable
de seguridad directamente a la viga externa.
KK
8
2
Cómo colgar el ventilador
□
Hay que levantar con cuidado el conjunto motor-ventilador
(E) hasta el soporte de montaje deslizante (A).
□
Inserta la esfera del ensamblaje de tubo bajante/esfera
en el casquillo del soporte de montaje deslizante (A).
□
Gira el conjunto de tubo bajante/esfera hacia la derecha
hasta que quede encajado con la pestaña del soporte de
montaje deslizante (A) alineada con la ranura de la esfera.
MM
LL
A
B
C
HH
D
E
A
