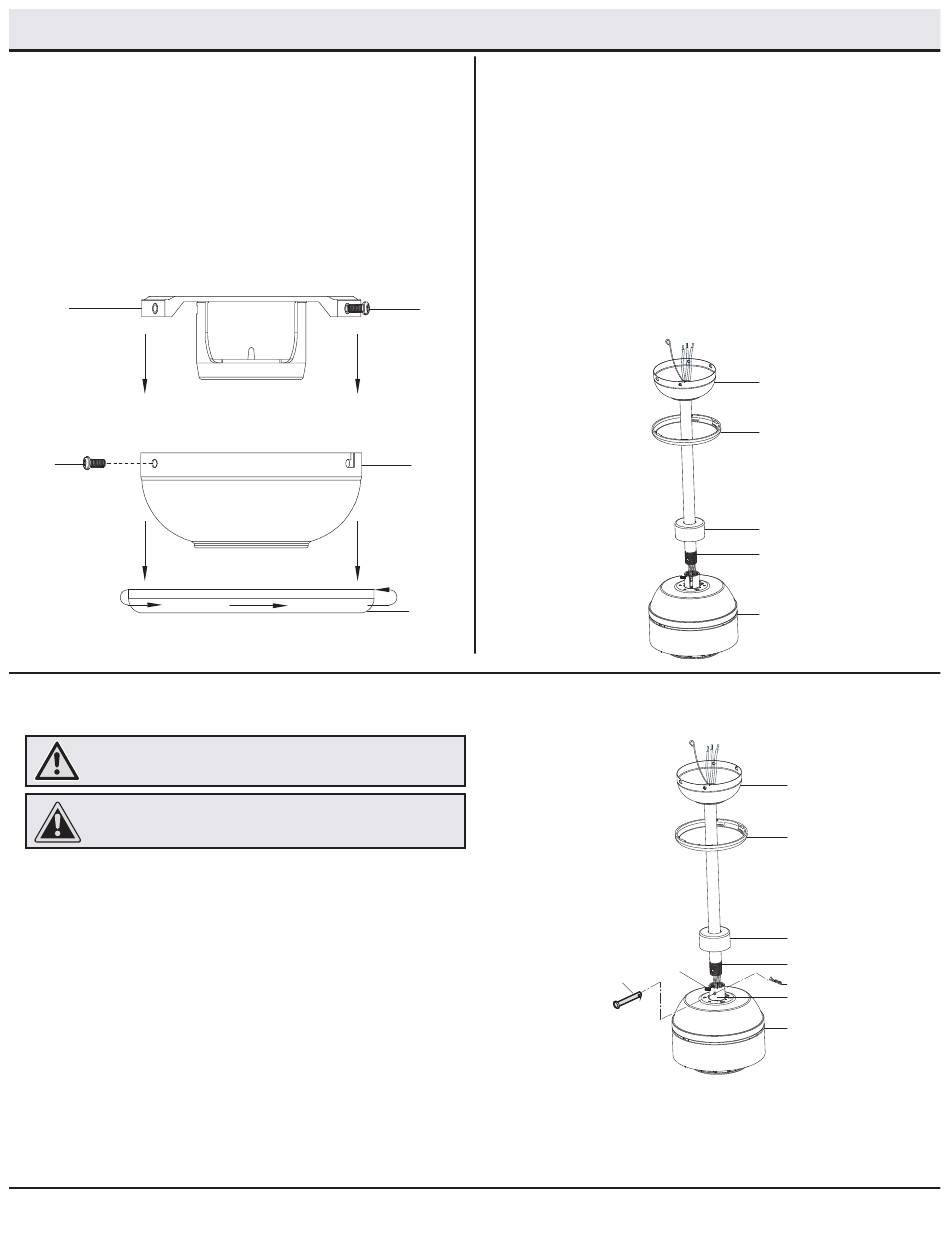

Ensamblaje - Montaje estándar en techo
1
Preparación para el montaje
□
Retira el aro (HH) de la cubierta (C) girándolo hacia la izquierda
hasta liberarlo.
□
Retira el soporte de montaje (A) de la cubierta (C) aflojando
los dos tornillos de la cubierta (FF) ubicados en las ranuras en
forma de "L".
□
Quita y guarda los dos tornillos de la cubierta (GG) en los
orificios redondos. Esto te permitirá retirar el soporte de
montaje (A).
A
GG
3
Cómo ensamblar el ventilador
ADVERTENCIA: Si el pasador de cierre no se instala
correctamente (EE), es posible que el ventilador se afloje y caiga.
PRECAUCIÓN: Para asegurar que no haya oscilación y evitar daños
al ventilador, el tubo bajante (B) y el tornillo del fijación (II) tienen que
quedar completamente ajustados.
□
Afloja, sin quitarlo, el tornillo de fijación (II) del collarín (JJ) en la parte
superior del conjunto motor- ventilador (E).
□
Instala el tubo bajante (B) insertándolo en el collarín del motor (JJ) hasta
que los orificios en la parte inferior del conjunto tubo bajante/esfera (B)
queden alineados con los orificios en el collarín de la parte superior del
conjunto motor-ventilador (E).
□
Inserta con cuidado el pasador de soporte (DD) a través de los orificios
del collarín y del conjunto del tubo bajante/esfera (B). Tener mucho
cuidado para no forzar el pasador de soporte (DD) contra el cableado
dentro del ensamblaje del tubo bajante/esfera (B).
□
Inserta el pasador de cierre (EE) en el orificio cercano al extremo del
pasador de soporte (DD) hasta encajarlo en su posición de cierre
□
Vuelve a apretar el tornillo de fijación (II) del collarín (JJ) en la parte
superior del ensamblaje del conjunto motor-ventilador (E).
2
Cómo tender los cables
□
Tiende los cables que salen por la parte superior del conjunto
motor-ventilador (E) a través del centro del aro de la cubierta
(HH). Asegura que las ranuras del aro de la cubierta (HH)
queden en la parte superior.
□
Inserta el tubo bajante/esfera (B) a través de la cubierta (C)
y desliza la cubierta decorativa del collarín del motor (D) en
el extremo de aquel (B). Asegúrate de que las ranuras de la
cubierta (C) estén en la parte superior.
□
Inserta los cables que salen por la parte superior del conjunto
FF
del motor y el ventilador (E) a través del tubo bajante (B) como
se muestra.
C
HH
7
C
HH
D
B
E
II
DD
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
