Interface zur Anbindung eines Zusatz-Fernlichts
Fahrzeuge
– Vehicles
VW
Touareg III (2018-)
10R-057693
speedsignal GmbH
Carl-von-Ossietzky-Straße 3 + 7
D- 83043 Bad Aibling
EINBAUANLEITUNG
INSTALLATION GUIDE
an die LED-Matrixscheinwerfer
Interface for connecting an additional high beam to the
to the LED matrix headlights
Art. Nr. 3320002
Phone:
Fax:
+49 8061 49518 – 0
+49 8061 49518 – 10
E-Mail:
info@speedsignal.de
Homepage: www.speedsignal.de
facebook:
facebook.com/speedsignal
Advertisement
Related Manuals for Speedsignal 3320002
Summary of Contents for Speedsignal 3320002
- Page 1 EINBAUANLEITUNG INSTALLATION GUIDE Interface zur Anbindung eines Zusatz-Fernlichts an die LED-Matrixscheinwerfer Interface for connecting an additional high beam to the to the LED matrix headlights Art. Nr. 3320002 Fahrzeuge – Vehicles Touareg III (2018-) 10R-057693 speedsignal GmbH Phone: +49 8061 49518 – 0 E-Mail: info@speedsignal.de...
-
Page 2: Scope Of Delivery

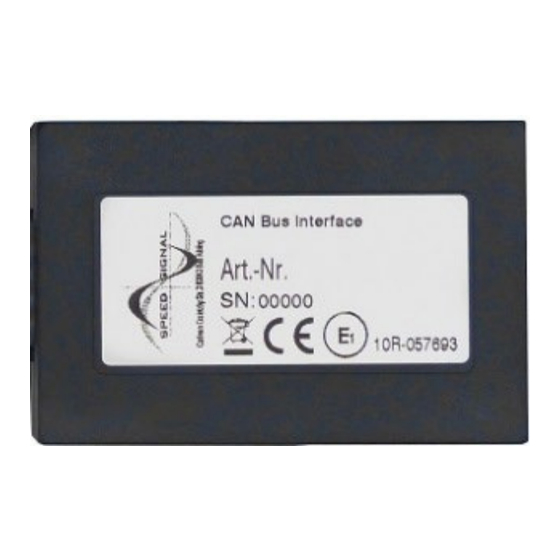

Lieferumfang – Scope of delivery Interface Kabelsatz ADIF universal Interface Cable harness ADIF universal 3320002 C-3444700 Beschreibung – Description Zusatzmodul zur Integration eines Nachrüst-Fernlichts an die fahrzeugspezifischen LED-Matrixscheinwerfer. Das Modul bietet vier verschiedene Konfigurationsmöglichkeiten das Zusatz-Fernlicht anzusteuern. 3320002_R0 28.06.2022 Seite 2 von 7... - Page 3 Abgriff am BCM – Tap point at the BCM Drei Sechskantschrauben (Größe 8) lösen und Abde- Eine Schraube (Torx 30) lösen und Abdeckung hinter der ckung entfernen. Fußablage entfernen. Loosen three hexagon head screws (size 8) and remove Loosen one screw (Torx 30) and remove cover behind the cover.
- Page 4 CAN High: Pin 43, grau grey CAN Low: Pin 42, orange-braun orange-brown 3320002_R0 28.06.2022 Seite 4 von 7...
- Page 5 Möglichkeiten das Fernlicht anzusteuern – Options for controlling the high beam Option 1: Option 2: Pin 4 am 10-pol. Stecker mit Zusatz-Scheinwerfer verbinden Pin 7 am 10-pol. Stecker mit Zusatz-Scheinwerfer verbinden Zusatzscheinwerfer an, wenn Fernlicht zu 100% an: Zusatzscheinwerfer an, wenn maximal 4 ausgeblendete LED’S Manuell eingeschalten Matrixlicht regelt auf volles Fernlicht Zusatzscheinwerfer aus, wenn mindestens 6 LED’s...
- Page 6 – Pin assignment cable harness connector Pin Belegung Kabelsatz Stecker Anschlussbelegung 10-poliger Microfit-Stecker Pin assignment 10-pin Microfit connector Ein-/Ausgang Bezeichnung Kabelfarbe Bemerkung Input/output Designation Cable colour Remark Eingang Input Masse Ground schwarz black nicht belegt not assigned grün green nicht belegt not assigned Status Matrix-Licht: +12V, wenn Fernlicht ist voll an (100%),...
-
Page 7: Warranty Conditions
Es empfiehlt sich, mit dem Fahrzeughersteller oder einer seiner Vertragswerkstätten Kontakt aufzunehmen, um Risiken auszuschließen. speedsignal GmbH guarantees within the legal deadline of 2 years from the original date of purchase that this product is free from defects in material and work- manship as long as this product was installed similar to our installation guide.
