HOMCOM A91-177 Assembly & Instruction Manual page 11

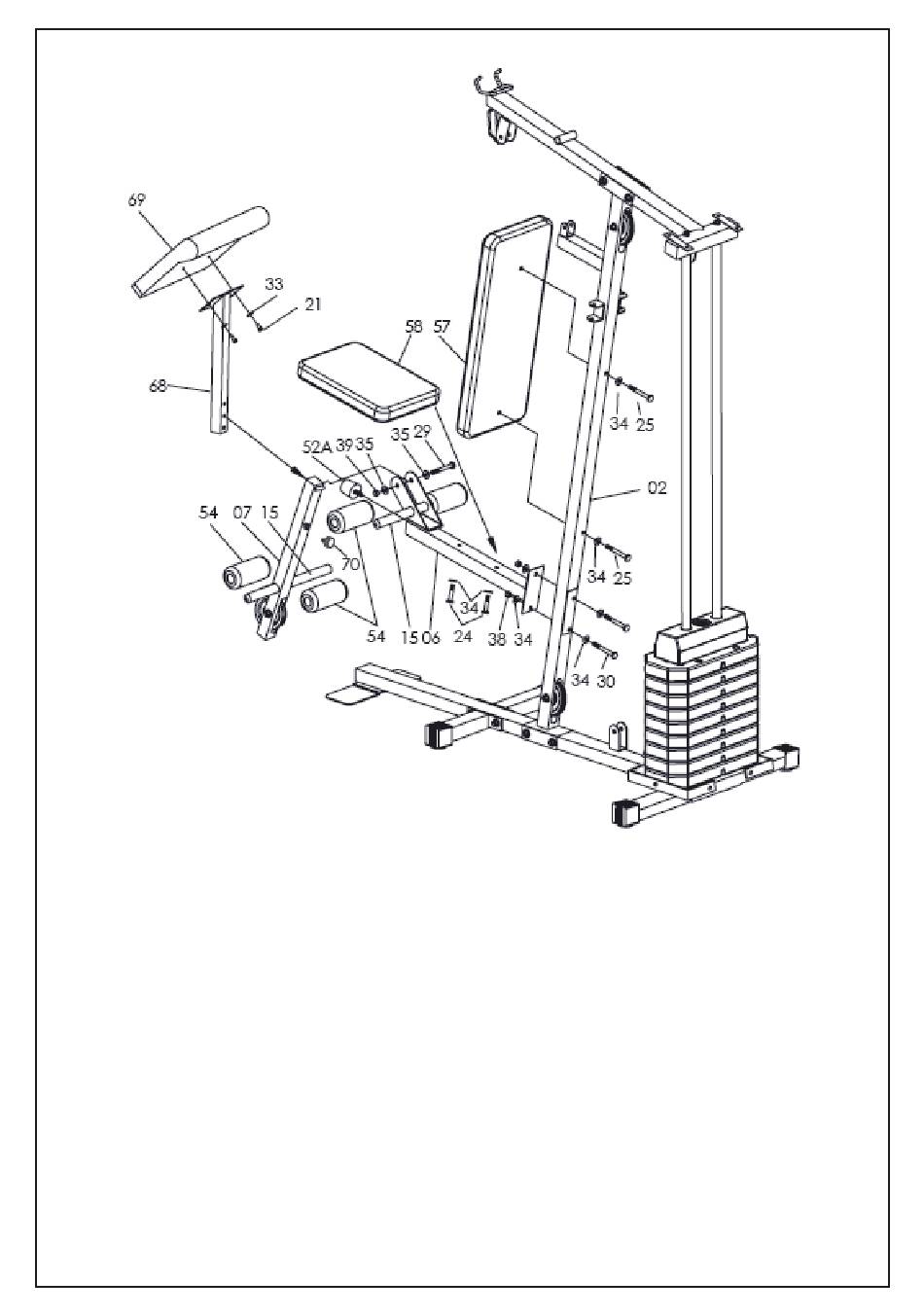

Passo 4
1) Fissare il Tubo di Supporto Sedile (06) al Tubo di Supporto Montante (02), stringere con
il Bullone a Testa Esagonale X2 (30), la Rondella X4 (34) e i Dadi in Nylon X2 (38).
2) Fissare il Cuscino dello Schienale (57) al Tubo di Supporto Montante (02), stringere con
il Bullone a Testa Esagonale X2 (25) e la Rondella Piatta X2 (34) e far passare dai fori
filettati sul Cuscino dello Schienale (57).
3) Fissare il sedile (58) al tubo del Cuscinetto Tubo Bracciolo (68), stringere con la rondel-
la piatta 4X (33) e il Bullone a testa esagonale 4X (22)
4) Fissare il Tubo Sollevamento Gambe (07) al lato anteriore del Tubo Supporto Sedile
(06), stringere con X1 Bullone a Testa Esagonale (29), X2 Rondella Piatta (34) e X1 Dado
in Nylon (38).
5) Fissare il Tubo di Spugna per Sollevamento Gambe (15) nei fori sul Tubo Sollevamento
Gambe (07) e la staffa anteriore/superiore del Tubo di Supporto Sedile (06).
6) Fissare la Spugna per Supporto Sollevamento Gambe (54) sui 2 lati di ciascun Tubo di
Spugna per Sollevamento Gambe (15).
7) Fissare il tappo interno (69) al Cuscinetto Tubo Bracciolo (68), stringere con 2 Bulloni a
testa esagonale (21) e 2 Rondelle piatte (33), collegare il Cuscinetto Tubo Bracciolo (68) al
Tubo Sollevamento Gambe (7) , stringere con la manopola M12 (70).
11
