DEALER
SETUP
INSTRUCTIONS
HDII
REVISION #00
PART #75813
HSMFG0916

Advertisement

loading
Need help?

Need help?

Do you have a question about the HDII and is the answer not in the manual?

Questions and answers

Summary of Contents for H&S HDII

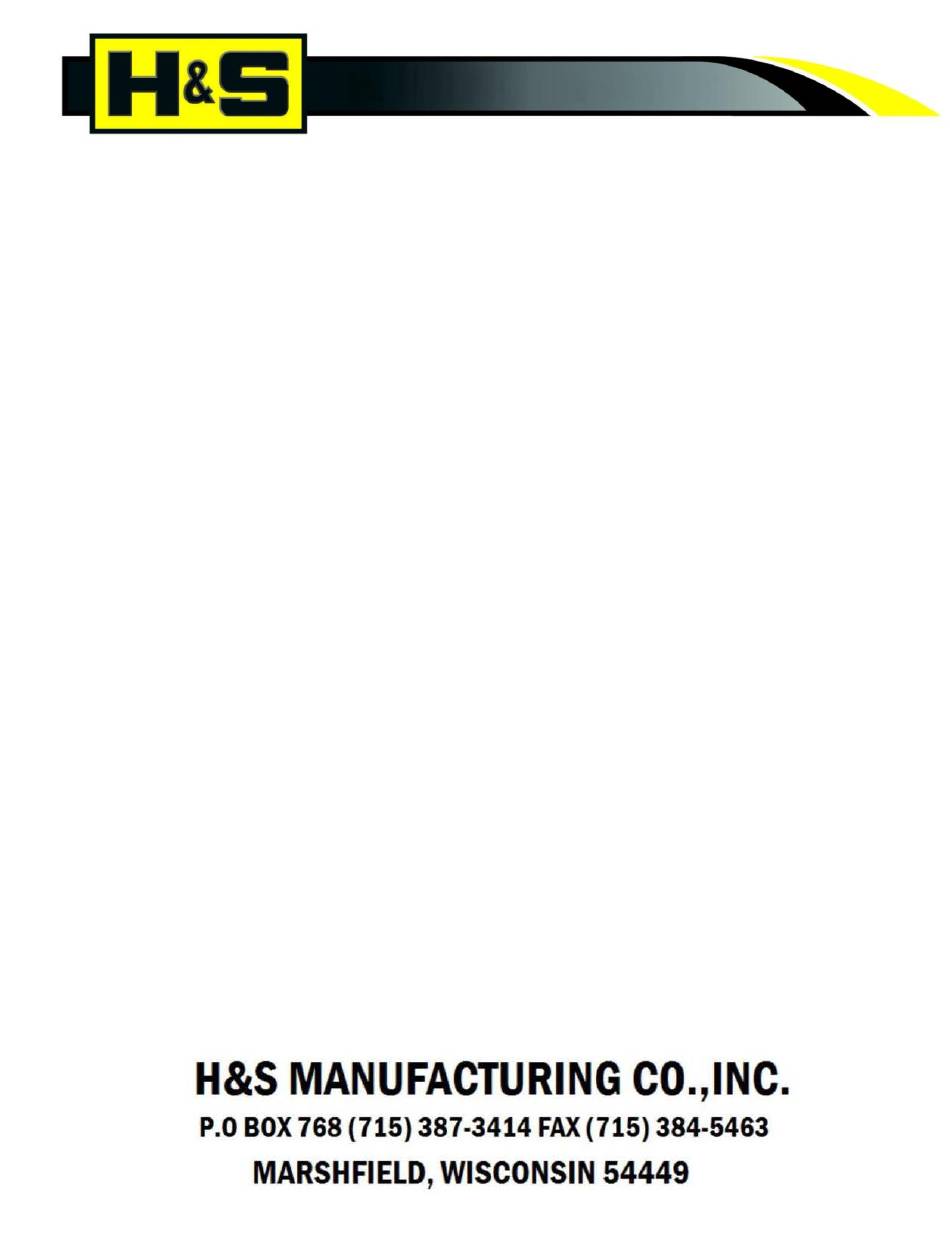

  • Page 1 DEALER SETUP INSTRUCTIONS HDII REVISION #00 PART #75813 HSMFG0916...
  • Page 2 HD II ASSEMBLY INSTRUCTIONS DETERMINE RIGHT OR LEFT SIDE OF RAKE BY VIEWING IT FROM THE REAR. TO FACILITATE IN THE ASSEMBLY, LIFTING EQUIPMENT MUST BE AVAILABLE. SAFETY IS YOUR RESPONSIBILITY UNPACK RAKE AND FAMILIARIZE YOURSELF WITH PARTS. QTY. 1 RAKE BUNDLE INCLUDES: POLE ASSEMBLY, MAIN FRAME, 1 LEFT BEAM, 1 RIGHT BEAM &...
  • Page 3 ATTACH POLE AND RATCHET JACK TO MAIN FRAME, WITH PINS (HD93 & T143) PROVIDED IN MOUNTS (RATCHET JACK CENTERS ARE APPROXIMATELY 28 TO 28-1/2"). (FIGURE 2) FIGURE 2 BOLT FOR PARTS HOLDER BOLTS FOR MOUNTING HYDRAULIC RATCHET JACK HOSES AND WIRE CLIPS INSTALL ROAD WHEELS TO RAKE FRAME.
  • Page 4 FIGURE 4 SMV BRACKET & WORK LIGHT MAIN FRAME RATCHET JACK AXLE UPRIGHT POLE HITCH ROAD WHEELS JACK PLACE LEVEL ON BEAMS (HD109 & HD111) AND ADJUST TURNBUCKLES ON STABILIZERS (HD113) UNTIL LEVEL. TIGHTEN ALL BOLTS. 10 ATTACH 2" X 10" HYDRAULIC CYLINDERS (16SV171) TO RAKE BEAM LIFTING PIPE (DETAIL A, FIGURE 5).
  • Page 5 FIGURE 5 BEAM STABILIZER LEFT RAKE BEAM ATTACH PARTS BOOK TUBE TO THIS BOLT RIGHT RAKE BEAM DETAIL A 2" X 10" CYLINDER (16SV171) DETAIL B HAIR PIN 3" X 8" CYLINDER DETAIL C (HD135) TRANSPORT LOCKS 13 INSTALL ALL RAKE WHEELS TO RAKE ARMS. NOTE: RAKE WHEELS SHOULD BE INSTALLED WITH IMPACT WRENCH SO NUT WILL TIGHTEN, AND NOT JUST TURN...
  • Page 6 14 ATTACH RAKE TO TRACTOR AND HOOK UP HYDRAULIC AND ELECTRICAL. 15 IT IS THE DEALER/CUSTOMER'S RESPONSIBILITY TO MOUNT AND INSTALL THE CONTROL BOX ON THE TRACTOR. WHEN WIDENING FRAME, RAKE MUST BE MOVING FORWARD OR SEVERE DAMAGE WILL HAPPEN. 16 HYDRAULICS HAVE BEEN PURGED FROM FACTORY.
