Summary of Contents for Autool BT760

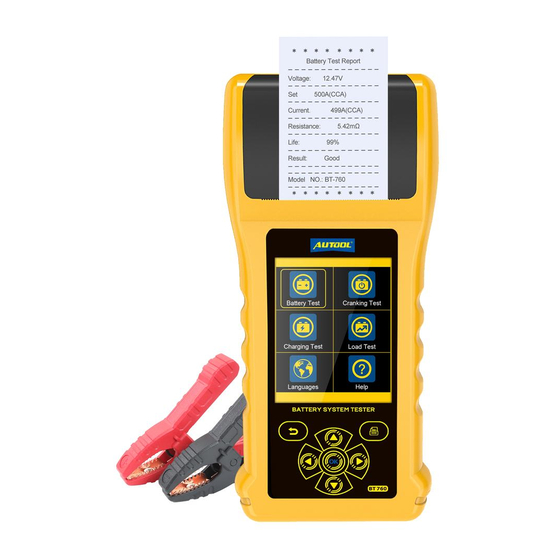

- Page 1 AUTOOL BT760 Battery System Tester User Manual 用户手册 www.autooltech.com...
- Page 2 企业标准 / Corporate standard: Q/OR 003-2023...
- Page 3 COPYRIGHT INFORMATION Copyright ● All rights reserved by AUTOOL TECH. CO., LTD. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording or otherwise, without the prior written permission of AUTOOL.
- Page 4 ATTENTION Warning To prevent personal injury or damage to vehicles and the test tool, read this instruction manual first and observe the follow- ing safety precautions at a minimum whenever working on a vehicle: Non- technical person shall not change, disassemble or repair the product, otherwise all losses caused by this shall be borne by the user himself.
-
Page 5: Table Of Contents
TABLE OF CONTENTS 1.Product Summary ................... 2 1.1 Product profile ................... 2 2. Product Function.................... 3 3. Technical Parameters..................4 4. Working Steps ....................5 4.1 Pre-test...................... 5 4.1.1 Connect tester ..................5 4.1.2 Key description ................... 5 4.2 Start tester....................6 4.3 Select language.................. -
Page 6: Product Summary
BT760 can do tests on automotive and motor batteries such as ● battery test, cranking test, charging test and maximum load test. -
Page 7: Product Function
2. PRODUCT FUNCTION ● Battery test is mainly targeted to analyze the battery healthy status to calculate the actual cold cranking capability of the battery and the aging extent, which provide reliable analysis evidence for the test and maintenance of the battery. It notifies the user to replace battery in advance when the battery getting aged. -
Page 8: Technical Parameters
3. TECHNICAL PARAMETERS Cold cranking amps measure range 30-2000 30-2500 30-2500 30-3000 4-300AH 26A17-245H52 Voltage Measure Range 6~30V DC Current Measure Range 4AH~240AH Working temperature -20°C~50°C Shell material Acid resistant ABS material... -
Page 9: Working Steps
4. WORKING STEPS It is applicable for automotive manufacturers, automotive mainte- nance and repair workshops, automotive battery factories, automo- Pre-test tive battery distributors, and educational organizations, etc. 4.1.1 Connect tester Shake the clamps back and forth to make sure they are well ●... -
Page 10: Start Tester
According to the tester’s prompt, press the up and down keys to select in sequence: Start tester ① – Battery system test ② – Starting system test ③ – Charging system test ④ – Load test ⑤ – Language setting ⑥... -
Page 11: Battery Test
1) After entering battery test program,tester will show the battery types for you to choose. Battery test Battery Test Battery Test SELECT BATTERY TYPE SELECT STANDARD REGULAR FLOODED CCA (USA) Battery Test Cranking Test IEC (International) AGM FLAT PLATE EN (Europe) AGM SPIRAL DIN (Germany) JIS (Japan) -
Page 12: Cranking Test
NOTE: When the battery voltage is lower than the normal test voltage, the test value cannot correctly determine the battery usage status, and the test result will display “Charge Retest”. At this time, you need to charge the battery before testing. When the battery voltage is too high or the vehicle is running, the test cannot be performed normally, it will prompt “The voltage is too high, please stop the fire! Turn on the headlights... -
Page 13: Charging Test
In the main menu, press the up and down keys to select the charging system test. Press the OK key to enter the test. At this Charging time, start the engine. After waiting for stable operation, press the test OK key to display the test status. Charging System Charging System Maximum voltage:... -
Page 14: Maximum Load Test
The usual high voltage limit for automotive regulators is 14.7V. Excessive charging voltage can overcharge the battery, which shortens the battery life and causes it to malfunction. In the main menu, press the up and down keys to select the load test, and press the OK key to enter the test, notice: Maximum load test... -
Page 15: Printing Data
5. PRINTING DATA After the battery system test is completed, there is a “print” item in the lower right corner of the screen. At this time, press the short- Printing data cut key of “select print function”, the printer of the tester will start to work, and the test result data of the battery system will be displayed on the print paper. -
Page 16: Maintenance Service
6. MAINTENANCE SERVICE Our products are made of long-lasting and durable materials, and we insist on perfect production process. Each product leaves the factory after 35 procedures and 12 times of testing and inspec- tion work, which ensures that each product has excellent quality and performance. -
Page 17: Warranty
Disclaimer All information, illustrations, and specifications contained in this manual, AUTOOL resumes the right of modify this manual and the machine itself with no prior notice. The physical appearance and color may differ from what is shown in the manual, please refer to the actual product. -
Page 18: Return & Exchange Service
8. RETURN & EXCHANGE SERVICE Return & ● If you are an AUTOOL user and are not satisfied with the Exchange AUTOOL products purchased from the online authorized shopping platform and offline authorized dealers, you can return the products within seven days from the date of receipt;... - Page 19 目 录 版权信息 ......................17 版权 ......................... 17 注册商标......................17 注意事项 ......................18 警告......................... 18 产品简介 ......................概述 ......................... 19 功能 ......................... 19 特点 ......................... 19 参数......................... 20 产品结构 ......................21 结构图 ......................21 操作方法 ......................22 预测试 ......................22 测试仪启动...
- Page 20 声明 ......................... 28 退换货服务 ......................29 退换货 ......................29...
-
Page 21: 版权信息
版权信息 版权所有! 未征得深圳市偶然科技有限公司的书面同意， 任何公 版权 ● 司或个人不得以任何形式 （电子、 机械、 影印、 录制或其他形式） 对本说明书进行复制和备份。 本手册专为偶然公司产品的使用 而计， 对于将之用于指导其他设备操作而导致的各种后果， 本公 司不承担任何责任。 因使用者个人或第三方的意外事故， 滥用、 误用该设备， 擅自更 ● 改， 或修理该设备， 或未按偶然公司的操作与保养要求而导致设 备损坏、 遗失所产生的费用及开支等， 偶然公司及其分支机构不 承担任何责任。 正式声明: 本说明书所提及之其他产品名称， 目的在于说明该设 ● 备如何使用， 其注册商标所有权仍属原公司。 本设备供专业技术人员或维修人员使用。 ● 注册商标 偶 然公司已在中国 及 海 外若 干国家 进 行了商标 注 册， 其 标 志 为 ... - Page 22 注意事项 警告 使用仪器前， 请仔细阅读本手册以正确操作。 非技术人员不得私自改造， 拆卸或维修本产品。 请勿刺划、 弯折、 扭曲、 拉伸电线， 且勿将电线置于高温处。 请勿将钉子、 针等其他细小杂物置于线路接口， 以免损坏。 请勿将产品置于斜面、 支架等不稳的位置使用。 使用本产品请仔细阅读本说明书。 本产品通电使用， 请勿让儿童当玩具使用。 请勿把本产品浸入水或其他液体中， 可能发生短路。 请勿自行拆卸修理本产品， 否则会带来保修损失的风险。 请尽量使用本产品标配连接线。...
-
Page 23: 产品简介
产品简介 概述 BT760蓄电池检测仪， 采用目前世界上最先进的电导测试技术， 可 以方便、 快速、 准确地测量汽车启动电池的实际冷启动电流能力， 电 池本身的健康程度， 以及快速检测汽车启动系统和充电系统的常见 故障， 有利于维修人员快速准确判断汽车的故障位置， 便于汽车的 快速维修。 BT760电池测试仪的主要功能包括： 电池测试、 启动测试、 充电 ● 测试和其他附加功能。 测试所有汽车启动式铅酸电池， 包括普通铅酸电池、 AGM平板电 ● 池、 AGM螺旋电池和凝胶电池等。 直接检测出坏电池。 ● 极性反接保护， 反接不会损坏测试仪或影响车辆和电池。 ● 直接测试电池是否断电， 测试前无需充满电。 ● 测试标准包括当前世界上大多数的电池标准: CCA、 JIS、 DIN、 ●... - Page 24 参数 测量标准与测量范围 30-2000 30-2500 30-2500 30-3000 4-300AH 26A17-245H52 测量电压范围 6~30V 测量电池范围 4AH-240AH 工作温度 -20℃ ~ 50℃ 外壳材料 耐酸 ABS 塑料...
-
Page 25: 产品结构
产品结构 结构图 打印端口 3.2寸高清彩屏 电夹 功能按键 ESC键 打印按钮... -
Page 26: 操作方法
操作方法 预测试 连接测试仪 前后摇动夹子， 以确保它们连接牢固。 ● 测试仪要求两个夹子与电池两极连接良好， 否则测试将无法进 ● 行。 当进入电池测试程序时， 屏幕提示按任意键继续。 ● 测试仪具有反向连接保护功能。 反向连接夹具时， 测试仪的屏幕 ● 不会亮起， 也不会损坏测试仪或汽车负载。 注意 对于并联电池， 请先断开阴极连接， 然后对每个电池进行一次测 试。 假设未断开阴极连接， 则测试结果会有误差。 测试仪启动 正确连接夹具后， 测试仪会自动启动， 并显示功能主界面， 见下图。 Battery Test Cranking Test Charging Test Load Test Languages Help 電瓶測試... -
Page 27: 电池测试
語言設置 語言設置 繁体中文 English Português 한국어 Battery Test Cranking Test España French Deutschland Italien Charging Test Load Test Russia Turkiye ไทย 日本語 Languages Help 語言設置 电池测试 进入电池测试程序后， 测试仪将显示电池类型选择， 见下图。 输入电池规格， 见下图。 電瓶測試 電瓶測試 電瓶規格輸入 電池類型選擇 測試標準選擇 設定 500A （CCA) 普通電池 CCA 冷啟動電流... -
Page 28: 启动测试
启动测试 进入启动测试程序后， 测试仪将显示启动系统检测， 并提示 “启动 发动机， 等待15秒！ ” 见下图。 啟動系統檢測 目前 12.20V 最低 Battery Test Cranking Test 12.18V 啟動時 9.6V 最低應大於 啟動發動機， 等待15秒！ Charging Test Load Test 打印 Languages Help 啟動系統測試 启动发动机， 等待15秒后， 测试仪将显示启动系统检测结果， 见下 图。 啟動系統檢測 目前 12.20V 最低 12.18V 啟動時... -
Page 29: 最大负荷测试
启动发动机， 等待15秒后， 测试仪将显示充电系统检测结果， 见下 图。 充電系統檢測 最高 14.35V <15.0V 正常值 目前 14.34V 最低 14.27V >13.3V 正常值 打印 最大负荷测试 进入最大负荷测试程序后， 测试仪将提示 “请开启全部用电设备， 启 动发动机， 等待15秒！ ” 按[OK]键开始检测， 见下图。 最大負荷測試 請開放全部用電設備 Battery Test Cranking Test 啟動發動機， 等待15秒！ 按 <OK> 键开始检测 Charging Test Load Test Languages Help... -
Page 30: 打印测试数据/帮助
打印测试数据/帮助 电池系统测试完成后， 屏幕右下角有一项 “打印” ， 此时可按[选打 电池测试打印 印功能]快捷键， 测试仪自带的打印机开始工作， 打印纸上将显示电 池系统检测结果数据。 其它测试打印 启动测试打印， 充电测试打印， 最大负荷测试打印， 这三项数据打 印都与电池测试打印方式相同。 帮助 进入帮助程序后， 测试仪显示电池表格。 此表格有三页， 可按[左/右] 键选择。... - Page 31 维修保养服务 您所拥有的AUTOOL产品选用持久耐用的材料， AUTOOL坚持精益求 精的生产工艺， 每一件产品出厂都经过35道工序及12次质检工作， 从 而确保每一件产品都拥有卓越的品质及性能。 所以您的AUTOOL产 品值得您定期维护保养， 使其产品将能够长期稳定地工作。 维护保养是为了保持产品性能和外观， 我们建议您仔细阅读以下产 维修保养 品保养指南： 注意不要将产品与粗糙表面摩擦或揉搓产品， 特别是钣金外壳。 ● 对产品中需要紧固和连接的部位经常进行检查， 如发现松动应及 ● 时紧固， 以保证产品的安全运行。 对与各种化学介质接触的产品 外部和内部零件要经常进行除锈、 喷漆等防腐处理， 以提高产品 的抗腐蚀能力， 延长产品的使用寿命。 遵守安全操作规程， 不超负荷使用产品。 产品的安全防护装置齐 ● 全可靠， 及时消除不安全因素。 电路部分彻底检查， 老化电线要 及时更换。 调整各部位配合间隙和更换磨损 （已坏） 部件清洁时， 避免产品...
- Page 32 AUTOOL主机自客户签收日起享有3年保修期。 其所含附件自客户签 收日起享有1年保修期。 根据具体的故障情况对产品进行免费修理或更换； 保养方式 ● 我方保证所有更换的部件、 附件或产品都是全新； ● 在客户收到产品90天内出现故障同时提供视频和图片， 我方承 ● 担运费并免费提供相应配件给客户更换。 收到产品超过90天， 客 户承担相应的费用， 我方免费提供配件给客户更换； 以下情况不在免费保修范围： 非正规渠道购买AUTOOL的产品； ● 未按产品说明书要求使用和维护造成的损坏； ● 在AUTOOL， 我们为精湛的设计和卓越的服务感到自豪。 我们很乐 意为您提供更多的支持或服务。 偶然公司保留更改产品设计与规格的权利， 届时恕不另行通知。 实 声明 物外观与颜色可能与说明书中显示的有差别， 请以实物为准。 我们 已尽最大努力力求使书中所有描述准确， 但仍难免有不妥之处。 如 有疑问， 请联系经销商或偶然售后服务中心。 本公司对产品拥有最 终解释权， 不承担任何因误解而产生的后果。...
- Page 33 退换货服务 退换货 如 果 您 对从 线 上 授 权 购 物 平台和 线 下 授 权 经 销 商 所 购 买 的 ● AUTOOL产品不满意， 根据 《AUTOOL全球销售条款》 ， 您可以自 收到产品之日起七日内退货； 或者在产品交付之日起的30日内调 换等值的其他产品。 退回及调换的产品必须处于完全可销售状态， 并附上相关销售单 ● 单据， 所有相关配件、 纸质发票 （如有） 。...
