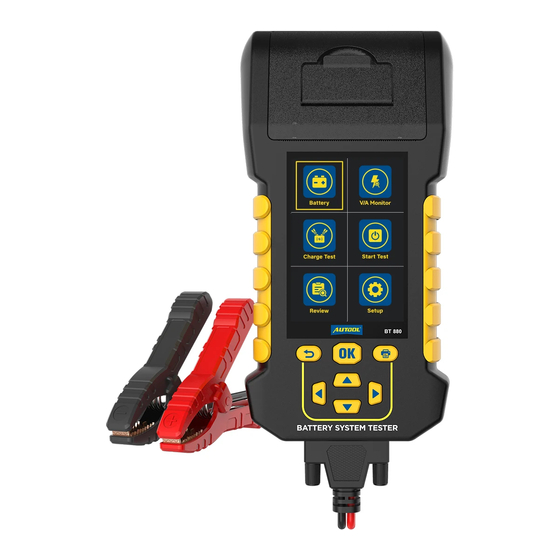

- Page 1 AUTOOL BT880 Battery System Tester User Manual 用户手册 www.autooltech.com...
- Page 2 企业标准 / Corporate Standard: Q/OR 003-2023...
- Page 3 COPYRIGHT INFORMATION Copyright ● All rights reserved by AUTOOL TECH. CO., LTD. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording or otherwise, without the prior written permission of AUTOOL.
-
Page 4: Table Of Contents
TABLE OF CONTENTS Product Introduction ..................2 Overview ......................2 Technical data ....................2 Product List......................2 Product Structure ....................3 Structure diagram.................... 3 Button description ................... 3 Operating Instructions ..................4 Battery test ...................... 4 Load test ......................5 Leakage test.................... -
Page 5: Product Introduction
It supports recording the previous battery voltage values, which is convenient for users to replay and view. The AUTOOL BT880 helps eliminate vehicle faults and is conducive to the rapid maintenance of vehicles by maintenance personnel. -
Page 6: Product Structure
PRODUCT STRUCTURE Structure diagram Print Port HD Color Screen Electric Clamps Function Button Button description Up / Down / Left / Right Print ● Remarks: The leakage current can be recorded continuously for 30min (+/-10min). The current value and waveform record- ed can be replayed by the instrument, and the instrument can store 10 records of voltage and current values. -
Page 7: Operating Instructions
OPERATING INSTRUCTIONS Battery test Press [Up / Down / Left / Right] to select [Battery test] ; ● ● Press the [OK] key to enter, and select the test state and test mode according to the actual situation; ● Press [OK] to confirm, including CCA, JIS, GB, SAE, MCA, CA, DIN, IEC, EN, BCI and other different test standards, and press [OK] to confirm;... -
Page 8: Load Test
Load test Press [Up / Down / Left / Right] to select [Battery test] ; ● ● Press the [OK] key to enter. After entering this function, follow the on-screen instructions for the next step. Test status In-Vehicle Out-Of-Vehicle Load test Load Test Please turn on all electric devices,Start the engine,... -
Page 9: Leakage Test
Step 2: Disconnect the battery negative pole connected to the ● car, use the special clamp for leakage test of AUTOOL to connect to the negative pole bus of the car, enter [Waveform], press [Up / Down / Left / Right] to select [V/A Monitor], press [OK] to select [Current], and press [OK] to monitor and record the leakage current of the car in real time. -
Page 10: Charge Test
Charge test ● Press [Up / Down / Left / Right] to select [Charge Test], press [OK] to enter, and follow the instructions displayed on the screen to proceed to the next step after entering this function. Charge Test Start the engine and keep idling, press OK to continue, ESC to exit Charge Test... -
Page 11: Start-Up Test
Start-up test ● Press [Up / Down / Left / Right] to select [Start Test], press [OK] to enter, and follow the instructions displayed on the screen to proceed to the next step after entering this function. Start Test Turn off the engine,if necessary, turn on the lights for 2 minutes, discharge, and then test again Press... -
Page 12: Playback Waveform
Playback ● Press [Up / Down / Left / Right] to select [Review], press [OK] waveform to enter, select [Review Waveform] mode, you can choose [Voltage] or [Current] playback to view data. Up to 10 wave- forms can be recorded, each record is 30 minutes, and data is recorded every 100ms. -
Page 13: Voice
Voice ● Press [Up / Down / Left / Right] to select [Setup], press [OK] to enter, select [Sound] mode, and set the voice as required. Setup Sound Sound Language Tool Self Test USB Upgrade Time Setting About Language ● Press [Up / Down / Left / Right] to select [Setup], press [OK] to enter, select [Language] mode, select the desired language, and press [OK] to confirm. -
Page 14: Time Settings
Time settings ● Press [Up / Down / Left / Right] to select [Setup], press [OK] to enter, select [Time Setting] mode, press [Up / Down / Left / Right] to set the number, and press [OK] to confirm. Setup Time Setting Sound Language... -
Page 15: Current Calibration
Current ● The first step is to enter the leakage current detection mode. calibration ● The second step is to make a standard current of 20ma flowing through the instrument. ● The third step is to check the current value showed by the instrument at this time and subtract 20ma value, and then record it. -
Page 16: Maintenance Service
MAINTENANCE SERVICE Our products are made of long-lasting and durable materials, and we insist on perfect production process. Each product leaves the factory after 35 procedures and 12 times of testing and inspec- tion work, which ensures that each product has excellent quality and performance. -
Page 17: Warranty
Disclaimer All information, illustrations, and specifications contained in this manual, AUTOOL resumes the right of modify this manual and the machine itself with no prior notice. The physical appearance and color may differ from what is shown in the manual, please refer to the actual product. -
Page 18: Return & Exchange Service
RETURN & EXCHANGE SERVICE ● If you are an AUTOOL user and are not satisfied with the Return & AUTOOL products purchased from the online authorized Exchange shopping platform and offline authorized dealers, you can return the products within seven days from the date of receipt;... - Page 19 目 录 版权信息 ......................17 版权 ......................... 17 注册商标......................17 产品简介 ......................18 概述 ......................... 18 产品参数......................18 产品清单 ......................18 产品结构 ......................19 结构图 ......................19 按键说明......................19 操作说明 ......................20 电池测试......................20 负载测试......................21 漏电监控......................22 充电测试......................23 启动测试......................
-
Page 20: 版权信息
版权信息 版权所有! 未征得深圳市偶然科技有限公司的书面同意， 任何公 版权 ● 司或个人不得以任何形式 （电子、 机械、 影印、 录制或其他形式） 对本说明书进行复制和备份。 本手册专为偶然公司产品的使用 而计， 对于将之用于指导其他设备操作而导致的各种后果， 本公 司不承担任何责任。 因使用者个人或第三方的意外事故， 滥用、 误用该设备， 擅自更 ● 改， 或修理该设备， 或未按偶然公司的操作与保养要求而导致设 备损坏、 遗失所产生的费用及开支等， 偶然公司及其分支机构不 承担任何责任。 正式声明: 本说明书所提及之其他产品名称， 目的在于说明该设 ● 备如何使用， 其注册商标所有权仍属原公司。 本设备供专业技术人员或维修人员使用。 ● 注册商标 偶 然公司已在中国 及 海 外若 干国家 进 行了商标 注 册， 其 标 志 为 ... -
Page 21: 产品简介
产品简介 概述 AUTOOL BT880汽车蓄电池检测仪内置温度传感器， 可以避免受 ● 到外部环境温度的影响， 使得测试的蓄电池结果更加精确。 仪器 自带的热敏打印机可以方便快速地打印出蓄电池的测量结果。 同时还拥有漏电电流记录仪和监控蓄电池电压记录的功能， 可用 于测量汽车漏电故障， 支持将历史监控的蓄电池电压数值记录在 测试设备中， 方便用户进行回放查看， AUTOOL BT880 汽车蓄电 池检测仪助力于排除汽车故障， 有利于维修人员对汽车的快速 维修。 产品参数 工作电压 8~30V DC 漏电电流检测范围 15mA~5Amps 电池CCA检测范围 20~2000CCA CCA、 JIS、 GB、 SAE、 MCA、 CA、 DIN、 支持多种规格 IEC、 EN、 BCI 产品清单... -
Page 22: 产品结构
产品结构 结构图 打印端口 高清彩屏 电夹 功能按键 按键说明 OK键 ESC键 上下左右键 打印键 备注： 可连续30min(+/-10min)记录漏电电流， 通过设备进行回 ● 放记录的电流值和波形， 设备可保存10条电压、 电流数值记录。... -
Page 23: 电池测试
操作说明 电池测试 按[上下左右]键选择[电池测试]功能; ● 按[OK]键进入， 根据实际情况选择测试状态和测试模式; ● 按[OK]键确定， 有CCA、 JIS、 GB、 SAE、 MCA、 CA、 DIN、 IEC、 EN 、 ● BCI等不同的测试标准， 并按[OK]键确认; 按照屏幕提示信息进行操作， 检测电池状态。 ● 测试状态选择 车内 车内 电池测试 车外 充电测试 负载测试 启动测试 电池类型选择 输入标准选择 电池测试 普通电池 AGM平板电池 AGM卷绕电池 关闭发动机和所有汽车相关 元件,OK键确定,ESC键退出... -
Page 24: 负载测试
负载测试 按[上下左右]键选择[电池测试]功能; ● 按[OK]键进入， 进入该功能后按照屏幕显示指引进行下一步操 ● 作。 测试状态选择 车内 车外 负载测试 负载测试 请开启全部用电设备， 启动发动机等待15秒， 按OK键开始检测... -
Page 25: 漏电监控
漏电监控 第一步： 将设备电源夹连接在备用蓄电池上(红色电源夹接正极， ● 黑色电源夹接负极)， 夹子接反不会点亮设备。 第二步： 将汽车连接蓄电池的负极断开， 使用AUTOOL的漏电测 ● 试专用夹子接入汽车的负极总线， 进入波形功能， 按[上下左右] 键选择[漏电监控]， 按[OK]键进入选择[电流]， 按[OK]键后， 便 可以实时监控和记录汽车的漏电电流。 第三步： 按顺序逐个拔下汽车保险盒的保险片， 然后观察电流变 ● 化， 若电流突然变小， 证明该保险片电路存在漏电的可能， 再对 照汽车电路图找到该保险片连接的电路或者用电器， 便可以排 除出漏电。 同时设备可以进行30min左右的漏电电流保存。 可通 过[回放]图标进行选择。 电流/电压 电压 电流 电流/电压 保存电压数据 单位 mA 按OK确定,ESC退出... -
Page 26: 充电测试
充电测试 按[上下左右]键选择[充电测试]功能， 按[OK]键进入， 进入该功 ● 能后按照屏幕显示指引进行下一步操作。 充电测试 启动引擎并保持怠速， 按OK继续,ESC退出 充电测试 充电测试 关闭负载时,加大油门， 请保持引擎怠速 按OK继续,ESC退出... -
Page 27: 启动测试
启动测试 按[上下左右]键选择[启动测试]功能， 按[OK]键进入， 进入该功 ● 能后按照屏幕显示指引进行下一步操作。 启动测试 关闭发动机,有必要的话打开 车灯2分钟,进行放电,然后 进行测试,按OK下一步 回放 按[上下左右]键选择[回放]功能， 按[OK]键进入， 选择[测量结果 ● 模式， 可查看电池最后一次的测量结果。 回放 测量结果 回放波形 删除测试结果... -
Page 28: 回放波形
回放波形 按[上下左右]键选择[回放]功能， 按[OK]键进入， 选择[回放波形 ● 模式， 可选择回放[电压]或[电流]， 查看数据最多记录10条回放 记录， 每条记录30分钟， 每100ms记录一次数据。 回放 测量结果 回放波形 删除测试结果 漏电监控 漏电监控 漏电监控 电压 波形1 单位 mA 电流 波形2 波形3 CUR:0mA MAX:0mA MIN:0mA... - Page 29 声音 按[上下左右]键选择[设置]功能， 按[OK]键进入， 选择[声音]模 ● 式 按需要设定声音开关。 ， 设置 声音 声音 开 语言 关 工具自测 USB升级 时间设置 关于 语言 按[上下左右]键选择[设置]功能， 按[OK]键进入， 选择[语言]模 ● 式 选择需要的语言， 按[OK]键确定。 ， 设置 语言 声音 英语 语言 西班牙语 德语 工具自测 法语 USB升级 繁体中文 时间设置 意大利语 关于...
-
Page 30: 时间设置
时间设置 按[上下左右]键选择[设置]功能， 按[OK]键进入， 选择[时间设置 ● 模式， 按[上下左右]键设置数字， 按[OK]键确定。 设置 时间设置 声音 语言 2022 - 12 - 27 工具自测 11 : 36 : 56 USB升级 说明: 时间设置 按[上] [下]改变数值 关于 按[左] [右]移动 按OK确定,ESC退出 打印 第一步： 在主菜单或者是测试结果的菜单中按[打印]键， 进入打 ● 印设置。 第二步： 按[上下左右]键和[OK]键可以输入车辆SN号。 ●... -
Page 31: 固件升级
校准电流检测 第一步， 设备进入漏电电流检测模式。 ● 第二步， 制造20ma的标准电流流过设备。 ● 第三步， 查看此时设备显示的电流值减去20ma， 并记录这个值。 ● 第四步， 进入设置->电流校准， 使用[上下]键输入刚才记录的差 ● 值， 退出后会自动保存到设备中， 下一次漏电电流的检测会自动 加上该偏移值， 使设备的电流读取的结果更加精密。 固件升级 进入设置->USB升级设备重启进入boot模式， 此时连接USB线到 ● 设备通过电脑端的软件进行升级操作。 设置 Boot... Entry fw mode now... 声音 Please insert the usb cable... Waiting for upgrade... 语言... -
Page 32: 维修保养服务
维修保养服务 您所拥有的AUTOOL产品选用持久耐用的材料， AUTOOL坚持精益求 精的生产工艺， 每一件产品出厂都经过35道工序及12次质检工作， 从 而确保每一件产品都拥有卓越的品质及性能。 所以您的AUTOOL产 品值得您定期维护保养， 使其产品将能够长期稳定地工作。 维护保养是为了保持产品性能和外观， 我们建议您仔细阅读以下产 维修保养 品保养指南： 注意不要将产品与粗糙表面摩擦或揉搓产品， 特别是钣金外壳。 ● 对产品中需要紧固和连接的部位经常进行检查， 如发现松动应及 ● 时紧固， 以保证产品的安全运行。 对与各种化学介质接触的产品 外部和内部零件要经常进行除锈、 喷漆等防腐处理， 以提高产品 的抗腐蚀能力， 延长产品的使用寿命。 遵守安全操作规程， 不超负荷使用产品。 产品的安全防护装置齐 ● 全可靠， 及时消除不安全因素。 电路部分彻底检查， 老化电线要 及时更换。 定期清洗和更换易耗部件； 调整各部位配合间隙和更换磨损 （已... -
Page 33: 保修服务
AUTOOL主机自客户签收日起享有3年保修期。 其所含附件自客户签 收日起享有1年保修期。 根据具体的故障情况对产品进行免费修理或更换； 保修方式 ● 我方保证所有更换的部件、 附件或产品都是全新； ● 在客户收到产品90天内出现故障同时提供视频和图片， 我方承 ● 担运费并免费提供相应配件给客户更换。 收到产品超过90天， 客 户承担相应的费用， 我方免费提供配件给客户更换； 以下情况不在免费保修范围： 非正规渠道购买AUTOOL的产品； ● 未按产品说明书要求使用和维护造成的损坏； ● 在AUTOOL， 我们为精湛的设计和卓越的服务感到自豪。 我们很乐 意为您提供更多的支持或服务。 偶然公司保留更改产品设计与规格的权利， 届时恕不另行通知。 实 声明 物外观与颜色可能与说明书中显示的有差别， 请以实物为准。 我们 已尽最大努力力求使书中所有描述准确， 但仍难免有不妥之处。 如 有疑问， 请联系经销商或偶然售后服务中心。 本公司对产品拥有最 终解释权， 不承担任何因误解而产生的后果。... -
Page 34: 退换货服务
退换货服务 退换货 如 果 您 对从 线 上 授 权 购 物 平台和 线 下 授 权 经 销 商 所 购 买 的 ● AUTOOL产品不满意， 根据 《AUTOOL全球销售条款》 ， 您可以自 收到产品之日起七日内退货； 或者在产品交付之日起的30日内调 换等值的其他产品。 退回及调换的产品必须处于完全可销售状态， 并附上相关销售单 ● 单据， 所有相关配件、 纸质发票 （如有） 。...
