1. Opis techniczny.
1.1. Przeznaczenie.
Transformator bezpieczeństwa AWT xxx przeznaczony jest do zasilania urządzeń wymagających napięcia AC:
U1 lub U2.

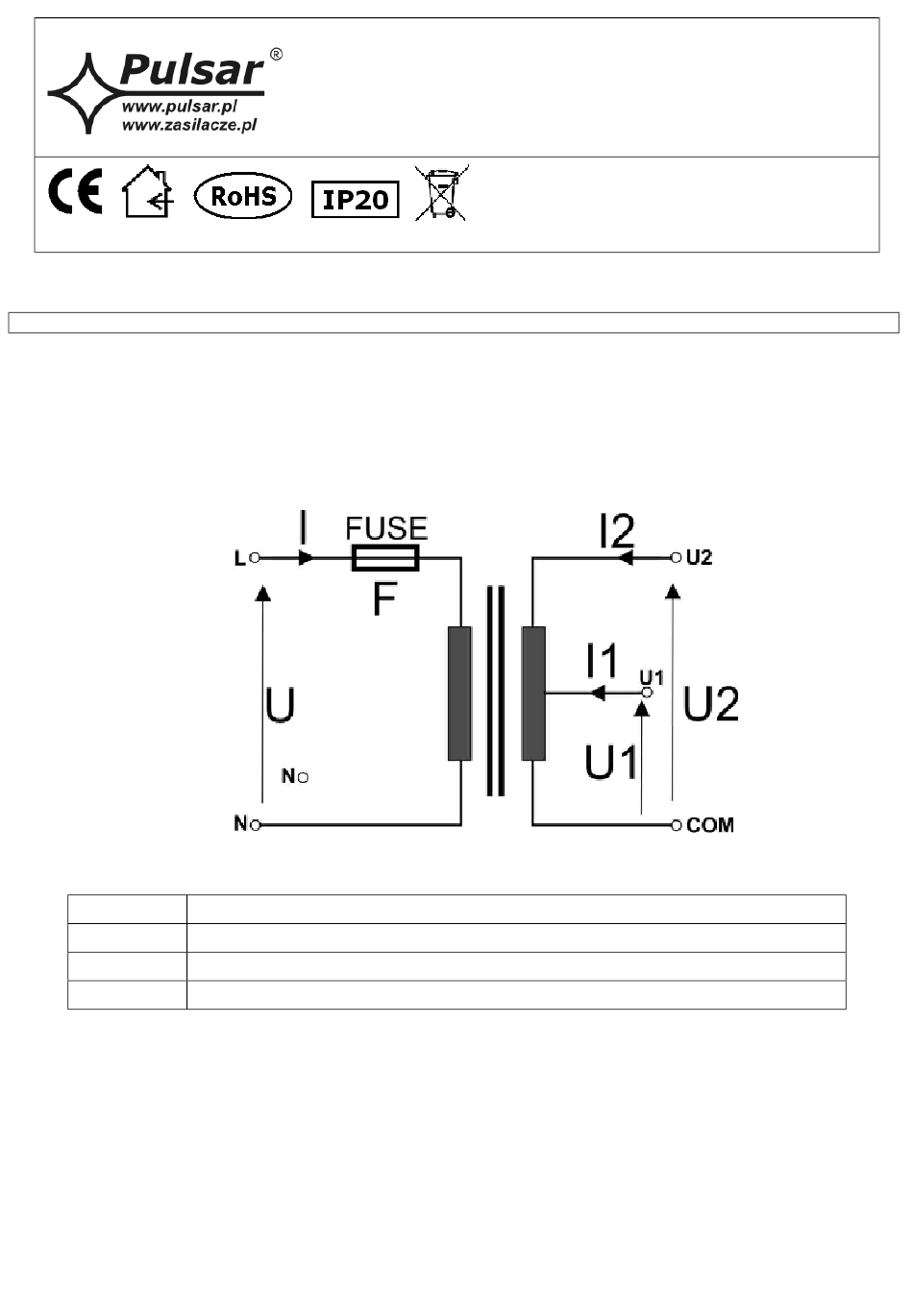

1.2. Schemat elektryczny.
1.3. Opis złącz i elementów transformatora.
Element
L-N
COM-U1-U2
F
2. Montaż.
Zasilacz AC/AC przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
( wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania ( ingerencji) w instalacje 230V/AC
oraz instalacje niskonapięciowe.
Ponieważ zasilacz AC/AC (transformator) zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania,
dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować
użytkownika o sposobie odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie
odpowiedniego bezpiecznika w skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według
obowiązujących norm i przepisów.
Zasilacz powinien być montowany w pomieszczeniach zamkniętych (szafy sterownicze, kasety,
obudowy), o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu
-10°C do +40°C. Należy zapewnić swobodny przepływ powietrza wokół zasilacza AC/AC.

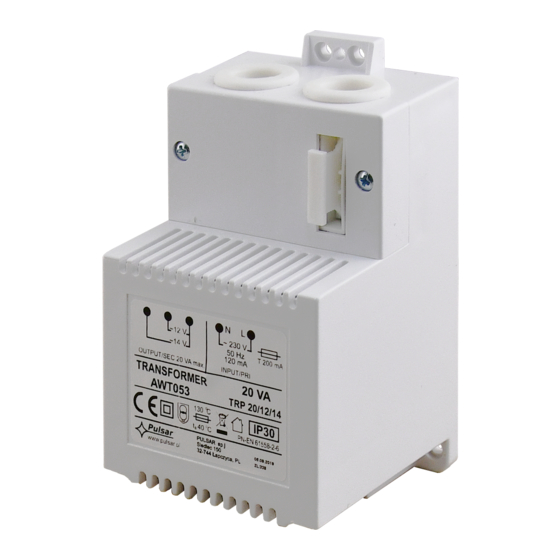

AWT200, AWT203, AWT204, AWT205, AWT250, AWT253
Nazwa/ Name: TRP 20/U1/U2, TRP 30/U1/U2, TRP 40/U1/U2
złącze uzwojenia pierwotnego, zasilania 230V/AC
złącze uzwojenia wtórnego, napięcia wyjściowe
bezpiecznik w obwodzie zasilania (230V/AC)
Kod / code: AWT050, AWT053, AWT150,
TRP 50/U1/U2, TRP 80/U1/U2*
Zasilacz AC/AC
AC/AC power supply
Opis
IU-TRAFO TRP
Wydanie: 3 z dnia 08.09.2010
Zastępuje wydanie: 2 z dnia 11.08.2009
