Pulsar AWO305 Assembly Instructions

1. Przeznaczenie:
Obudowa AWO305 zaprojektowana została jako element systemów SSWiN, KD, itp.
Przeznaczone są do montażu (w zależności od modelu):
•
płyty centrali alarmowej i opcjonalnie dodatkowych modułów
•
kontrolera systemu KD i modułów dodatkowych
•
nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego
•
transformatora
•
innych dedykowanych urządzeń
•
do obudowy można zamontować transformator typu: TRP 40VA
2. Montaż:
Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
( wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje niskonapięciowe.
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
1. Destination:

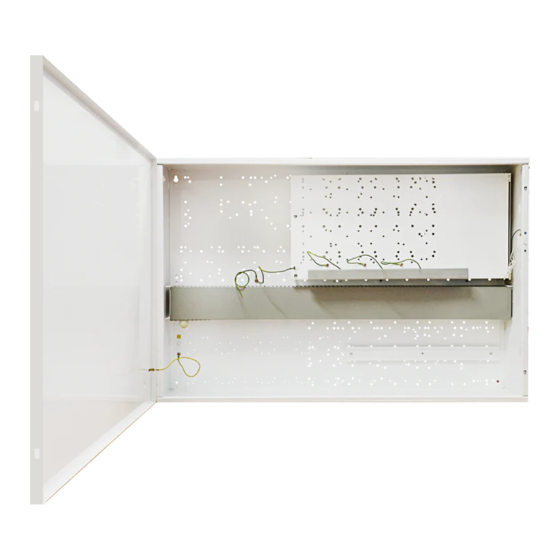

The AWO305 metal casings are designed as components (supplying) in intruders alarms, access control systems,
security systems etc. There are intended for installation:
•
control panel optional with supplementary modules
•
access control controllers with optional modules
•
radio or GSM transmitter with optional module PSU
•
other dedicated devices, components etc.
•
in the casing can be mounted transformer: TRP 20VA,40VA
2. Installation:
The metal casing must be installed by a qualified installer, holding the relevant certificates, required and
necessary in the particular country for connecting (interfering with) low-voltage installations.
The casing should be installed indoors, where air humidity is normal (RH=90% max. without condensation) and
temperature in the range of -10°C do +40°C.
3. Parametry techniczne / Technical data:
PARAMETRY
TECHNICZNE
Miejsce dla akumulatora
Zabezpieczenie antysabotażowe
Obciążalność wyjścia TAMPER- max
Obudowa: IP
Wymiary zewnętrzne obudowy:
Wymiary zewnętrzne czołówki:
Waga netto
Waga brutto
Deklaracje, gwarancje
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
POLSKI/ENGLISH
Kod / code: AWO305
Nazwa/ Name: INTEGRATOR
Obudowy metalowe do: SSWiN, KD,....
Metal casings for: alarms, access control....
TRZ 40VA,50VA,80VA.
TECHNICAL
DATA
Space for battery
Tamper protection
Output current TAMPER - max
Casing: IP
External dimensions of the enclosure:
External dimensions of the front
panel:
Net Weight
Gross Weight
Declarations, warranty
Wydanie: 3 z dnia 20.09.2011
Zastępuje wydanie: 2 z dnia 12.05.2011
TRZ 40VA, 50VA, 80VA.
1x – otwarcie obudowy/opening casing
1x – oderwanie/ performing
500mA@50Vdc
W=835, H=550, D+D1=170+8
W1=840, H1=555 [+/-2 mm]
CE, 2 lata od daty produkcji /
CE, 2 year from the production date
IM305
17Ah/12V
IP 20
[+/-2 mm]
~14,2 [kg]
~14,8 [kg]
PL
EN
