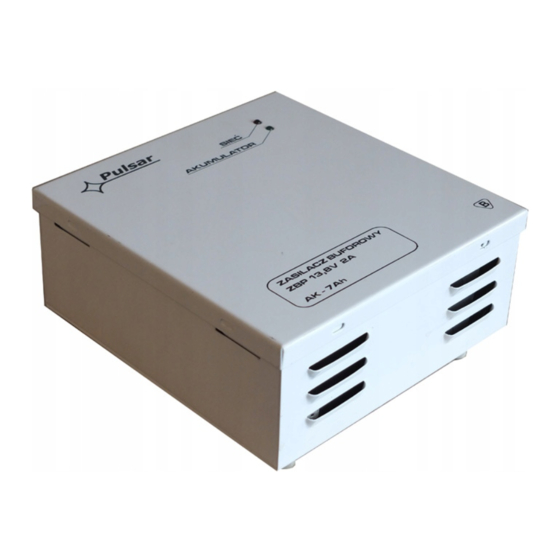

ZBP 13,8V/2A
(7Ah)
AWZ 200
• Zasilacz buforowy
• Buffer power supply unit
• Záložní zdroj
• Alimentation tampon
ver. PL/EN/CZ/FR 20060731

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZBP 13,8V/2A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Pulsar ZBP 13,8V/2A

  • Page 1 ZBP 13,8V/2A (7Ah) AWZ 200 • Zasilacz buforowy • Buffer power supply unit • Záložní zdroj • Alimentation tampon ver. PL/EN/CZ/FR 20060731...
  • Page 2: Opis Techniczny

    1. Opis techniczny: Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zastosowany w urządzeniu liniowy układ stabilizacyjny dostarcza napięcia o mniejszym poziomie szumów i krótszym czasie odpowiedzi na zakłócenie, niż w przypadku stosowania stabilizatora impulsowego. Zasilacz dostarcza napięcia V = 12,8V÷13,8 V DC o wydajności prądowej I =2A.
  • Page 3 3.1 Sygnalizacja optyczna ( Tab.1): CZERWONA DIODA: • świeci - zasilacz zasilany napięciem 230V AC (~AC) • nie świeci- brak zasilania 230V AC (~AC) ZIELONA DIODA • świeci - napięcie DC na wyjściu zasilacza • nie świeci - brak napięcia DC na wyjściu zasilacza - świeci - nie świeci Opis...
  • Page 4: Technical Description

    1. Technical description: Buffer power supply unit is designed for the uninterrupted supply of equipment requiring the stabilized voltage of 12V(-/+ 15%). The linear stabilizing system incorporated in the power supply unit provides voltage with less noise and shorter time of fault response, when compared to a pulse stabilizer. The supply unit provides the voltage V = 12,8V÷13,8V DC and the output current of I =2A.
  • Page 5: Operation From Battery

    3.1 Optical indication (Tab.1): RED LED: • lit - power supply unit operated from 230 V/AC (~AC) • no lit - shortage of power supply 230 V/AC (~AC) GREEN LED: • lit - voltage DC on output enabled • no lit - shortage of output voltage DC - on - off Description...
  • Page 6: Technický Popis

    1. Technický popis: Záložní zdroj je určen k nepřetržitému napájení zařízení, která vyžadují stabilizované napětí 12V (-/+ 15%). Lineární stabilizační obvod použitý v konstrukcí přístroje dodává napětí o nižší hladině šumu a s kratším časem reakce na rušení ve srovnání s impulsními stabilizátory. Zdroj dodává napětí = 12,8V÷13,8 V DC o maximální...
  • Page 7 - svítí - ne svítí Popis Poznámky Zařízení pracuje správně - zkontrolujte kabeláž a Přetížený nebo zkratovaný spotřebiče výstup - je-li připojen akumulátor, zkontrolujte jeho pojistky Není síťové napájení, práce - zkontrolujte pojistku z akumulátoru transformátoru - zkontrolujte pojistku transformátoru Na výstupu není...
  • Page 8: Description Technique

    1. Description technique : L’alimentation tampon est destinée à alimenter sans interruption les appareils demandant une tension stabilisée de 12V (-/+ 15%). Le principe de la régulation linéaire assure une tension de niveau réduit de bruits résiduels et de réponse plus rapide aux perturbations que dans le cas d’un stabilisateur à modulateur d’impulsion.
  • Page 9: Fonctionnement Sur Batterie

    3.1 Signalisation optique (Tab.1): DIODE ROUGE: • allumée continuellement - l’alimentation alimentée en tension 230V AC (~AC) • absence de allumée continuellement - absence d’alimentation 230V/AC (~AC) DIODE VERTE: • allumée continuellement - sortie alimentée en tension DC • absence de allumée continuellement - absence d’alimentation en tension DC (sortie) - allumée continuellement - absence de allumée continuellement...
  • Page 10 fig. 1...
  • Page 11 fig. 2...
  • Page 12 [fig.1] [fig.2] ~AC~ ~AC~ ~AC~ ~AC~ złącze terminals svorky cavaliers bezpiecznik w obwodzie pojistka v obvodu fusible dans le circuit de la fuse in the battery circuit akumulatora akumulátoru batterie WYJŚCIA OUTPUTS VÝSTUPY SORTIES akumulatora battery akumulátoru batterie CZERWONA DIODA RED LED ĆERVENÁ...
  • Page 13 PARAMETRY TECHNICAL TECHNICKÉ PARAMÉTRES TECHNICZNE DATA PARAMETRY TECHNIQUES Napięcie zasilania Power supply 230V/AC 50Hz Napájecí napětí Tension d’entrée voltage (-/+15%) TRP 40VA (EN-60950) (fig.1) Transformator Transformer Transformátor Transformateur TRZ 40VA (EN-61558-2-6) (fig.2) 12,8V÷13,8V Napięcie wyjściowe Output voltage OUT Výstupní napětí Tension de sortie OUT Vcc –...
  • Page 14 PRODUCENT / PRODUCER/ VÝROBCE / PRODUCENT Pulsar K.Bogusz Sp.j. Siedlec 150, 32-744 Łapczyca, Poland Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50 e-mail: biuro@pulsarspj.com.pl, sales@pulsarspj.com.pl http:// www.pulsarspj.com.pl GWARANCJA : 24 miesiące od daty sprzedaży , 36 miesięcy od daty produkcji. GWARANCJA WAŻNA tylko po okazaniu faktury sprzedaży, której dotyczy reklamacja GUARANTEE: 24 months from the date of sale, 36 months from the date of production.
