Pulsar IU-TRAFO TRP Assembly Instructions

* -/U1/U2= napięcie wtórne
* -/U1/U2= secondary voltage
PL
1. Opis techniczny.
1.1. Przeznaczenie.
Transformator AWT xxx przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.
Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej.

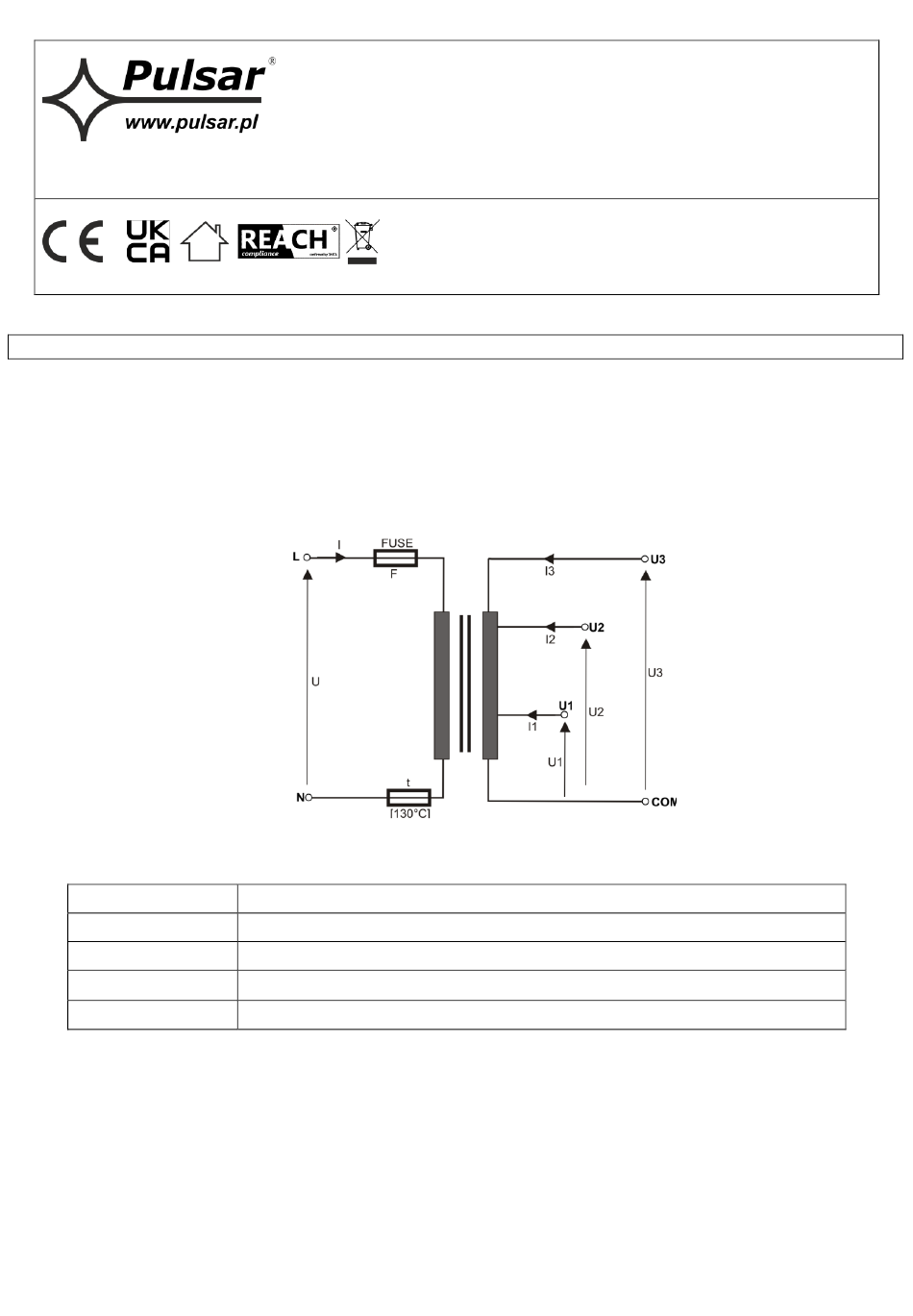

1.2. Schemat elektryczny.
1.3. Opis złącz i elementów transformatora.
Element
L-N
COM-U1-U2-U3
F
t
2. Montaż.
Transformator przeznaczony jest do zamontowania do instalacji stałej.
Montaż może zostać przeprowadzony tylko przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje sieci
energetycznych ~230 V.
Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy
zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie
odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w
skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
Kod/code: AWT050, AWT053, AWT150, AWT500, AWT800
Nazwa/Name: Transformator/Transformer TRP 20/U1/U2,
TRP 40/U1/U2, TRP 50/U1/U2/U3, TRP 80/U1/U2/U3*
złącze uzwojenia pierwotnego, zasilania 230V/AC
złącze uzwojenia wtórnego, napięcia wyjściowe
bezpiecznik topikowy w obwodzie zasilania (230V/AC)
bezpiecznik termiczny 130
POLSKI/ENGLISH
Zastępuje wydanie: 8 z dnia 06.07.2015
Opis
o
C (niepowracalny)
IU-TRAFO TRP
Wydanie: 9 z dnia 06.06.2024
