Sharp MultiSync PN-ME552 Mounting Information page 9

Informazioni sul supporto da tavolo opzionale
Per l'installazione, seguire le istruzioni fornite con il supporto. Utilizzare esclusivamente i dispositivi consigliati dal produttore.
NOTA:
• PN-ME432, PN-ME502 e PN-ME552 utilizzare ST-43M. PN-ME652 utilizzare ST-65M.

• Per ST-43M, utilizzare SOLO le viti fornite con il supporto da tavolo opzionale.
Per ST-65M, utilizzare SOLO le viti a testa zigrinata e i blocchi del supporto inclusi con il supporto da tavolo
opzionale. Installare il supporto in modo che l'estremità lunga dei piedini sia rivolta in avanti.

• Il monitor può essere utilizzato solo in orientamento orizzontale con il supporto per il piano di appoggio.
Nome modello MultiSync
PN-ME432
PN-ME502
PN-ME552
PN-ME652
PN-ME652
PN-ME432/PN-ME502/PN-ME552
Regolazione in altezza (PN-ME432/PN-ME502/PN-ME552)

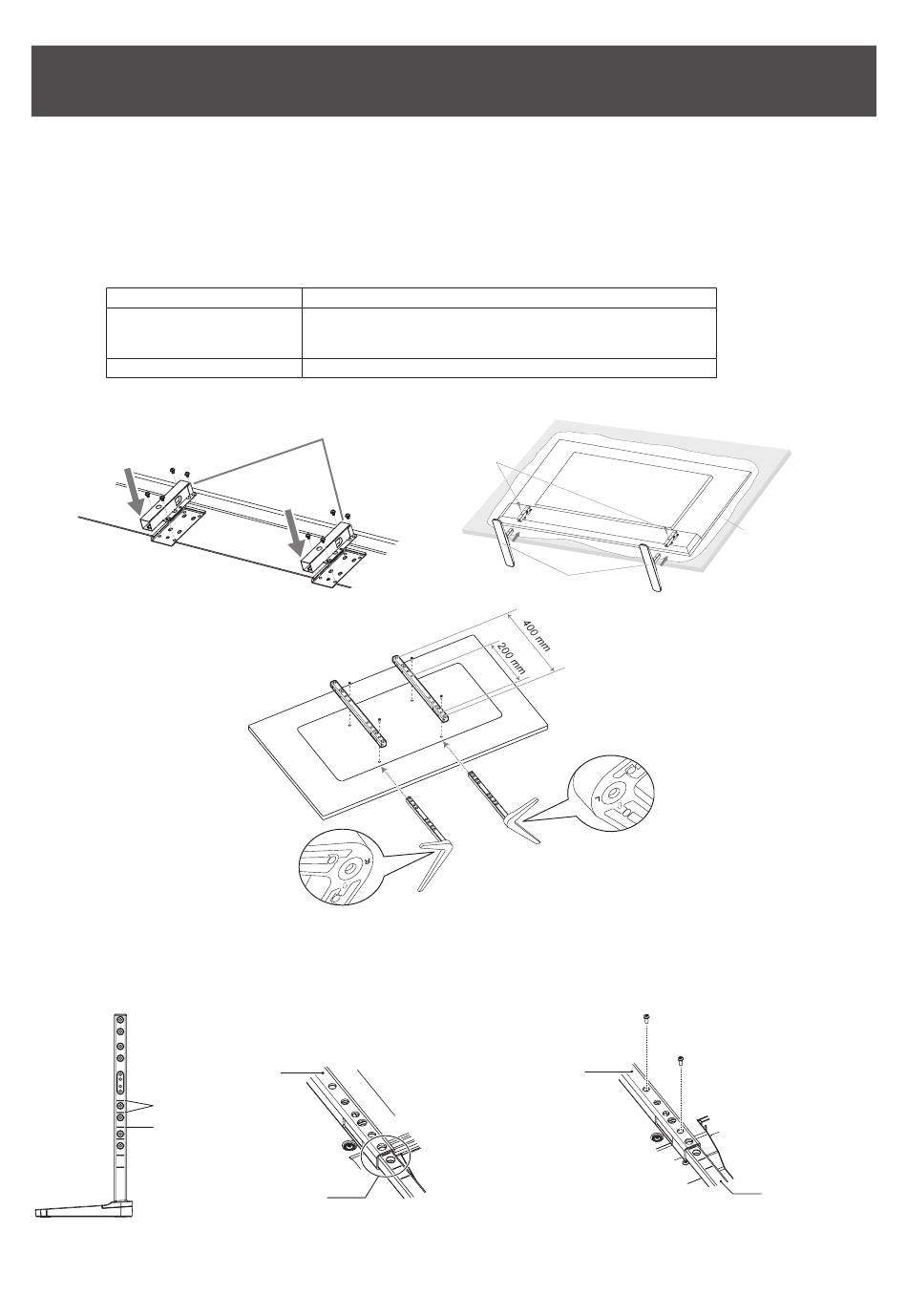

1. Le linee sull'asta del supporto sono indicatori della
regolazione dell'altezza (Figura 1). Regolare il tubo
in base alle linee.
PN-ME552 Alto/Basso
PN-ME432, PN-ME502
Regolazione del tubo a una linea
Supporto da tavolo opzionale
ST-43M (viti incluse)
ST-65M (viti a testa zigrinata, viti, morsetti e supporti in dotazione)
Blocco del supporto opzionale
Tubo
Figura 1
Viti a testa zigrinata
Supporto da tavolo opzionale
2. Installare l'asta del supporto e il tubo con le viti in
dotazione. Serrare le viti negli appositi due fori sul
tubo (Figura 2).
Tubo
[ITA] Italiano
Tavolo
200 mm (PN-ME432)
400 mm (PN-ME502/PN-ME552)
Figura 2
Panno morbido
Asta del supporto
