Sharp MultiSync PN-ME552 Mounting Information page 8

Σχετικά με την προαιρετική επιτραπέζια βάση
Για την τοποθέτηση, ακολουθήστε τις οδηγίες που παρέχονται με τη βάση. Χρησιμοποιήστε μόνο τις διατάξεις που συνιστά ο
κατασκευαστής.

ΣΗΜΕΙΩΣΗ: • Τα PN-ME432, PN-ME502 και PN-ME552 και χρησιμοποιούν τη βάση ST-43M. Το PN-ME652 χρησιμοποιεί τη
βάση ST-65M.

• Για τη βάση ST-43M, χρησιμοποιείτε ΜΟΝΟ τις χειρόβιδες που περιλαμβάνονται με την προαιρετική
επιτραπέζια βάση.
Για τη βάση ST-65M, χρησιμοποιείτε ΜΟΝΟ τις χειρόβιδες και προσαρτήστε τα στηρίγματα βάσης που
περιλαμβάνονται με την προαιρετική επιτραπέζια βάση. Εγκαταστήστε τη βάση, έτσι ώστε το μεγάλο άκρο των
σκελών να είναι στραμμένο προς τα εμπρός.

• Η οθόνη μπορεί να χρησιμοποιηθεί μόνο στον οριζόντιο προσανατολισμό με την επιτραπέζια βάση.
Όνομα μοντέλου MultiSync Προαιρετική επιτραπέζια βάση
PN-ME432
PN-ME502
PN-ME552
PN-ME652
PN-ME652
PN-ME432/PN-ME502/PN-ME552
Ρύθμιση ύψους (PN-ME432/PN-ME502/PN-ME552(

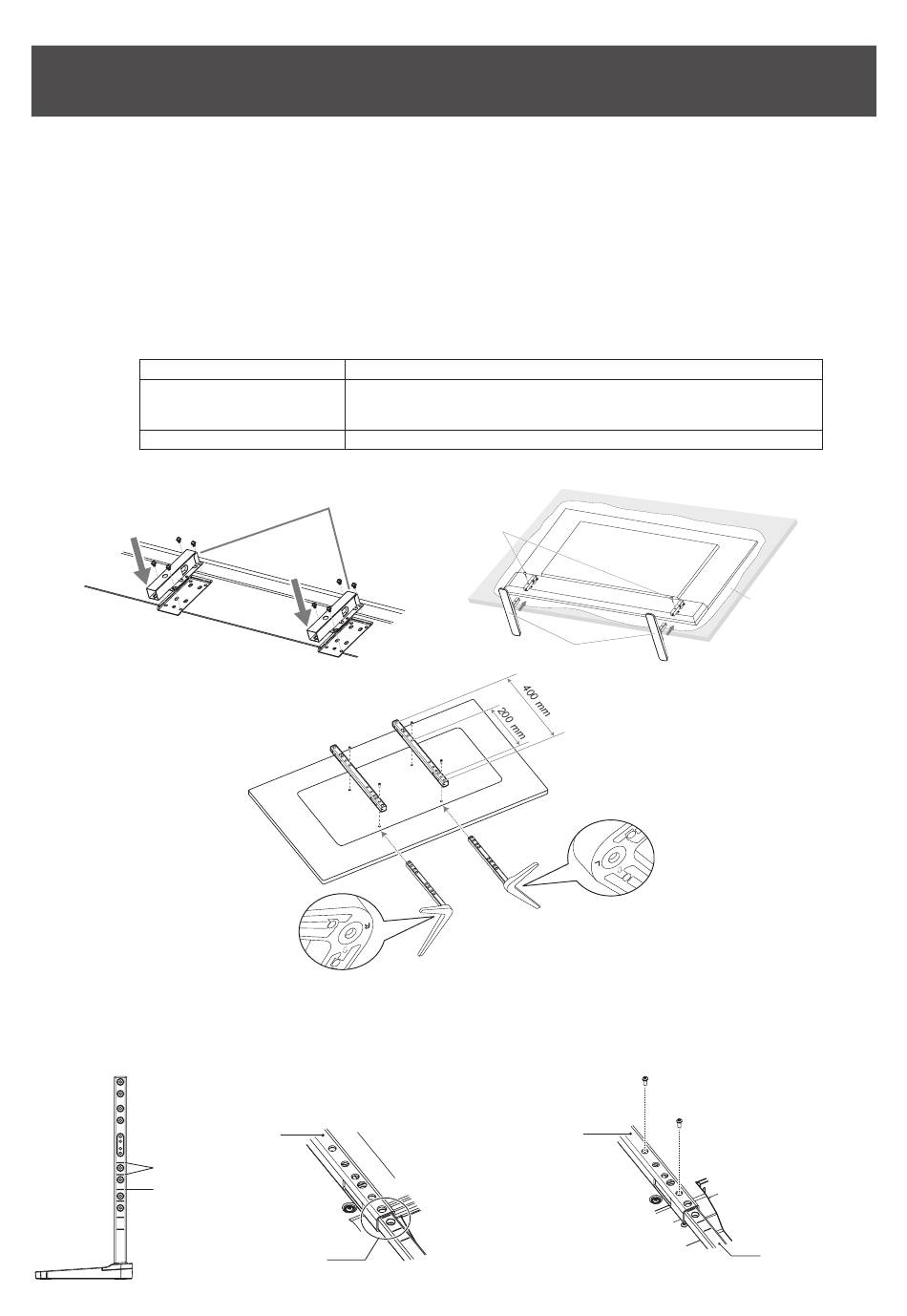

1. Οι γραμμές στην όρθια βάση στήριξης είναι δείκτες
ρύθμισης του ύψους (Σχήμα 1(. Ρυθμίστε τον
σωλήνα σύμφωνα με τις γραμμές.
Υψηλή/Χαμηλή θέση PN-ME552
PN-ME432, PN-ME502
Ρυθμίστε τον σωλήνα στο
ST-43M (περιλαμβάνονται βίδες)
ST-65M (περιλαμβάνονται χειρόβιδες, βίδες, σφιγκτήρες και στηρίγματα βάσης)
Προαιρετικό στήριγμα βάσης
Σωλήνας
ύψος μίας γραμμής
Σχήμα 1
Χειρόβιδες
Προαιρετική επιτραπέζια βάση
200 mm (PN-ME432)
400 mm (PN-ME502/PN-ME552)
2. Εγκαταστήστε την όρθια βάση στήριξης και τον
σωλήνα με τις βίδες που περιλαμβάνονται. Βιδώστε
τις δύο οπές βιδών στον σωλήνα (Σχήμα 2(.
Σωλήνας
[GRE] Ελληνικά
Τραπέζι
Μαλακό πανί
Όρθια βάση στήριξης
Σχήμα 2
