Opcjonalna podstawa — informacje
Należy postępować zgodnie z instrukcjami montażu dołączonymi do podstawy. Należy używać tylko urządzeń zalecanych przez
producenta.

UWAGA: • Modele PN-ME432, PN-ME502 i PN-ME552 używają podstawy ST-43M. Model PN-ME652 używa podstawy ST-65M.

• W przypadku podstawy ST-43M używać WYŁĄCZNIE śrub dołączonych do opcjonalnej podstawy.
W przypadku modelu ST-65M należy stosować TYLKO śruby radełkowane oraz przymocować uchwyty podstawy,
które są dołączone do opcjonalnej górnej przystawki. Podstawkę należy zainstalować tak, aby jej dłuższa stopa
była ustawiona do przodu.

• Monitor może być używany w orientacji poziomej tylko z podstawą stołową.
Nazwa modelu MultiSync
PN-ME432
PN-ME502
PN-ME552
PN-ME652
PN-ME652
PN-ME432/PN-ME502/PN-ME552
Regulacja wysokości (PN-ME432/PN-ME502/PN-ME552(

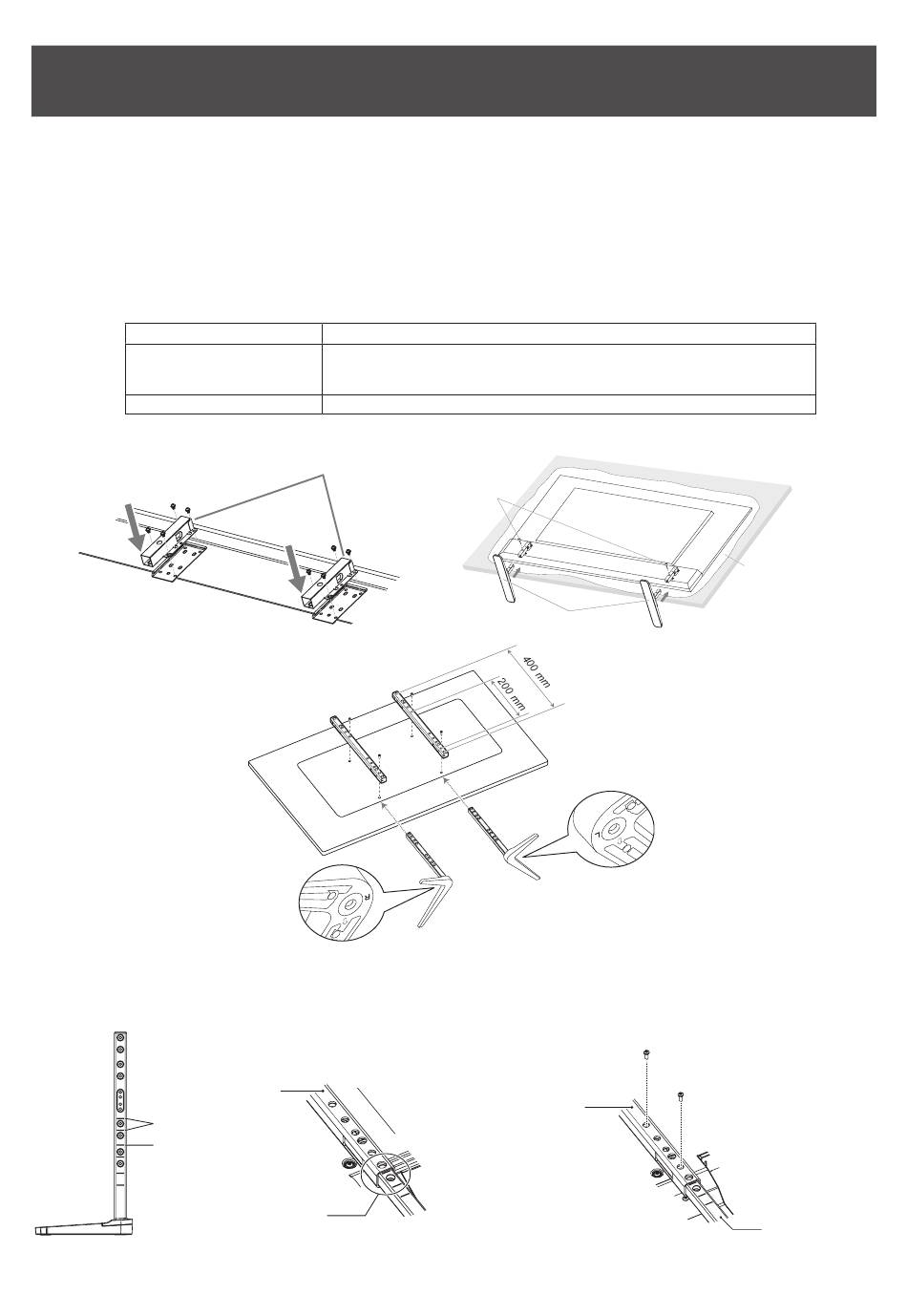

1. Linie na podstawce służą do regulacji wysokości
(rys. 1(. Dopasuj otwór prowadzący do linii.
PN-ME552 wysoki/niski
PN-ME432, PN-ME502
Dopasuj otwór prowadzący do linii
Rysunek 1
Opcjonalna podstawa
ST-43M (zestaw zawiera śruby)
ST-65M (zestaw zawiera śruby skrzydełkowe, śruby, zaciski i uchwyty podstawy)
Opcjonalny uchwyt podstawy
Śruby skrzydełkowe
Otwór
Opcjonalna podstawka górna
200 mm (PN-ME432)
400 mm (PN-ME502/PN-ME552)
2. Przymocuj podstawkę do otworu za pomocą
dołączonych śrub. Przykręć śruby do dwóch
otworów na podstawce (rys. 2).
Otwór
Rysunek 2
[POL] Polski
Tabela
Miękka tkanina
Podstawka
