Sharp MultiSync PN-ME552 Mounting Information page 7

Informationen zum optionalen Standfuß
Befolgen Sie zur Installation die dem Standfuß beiliegenden Anweisungen. Verwenden Sie ausschließlich die vom Hersteller
empfohlenen Vorrichtungen.

HINWEIS: • Verwenden Sie für den PN-ME432, den PN-ME502 und den PN-ME552 das Modell ST-43M. Verwenden Sie für
den PN-ME652 das Modell ST-65M.

• Verwenden Sie beim optionalen Standfuß ST-43M NUR die mitgelieferten Schrauben.
Verwenden Sie beim ST-65M NUR die Rändelschrauben, die im Lieferumfang des optionalen Standfußes
enthalten sind, und bringen Sie die ebenfalls enthaltenen Fußhalterungen an. Montieren Sie den Fuß so, dass
die langen Enden der Standflächen nach vorne zeigen.

• Bei Verwendung des Standfußes kann der Monitor nur im Querformat genutzt werden.
MultiSync-Modellname
PN-ME432
PN-ME502
PN-ME552
PN-ME652
PN-ME652
PN-ME432/PN-ME502/PN-ME552
Höheneinstellung (PN-ME432/PN-ME502/PN-ME552)

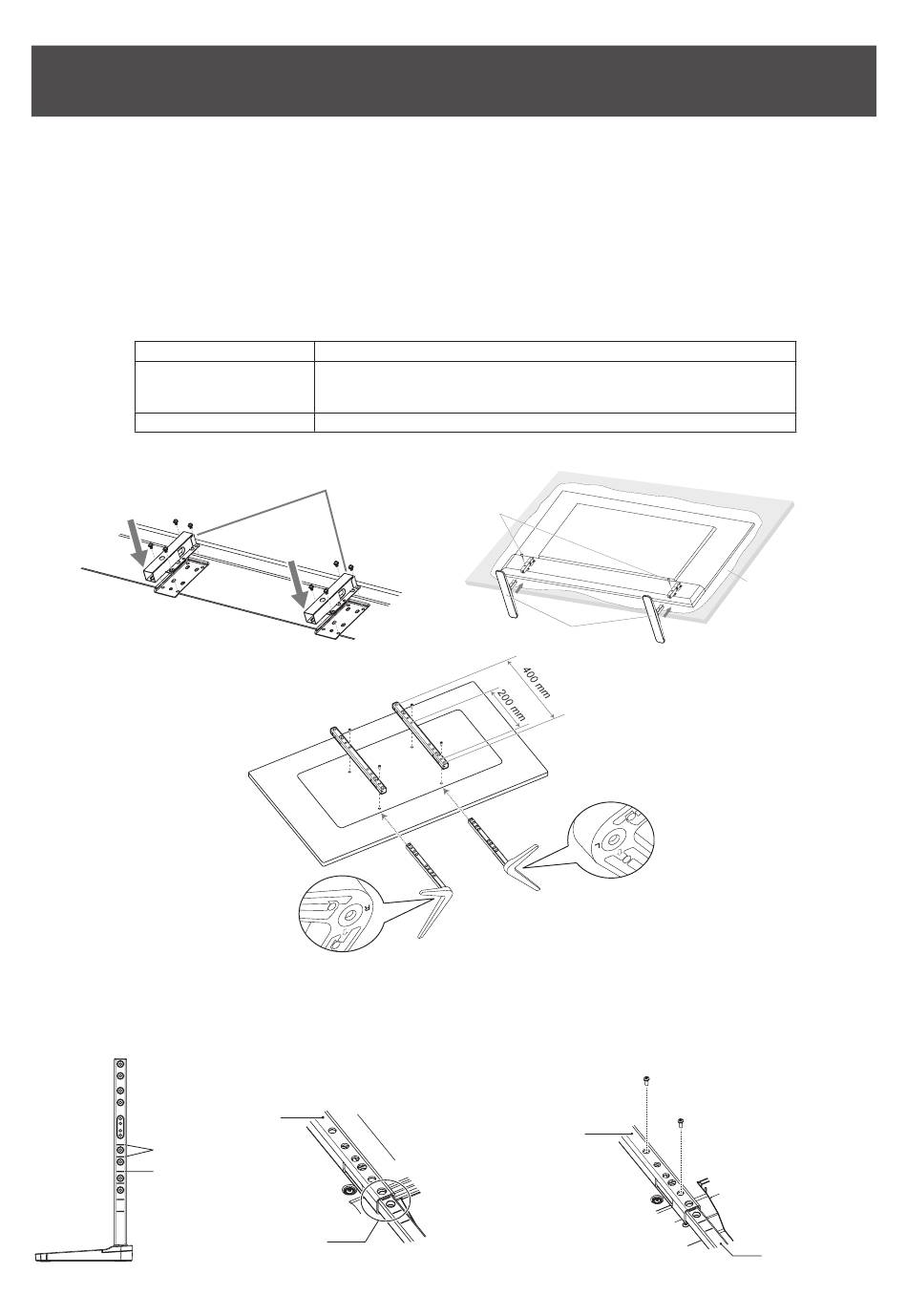

1. Die Linien auf der Tragsäule dienen zum Einstellen
der Höhe (Abbildung 1(. Bitte stellen Sie das Profil
auf die Linien ein.
PN-ME552 hoch/niedrig
PN-ME432, PN-ME502
Profil auf eine Linie einstellen
Abbildung 1
Optionaler Standfuß
ST-43M (Schrauben werden mitgeliefert)
ST-65M (Rändelschrauben, Klemmen und Fußhalterungen werden mitgeliefert)
Optionale Fußhalterung
Rändelschrauben
Profil
Optionaler Standfuß für Tischaufbau
200 mm (PN-ME432)
400 mm (PN-ME502/PN-ME552)
2. Fixieren Sie die Tragsäule mit den beigelegten
Schrauben im Profil. Drehen Sie die Schrauben
in die beiden Schraubenbohrungen im Profil ein
(Abbildung 2).
Profil
[GER] Deutsch
Stabile Unterlage
Weiches Tuch
Tragsäule
Abbildung 2
